复古黑胶唱机（多图详细）

起名挺难的

      本人是资深技术宅，原本做东西都只为自娱自乐，后经朋友指点寻找论坛与大家一起分享自己的作品。欢迎大家批评指正。本次所做的黑胶唱机，全是个人设计。由于喜欢音乐，追求音源。起初玩解码器，无奈并不解毒，后经朋友介绍接触了黑胶唱机。自此中毒，由于水平有限，本作为入门类产品，知识上并不严谨，希望大家不要模仿，专业人士多多见笑。—————————————————————————————————————————————————————————————————分割线

起名挺难的

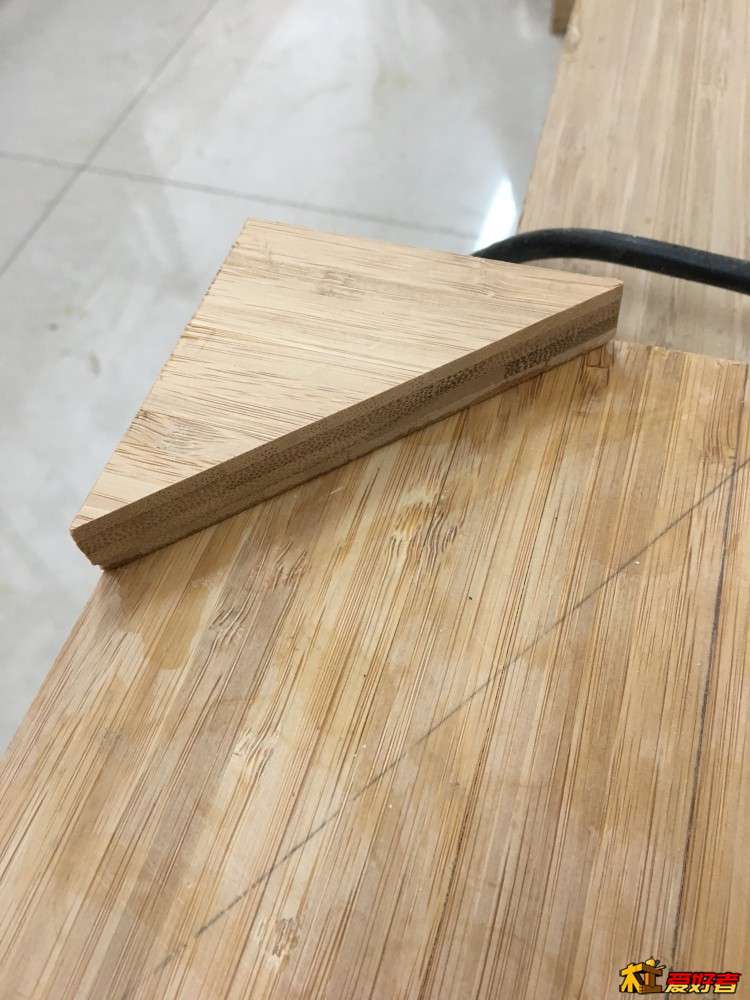

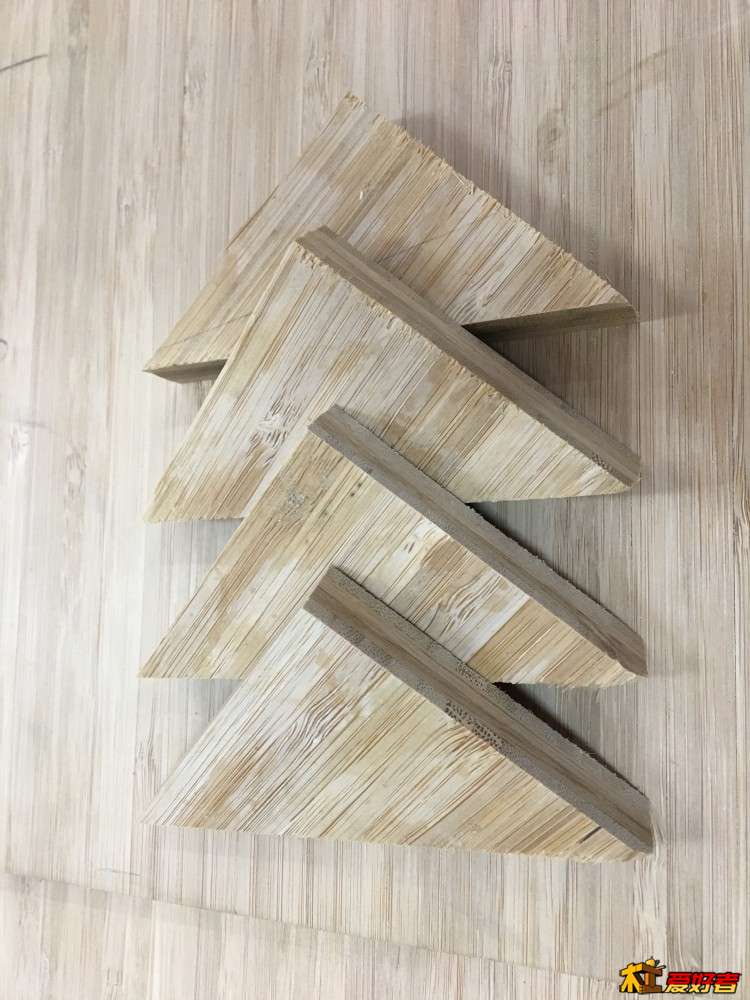

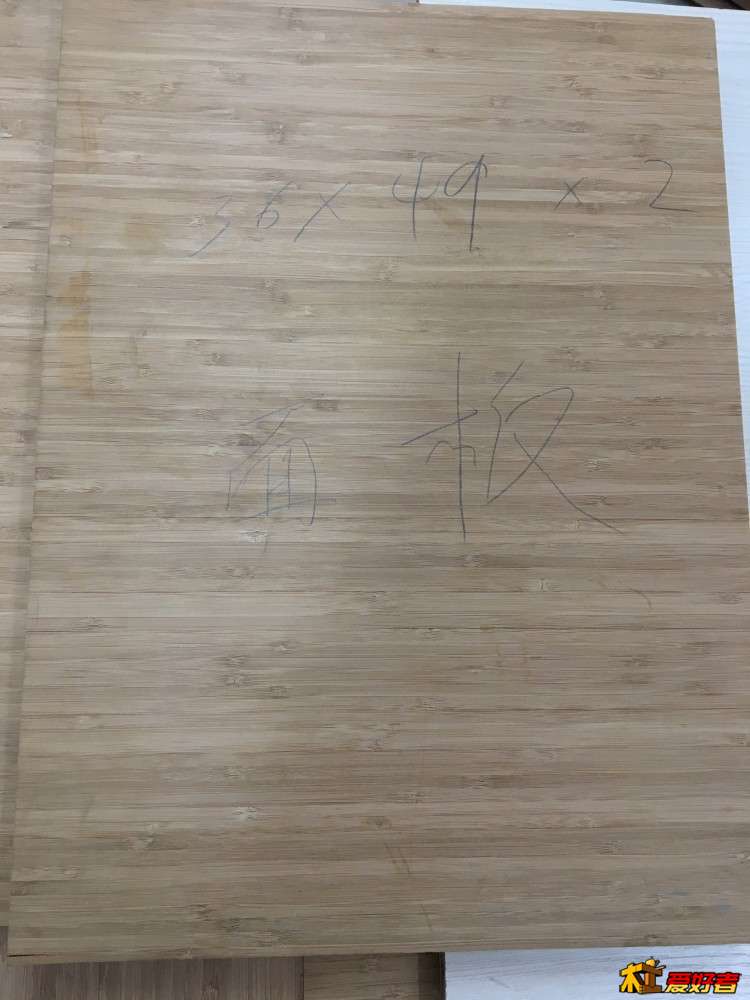

粘合面板，双层结构抗震稳定。粘合机脚。

起名挺难的

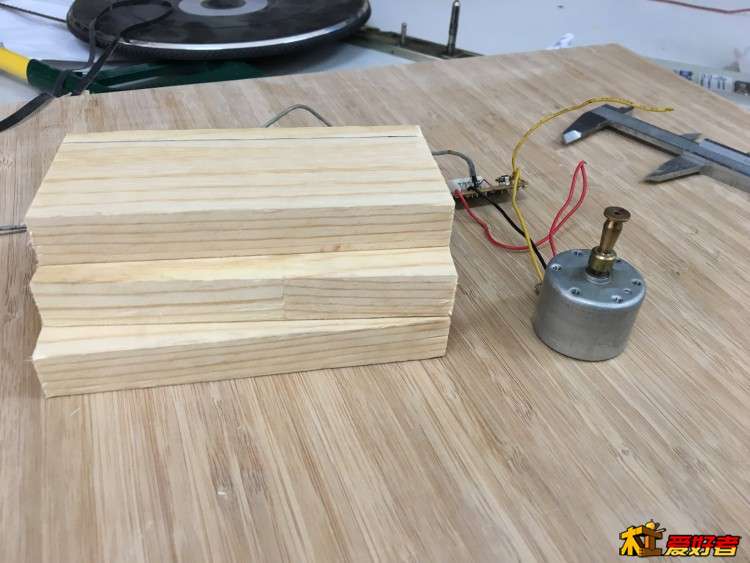

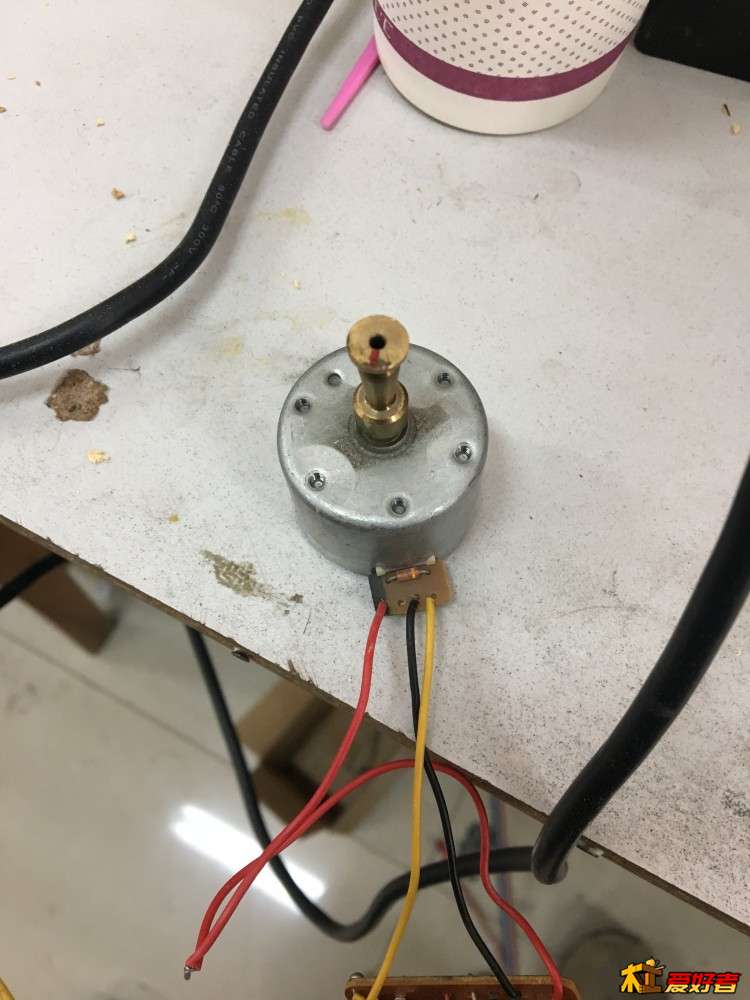

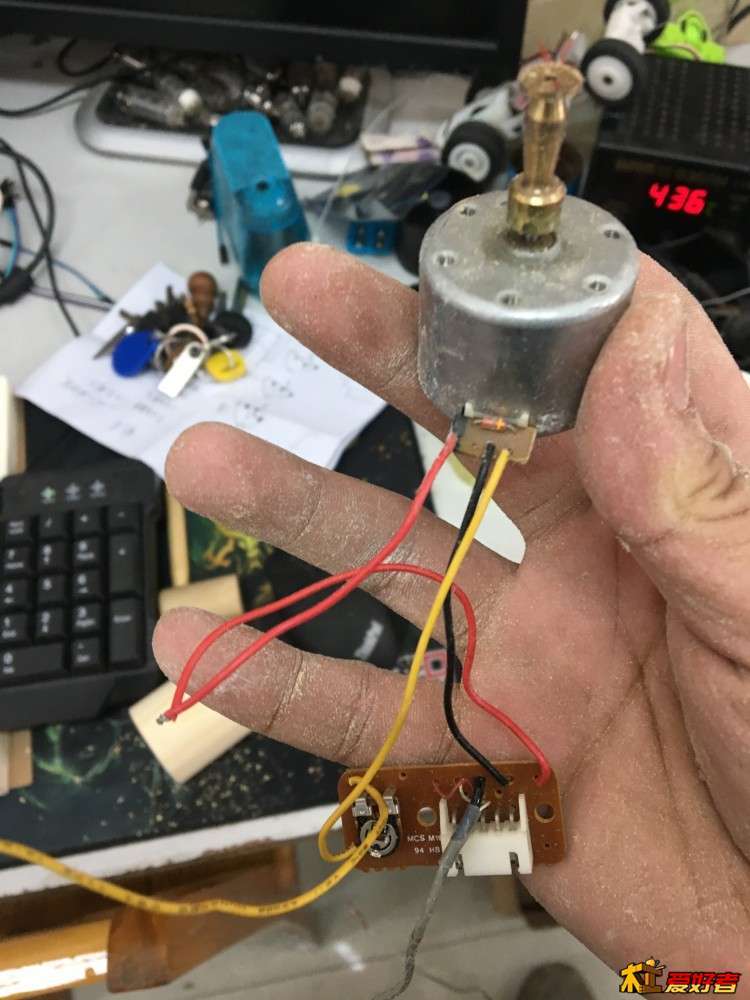

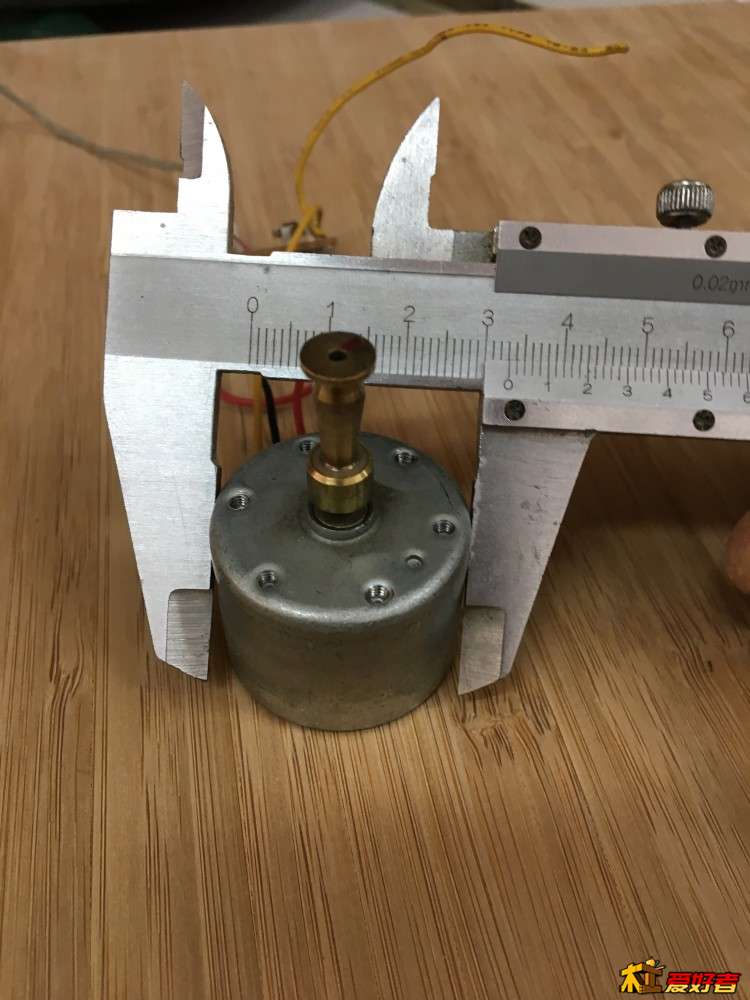

驱动电机，暂时采用老式电机，计划采用PID调速。

起名挺难的

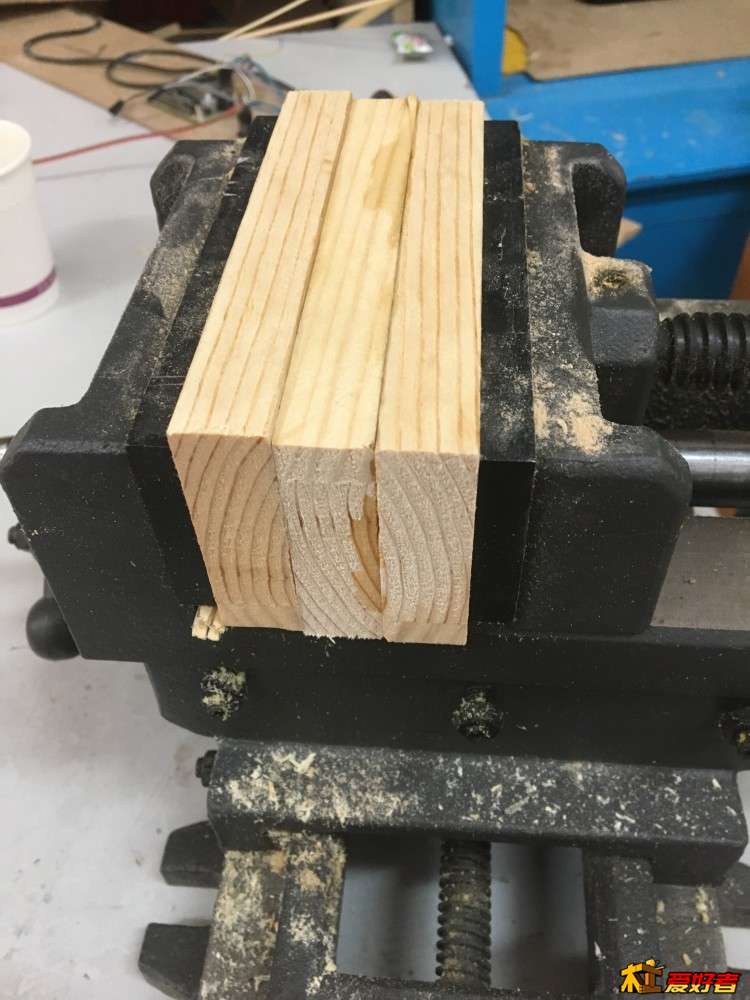

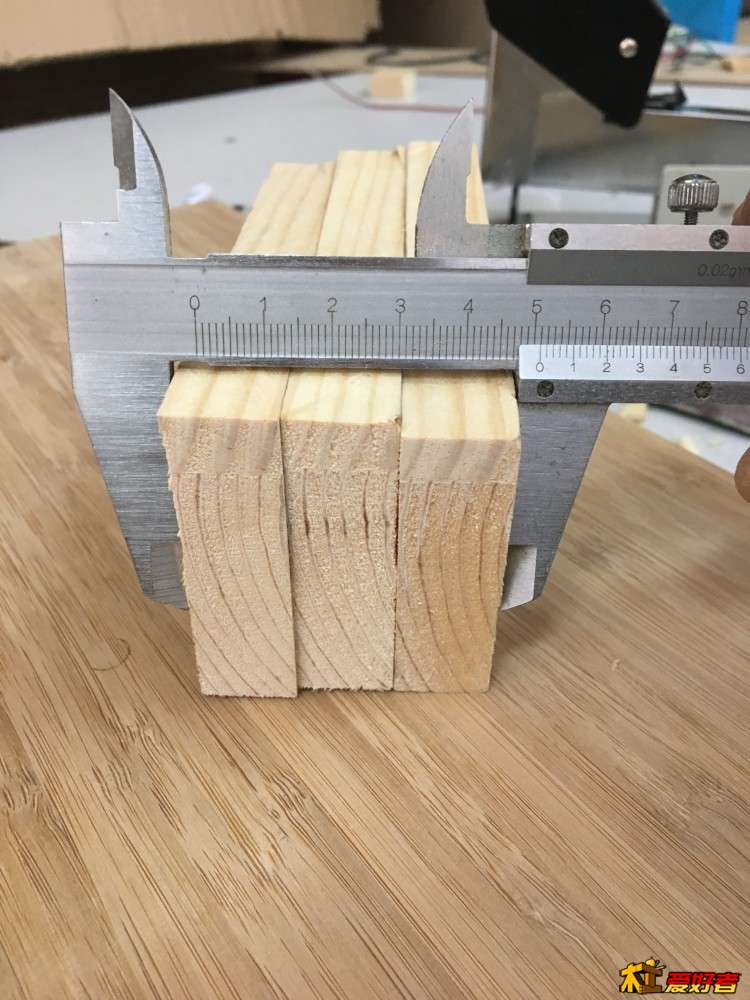

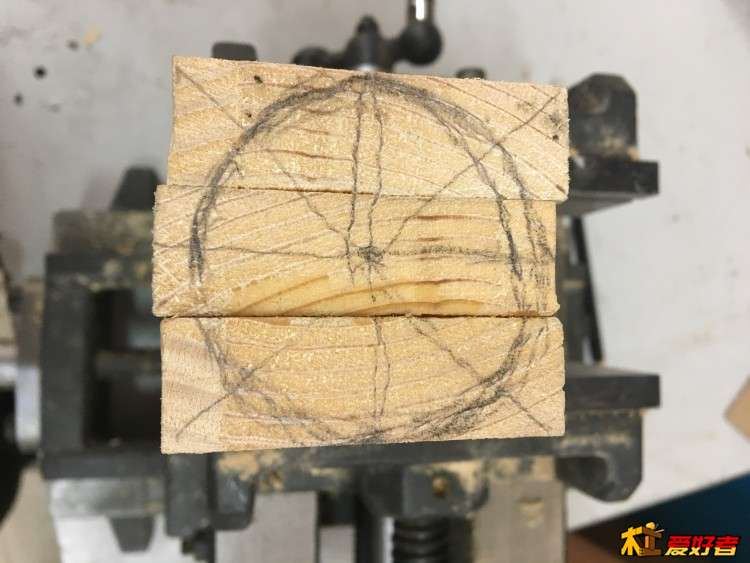

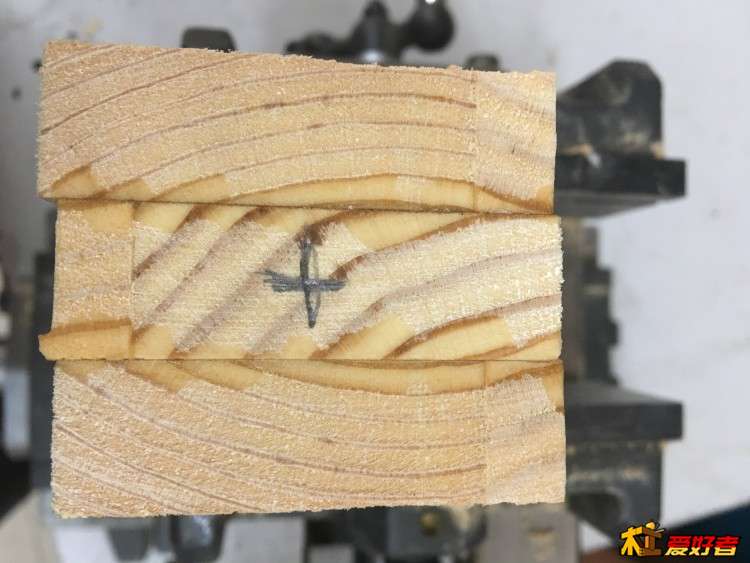

用三层轻木板胶合，刚好符合尺寸，压紧防止开裂，上车床

起名挺难的

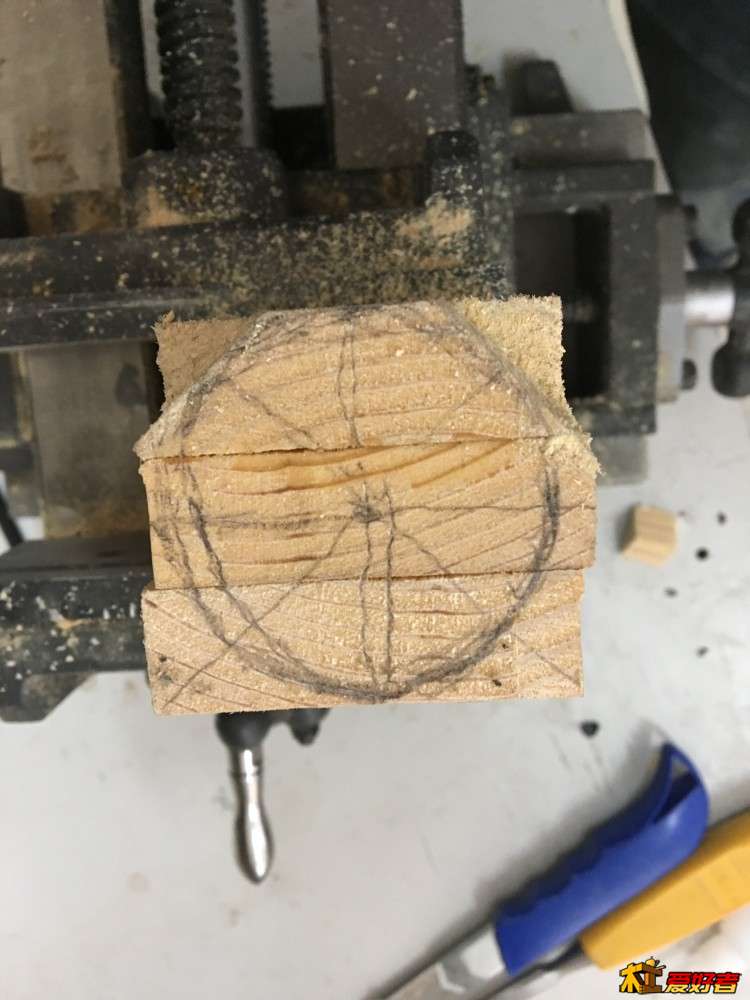

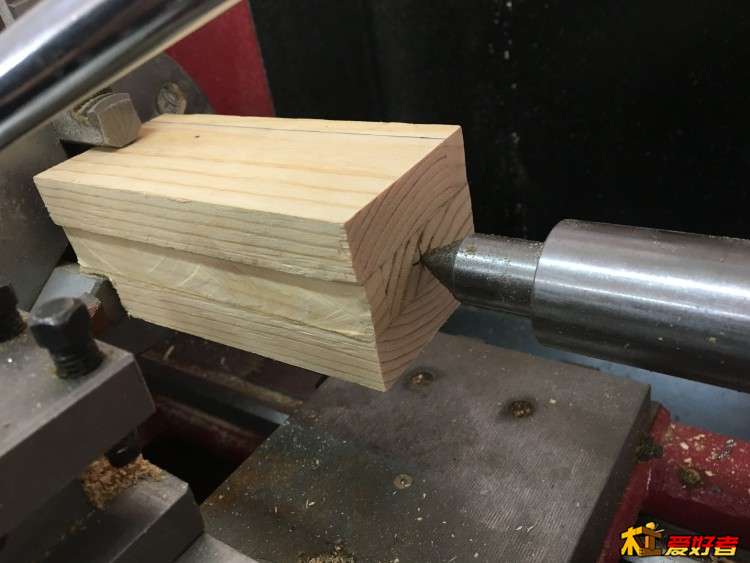

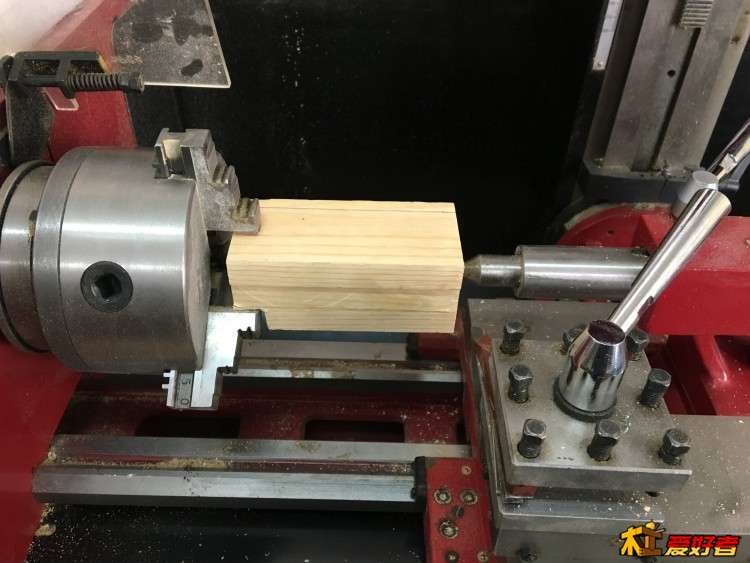

定位，切出卡盘需要的槽，上床

起名挺难的

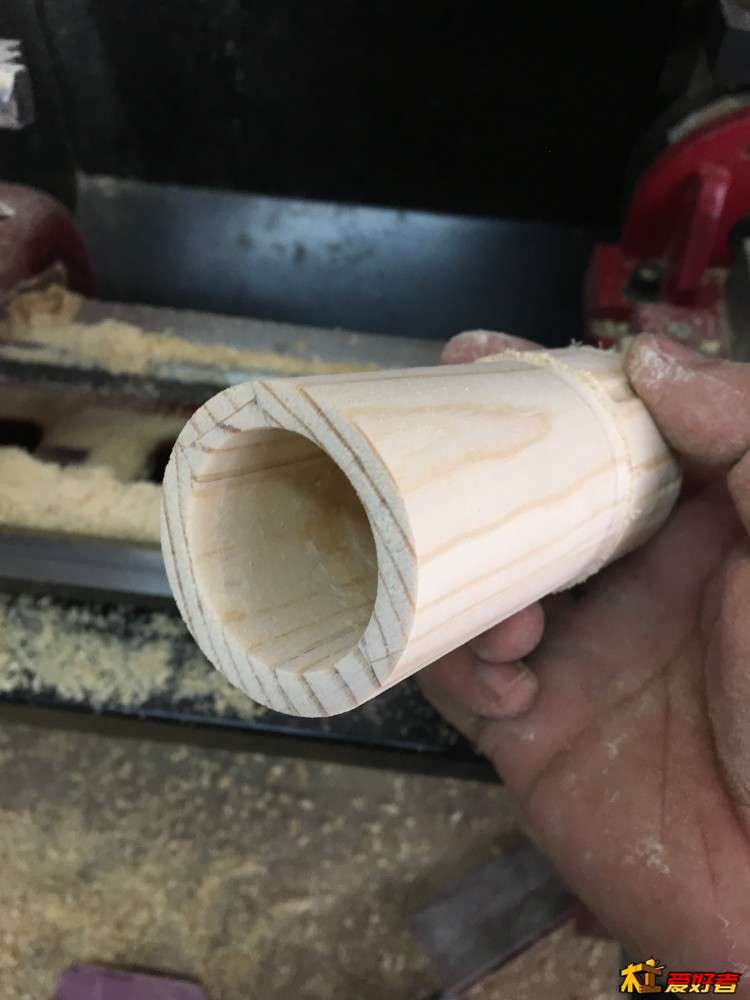

由方变圆的过程，电机内嵌

起名挺难的

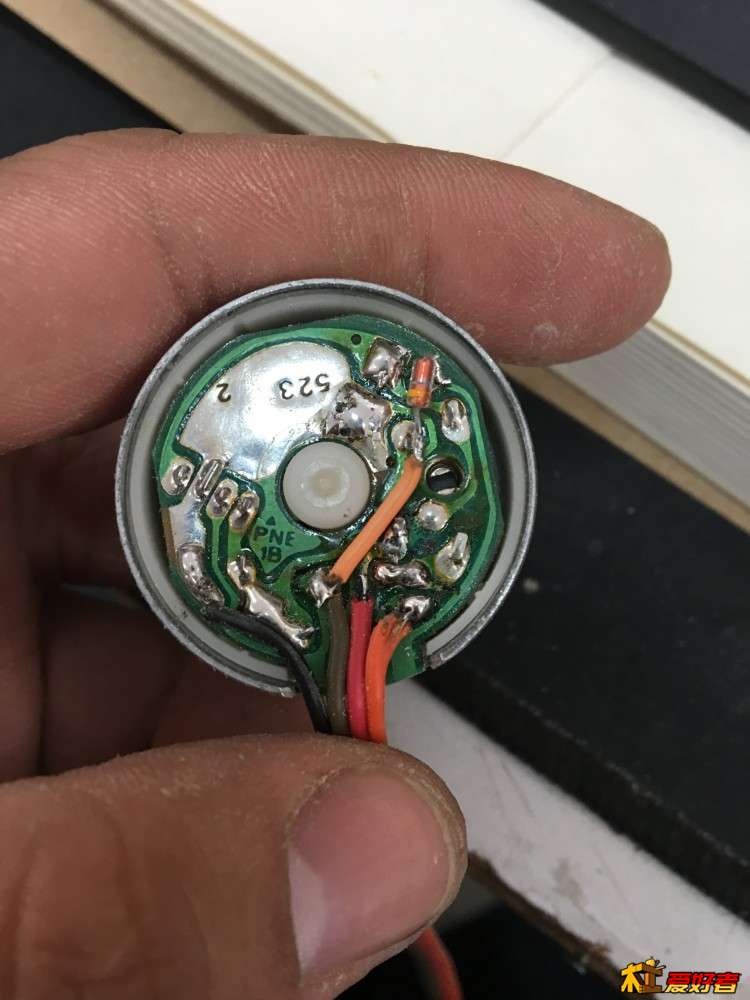

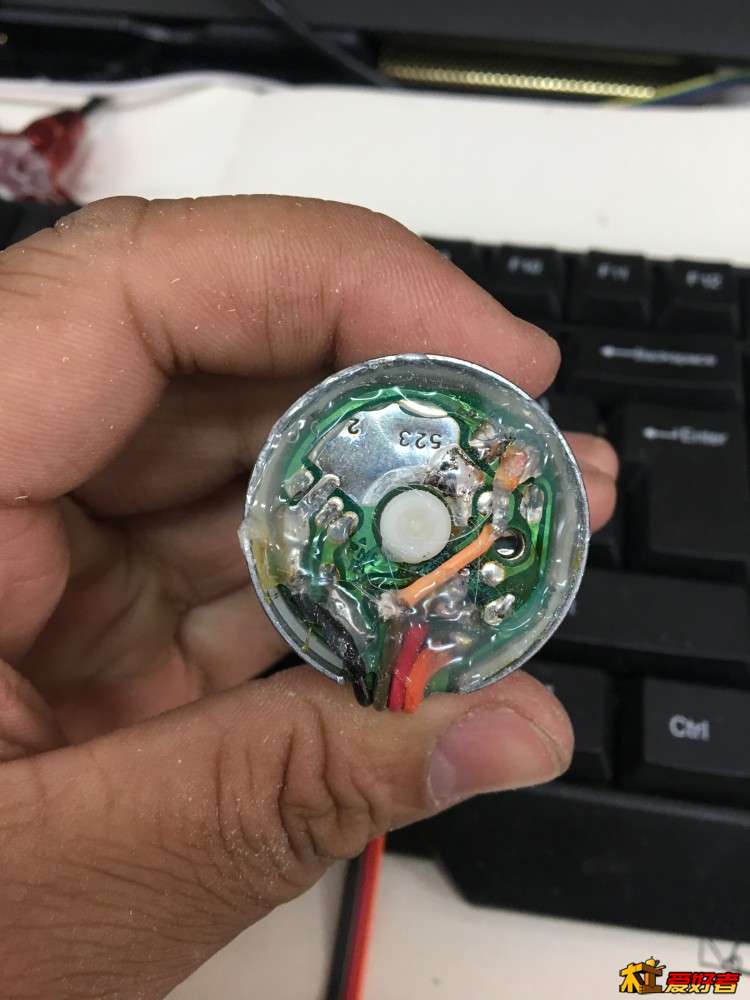

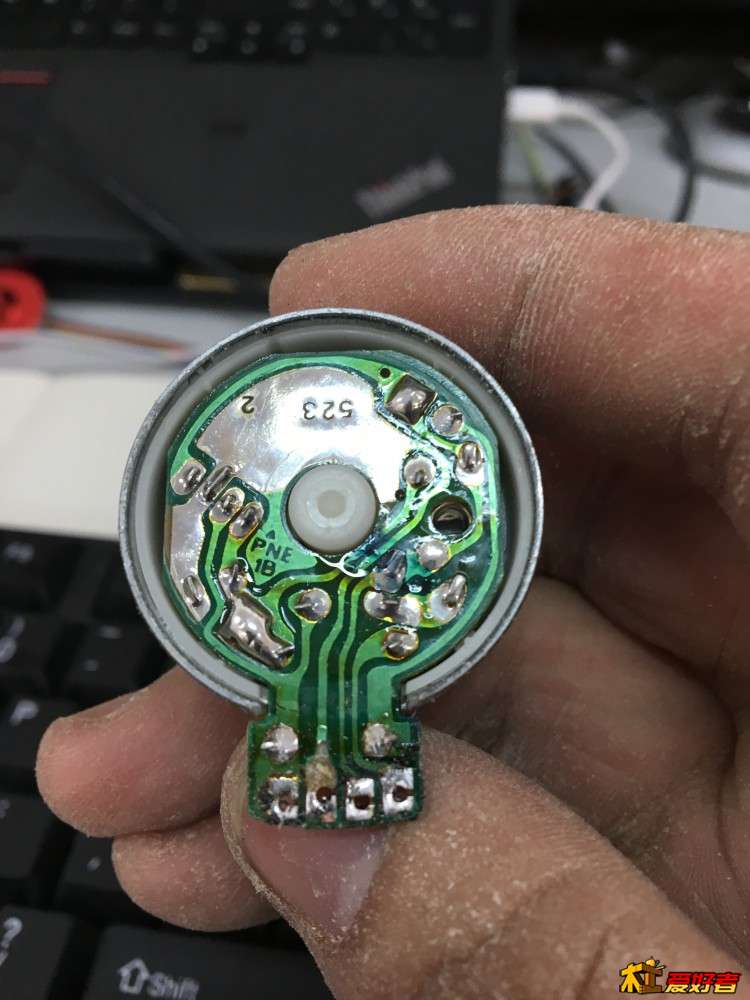

电机如果内嵌，电路板势必会阻碍。记住线序，切！

起名挺难的

焊接之后的效果，线束固定在机身上

起名挺难的

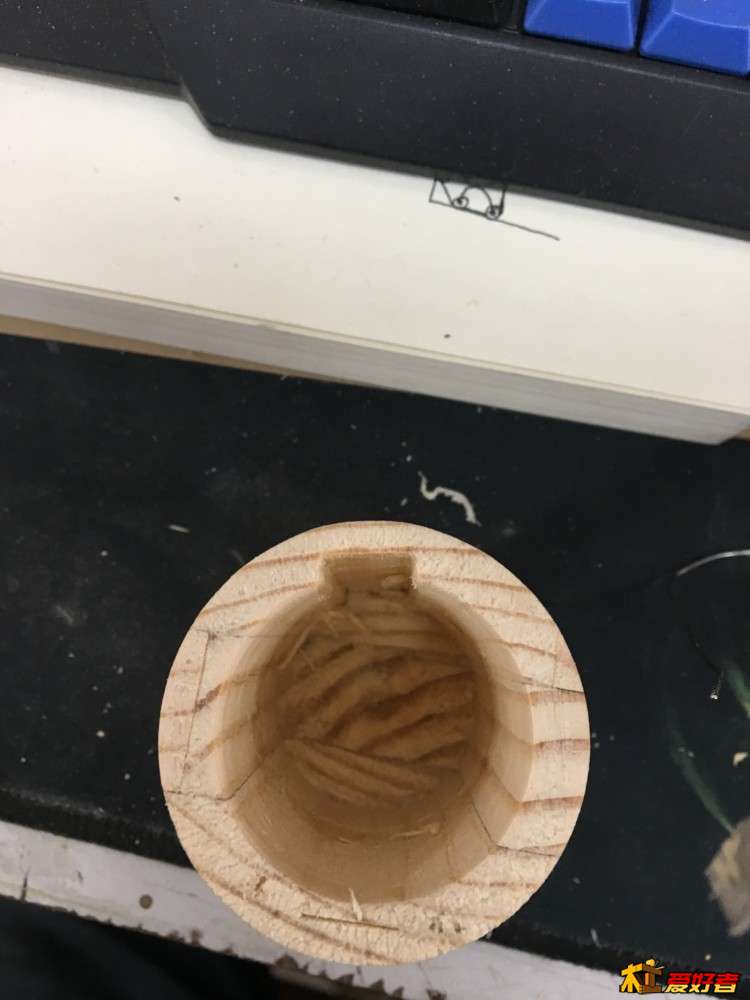

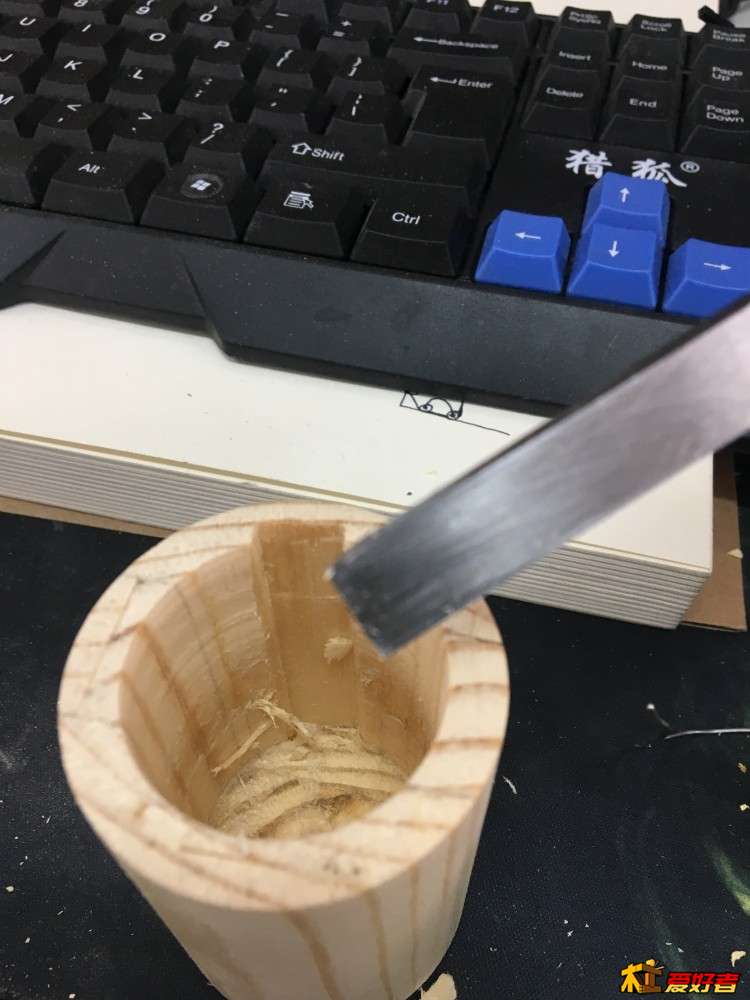

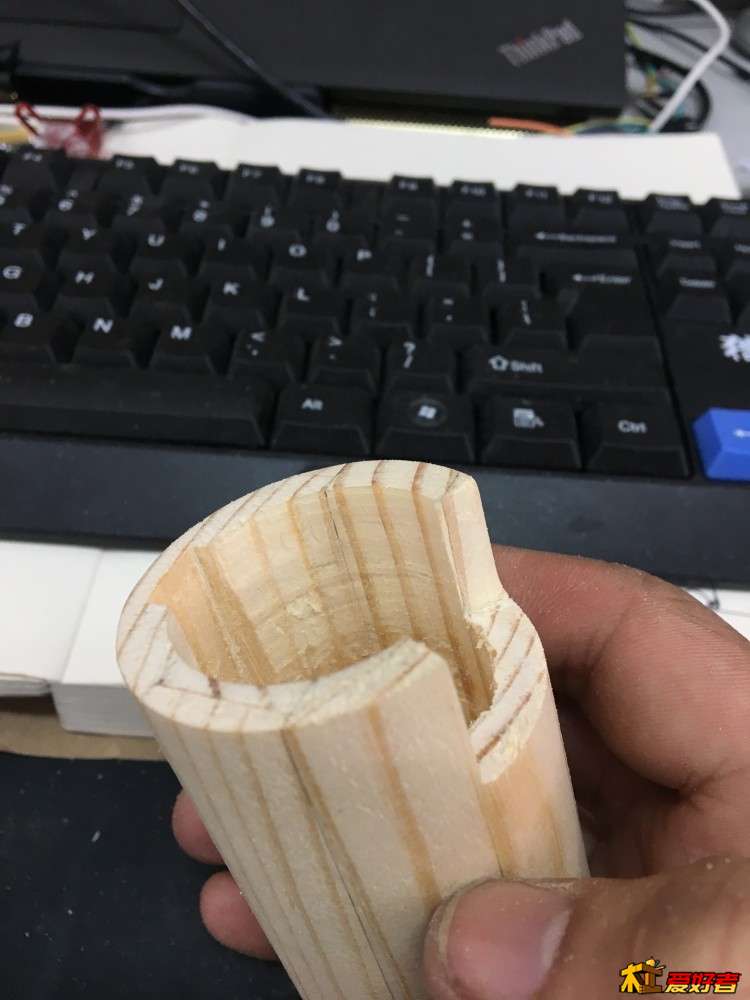

电机套开线槽，皮带槽

起名挺难的

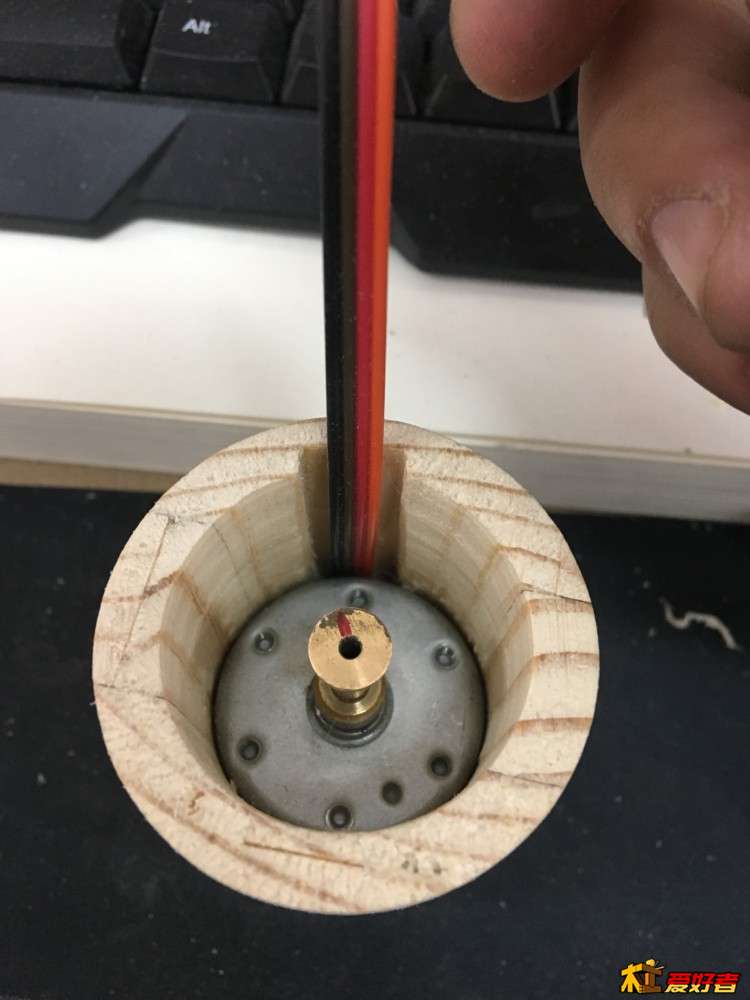

埋入电机，开好的皮带槽

起名挺难的

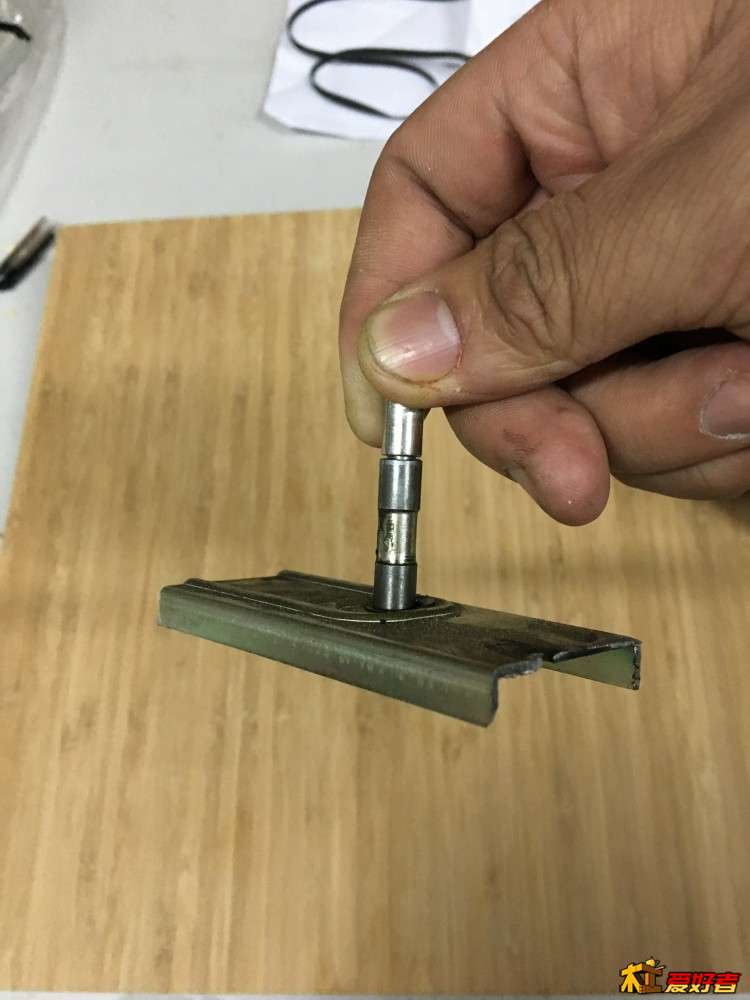

安装主轴，定做的还没完成，暂时用老旧的主轴。润度可以保证。

起名挺难的

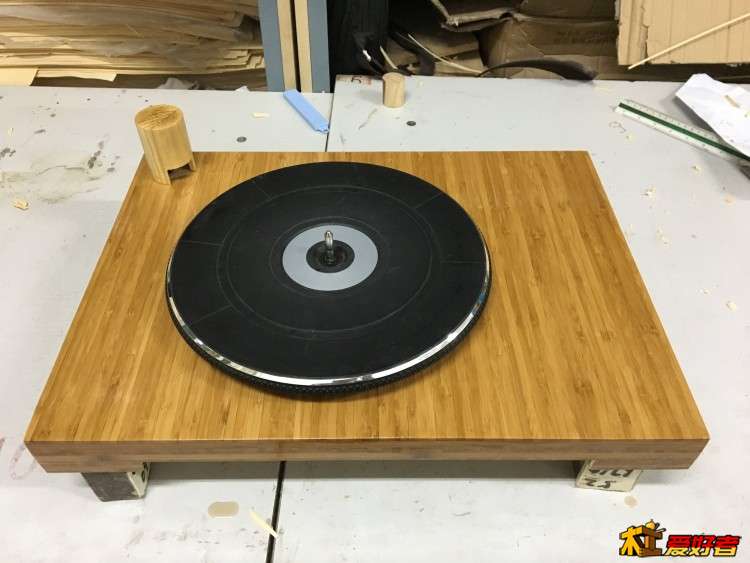

安上电机，主轴，唱盘
上清漆

起名挺难的

接下来就是唱臂的制作，重中之重！！

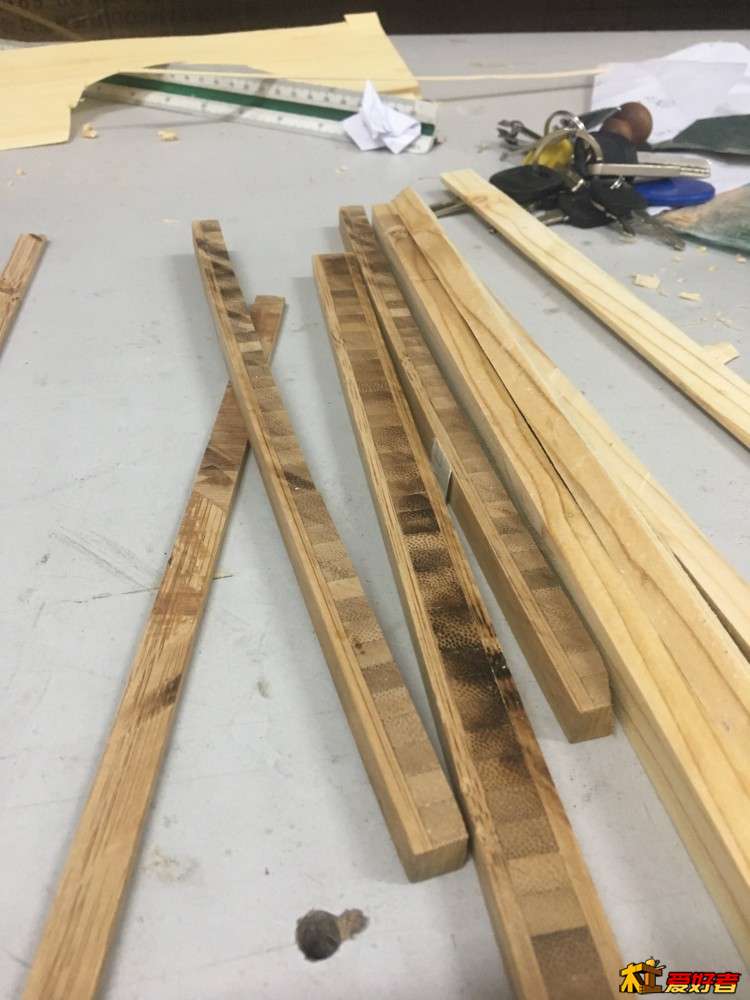

唱臂同样采用面板的材料

起名挺难的

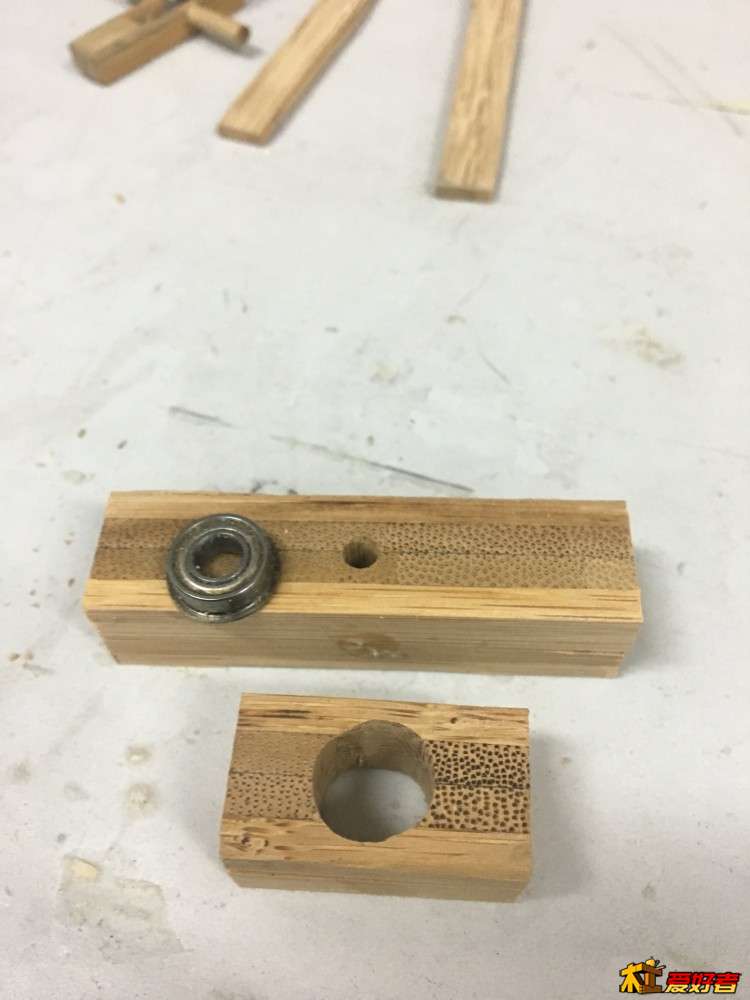

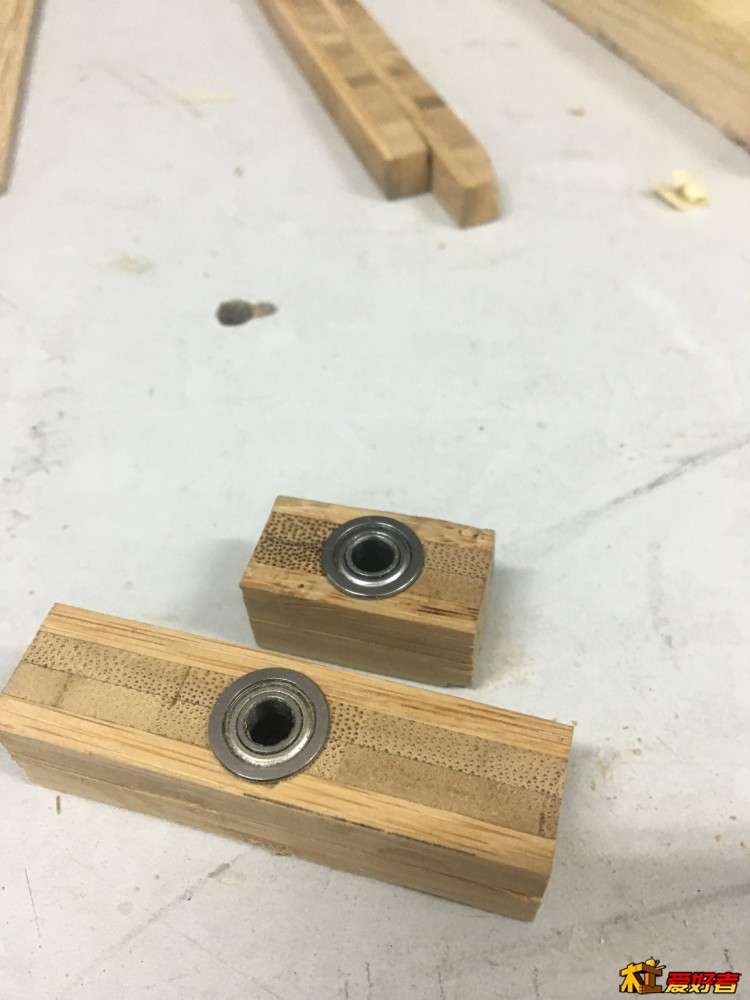

唱臂两个自由度，因此采取十字交叉的轴承分布。四只轴承，保证稳定。

起名挺难的

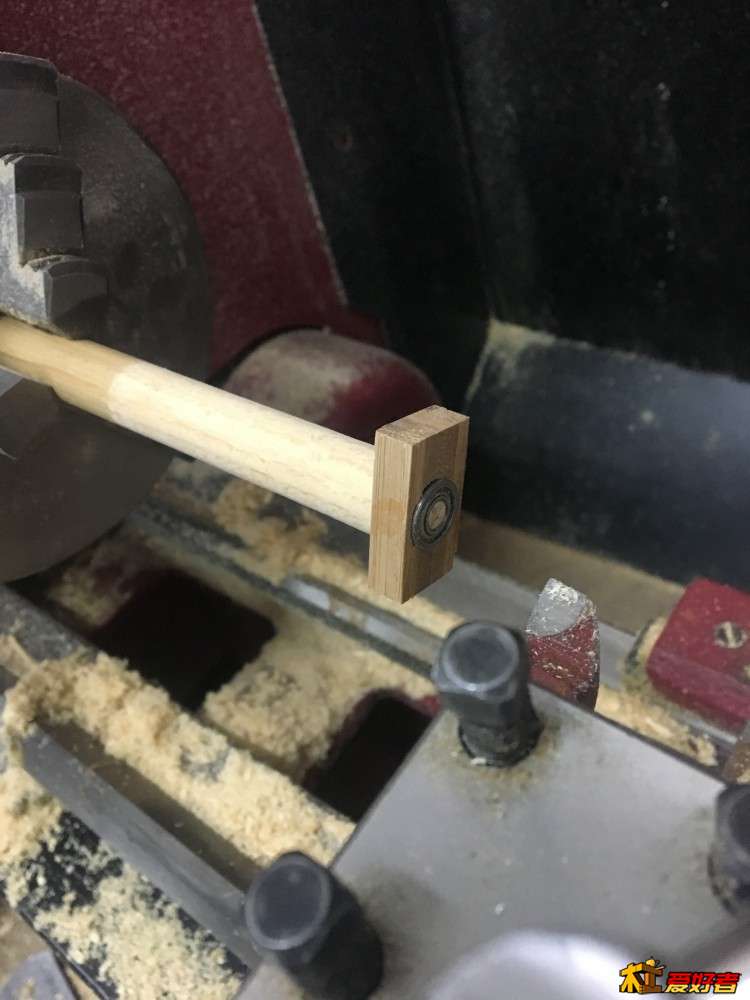

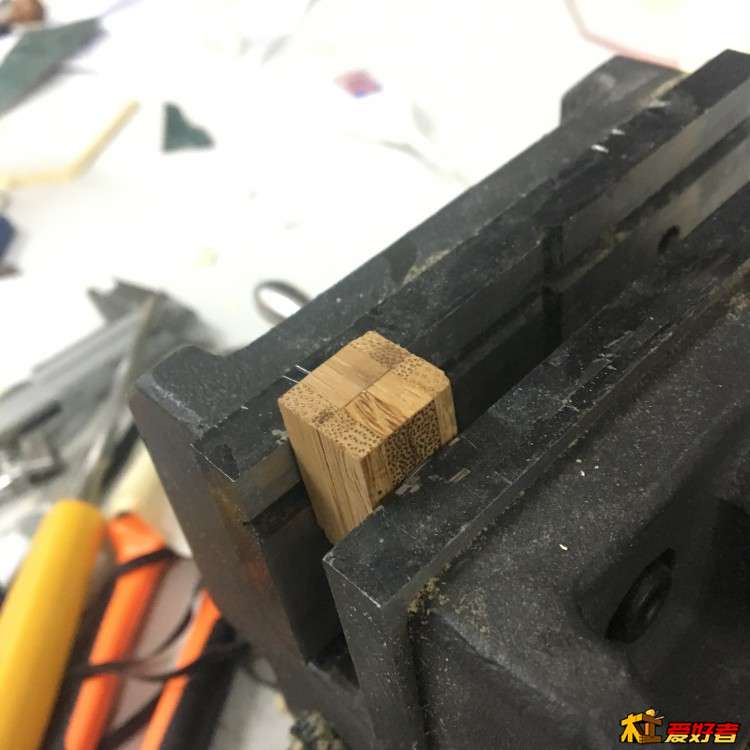

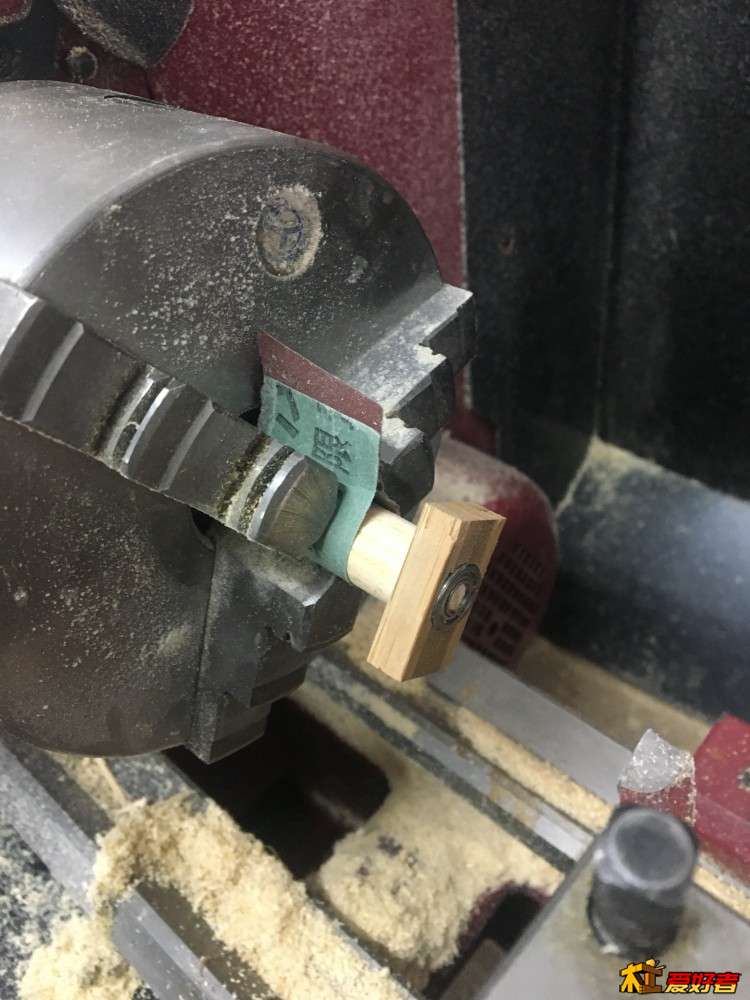

车削中间的转轴。
