继续打磨器之路

a747355887

秋水Ω人家 发表于 2017-5-2 15:48

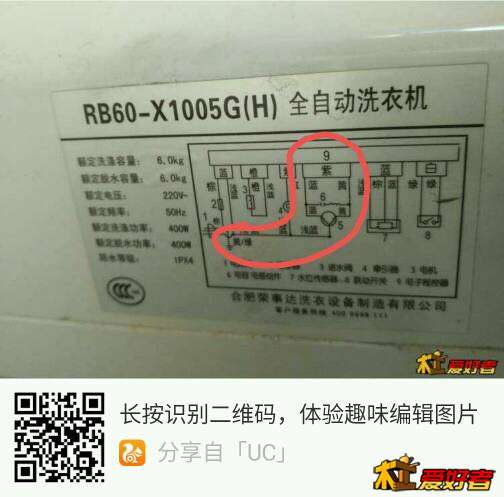

我把那个洗衣机找到了，麻烦再帮我看看吧，谢谢你！我人较笨不懂这个，如果能画个示意图就更好了{:1_572: ...

4 H" V. j+ Y% V2 @/ H% B' S! \线路图是浅蓝色是共用线
6 h3 B) Z9 H$ Y

174584237

秋水Ω人家 发表于 2017-5-2 15:27
9 i* e* n( v# c* K* j. l" j2-3图能看见

) _* n: o$ s( L) w  L看那样子，应该把电容的两根些分别与黄、黑两条线相接，蓝色的线直接接一条电源线，另一条电源线与分别接了电容后的黄、黑两条线中的任意一条相接。另一条接了电容的线，用胶布包好就行了。都接好之后通电试一下，转速正常、噪音不大、不发热，就说明是接对了。否则，还得重新调接线头儿，直到正常为止。

a747355887

秋水Ω人家 发表于 2017-5-2 15:11
谢谢，我就想知道那两根线接220v。但是我观察了下洗衣机有根地线啊。要弄的话地线不接了？

7 `( K) g9 t+ W6 {不对，我搞错了，直接是共用线接一个根电源，另外两根接电容，再在其中一个根线接另一根电源

174584237

秋水Ω人家 发表于 2017-5-2 15:48
我把那个洗衣机找到了，麻烦再帮我看看吧，谢谢你！我人较笨不懂这个，如果能画个示意图就更好了{:1_572: ...

8 d$ n# ?* c+ ^你先试试吧，不行你就照4楼的朋友说的做就行了。真不行，等不忙了我给你画个草图。现在正上着班呢
, A3 y" P- b6 u3 \" X. s" q: P

a747355887

秋水Ω人家 发表于 2017-5-2 15:48
' c) a( d5 {3 N我把那个洗衣机找到了，麻烦再帮我看看吧，谢谢你！我人较笨不懂这个，如果能画个示意图就更好了{:1_572: ...

' u! y/ A  S# e" g% o浅蓝色接一根电源，黄色和蓝色分别接电容的一根，在接一个电源线到他们中的随便一根，看是不是你需要的方向，不是就结另一根

a747355887

秋水Ω人家 发表于 2017-5-2 15:11
谢谢，我就想知道那两根线接220v。但是我观察了下洗衣机有根地线啊。要弄的话地线不接了？

" R; n5 V( E0 T5 Z

. H! y; P* J9 A2 E0 j9 S6 `2 H

Xuthus

新手学习了。
