那位师傅知道还请指教这棘手的问题

henahuchangwei

南美黑豹 发表于 2017-4-29 09:26
; H* B0 g$ D( K8 u$ a) S机器程序有问题

那我也看不出来啊，它走的路径是没问题的，因为我自己把它高度从安全高度的地方下降到原点上方10毫米的地方（这是程序暂停，抬刀距离是10毫米）再运行它就可以雕刻了，看起来也正常，就是不清楚每次高出的几十毫米是从哪里来的
' x. A& t2 ^* ?5 ]. A8 s( c

henahuchangwei

往事随风去吧 发表于 2017-4-29 07:59
4 g" a; @  U6 J+ A9 F1 S工件原点上边高出几十厘米------什么行程的机机？

呵呵，搞错了是高出几十毫米，不好意思啊

henahuchangwei

mingui 发表于 2017-4-29 10:39
表达不清

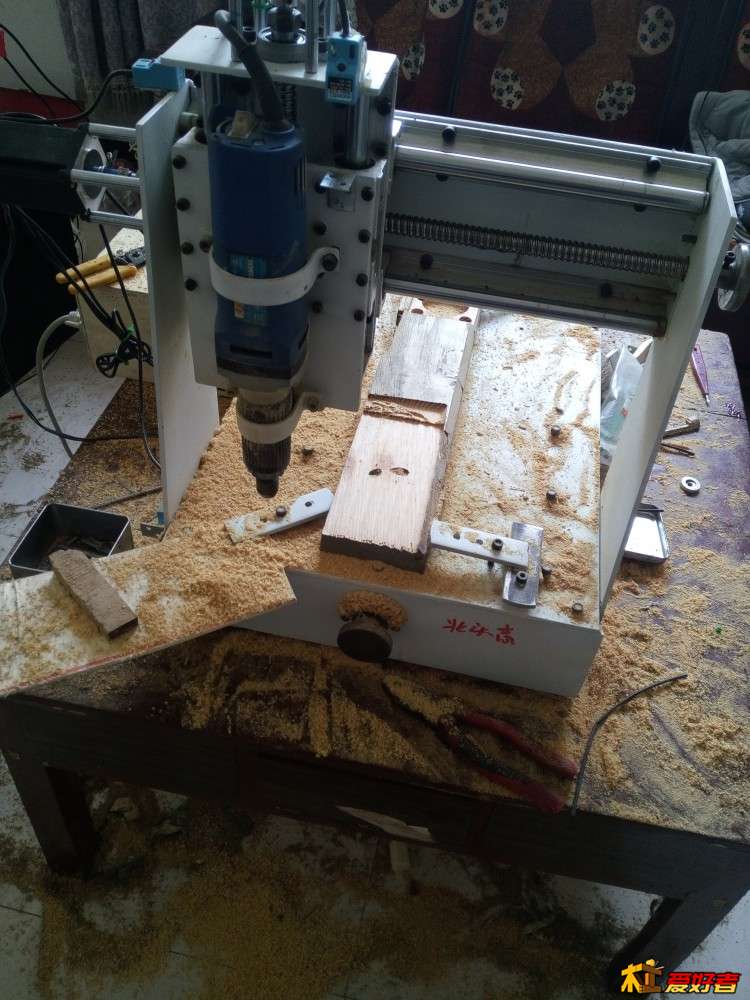

就是每次运行程序时，机器不是按照程序从工件坐标原点起刀，（X,Y,坐标没问题，只是Z坐标）而总是比Z轴原点高出那么几十毫米
( d* K" E( |' A在板子上面空转，高出的几十毫米里面有10毫米的抬刀距离我扣除后还有几十毫米的高度不知是从哪里来的

双佳纺器

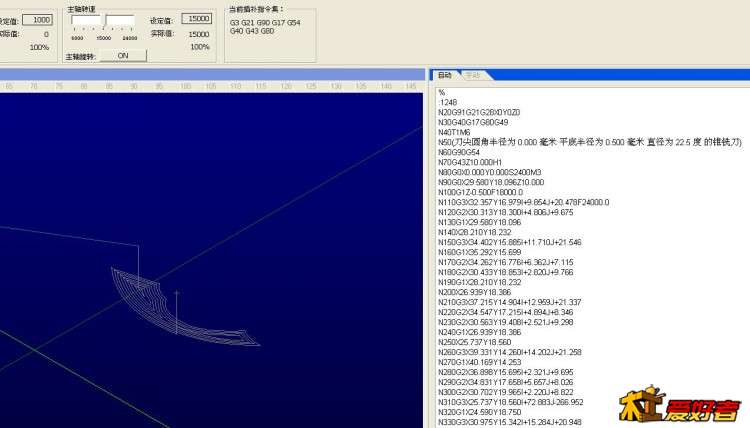

上传程序图看一下。
1 }% R0 R: {. X) c

henahuchangwei

不专夜 发表于 2017-4-29 07:56
你输入加工文件了吗，是不是工件表面高度不是0

是Z轴零位啊
* X( [& y7 B) s

henahuchangwei

ma286hp386

什么系统
! o# ~, q! ^# l* e) }

henahuchangwei

ma286hp386 发表于 2017-4-29 13:43
什么系统

/ I# C5 W/ p: m; H. G维宏的
" P# n/ q& U0 ?' r

钳工甲

应该不是图的问题，是Z轴原点没有设置正确。我用MACH3，是把刀尖降到工件表面高度以后归零，XY一样，设置到刀路起始位置归零，这时候刀尖就在相对原点了，加工完以后，刀还会回到这个归零的位置+安全高度。

henahuchangwei

钳工甲 发表于 2017-4-29 16:32
! j6 L; M) _. y+ m+ o. B3 h+ P应该不是图的问题，是Z轴原点没有设置正确。我用MACH3，是把刀尖降到工件表面高度以后归零，XY一样，设置到 ...

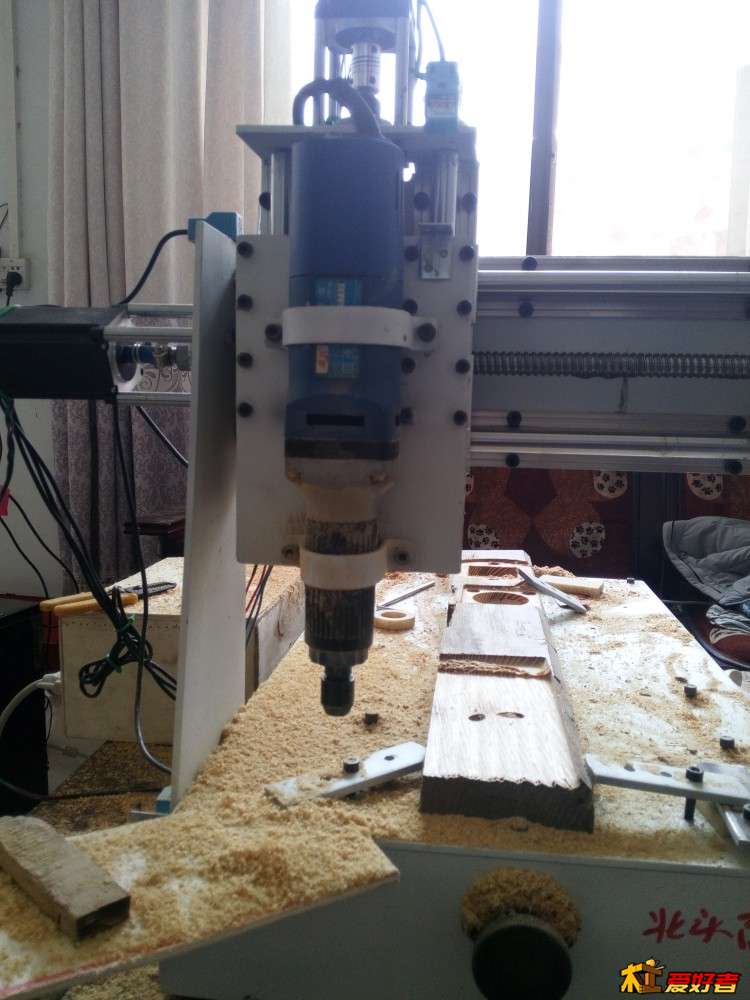

. d9 T! c! p; A5 c6 Y我就是把刀尖对准板子的起刀点以后定位原点的，可是每次运行时刀尖都挨不到板子啊，把我给搞蒙了，难道说要把机械原点和工件原点重合才可以？应该不能吧

henahuchangwei

mingui

应该还是原点没有设置好吧

KANKE

找腾讯课堂云中帆姚涛解决

我叫薛大能

是不是做图的问题   看看图Z轴是不是0表面

henahuchangwei

mingui 发表于 2017-4-30 16:27
) \' k$ m  V3 ]( g应该还是原点没有设置好吧

! q) ?& F  {7 a- `8 x& ^- m我看到在机械坐标里面的显示很正确，符合Z轴的高度，可就是在工件坐标里头Z轴的位置相差太多，真的是不知所措啊，请问机械坐标和工件坐标需要重合吗
