关于车床未作拆解，和卡盘连接法兰

啥都缺

紅__哥_哥 发表于 2017-4-27 21:27
* N" `. o6 z  Y可是我的卡盘配这个太小了吧，可不可以中间在加快钢板用螺栓连接

8 c7 v+ l. g) W4 U6 c有难度，怎么做到轴与卡盘同心呢？
0 _* J' A7 R' a

lhb6169921

160的卡盘太大了了吧
( z" K* X, r0 ]: C6 l; C3 j1 p

紅__哥_哥

啥都缺 发表于 2017-4-29 00:41
有难度，怎么做到轴与卡盘同心呢？

% |; s' G) F+ E+ t我原装法兰是100的。最大可以装多大卡盘谢谢
! ]$ m" h' g' d& G. x0 @5 _3 j
) t; s6 T- C7 k' j8 w  W. E

紅__哥_哥

lhb6169921 发表于 2017-4-29 10:49
160的卡盘太大了了吧

我原装100的法兰盘最大可以装多大的卡盘，谢谢
6 B: b/ C" ]# x4 o$ o! t  w6 b2 i% v

紅__哥_哥

张斌 发表于 2017-4-26 22:31
第九张图主轴上的可直接车成法兰盘。

2 t* U  ^/ a9 ]# O5 F# t) K0 U* A8 I那原装法兰，100的。最大可以装多大卡盘
谢谢

紅__哥_哥

kunao888 发表于 2017-4-26 23:47
连接法兰你带着卡盘在当地机加加工一个，尾顶不错啊，买一桶除锈润滑液，喷一下，放一会就都能拆开了

) [" H) N$ t* L 那个锁紧中间的偏心怎么取出来呢。谢谢

硕子爸爸

原装的法兰盘直接打孔上卡盘，最好去加工中心车一刀再打孔

lhb6169921

紅__哥_哥 发表于 2017-4-29 22:08
# M# o6 h/ g5 q/ L+ J我原装100的法兰盘最大可以装多大的卡盘，谢谢

* O1 P/ u9 R( ]2 }4 I, X型号无非就那几种，100.125.130160。。我以前也弄了个160卡盘，问过一个老车工，说轴太细的话按装大卡盘很危险的，具体我也不懂，但想想也是160的卡盘自重不轻，转起来的离心力太大吧
: d$ |' K, x: y- h. }9 x& ^

lhb6169921

其实我觉得还是用这机子上自带那个连接卡盘尺寸配卡盘就不错，100卡盘用起来可能有点小了，有条件换个125的呗
8 i) ~  T5 H7 n. D6 p9 B2 r( t2 @

lhb6169921

原装法兰100的肯定只能装100卡盘
( |1 f3 d3 |  _! {! q

张斌

紅__哥_哥 发表于 2017-4-29 22:09
2 C& U; E5 g# o3 Q% v. w那原装法兰，100的。最大可以装多大卡盘
谢谢

只能装100的。是这个床子只能装100的，太大了危险。

张斌

紅__哥_哥 发表于 2017-4-29 22:13

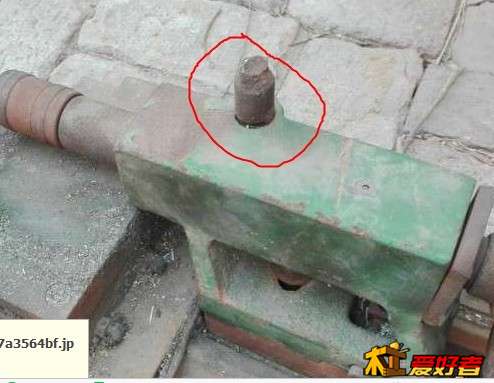

那个锁紧中间的偏心怎么取出来呢。谢谢

, G; P5 }$ {! S. H+ e尾座轴芯拿下来它就出来了。

紅__哥_哥

张斌 发表于 2017-4-29 23:51
尾座轴芯拿下来它就出来了。

轴心拿下来了，可是锁紧还是拿不出来

张斌

紅__哥_哥 发表于 2017-5-2 17:54
轴心拿下来了，可是锁紧还是拿不出来

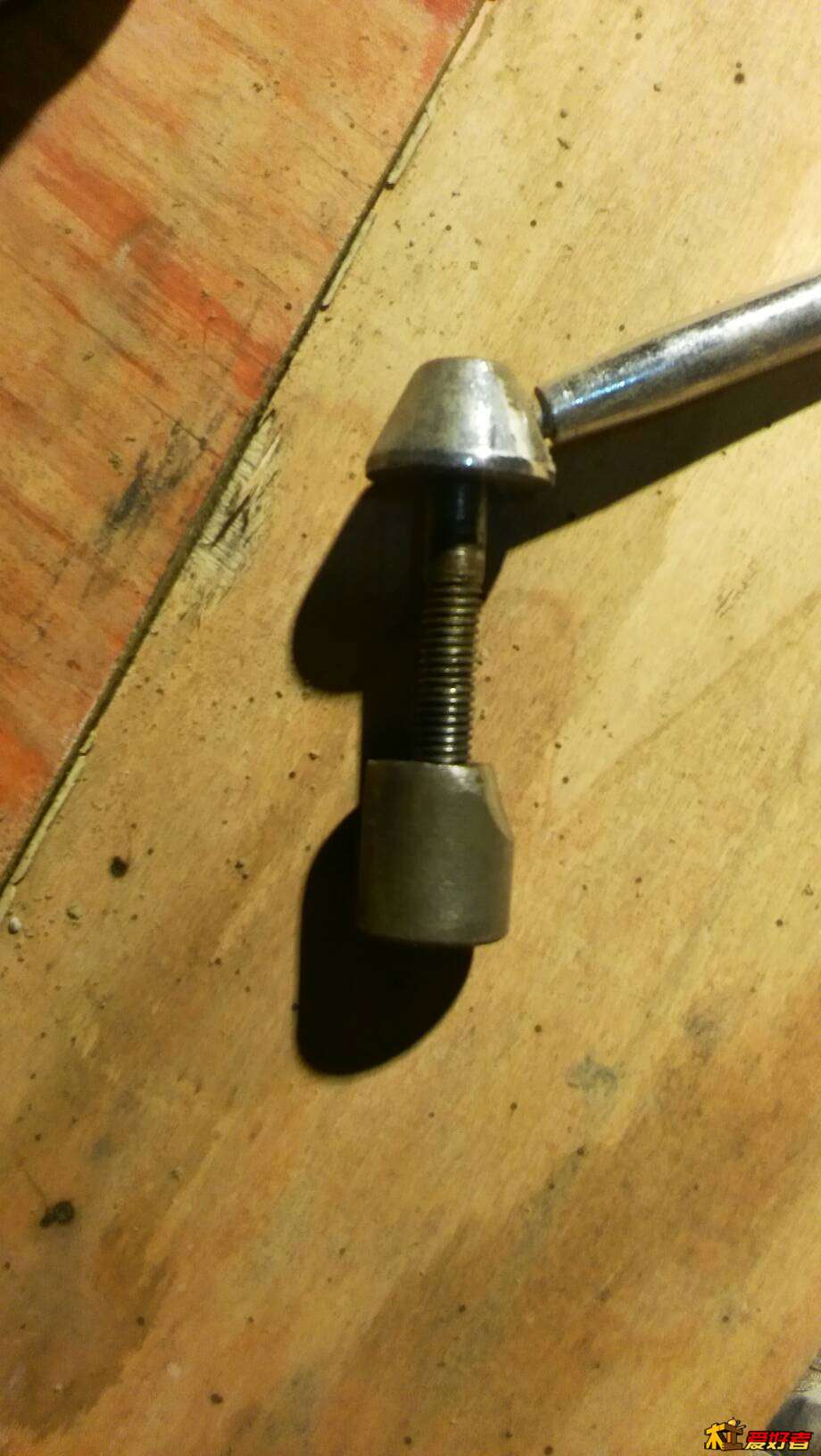

找个管钳，逆时钟转动，里面就是一个带半圆弧的螺帽。如果螺帽跟着转再把尾顶套放进去试一下。
5 U& K. @' o$ s% y

张斌

紅__哥_哥 发表于 2017-5-2 17:54
轴心拿下来了，可是锁紧还是拿不出来

来个图片。
