进行中的小雕刻机

数码家园 · 发表于 2017-4-26 07:00:43

看上去很精致，就是行程小了点。

7300278 · 发表于 2017-4-26 07:46:00

数码家园发表于 2017-4-26 07:00 P' H) {# V7 m: r* t$ z8 E
看上去很精致，就是行程小了点。

是的有点小了，x轴要是能有100左右就好了。

xiaomuyu · 发表于 2017-4-26 08:06:38

7300278 发表于 2017-4-25 23:00

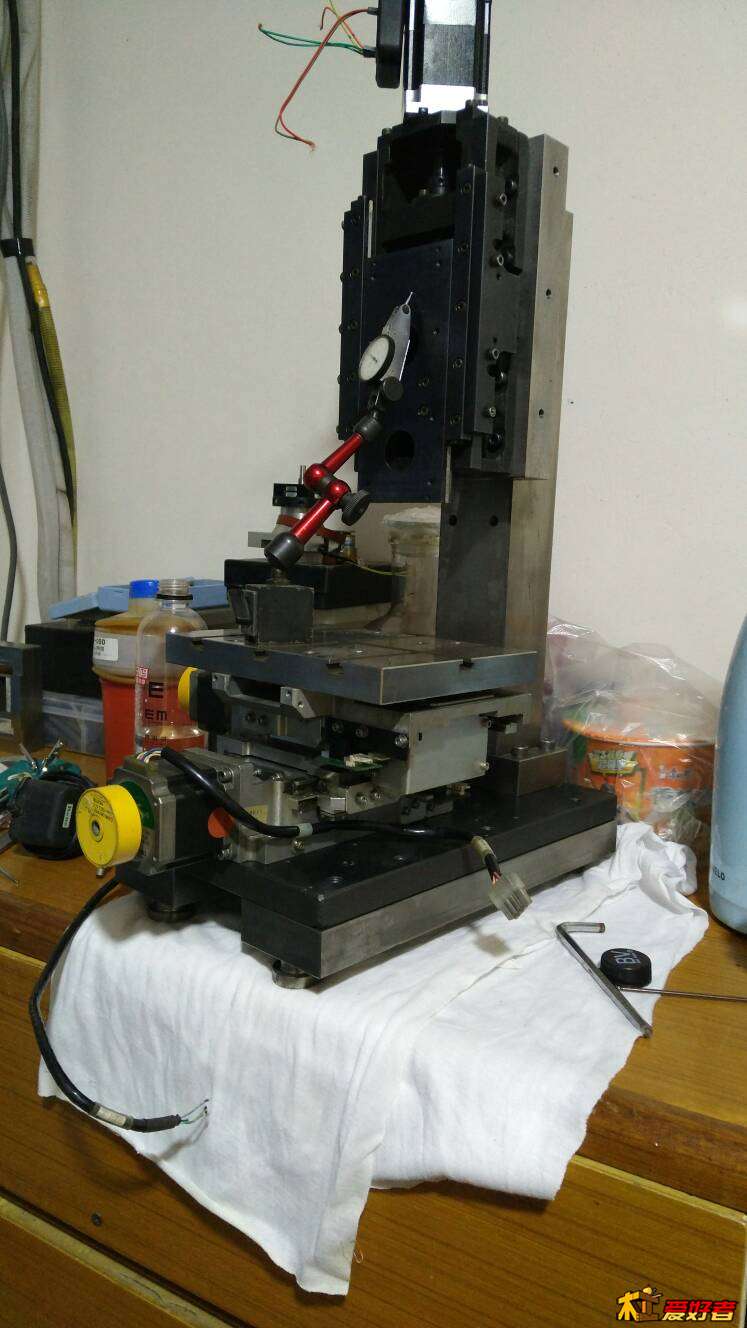

3 M1 q s& F7 @1 Y- A8 U今天试了下，底座太薄了用千分表测给立柱推力有0.1㎜变形量，还得改进

多厚的底板，有这么大的变量。

gaf6945 · 发表于 2017-4-26 08:16:03

手推力很大的，一般加工没有这么大的力。放心吧。

yt188 · 发表于 2017-4-26 09:33:00

这个好

7300278 · 发表于 2017-4-26 10:33:20

xiaomuyu 发表于 2017-4-26 08:06 # [$ T1 O; Y. F0 L0 ]+ M% W; k+ r
多厚的底板，有这么大的变量。

底板厚度20㎜的铸铁板,变形量是太大，大概是立柱部分太重了，立柱是用60*70的铸铁做的，加一块过度铁板是30㎜的45#钢板，在加滑台是有点重。

7300278 · 发表于 2017-4-26 10:35:36

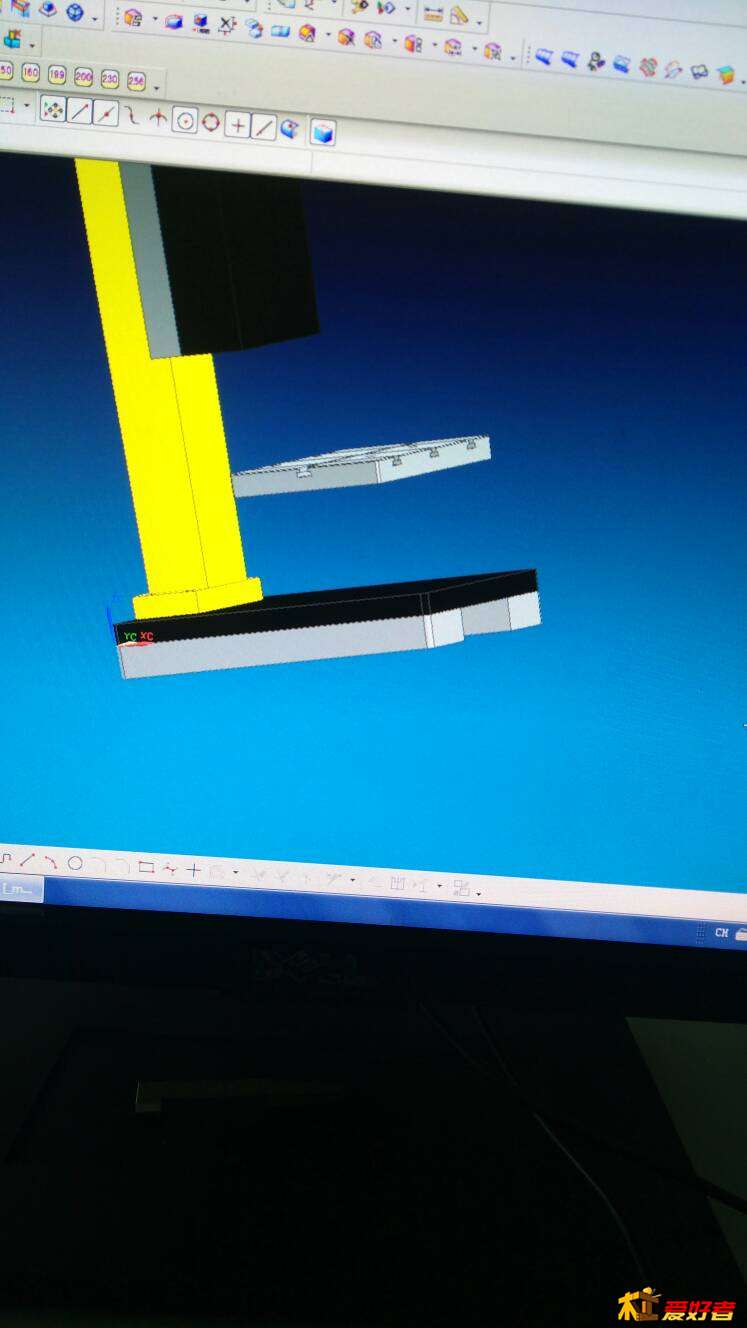

准备在底板下面加两条铸铁加强。

8090 · 发表于 2017-4-26 10:50:43

厉害，做得漂亮。

wyjoo1 · 发表于 2017-4-26 14:51:34

行程多大的

770k · 发表于 2017-4-26 16:54:54

行，挺结实

7300278 · 发表于 2017-4-26 21:05:33

wyjoo1 发表于 2017-4-26 14:51
! J p8 m, T4 o: J% y" t行程多大的

55*55*80

7300278 · 发表于 2017-5-7 20:27:50

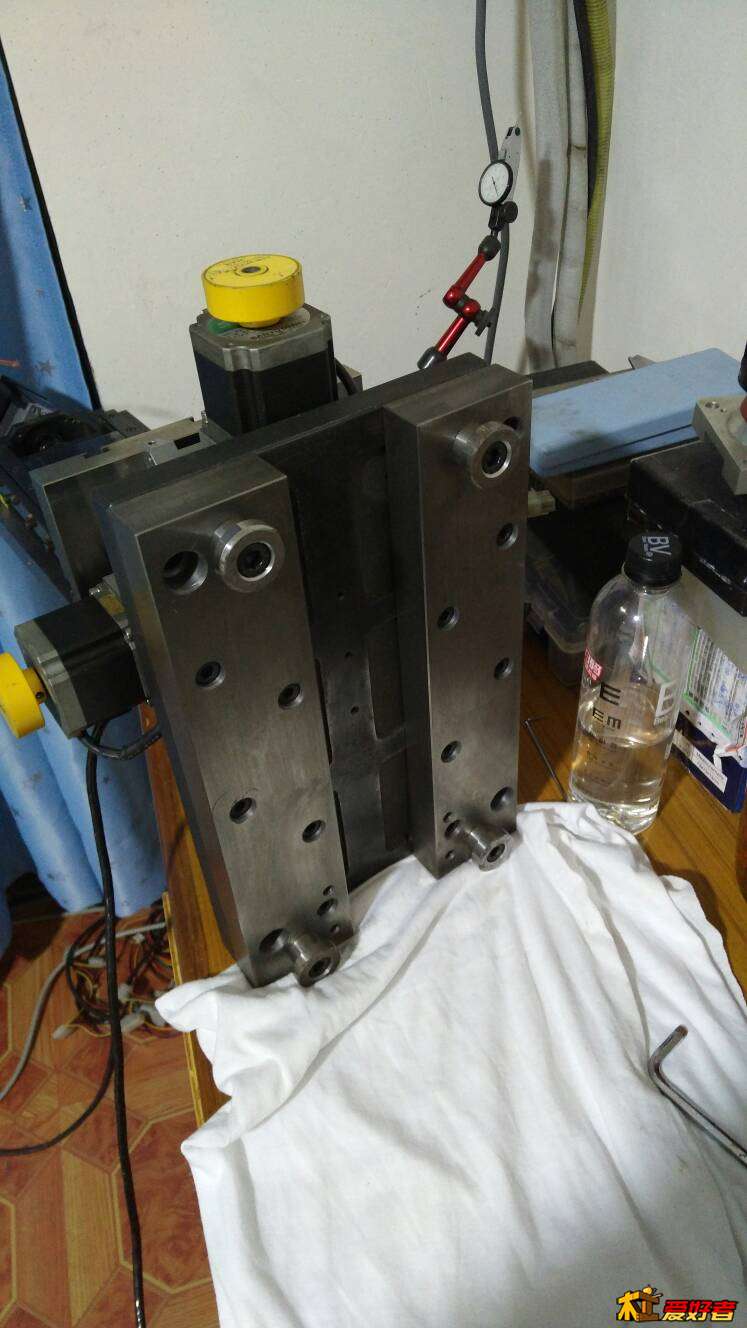

今天休息给底板加强了下

7300278 · 发表于 2017-5-7 20:30:31

愚人自渔 · 发表于 2017-5-30 03:20:26

漂亮

rockliu · 发表于 2017-6-4 14:48:00

看着好结实
