马蒂斯带锯机--历时半年，纯地板制作用料豪华，静音、稳定、好用，十分满意！！！
: i5 \- v+ |8 J6 N: A+ u
2 W+ O u% ]9 Y. e1 j) B原来D了个倒装锯，噪音太大，灰尘也大，决定还得整一个带锯。参考了马蒂斯的设计，但是这具体尺寸上因材下料，做了一些变通。材料有限嘛。边想边做，效率很低，断断续续做了有大半年吧。费用大概270元，老K家的锯条2根约200元，轴承6个约30元，皮带一根20元，内胎2个20元。电动机、木地板都没花钱。木地板是卖地板的朋友送的，展示的、剩余的.....，木地板很重，估计算比较好的木头，用木地板觉得还有一个好处是都经过了工业化处理，应该会性能比较稳定，不容易变形。整个带锯机重量估计150斤以上，几乎抱不起来，下次用体重计称一下。准16寸，锯轮39厘米直径。
8 K8 E, H0 _( k, A/ D4 O M7 t+ H. }, u6 E* I
/ x4 K* X2 z) t3 B8 [7 x0 Q3 {
8 n- x7 O7 }4 x' T$ \! w' x& T# f) L; |/ x7 j+ [+ `
|
-

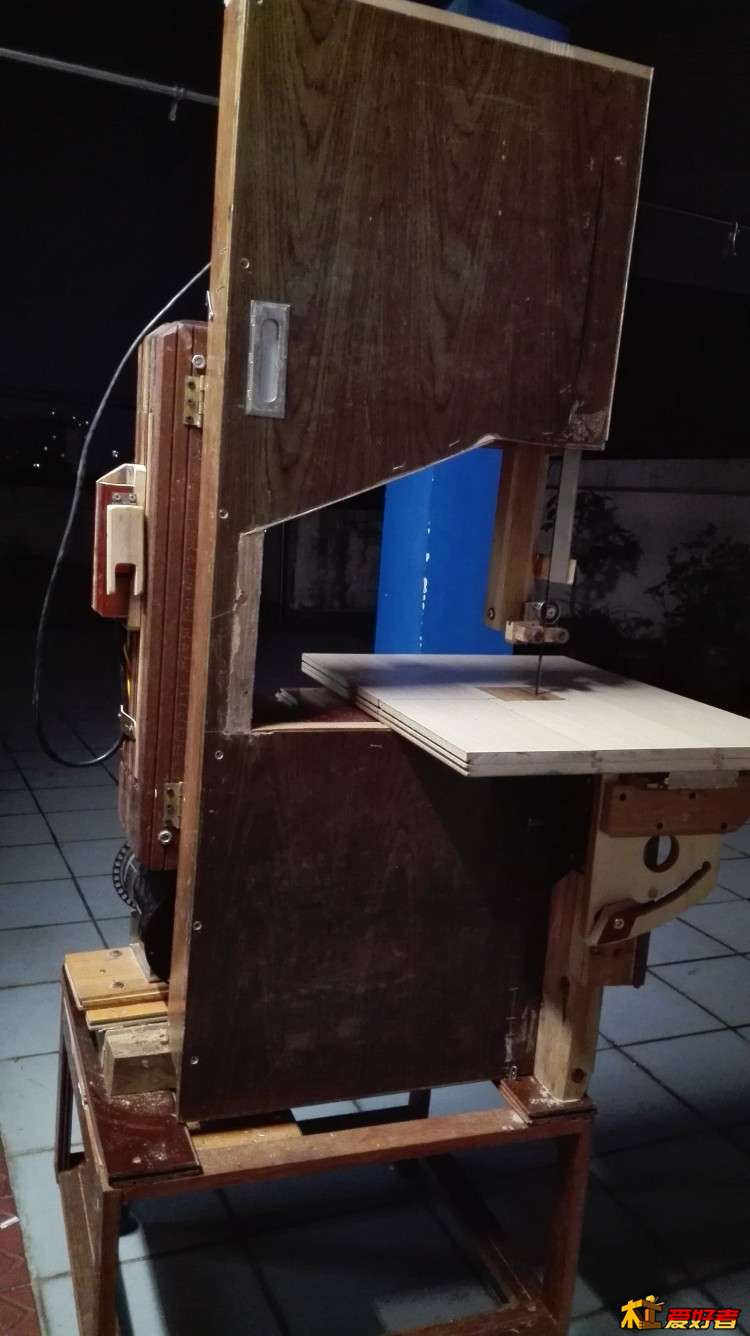

整体外观，还有待做进一步美化。算是准16寸吧。锯高30厘米，喉深20厘米的样子
-

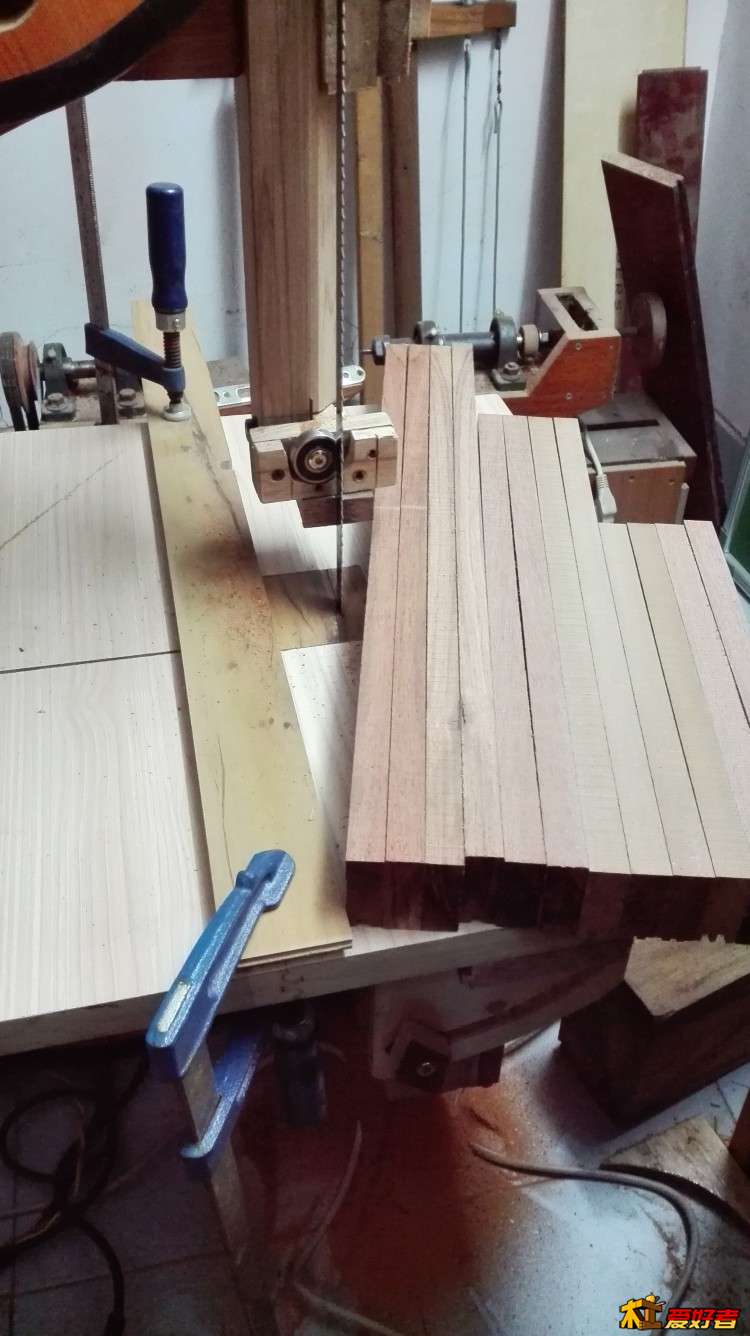

尚未完工就用来开带锯底柜架子的料啦，嗖嗖的锯，开心啦
-

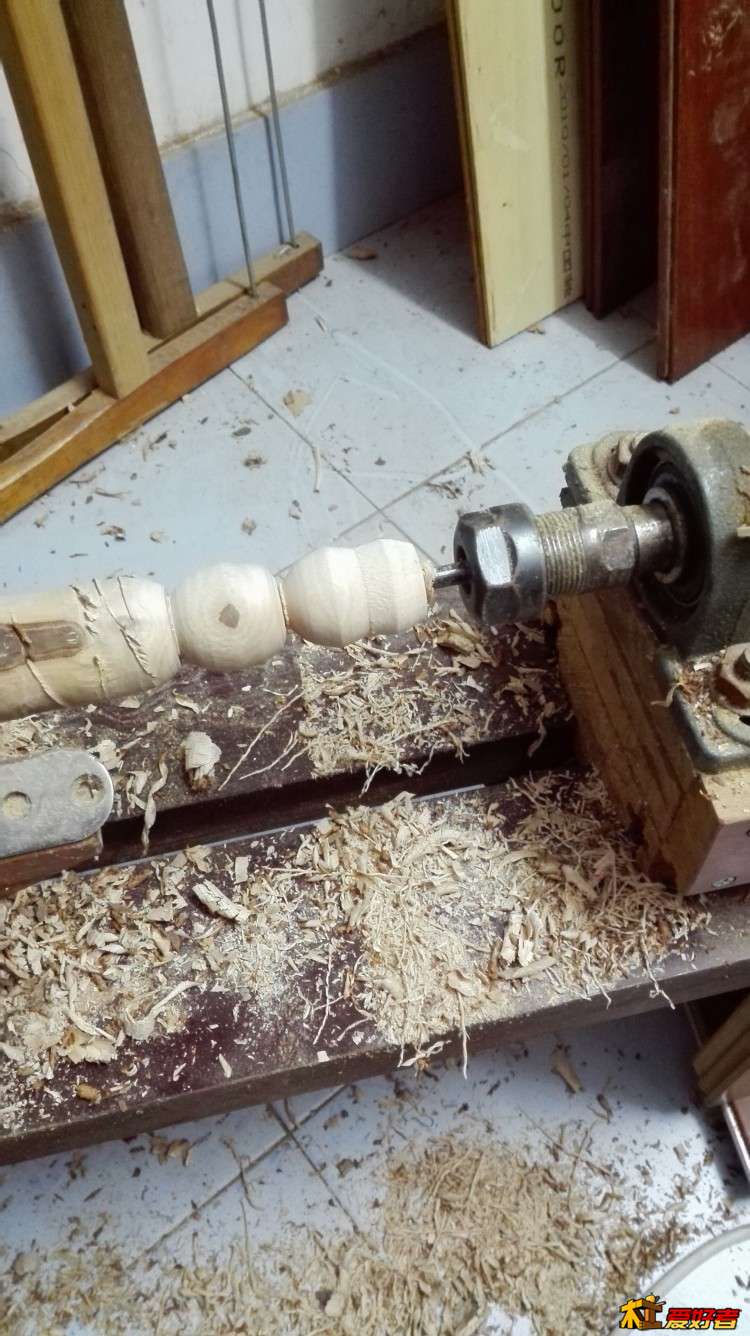

用小木车车一个小把手，天竺桂的木头，车起来很香
-

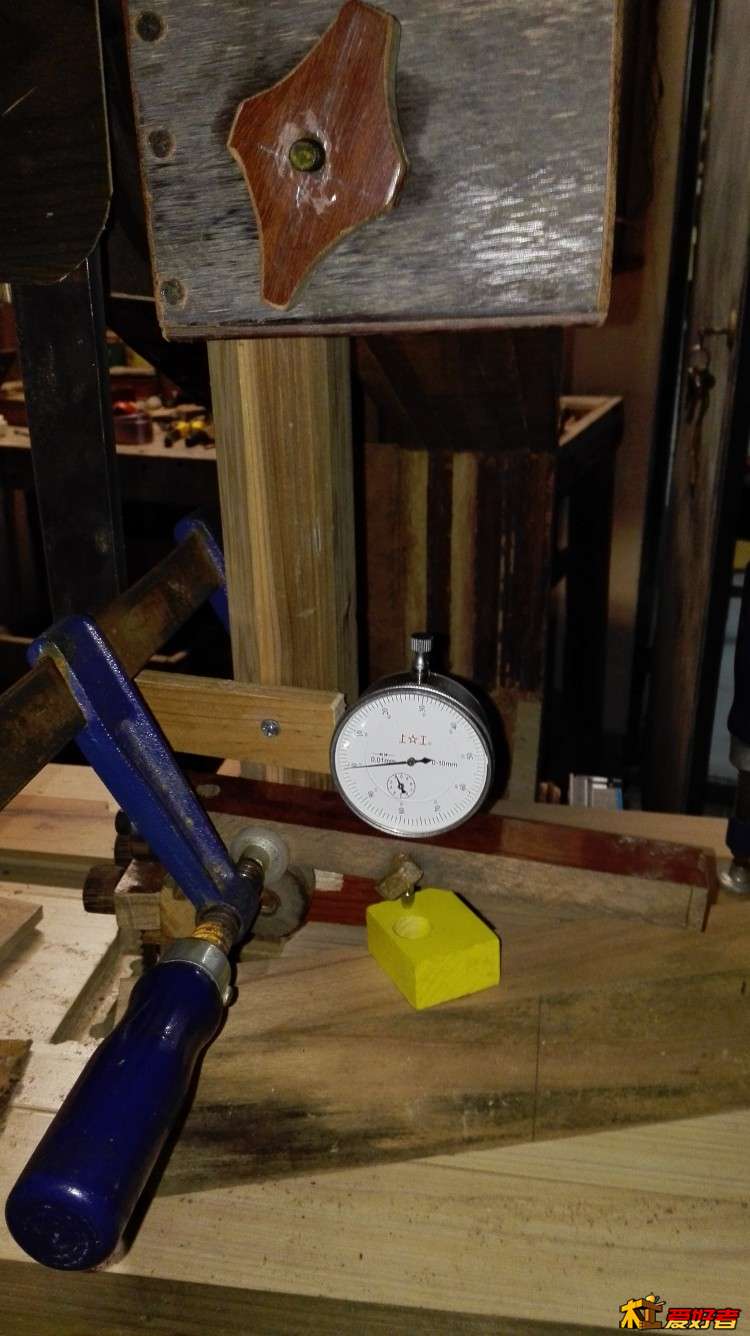

测试锯架变形量，调零
-

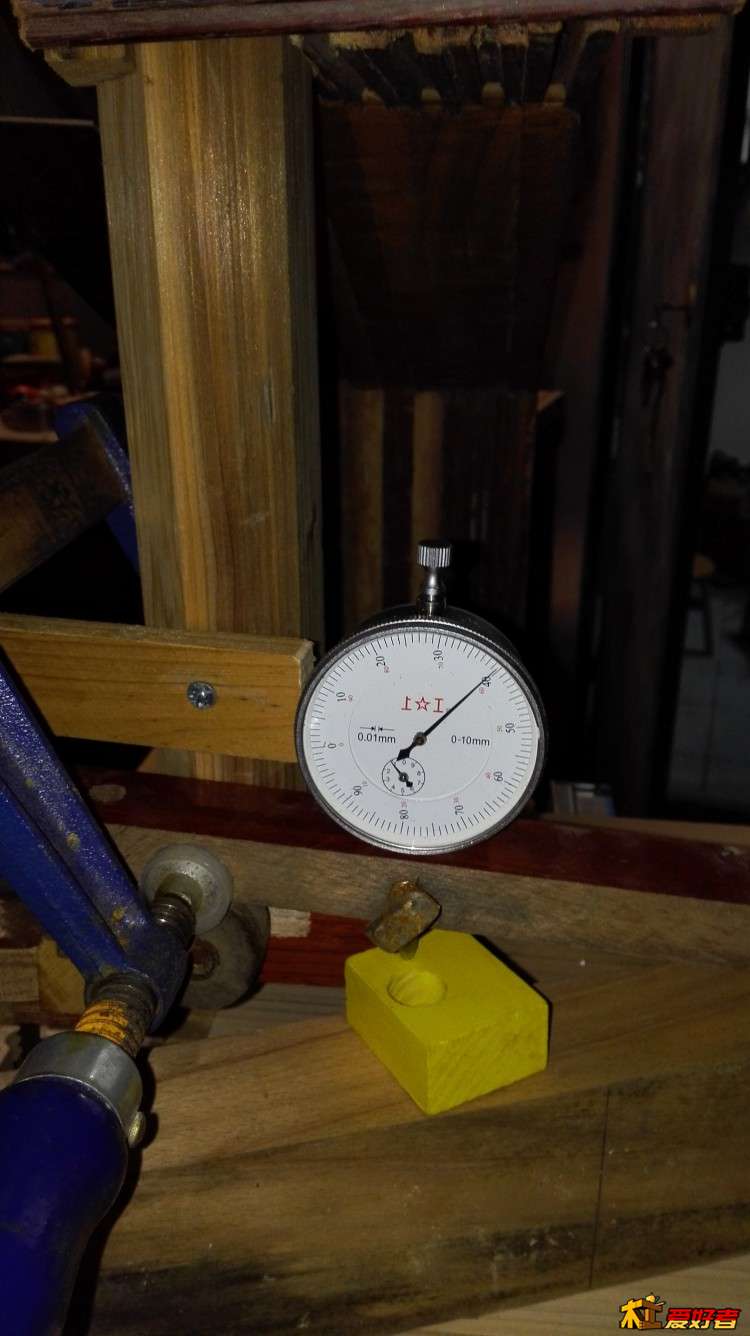

测试锯架变形量，上紧锯条能有0.4毫米变形不知道算大还是算小？自己觉得刚性还是很满意了。因为架子全部用 ...
-

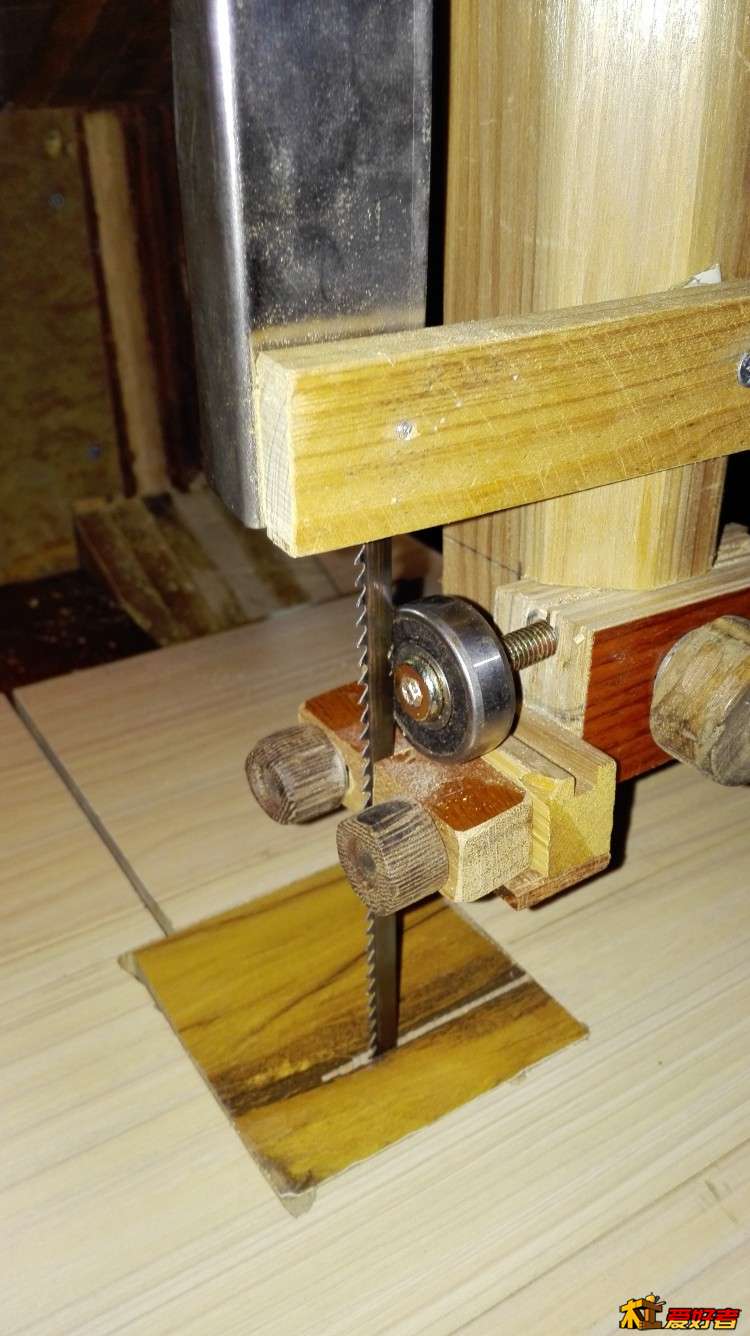

上锯夹，一个轴承，2个木块夹住。用量不大，木块足矣
-

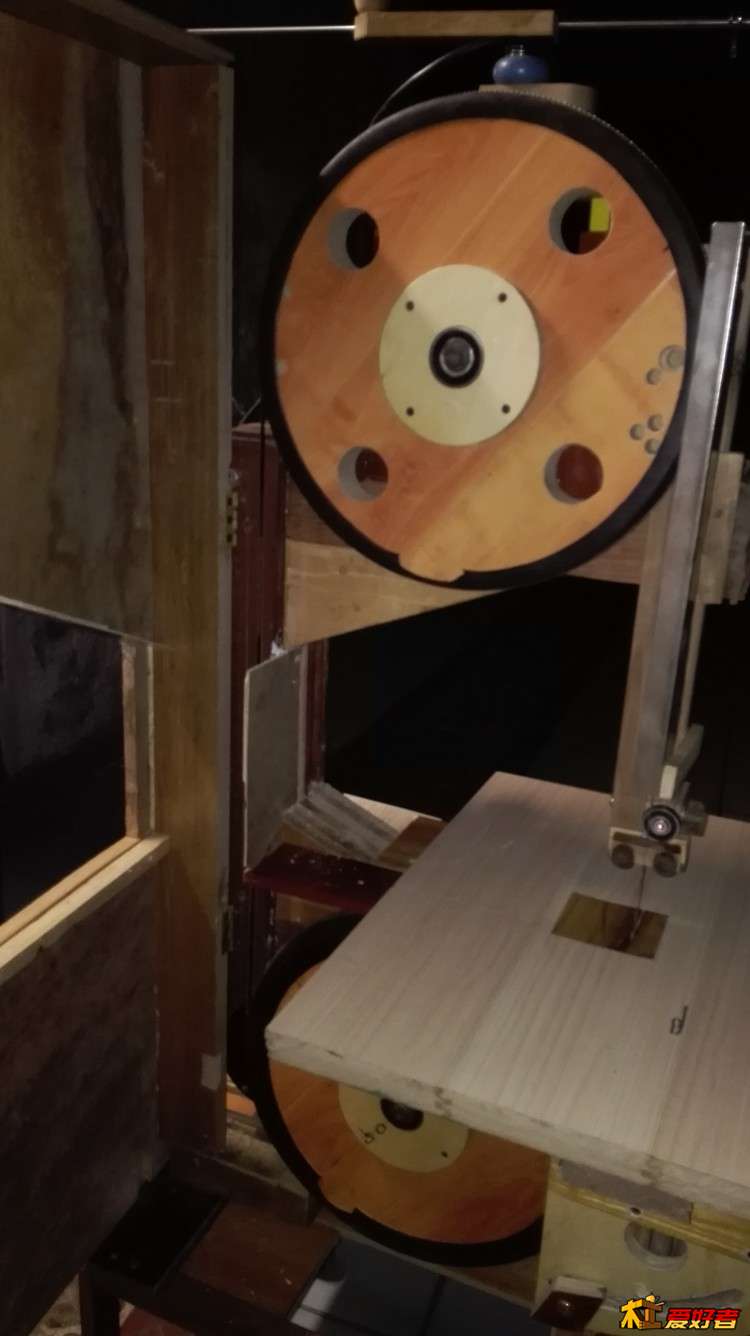

上锯轮，金刚板，太硬了，特别是表层，车出火星来啦。四个孔没有合适的钻头，掏得不规则。外圈套了个自行车 ...
-

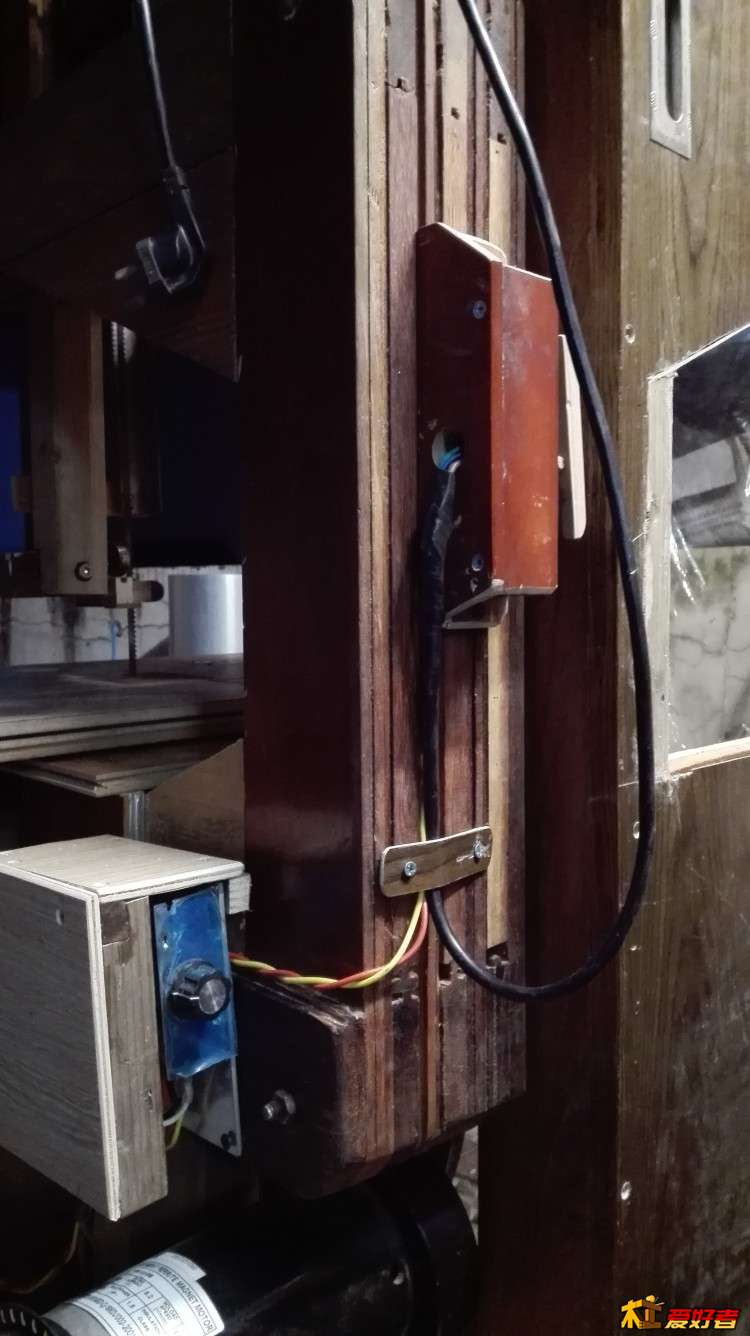

左下是电源控制器，可以调速的，电机是直流电机1300瓦跑步机电机。做了一个开关盒，方便一些
-

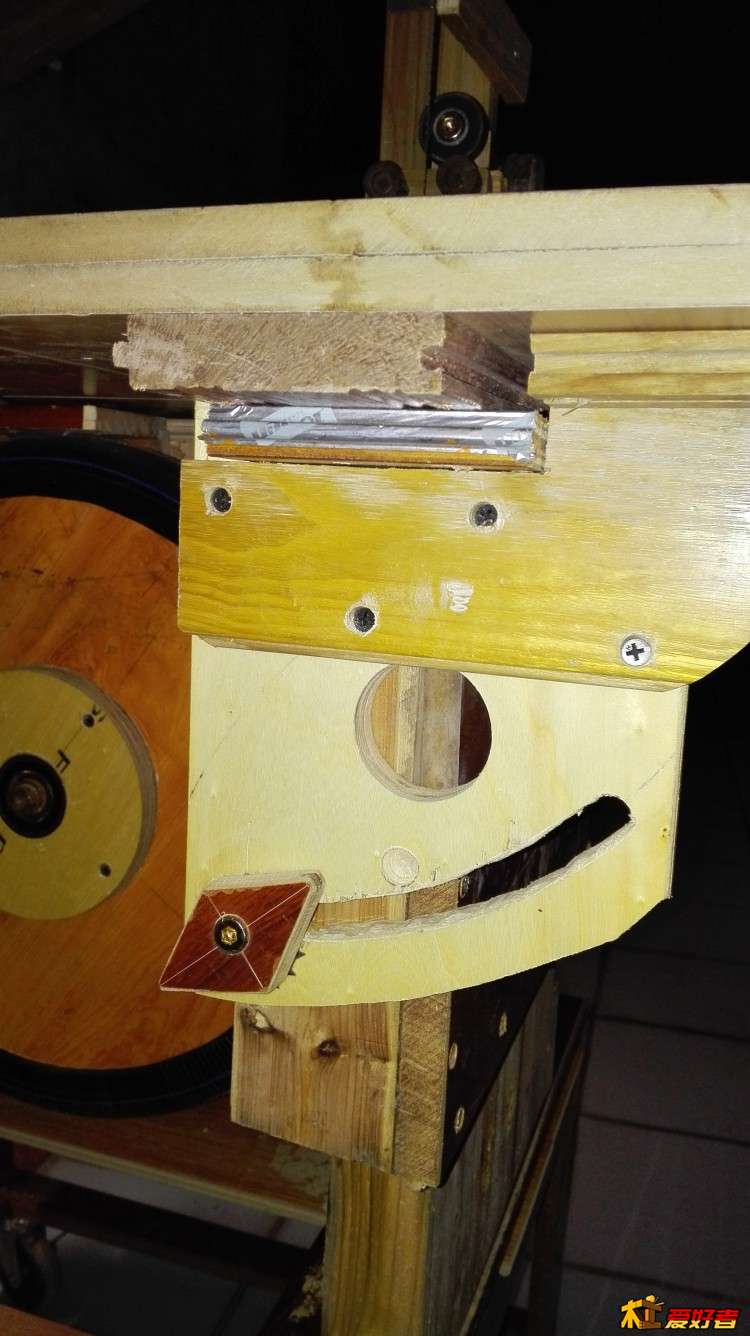

转角机构。用了2个合页，没有去做那两个耳轴，有点畏难。
-
下锯轮，皮带轮在内侧，洞没有合适的钻头不好掏，省了
-

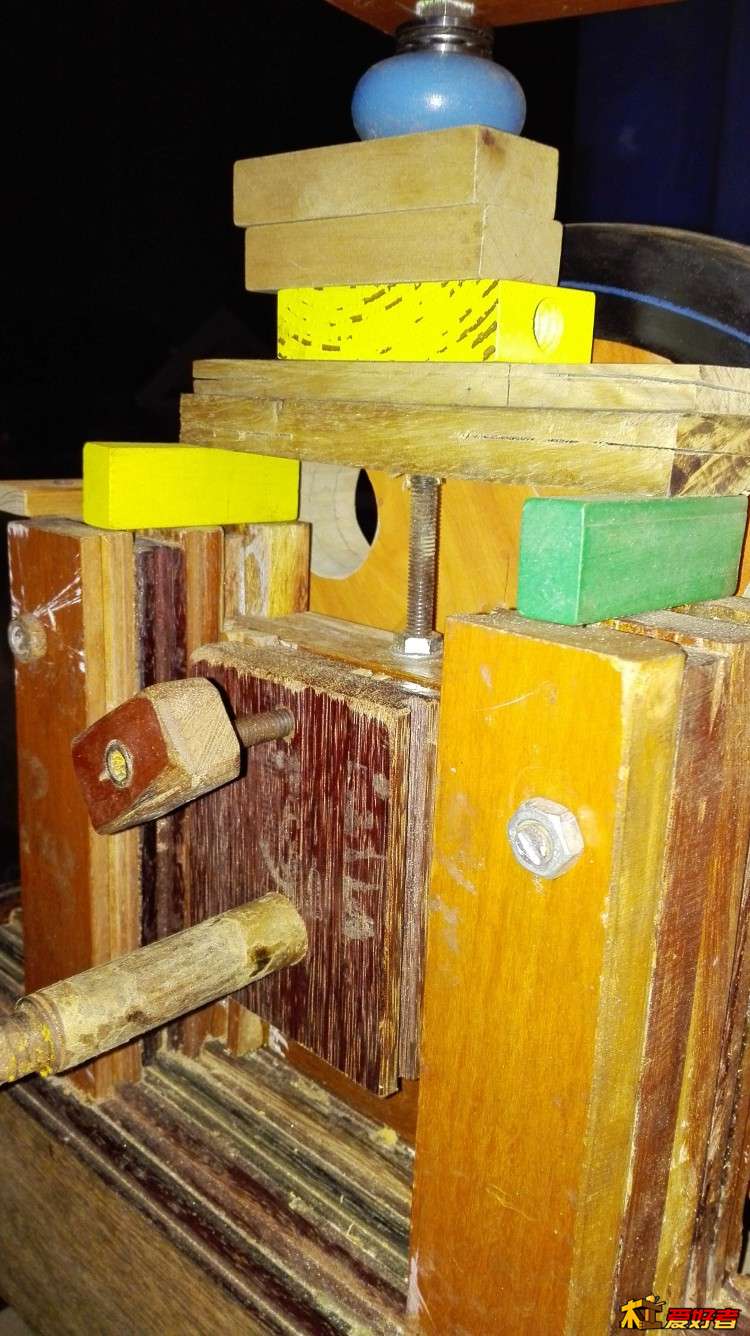

上轮调节倾角及张紧机构，上轴长了一截，暂未锯去
-

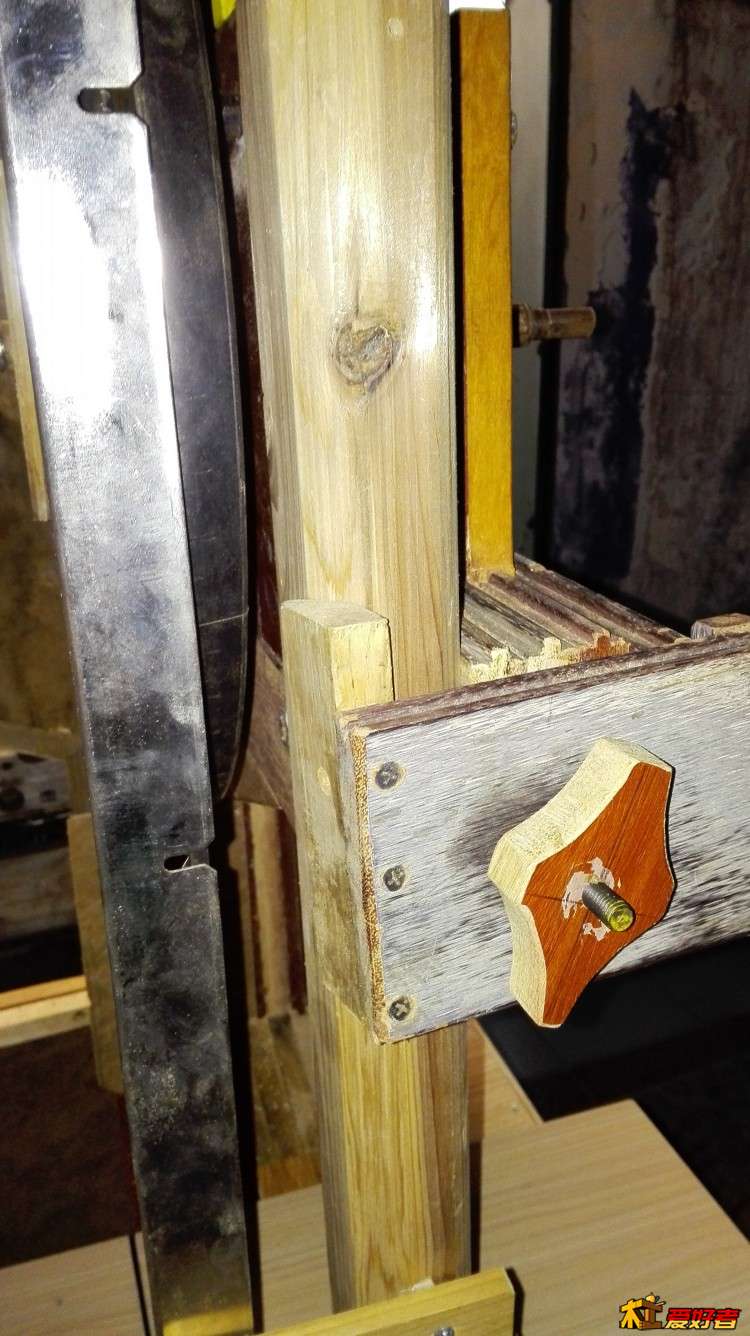

上锯卡上下调节机构，这个能用但有点难看，下次再换一个规整点的
-

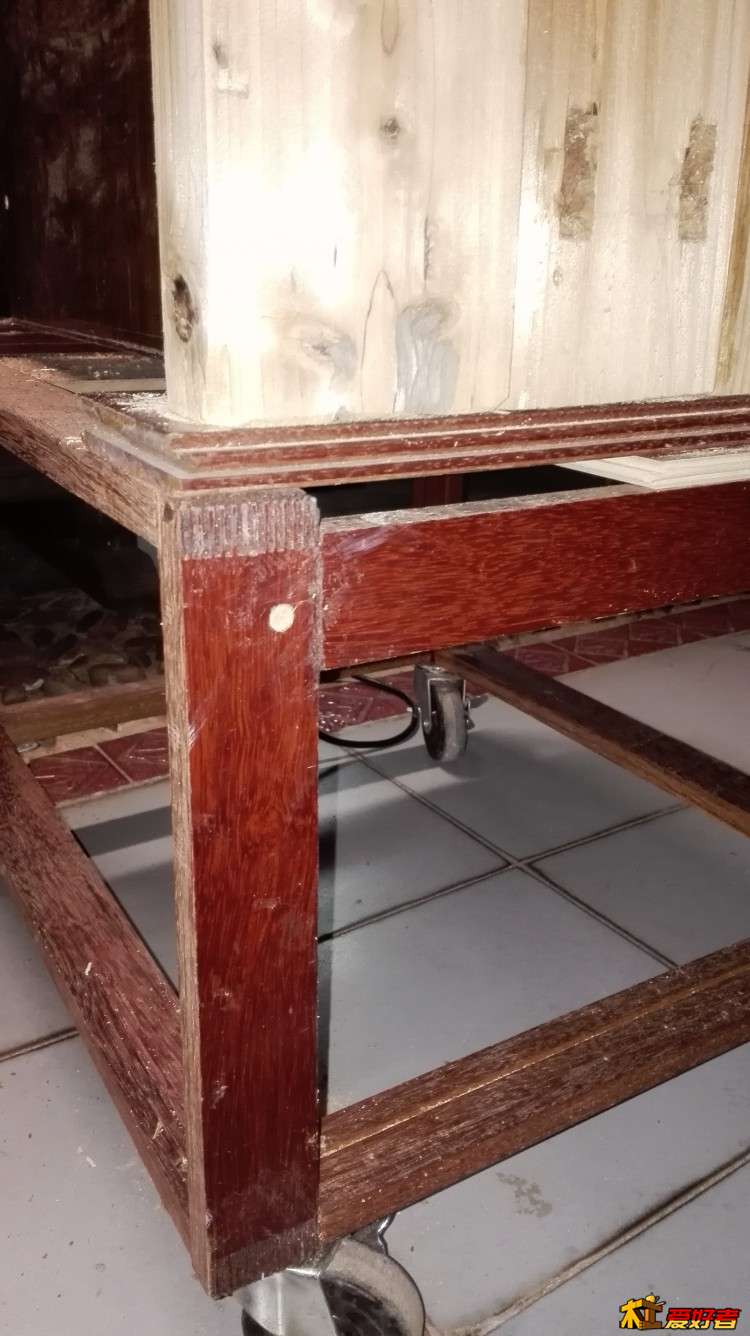

用这个带锯机没用辅助做的指接隼底座架子，虽然木料单薄，但因为木料很硬，连接牢固，其实还挺稳的。下一步 ...
-

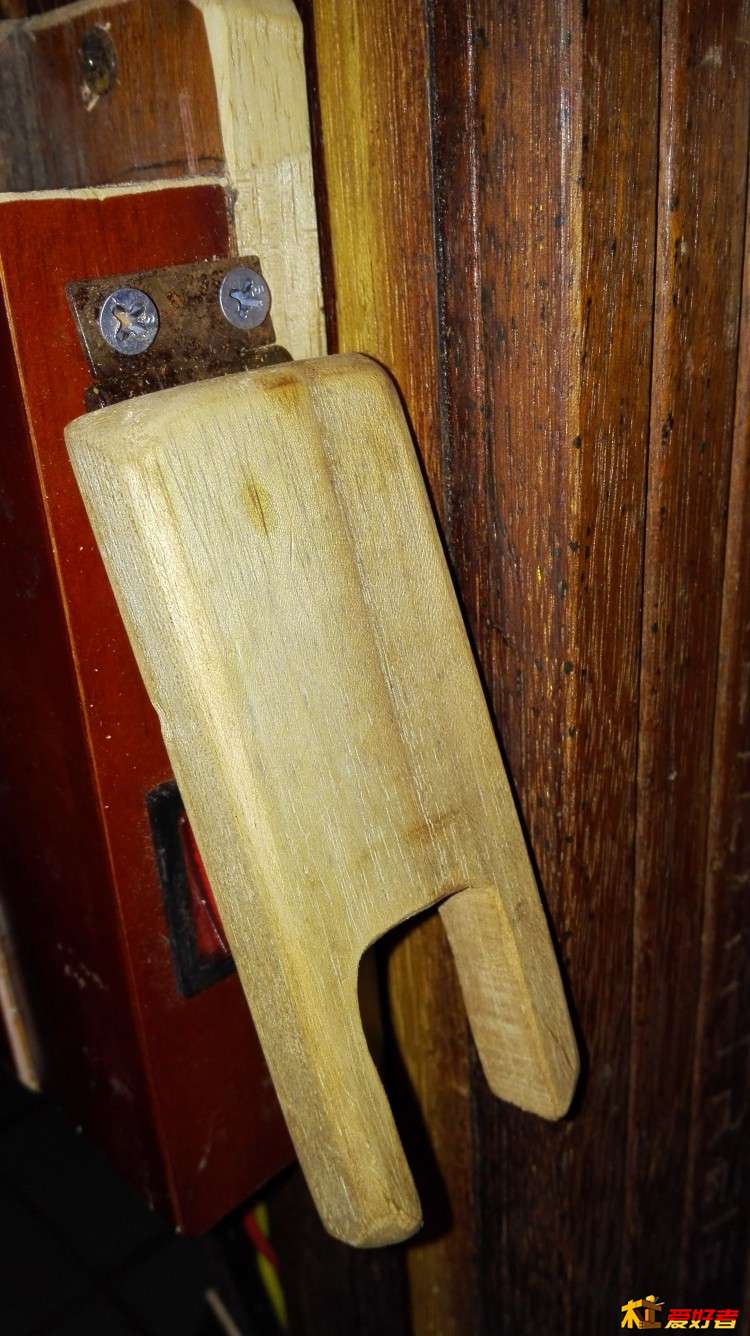

做另一个盖板，开机用从缺口处按，关机直接按盖板就行，安全方便
-

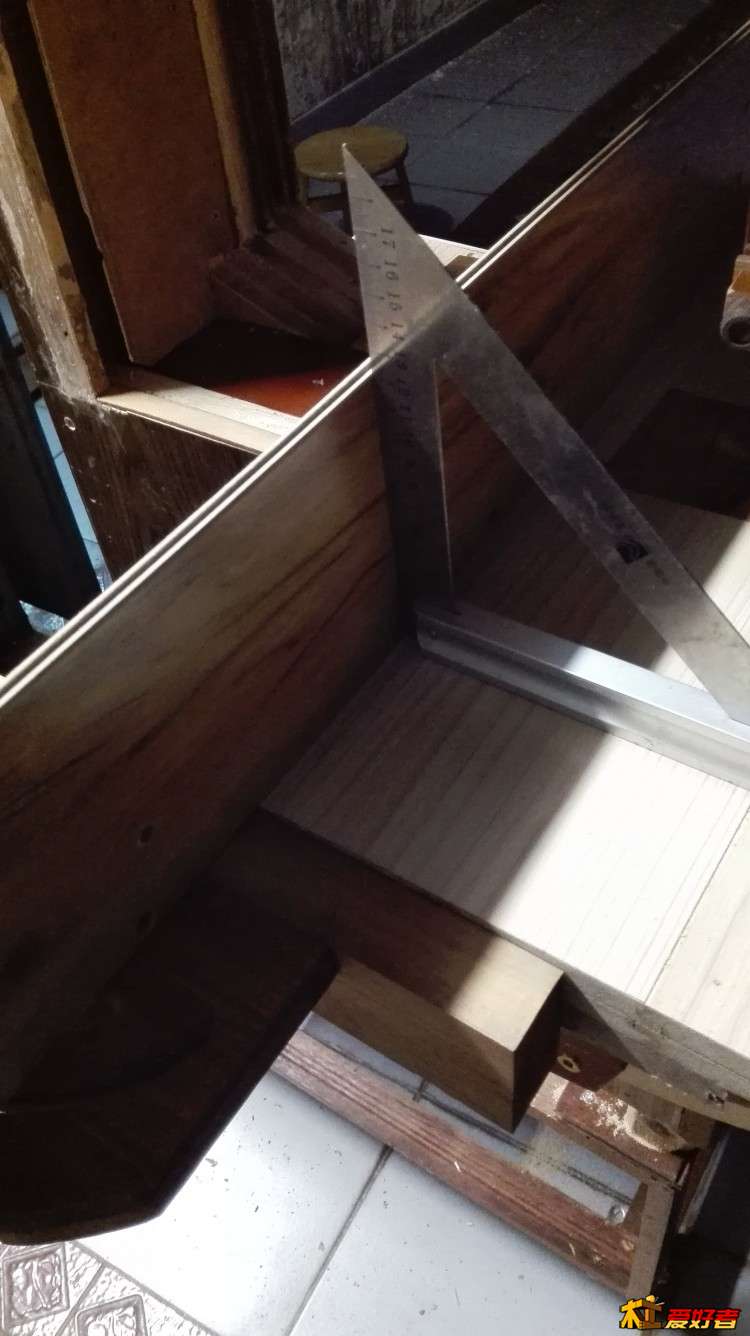

可调靠山，横截也准备公用这个，靠尺靠着侧边就能横截
-

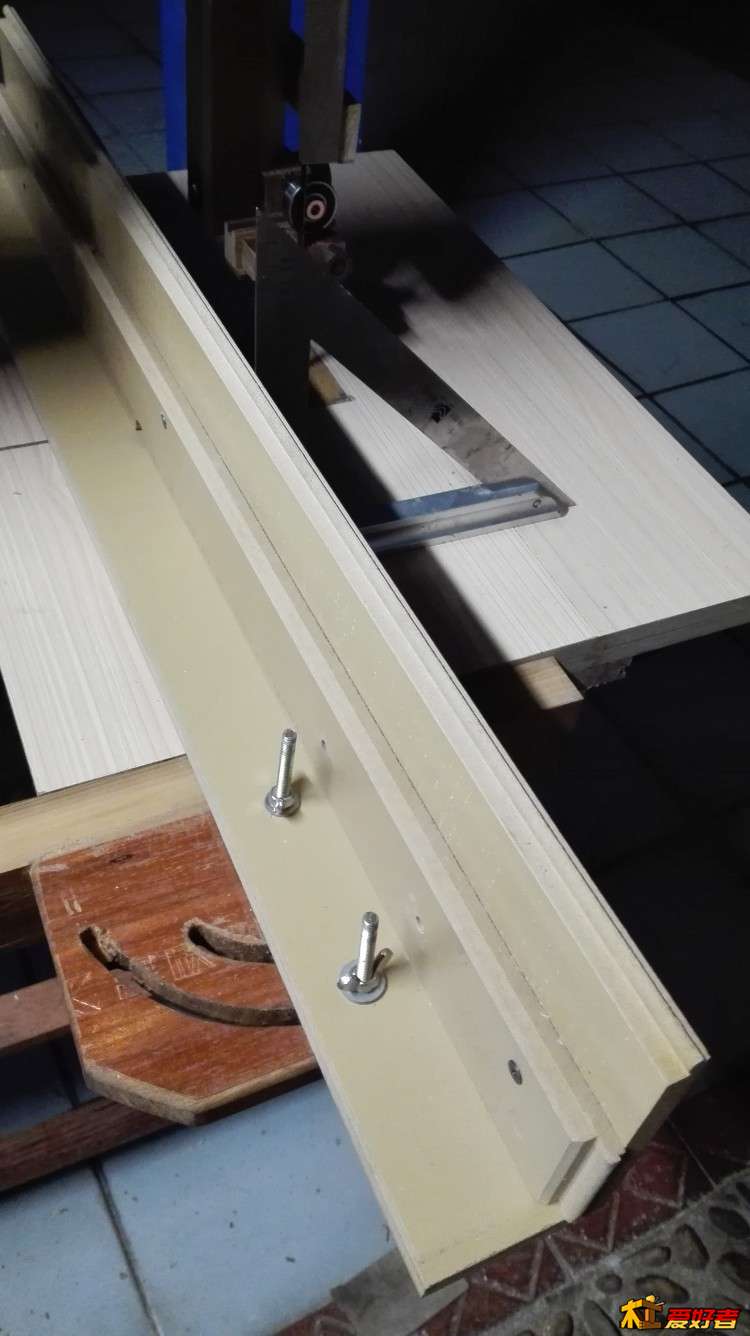

靠山上预留了几组孔，换个面就是高靠山
-

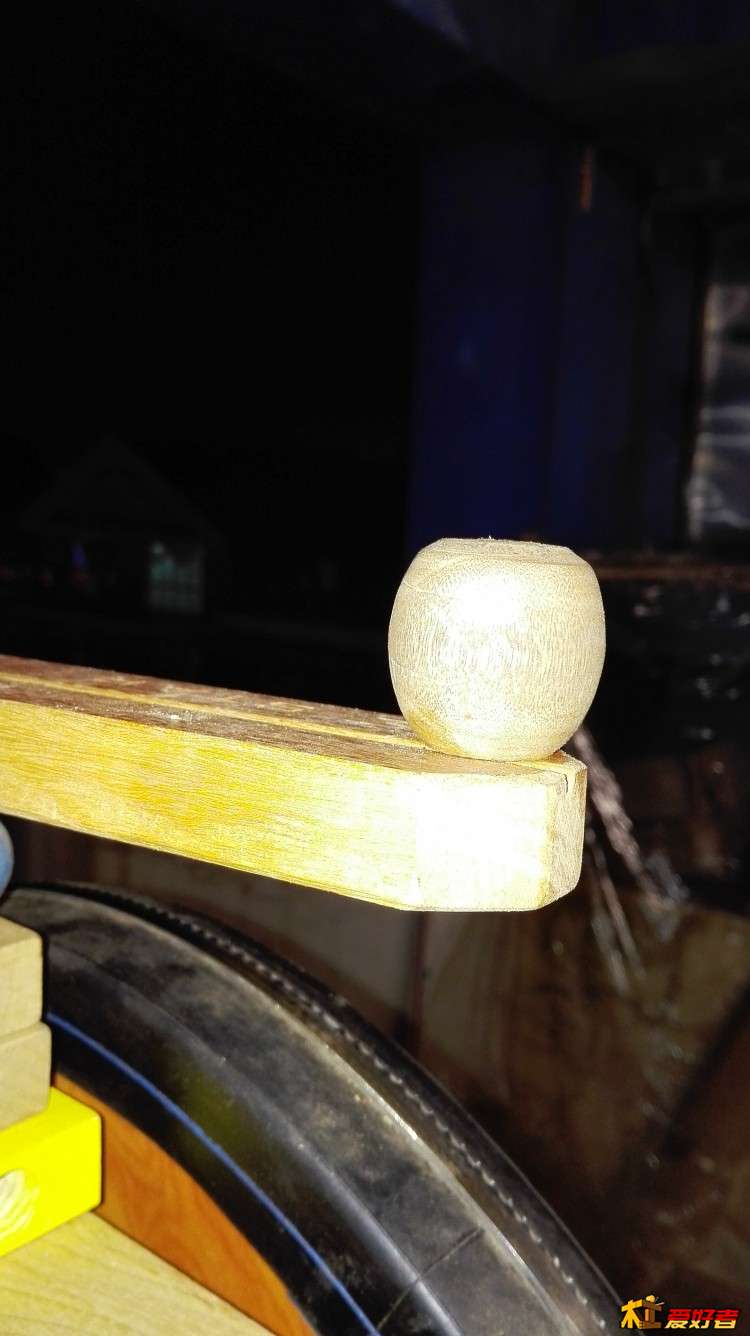

就是这个小把手
