用犀牛插件rhinocam雕刻立体人物

zjhzhjx

霓裳 发表于 2017-4-20 06:40
能出个教程最好

: P* w2 U2 {" t: u6 d) R! c5 d' ?我自己第一次做圆雕里的第4遍，就像之前做浮雕一样，做10几个大概2个月以后才熟练起来。这个雕刻只能算走了一遍流程。这次老外又发给我另外一份一位德国佬开发的英国18世纪帆船图纸，让我帮助开发一个船首雕像，当然这次报酬更丰富一些。所以如果大家需要，我做完以后发一个比较详细的制作加工过程，给木友参考并交流

wen135

请教：
5 C2 |* V- g6 I# U& J9 ~在zb中雕刻好后，好象就可以用pm出刀路了。为什么又要用犀牛？

zjhzhjx

wen135 发表于 2017-4-20 10:49
5 f8 s4 o% Q( E" x请教：
$ V; c8 S9 d3 j; v0 h3 z8 U在zb中雕刻好后，好象就可以用pm出刀路了。为什么又要用犀牛？

我也是一直在关注powermill2017，主要是当时买机器的时候，卖家的powermill2010版不支持我的win8，而且杀毒，改时间等很麻烦，就没装。但下载了powermill的教程看了下。个人觉得，算立体做4轴4联动，估计目前国内普通市面上powermill是最强大的-听说精雕6.x做4轴4联动也很不错。但我初步看到一个powermill中级教程说，做投影线导入犀牛重新计算做轮廓，以及在犀牛中调比例大小...这一片段的时候，我猜测powermill目前（2010版或之前），估计模型缩放或移动精度上，比不上犀牛。如果需要二次加工或加工过程中再偏轴需要再校准的话，我自己认为我还不如用犀牛方便。虽然我现在实际是用4轴3联动，但已经掌握通过对程序的人工改写，用rhinocam 提取补刀程序再插入到主程序的办法，可以做出比较高效率或比较“智能”的加工程序。所以还是往自己比较能掌控的方法来加工。不过，每个软件都有优缺点，我也会研究一下powermill2017,artcam 和精雕，吸取他们的长处。

5 ?4 X7 R* ^9 w0 v

鼓吹

看了楼主的第一个帖子，自己开始用RHINOCAM做2D切割。原来是用ARTCAM, 个人感觉不如RHINOCAM灵活好用。

ma286hp386

真厉害
' f! P# O. `7 C% m  D- h$ D7 G! W

zjhzhjx

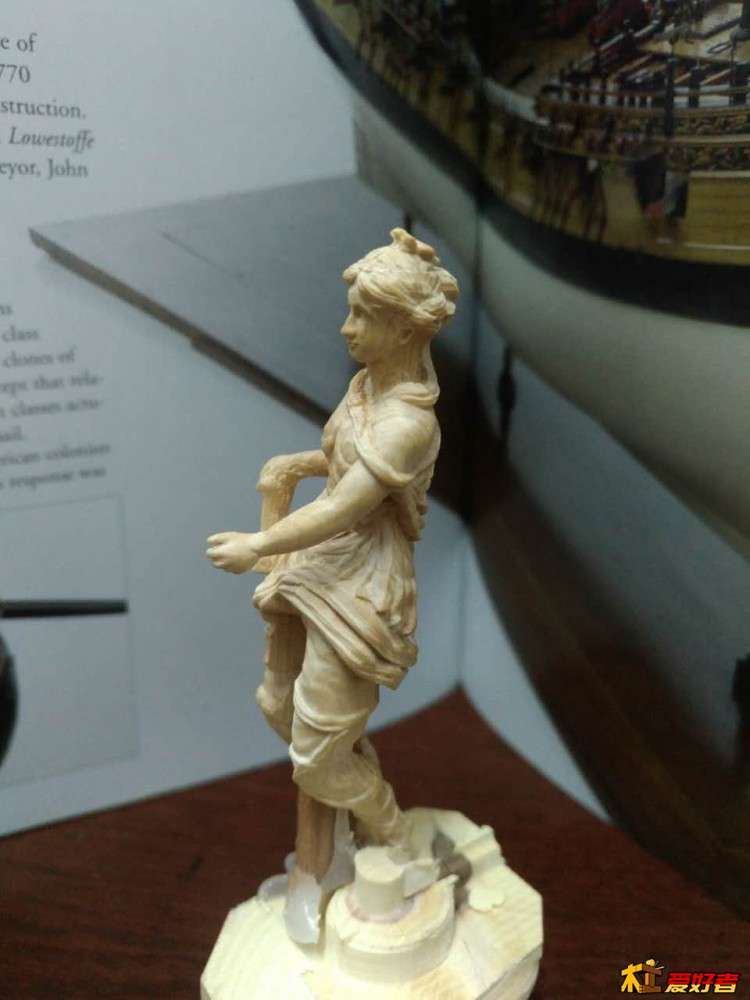

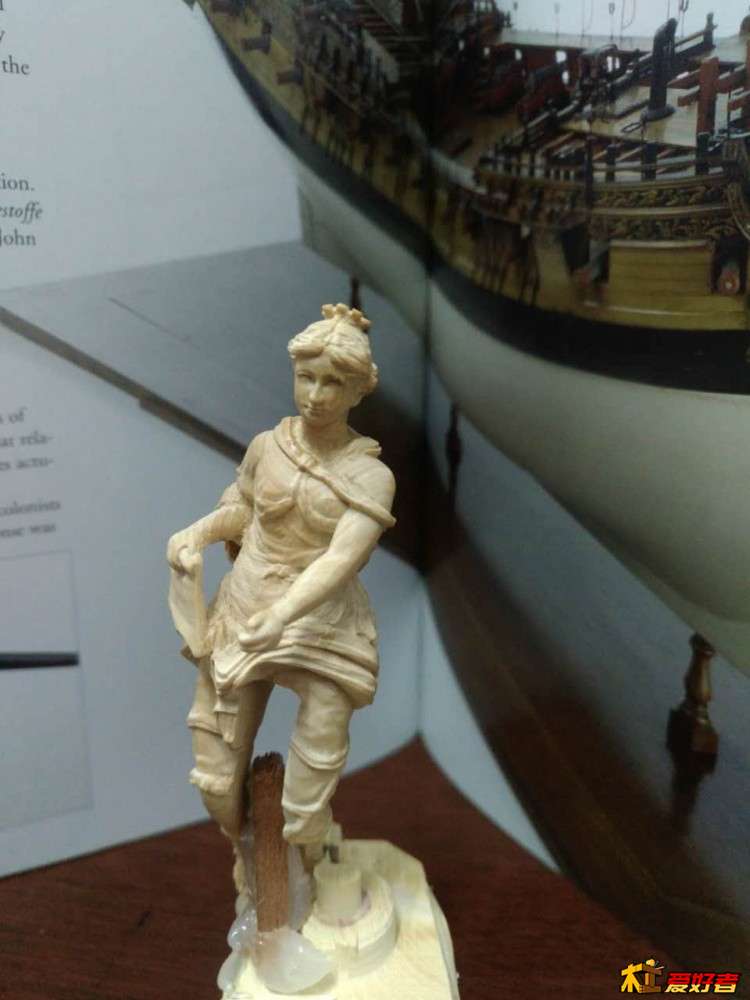

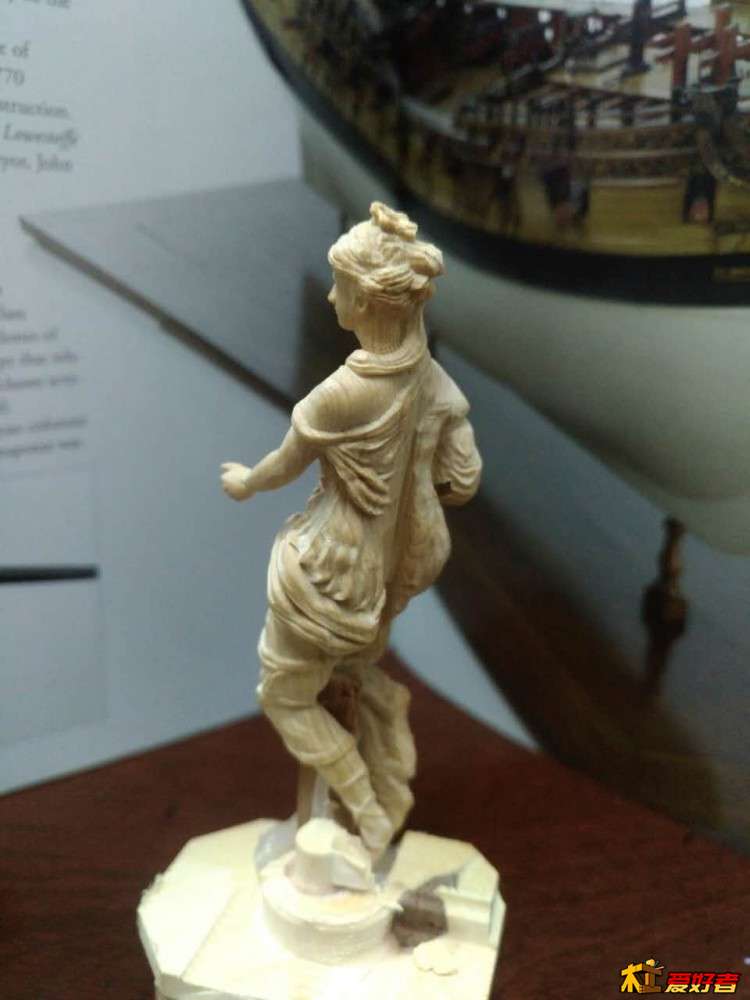

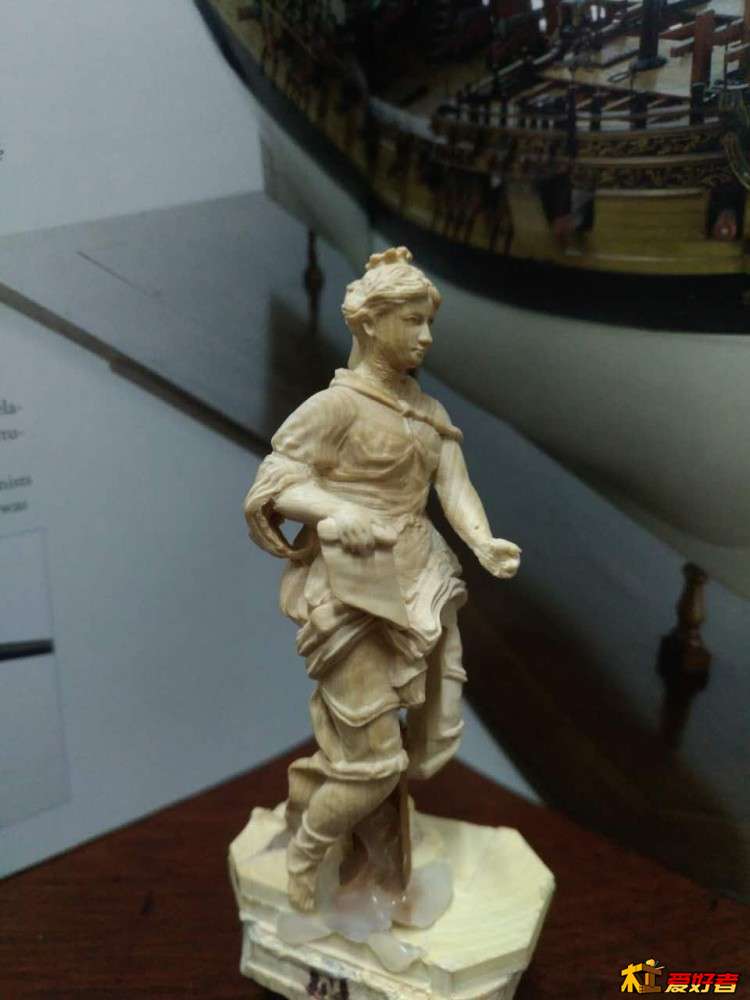

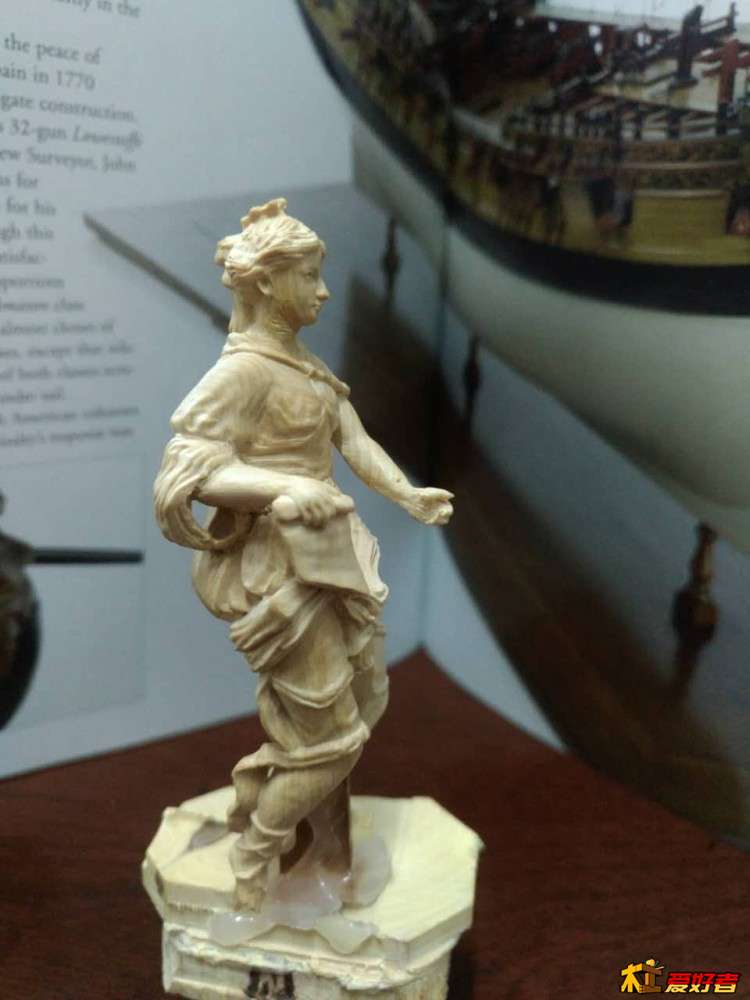

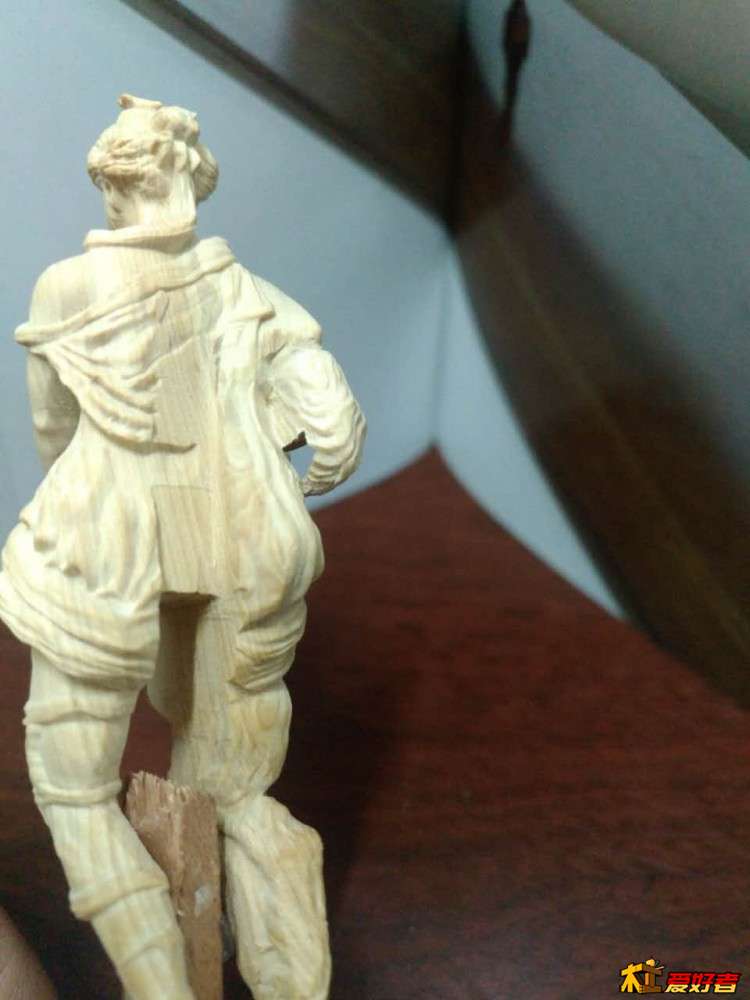

重新用V型尖刀做了一个，可惜一不小心，补刀的时候，把袖子雕破了。
6 Q6 b6 h9 ]3 H/ J8 Y2 P2 ?, \


1 `: E2 h: _- a2 ~. O( a! q( m! v
- `2 u1 J: r: `7 _: K/ o6 j4 e8 \

  p( n4 S# a. b' `: B
) x" g1 [4 I& X& p6 L; S

$ U5 O  i& r  R' _- P
- r9 D+ k. o) ?# ^, _, W
$ V& P" \; z3 g( C( ?

1 }( i$ x  ]2 n! @- Y$ W4 U6 M/ r

鸡蛋

头顶那里应该是用顶尖的吧，我看头顶那里也雕出来了，不知道是怎么雕的？如果把船艏像竖起来雕，就涉及重新装夹和定位，如果在雕好身体后去掉顶尖再雕，主轴又雕不到头顶，要用五轴的机器了。
  _8 s( _" S$ d5 p( L% n

时光里

厉害    一直想雕刻个4轴4连得这样的。。只是一直研究powermill 到现在 也没有研究出个所以然来

zjhzhjx

鸡蛋 发表于 2018-1-5 17:14
头顶那里应该是用顶尖的吧，我看头顶那里也雕出来了，不知道是怎么雕的？如果把船艏像竖起来雕，就涉及重新 ...

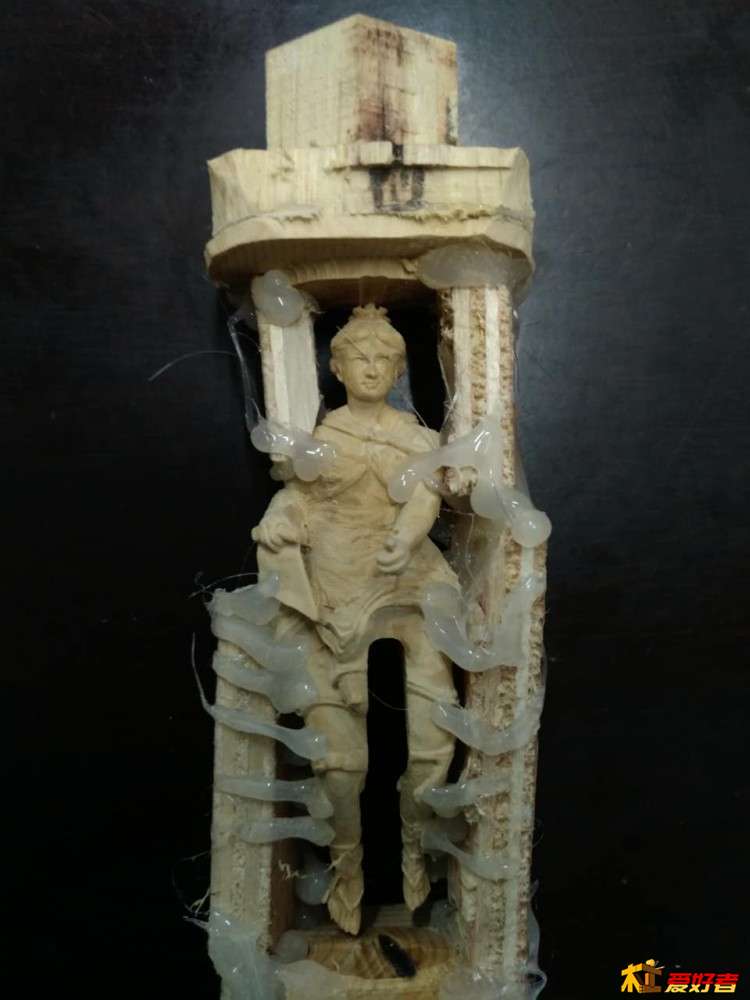

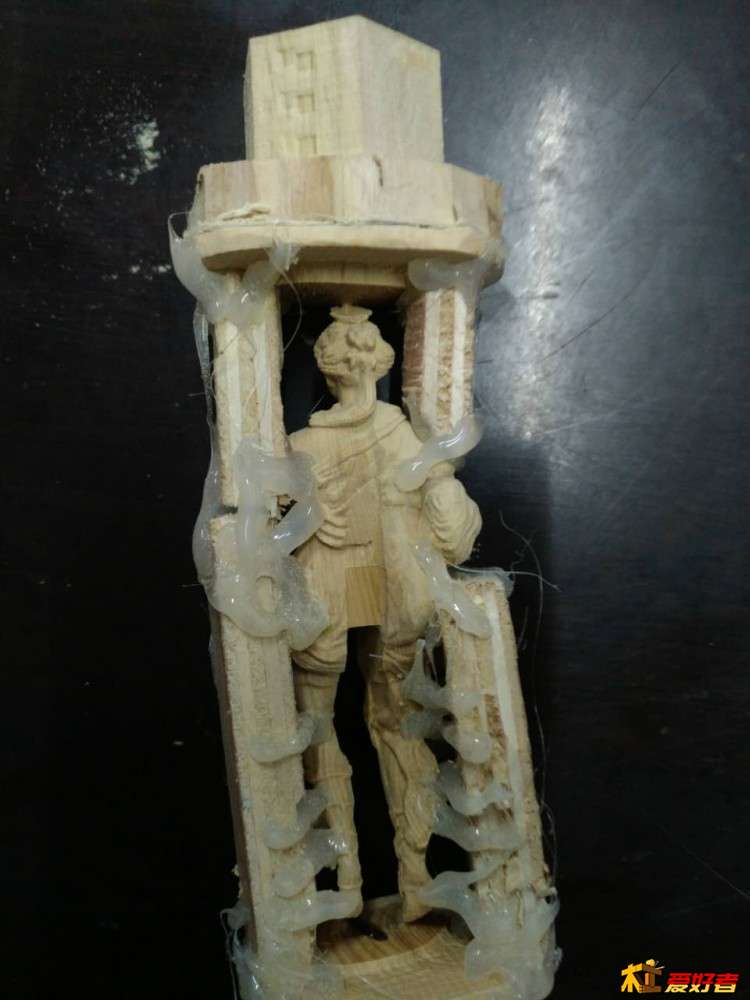

) k8 L! g! V9 n0 ?6 f2 @我是这样做全镂空的，“一丝不挂”法，希望对你有启发。
; o: z+ X  t" }+ p# B* d
: M5 l+ {7 n' D; P



1 k" ?4 F& {% l6 P

鸡蛋

头顶那里从背面看起来是可以雕到的。利用你这一丝不挂的雕法可以把头顶支撑的木头去掉，这下理解了，谢谢。

qjy_jack

zjhzhjx 发表于 2017-4-19 20:38
没做船模生意，就个人爱好，给老外也是模友，没收钱，就换了些图纸资料回来。做雕刻也就是业余爱好，自己 ...

同道中人！想着做生意的，不会有学习的心！不断创新，挑战自我，才是快乐的源泉！

huangliang123

学习了，
+ h; Q1 [1 [" \( X

壮榕树

真的很不错，学习了

guxunfen

厉害:！！

泡沫0o

厉害
