旋转可扩大圆桌设计图

stemm · 发表于 2017-4-19 16:25:17

新出锅的饽饽发表于 2017-4-18 12:40
4 V" ^" X) d' j0 ?4 W5 i3 Y1 [+ S一套零件得多少钱？

500块一套

mototian · 发表于 2017-4-19 21:41:38

stemm 发表于 2017-4-19 16:25& h: I4 N6 U2 N) F. ~0 _
500块一套

这么贵?都包括什么?能上点图来看看吗?

mototian · 发表于 2017-4-19 21:42:36

翔专属2 发表于 2017-4-19 02:11
/ O, a; y4 `3 ~" m" p切记，有的地方尺寸不准，底盘加塑钢轴承，导轨做好换成铝合金滑轨或者上银迷你滑块，不谢。

能告知那些地方的尺寸不准吗?省的走弯路~先谢谢啦!

翔专属2 · 发表于 2017-4-19 22:59:42

mototian 发表于 2017-4-19 21:42 4 Y+ I' N4 t( l- E
能告知那些地方的尺寸不准吗?省的走弯路~先谢谢啦!

中心轴直径200毫米，两张内板开圆直径最好开到202毫米，一边闪个一毫米。原图纸直径210.5毫米肯定不行，太大了。还有好多，等我想起来再说。

mototian · 发表于 2017-4-20 08:50:27

翔专属2 发表于 2017-4-19 22:59
6 R) Q% j& |0 M/ z中心轴直径200毫米，两张内板开圆直径最好开到202毫米，一边闪个一毫米。原图纸直径210.5毫米肯定不行， ...

谢谢~

mototian · 发表于 2017-4-20 15:13:31

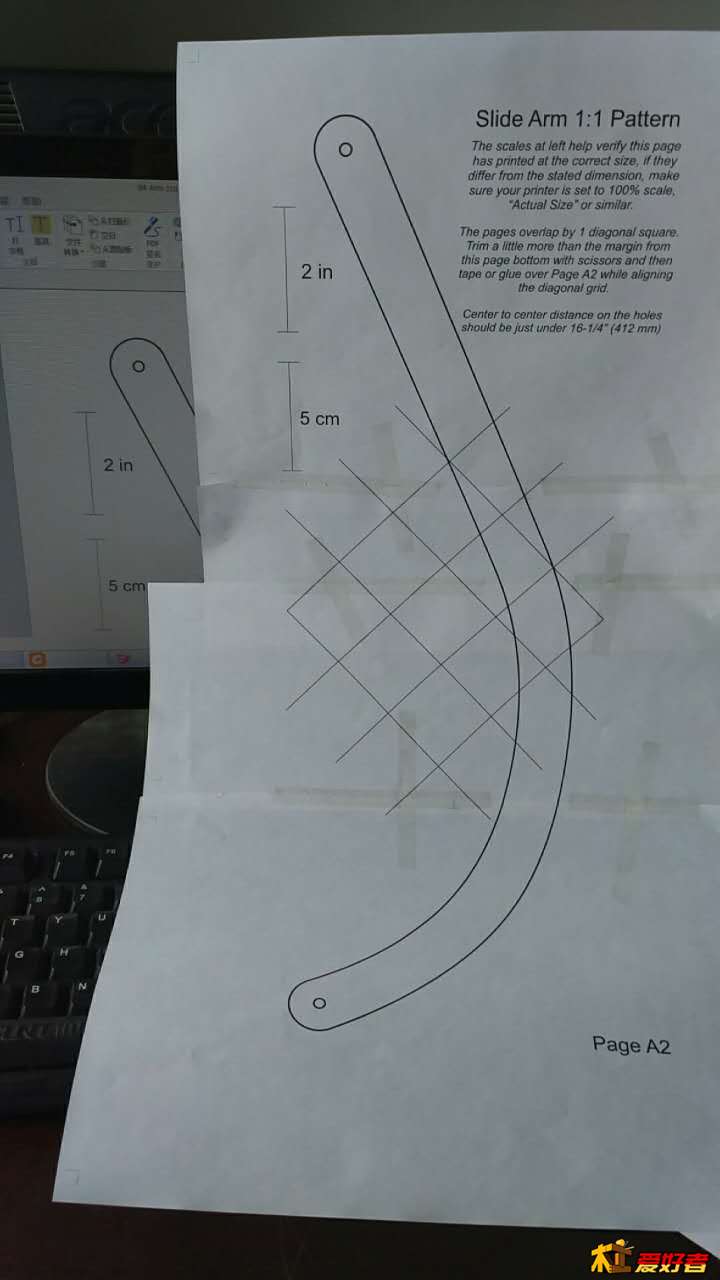

抽了个时间,把1比1传动杆图纸拼好了

等下就去复印出完整的单张来,找到合适的材料就可以开始制作啦

stemm · 发表于 2017-4-20 15:41:57

五金件还不如买现成的。自己做麻烦。

blueice1223 · 发表于 2017-4-20 17:05:31

又一个准备开工的吗

mototian · 发表于 2017-4-20 20:03:54

stemm 发表于 2017-4-20 15:410 ^; i7 e8 @* q8 w i3 h% H
五金件还不如买现成的。自己做麻烦。

什么都靠买,还不如去买个现成的桌子

主要是自己动手的过程,做的好不好,成不成功都无所谓,就像论坛的口号:我不靠这个谋生

mototian · 发表于 2017-4-20 20:06:28

blueice1223 发表于 2017-4-20 17:05
6 ]; I/ c7 p; O又一个准备开工的吗

是的,现在在慢慢收集材料,翻译设计图制作过程,并结合自己的能力,重新安排制作步骤和一些细节,尽量简单化

stemm · 发表于 2017-4-22 16:11:59

这个桌子最大的问题并不是五金件。

mototian · 发表于 2017-4-23 13:56:08

stemm 发表于 2017-4-22 16:113 y2 J; i* [5 |( Z: ]6 M. I1 E
这个桌子最大的问题并不是五金件。

最大的问题是什么?是木工吗?

翔专属2 · 发表于 2017-4-24 16:25:51

mototian 发表于 2017-4-20 15:13 3 C. `8 M8 P% q) ~
抽了个时间,把1比1传动杆图纸拼好了
( {! t: e" H' E+ E1 @% |! l等下就去复印出完整的单张来,找到合适的材料就可以开始制作 ...

曲臂和图纸上的尺寸不一样，有误差的。不谢！

mototian · 发表于 2017-4-24 17:03:49

翔专属2 发表于 2017-4-24 16:25
& d8 a0 c1 a* n! ^0 j曲臂和图纸上的尺寸不一样，有误差的。不谢！

能发个没误差的数据来看看吗?谢谢啦~

stemm · 发表于 2017-4-25 14:30:18

有些小误差没影响。
