自制13寸平刨详细过程

zpreta · 发表于 2017-4-15 13:19:40

figust 发表于 2017-4-15 13:01, R9 s! j& }" g2 l+ K0 y
螺旋刀轴来做代价就大了，要是我拿螺旋刀轴做我就做成全金属的，我用的普通多层板

不过视频里声音不大刚看了视频应该是你的第二台压刨上的赞

figust · 发表于 2017-4-15 13:44:59

zpreta 发表于 2017-4-15 13:19* z9 u& S/ J0 T( n' f# x; ?
不过视频里声音不大刚看了视频应该是你的第二台压刨上的赞

对的，你看得很细，谢谢！

figust · 发表于 2017-4-16 10:02:07

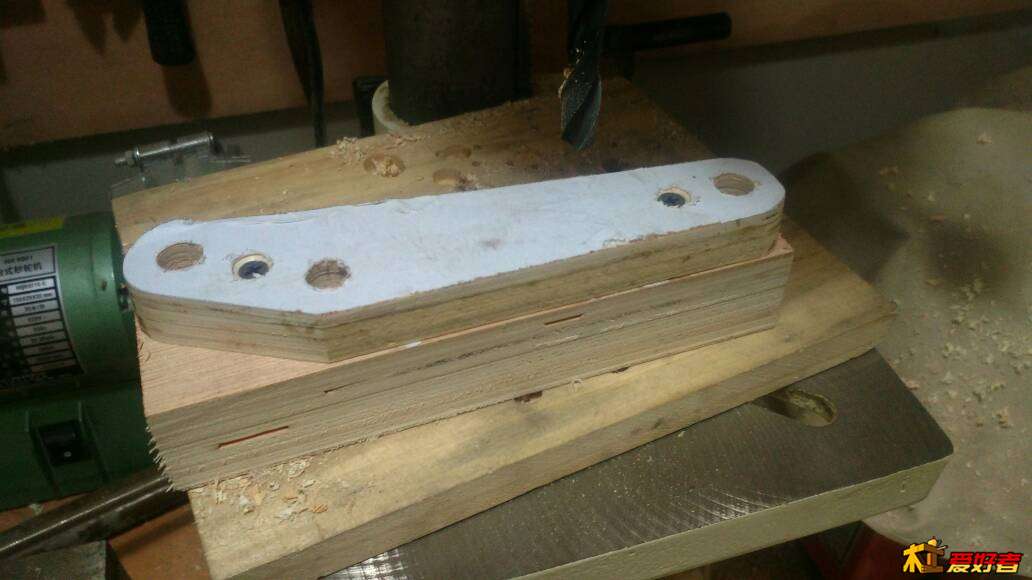

进料台的升降机构是我平行四边形，由这样的连接件连接，每件上的孔需一致，这是我通过一个做好的模版来打孔

wenyanzhidai · 发表于 2017-4-18 22:06:43

木材的支架安全和精度有保障吗？

fee618 · 发表于 2017-4-18 22:13:34

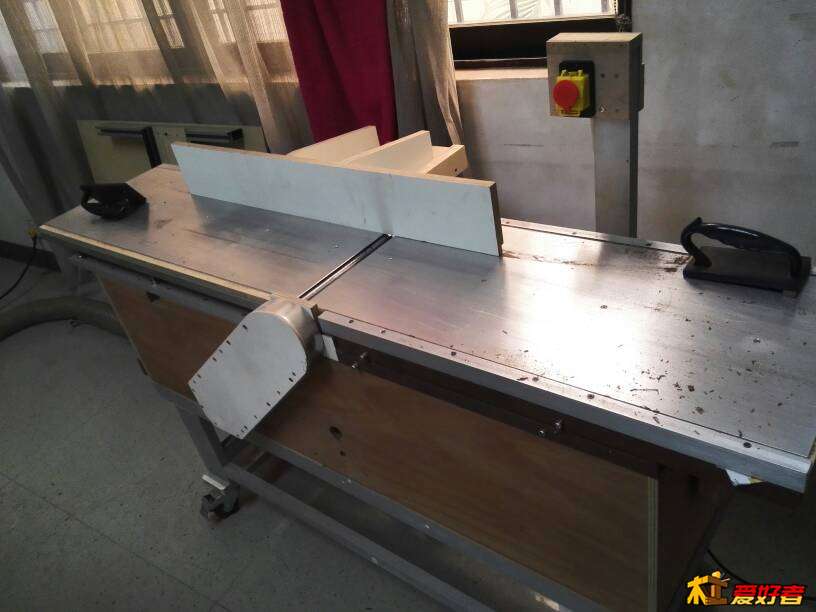

去年我也造了一个，感觉这个可以造长一点，进料台70cm出料台90，使用了这段时间觉得进料台还应造长一点!用马来西亚皇冠板做的进料台门也曾试过稍变形，建议木友想造一定要用好的板材!后来在底部加铝材加固。进料台钢棒插入的两条实木觉得应用金属代替，因容易变形。电机用了1500w2800转，刨宽板不够力!

figust · 发表于 2017-4-18 23:50:51

fee618 发表于 2017-4-18 22:13
; \ }' y# C$ T. q; w6 ~( e去年我也造了一个，感觉这个可以造长一点，进料台70cm出料台90，使用了这段时间觉得进料台还应造长一点!用 ...

做得非常好！看你电机带轮和刀头带轮是1:1传动吗？如果你是3刀的，至少要用2:1传动，刀头转速上5000转，如果是两刀的刀头，那得上8000转才行，8000转感应电机带轮不太好弄，转速太低会无力，并且会打料，推着不够顺畅

rogerxue · 发表于 2017-5-2 19:12:30

好厉害，这机器做起来还挺复杂的

rogerxue · 发表于 2017-5-2 19:13:25

我发现靠山的结构不够稳，不知道你的怎么样

figust · 发表于 2017-5-3 00:31:16

本帖最后由 figust 于 2017-5-3 07:10 编辑

rogerxue 发表于 2017-5-2 19:13 ( @" L$ m# V2 u" u! T
我发现靠山的结构不够稳，不知道你的怎么样

垂直度没问题，但是吧，我推大料时进料台一侧的靠山靠得用力会有点变形，不像铸铁过铝合金能挺直绷住，我的板是20mm厚，edge jointing那就更容易弯了，因为板宽面得靠牢怕晃影响了底部垂直度，但靠的力得虚一点，真用力压住不行。
对了，你那台非常精细，还有类似dewalt的外观，漂亮

ahyj8888 · 发表于 2017-5-31 19:42:01

大师级的作品，赞一个。

听春雨 · 发表于 2017-6-10 10:20:30

爱上家里木 · 发表于 2017-6-26 19:40:54

高手，好西利

yyzzjj55 · 发表于 2017-7-6 16:08:11

只能膜拜了，太牛啦！谁说中国人动手不行啊？

figust · 发表于 2017-7-6 17:12:32

yyzzjj55 发表于 2017-7-6 16:08 5 C6 J* W( W+ |- r, _9 `$ B: q
只能膜拜了，太牛啦！谁说中国人动手不行啊？

过奖，谢谢！

锂电芒果 · 发表于 2017-7-10 13:17:48

真厉害
