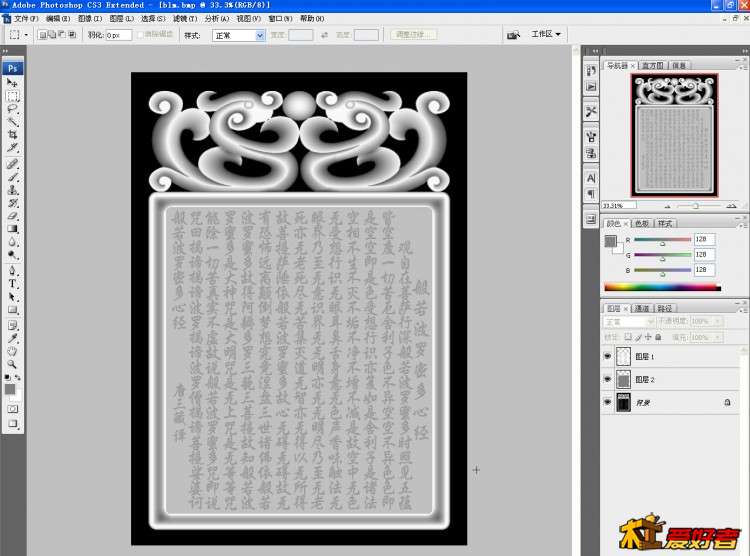

雕刻心经练练手，附上灰度图，给像我一样的新手提供方便

zfskj

blodd123 发表于 2017-4-11 18:12
; `2 ]# V- c2 ~" }( Z走轮廓用的什么刀啊

  b( W! B: |- _3 U: l) L/ S& r铣边框用的3.175x22 螺旋铣刀

zfskj

rebelking 发表于 2017-4-11 19:04
2 p. D. F8 r* ~% yF1200，46牌子一个小时应该可以搞定！

0 @, J! ~$ D, ^你的牌子多大的，行距多少？

; p4 x$ }3 N7 w50x70吧 行距0.04,可能电机设置的问题，以前是640 1000 200  现在改成 640 500 50 雕刻了6个小时
) z2 G6 C/ v4 t1 K

zfskj

billyaouk 发表于 2017-4-11 19:15
9 p, }8 ?% B) C0 X& _' r9 P  A中间貌似断刀了

0 H% J6 t4 n$ X7 u  b4 A0 a* I可能刀尖断了吧 中途停了好几次，不知道是软件错误，还是电磁干扰，直接紧急复位

雨涵

南京宝住 发表于 2017-4-11 19:34
5 Z( d/ z" ^$ y, x4 s2 E) e只阴刻字，其他不变。

! [4 z# i) a+ N! m. v% q那先分离矢量 然后选取字那部分是矢量改变好就行了
1 g( {* d, H) u& F+ F' D

rebelking

感觉你这MACH3设置问题吧，我的640位置设置的好像是2000，其余的好像也比较高。
0 `) _+ D$ f  @- T* o5 g
# z3 S( T4 _5 ~% j; Q你MACH3设置成640，你在AC里设置成2000也没意义，机器实际最高就到640

南京宝住

雨涵 发表于 2017-4-11 20:22
/ i0 k+ W0 a. A' N: U; G那先分离矢量 然后选取字那部分是矢量改变好就行了

谢谢
+ |, T0 Q' ~6 {. `7 C

zfskj

rebelking 发表于 2017-4-11 20:47
感觉你这MACH3设置问题吧，我的640位置设置的好像是2000，其余的好像也比较高。
5 Z* Q  z8 J9 P5 c* V% ?) ^. @2 G
  u! T, w# |+ ~7 Z$ J  x你MACH3设置成640，你在 ...

5 K& l/ A! t- ~4 U: \7 t. b这个不是根据螺距设置的吗，细分16 16x200/5=640啊
* g  L! `3 e# c0 I

歌子

南京宝住 发表于 2017-4-11 19:13
这个图我有，我想把字改成阴刻。还没研究透，准备再试试。

) Y& ]) K# ^. z( D: y* }很好做的用ps选区框，复制一层，反转一下，再新建一层放中间，调节复制层不透明度，就可以得到你想要的深度了，就这样就行了

挑战触手怪

你这个是因为加速度设小了，稍微加大后试试看
3 K% V+ ]' w4 h( n: K  X7 O

a3504

轮廓用的什么刀啊

企鹅弟弟

加速度好像有些慢了吧。

sunshb

你的z轴下沉了？还是换刀了？

zfskj

sunshb 发表于 2017-4-12 12:18
1 f: M- ?' s0 n* i$ z$ x  B' @你的z轴下沉了？还是换刀了？

没有换刀好像是下沉了
1 e! r# \, F2 V, H  a/ _4 V

阿余

billyaouk 发表于 2017-4-11 19:15
中间貌似断刀了

" @) u5 l- _7 G; t5 r  V我觉得也是, 但是看起来, 后面部分又是一样高,  中间那条线, 肯定那里出过点问题.

阿余

歌子 发表于 2017-4-12 10:44
很好做的用ps选区框，复制一层，反转一下，再新建一层放中间，调节复制层不透明度，就可以得到你想要的深 ...

; x" E0 C1 ~9 O2 F$ K2 c' C, m这个, 还是要在ARTCAM中比较好弄, 容易设成自己想要的深度, PS那个灰度转成深度,毕竟不直观.
