怎么让电机跟无动力主轴直驱？不用皮带。

工藤静香

/db北方的狼 发表于 2017-4-10 08:13
4 W5 d( y9 d+ O3 ]$ c8 g( G这个不是直连的。就是个改造的无刷电主轴，把三轮车电机的轴车去直接用ER杆代替就可以了中华论坛 ...

: r8 t) \% y" C你在哪里看到的，能给个链接么，我搜了老半天了，只看到雕刻机的……，中华论坛太大了。
0 ?7 z- u2 H  [: G5 c
% ^( X) }3 U( z' C7 F5 U

工藤静香

WYA三寸钉 发表于 2017-4-10 12:25
' k4 f  `6 R. A/ f. S把原来电机的轴拆出来换成主轴的轴就行了，重新车个端盖

这样er轴尾端也得车成17左右，还得车出轴键，而且还要保证两者同心度一致，挺麻烦的，还是改成皮带制作方面方便点。

769966888

这个是把原来电机转子的轴去掉。然后把无动力主轴一端加工好塞在电机转子里面。再把无动力主轴固定在电机一端的端盖上。因为无动力主轴的稳定性较高，所以用起来好多了。

工藤静香

中原DIY 发表于 2017-4-10 12:00
楼主的铣床做的咋样了？无刷电机直连是不错，不过这个同心要求高

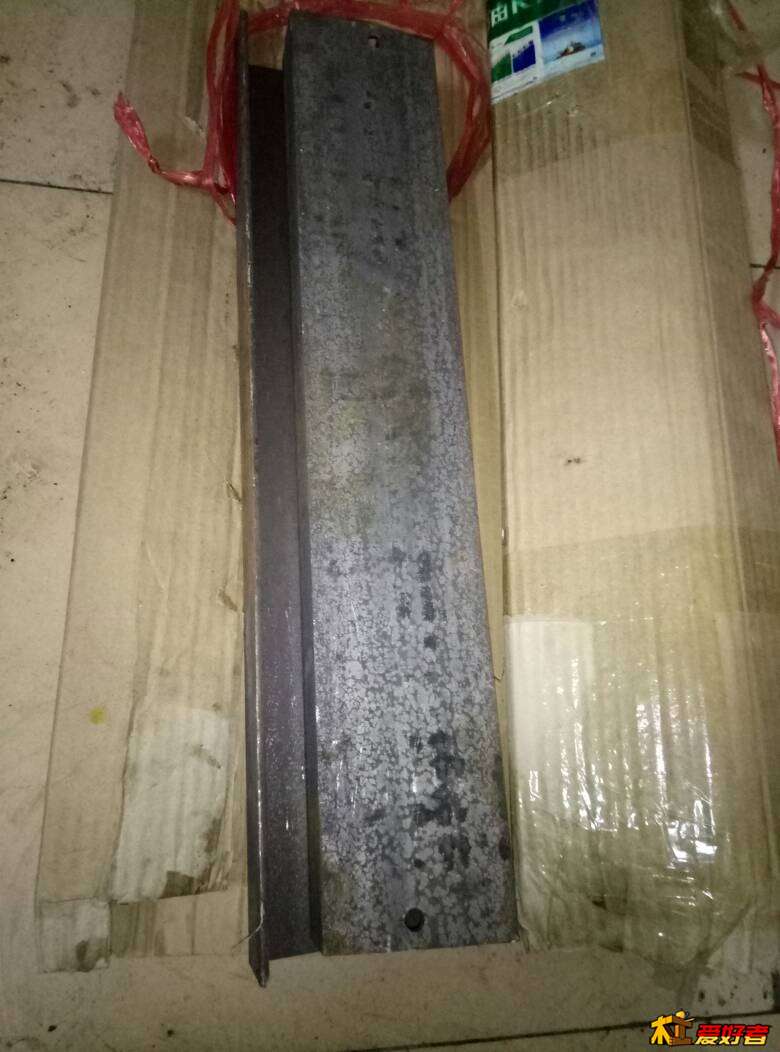

        前几天清明回去了，所以还没搞，好的是槽钢在老家找到了，批发商那里有剪成60mm的3节槽钢，可能是以前自己拿来用的吧，我看到两端都打有孔，我花了40块钱买了，可能去收购站会便宜点，但40块钱而已也就不想那么省了。
        电焊机老家有，现在回来工作了，只能找人焊接了，应该一周时间可以完工。三轮车电机直驱虽然更好，但是没有车床找人加工太繁琐，还是皮带吧，正好用手电钻做动力，也省个电机的钱。到时候做成了@你，

* l$ c( ^* ~- a( a" n) }! o

工藤静香

769966888 发表于 2017-4-10 14:46
& G0 g* P- e( o% P, k这个是把原来电机转子的轴去掉。然后把无动力主轴一端加工好塞在电机转子里面。再把无动力主轴固定在电机一 ...

嗯，如果是这样，这个端盖我用刹车盘充当，外加工太贵了，尽可能用手头现成的。
9 t' [5 ]9 w" F1 x* \% L& b
: Q8 @. V5 _6 H( U

769966888

工藤静香 发表于 2017-4-10 15:03
4 ]6 \% v. H# |6 a嗯，如果是这样，这个端盖我用刹车盘充当，外加工太贵了，尽可能用手头现成的。

电机转子与定子间隙不到1mm，还要必须垂直。不然震动太大，必须机加工。不然精度达不到。
0 q9 Z, m( U1 Z/ z

徐2871

他是把原来电机转子的轴拆掉，又做了一根轴，一端和原电机的轴尺寸相同（电机内），伸出电机的轴在和钻杆的er相连接就可以了。其实电机轴可以接的，在需要接的轴上直接开个和电机轴一样粗的空，在做个键槽，接好后需要配动平衡，不然转起来会抖动。

ahyj8888

感谢分享

工藤静香

徐2871 发表于 2017-4-10 19:11
) Q. P  ^8 v, G5 {' |8 Y他是把原来电机转子的轴拆掉，又做了一根轴，一端和原电机的轴尺寸相同（电机内），伸出电机的轴在和钻杆的 ...

        看了一天了，看明白一些了，作者是把转子的轴去掉没错，但是却没有另外加工一根连接轴，也没有保留原电机的轴，整个无刷主轴的轴心就是一根孤零零的er主轴，套进电机的磁钢就完事儿了。

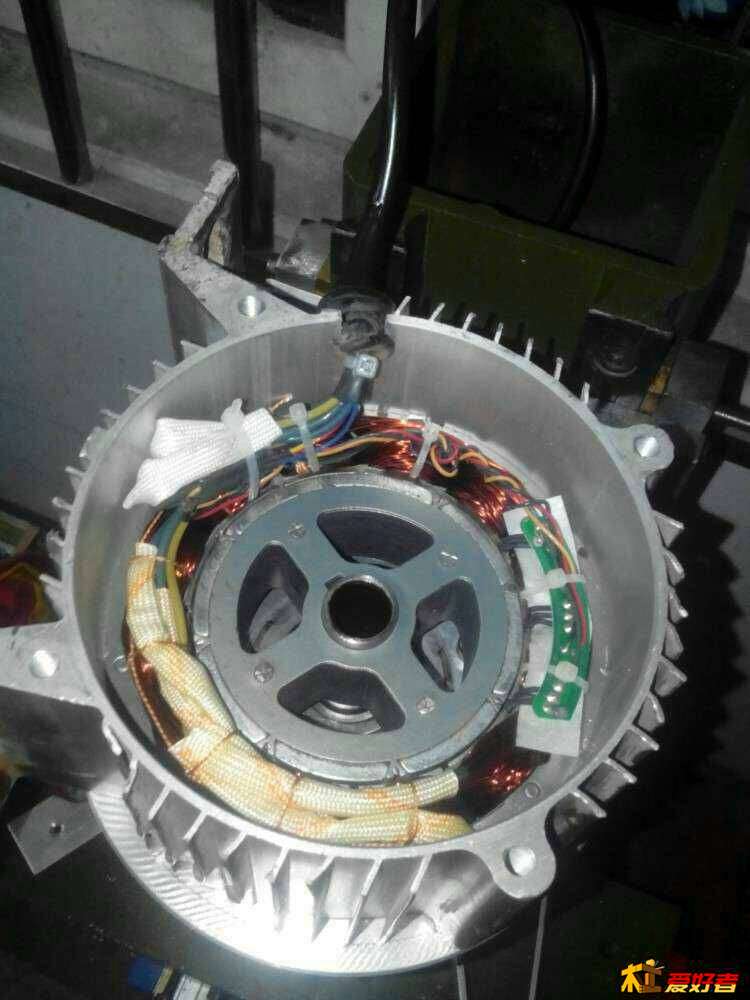

        作者的这个无刷主轴的特点就是:整个电机只保留磁钢，线圈外壳，后盖，前盖是自己加工的还是对原有前盖加工不确定，而原有的电机轴心和两个6203轴承全都不用。后盖本身有个6203的轴承位，里面没有轴承，只起到封闭作用，后盖到磁钢之间是空的。

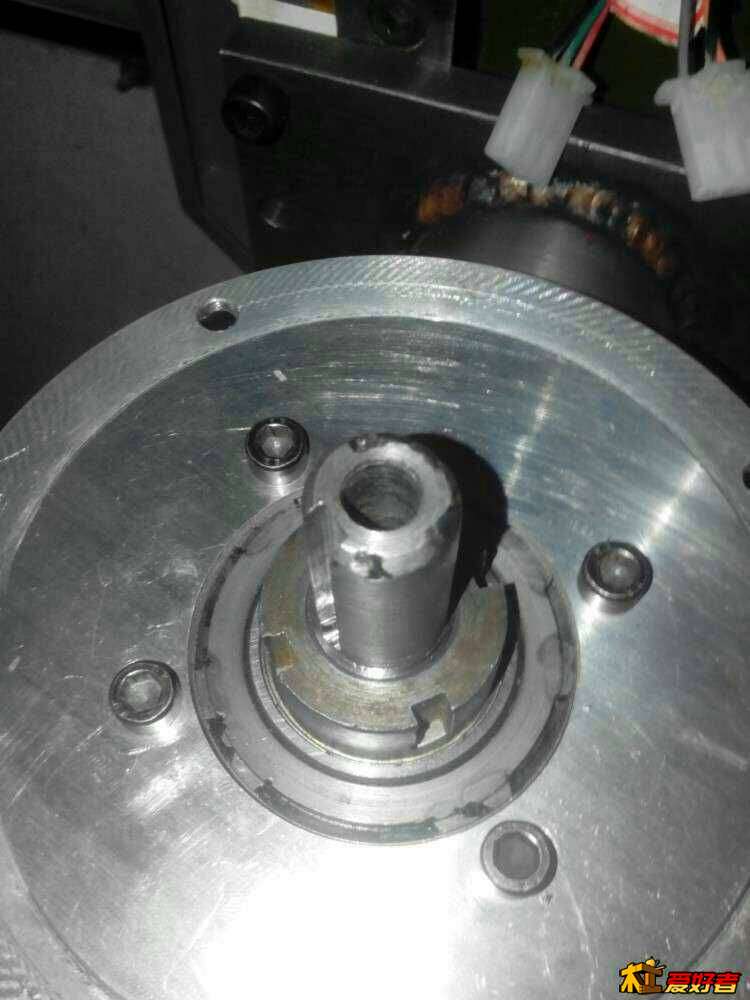

$ T5 Q* C6 w2 W' {* o- @       作者的加工只有两大步骤和一个最后组装过程:1  er轴杆尾端车加工，以保证插入磁钢；2  车加工前盖，套入er主轴，打孔，攻丝，将主轴和前盖固定；3 最后将磁钢套入er主轴尾端，下面有个m型螺母，限位拧紧，套上线圈外壳，如果前面的测量和加工得好，定子和转子间隙是符合动平衡的，万一不行再搞，最后拧上后盖，后盖只起到密封作用。

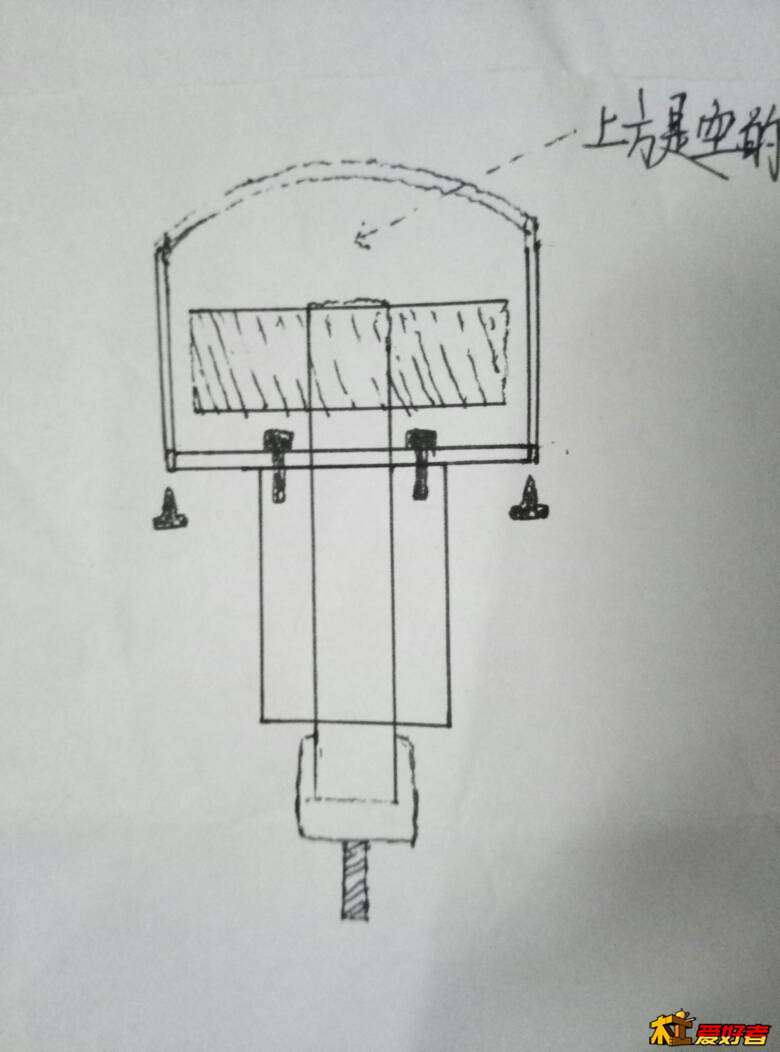

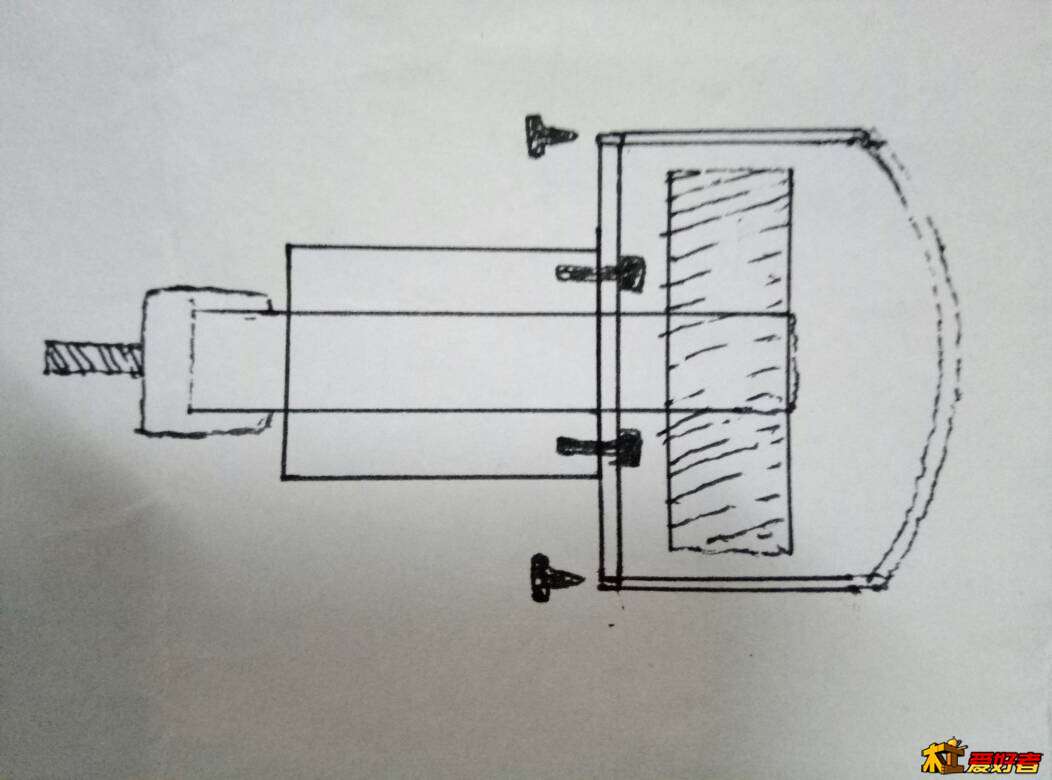

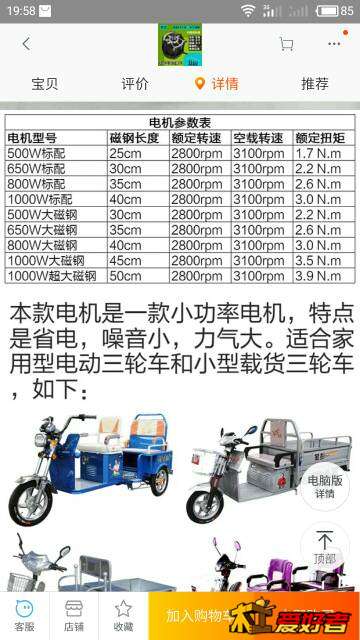

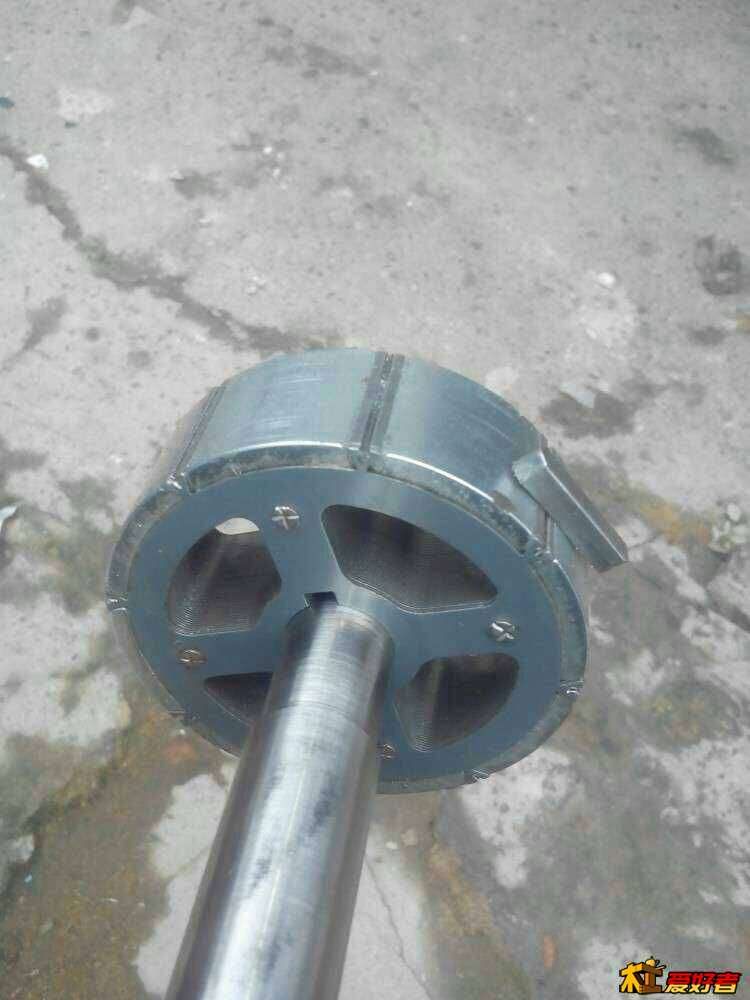

        后盖很可能只起到密封作用，因为作者有一张图显示er轴杆尾端完全套进磁钢，没有余量容纳原来电机的轴杆，而且图上所示磁钢厚度在25-30mm之间，我还画了图片。
8 Y9 c6 J) s( m3 w2 |
, z! L3 A/ j2 X5 a

4 d* Y1 Y( O, r1 {! {/ I  ^


* a5 e; n) m2 z8 g5 D) O  t

徐2871

应该不是那个轴，我记得动力头里面的轴是花键轴。你拿刹车片改，和电机定子的同心很难固定，搞不好电机要扫镗的。你在哪里如果在上海用我的车床加工免费。

xwfd38

徐2871 发表于 2017-4-11 16:48
应该不是那个轴，我记得动力头里面的轴是花键轴。你拿刹车片改，和电机定子的同心很难固定，搞不好电机要扫 ...

. B/ n. h% N3 p! e4 G你真是好人。向你致敬。
: w$ R+ N9 I& S* h5 L4 i) a* J* x; }

sky897648139

联轴器完爆，梅花弹性联轴器

yinjianjunmg

) o6 _0 o  z1 Z6 i7 }

工藤静香 发表于 2017-4-10 21:01
看了一天了，看明白一些了，作者是把转子的轴去掉没错，但是却没有另外加工一根连接轴，也没有保 ...

8 S  s4 D# r' q6 L

老大您的分析相当到位！

不知道您的神器有没有诞生，望您发个图让大家赏识赏识！
