机械蜂鸟组装图英文版（PDF格式）

autocad2010 · 发表于 2017-4-6 14:59:22

本帖最后由 autocad2010 于 2017-4-6 15:03 编辑

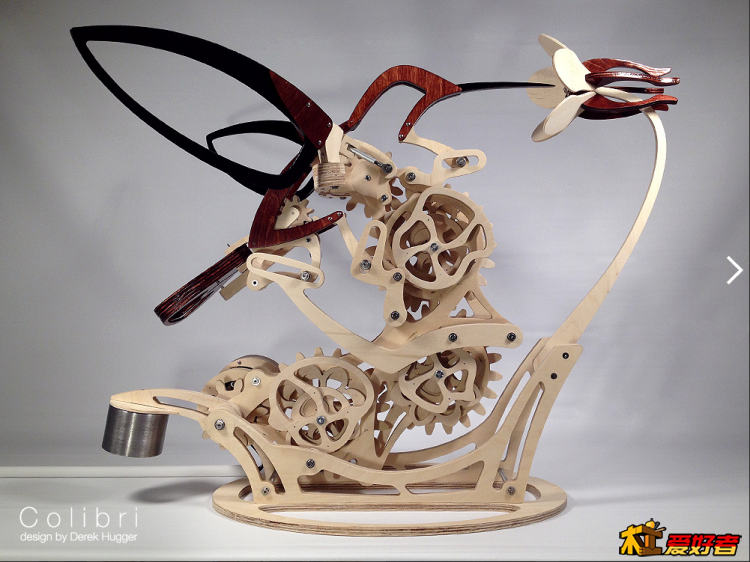

1.机械蜂鸟的原版图
2.尺寸大小可以参照图上的数据（把图上的英寸自己转成毫米）
3.自己动手加工零配件组装
4.谁还有更详细的图纸和数据可以分享分享吧

lyy679 · 发表于 2017-4-6 16:10:21

这个是什么？

simonov · 发表于 2017-4-6 16:21:00

这个厉害了，估计没有激光或数控机床之类的东西玩不转

alin999 · 发表于 2017-4-6 17:11:17

2个刨花没了只有装配图没图纸

VAIOO · 发表于 2017-4-6 17:29:47

会动的？

18904185355 · 发表于 2017-4-6 17:44:38

jinshijia · 发表于 2017-4-6 17:51:00

simonov 发表于 2017-4-6 16:21 ) P( R2 @" L, e' ?
这个厉害了，估计没有激光或数控机床之类的东西玩不转

用cnc

pinkama · 发表于 2017-4-11 11:30:55

感谢分享！！

zhanggg · 发表于 2017-4-14 14:52:54

好好学习一下

one486 · 发表于 2017-4-16 01:05:28

xiefanxiu · 发表于 2017-4-24 17:44:42

看着高大上，估计加上蒙皮就更漂亮了

杞缘 · 发表于 2017-6-6 13:29:49

zhaoyu101 · 发表于 2019-3-12 14:45:30

冒着看不懂、加工不了的风险下载一看

zhaoyu101 · 发表于 2019-3-13 14:30:48

PDF里面的图纸不全，缺少几个关键数据

鸡蛋 · 发表于 2019-3-15 08:23:39

zhaoyu101 发表于 2019-3-13 14:30' B4 D) j' X9 f+ L
PDF里面的图纸不全，缺少几个关键数据

这是老外网站放出来可以免费下载的版本，原版就是缺页的。
要完整版本的话就要找老外花钱买了，不想花钱就只能将就着用这个缺页版本了。
