高标准打造一台超高精度的雕铣机（底座篇）

wyjoo1 · 发表于 2017-4-16 11:37:53

也准备做台雕刻机，想知道是怎么测量的，手头也有个杠杆表，楼主能具说下吗

北京木匠 · 发表于 2017-4-16 13:04:17

本帖最后由北京木匠于 2017-4-16 13:08 编辑

数控界的μm级别的神油大师已经被彻底轰出机械圈了，我的神油版块也彻底封闭，神油大师无奈跑木坛开坛论道，看来真正的μm级高手们都齐聚木坛了。不知我群友的神油主轴轴承抱死的善后如何了。

wyjoo1 · 发表于 2017-4-16 14:07:01

北京木匠发表于 2017-4-16 13:04
( \! d7 O( `" L9 ^ v( w5 S数控界的μm级别的神油大师已经被彻底轰出机械圈了，我的神油版块也彻底封闭，神油大师无奈跑木坛开坛论道 ...

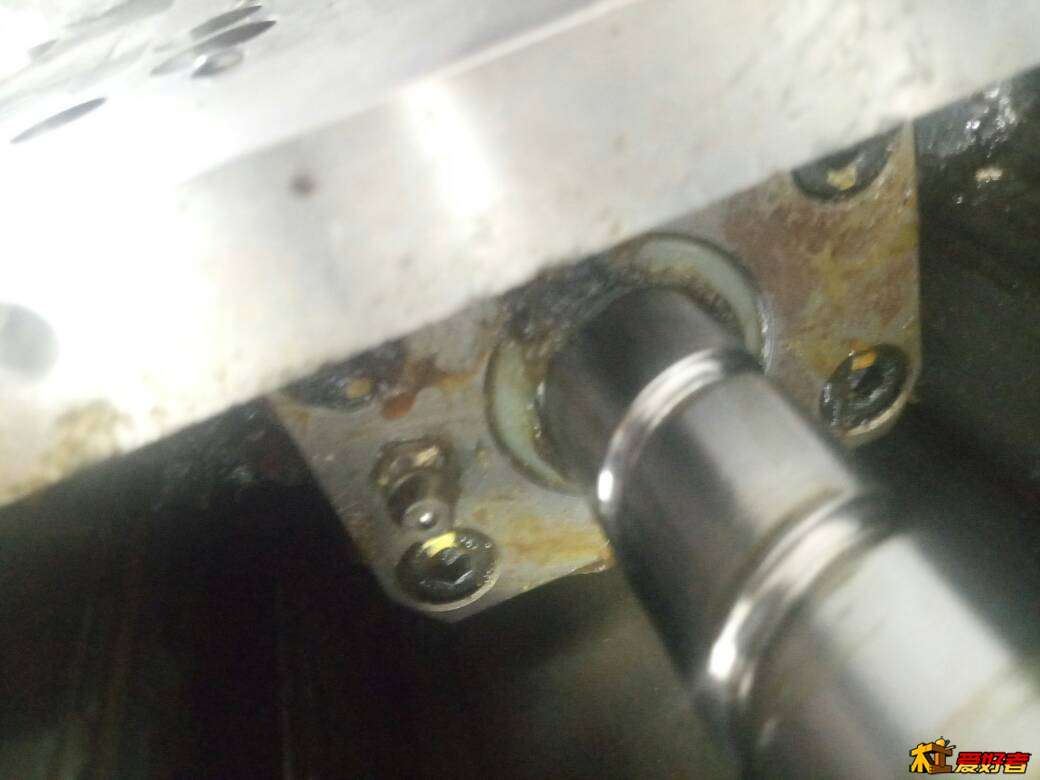

晕，感这帖不错的啊，可学的东西不少，楼主继续吧，另外还想请教下，那油路接头的滑块端是怎么连接的呢，不会是把原油嘴拆除，再加的铜油嘴吧，我的滑台油嘴是这样的，想加油脂，不知咋加

wyjoo1 · 发表于 2017-4-16 14:14:16

wyjoo1 发表于 2017-4-16 14:07 B' E) B& E+ t8 h
晕，感这帖不错的啊，可学的东西不少，楼主继续吧，另外还想请教下，那油路接头的滑块端是怎么连接的 ...

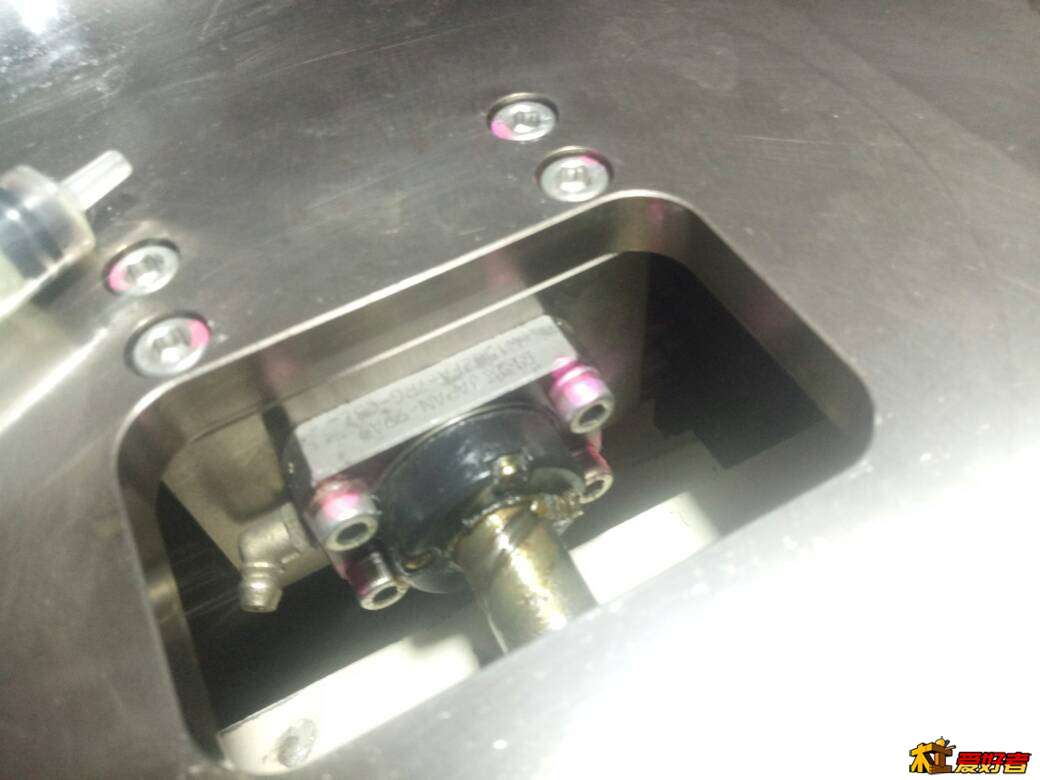

这样的

15818000200 · 发表于 2017-4-17 07:33:34

wyjoo1 发表于 2017-4-16 14:07 9 d$ F4 R8 O" |4 D; g+ B
晕，感这帖不错的啊，可学的东西不少，楼主继续吧，另外还想请教下，那油路接头的滑块端是怎么连接的 ...

是的，就是要拆掉原来的注油嘴，换铜管的接头。如果你只是想加黄油脂，买个黄油抢，压住嘴直接打进去就可以了……

wyjoo1 · 发表于 2017-4-17 11:03:42

15818000200 发表于 2017-4-17 07:33 * t, k& [9 O3 d6 r- r7 F, s
是的，就是要拆掉原来的注油嘴，换铜管的接头。如果你只是想加黄油脂，买个黄油抢，压住嘴直接打进去就可 ...

是的，只准备加油脂，毕竟家里用，搞的到处是油，也挺头疼的，另外还想请教下，滚珠丝杆和方滑块加哪种黄油好呢，这种行不，另外没见帖子更新了啊，感觉你这个制作还是挺专业的，支持持续更新，给我们这些业余diy的一个参考，毕竟业余最终还是要往专业方面靠的，要不然diy怎么会有进步呢

15818000200 · 发表于 2017-4-20 15:01:36

wyjoo1 发表于 2017-4-17 11:03 ! \% l" ?4 Z) y; ?9 y/ _. ~ j
是的，只准备加油脂，毕竟家里用，搞的到处是油，也挺头疼的，另外还想请教下，滚珠丝杆和方滑块加哪种黄 ...

这种凑合用，没有问题。主要抗水抗流失性能要好，极压温度要求不高。

wyjoo1 · 发表于 2017-4-20 15:53:56

15818000200 发表于 2017-4-20 15:01
* h5 m! x1 x* h, F3 `% V这种凑合用，没有问题。主要抗水抗流失性能要好，极压温度要求不高。

新人，啥也不懂，

还有个问题想请教下，双丝杆y轴，4根15的方轨，能带动85公斤的龙门不，真的有点担心这个，如果不行，就要推倒重来了

jingjifanqu · 发表于 2017-4-20 21:10:05

研磨？请教楼主如何研磨的？用砂条？还是用粗糙度标准块？还是对搓？真心请教。

xcj126921 · 发表于 2017-5-3 19:52:58

楼主你好，好不容易翻到你的帖子（前段时间看过现已存入搜藏夹）机子现在进展怎样了?
我有台小型铸铁机，朋友帮搞的。也想给装一套润滑供油管路，看你的管路布排非常规范整齐想照着搞一搞。望大神指个路1、每个周的管路是独立的是吧，搞什么供油？（手动还是油泵）2、这些配件是自己搞还是能买到？能否给个链接？3、对滑块没研究过，看图有两个滑块是侧面供油，但侧面好像没有孔，要自己开孔吗？4、最后，搞的过程要注意些什么问题？
谢谢！QQ1806639233
