求教：主轴电机重约4kg，Z轴需要加配重平衡吗？

sunshb · 发表于 2017-3-30 14:31:55

dj0864 发表于 2017-3-30 12:06
" K7 }& j) j/ v- ]: v( h你要加配重干什么？平衡主轴重量吗？四公斤在机加工设备上是基本可以忽略的重量。八斤没一只钳子重跟大点的 ...

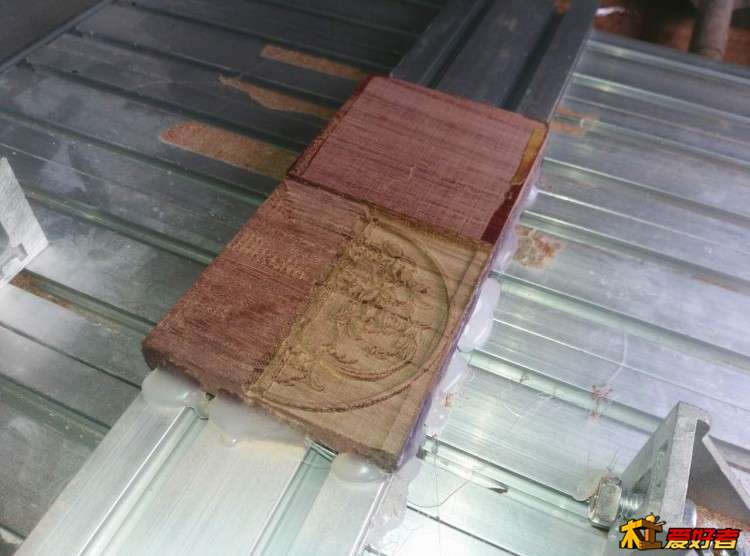

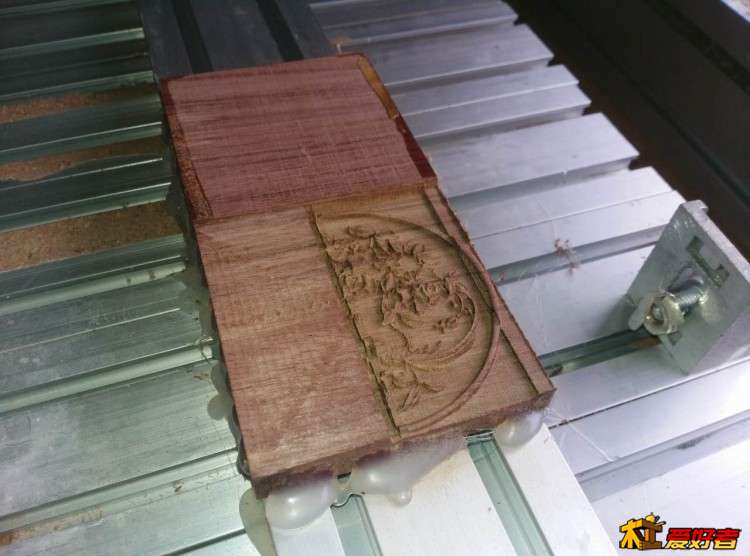

z轴时不时的出现台阶式下沉，查来查去查不到原因，我手动z轴，x轴，y轴，发现z轴的力并不大，所以我也觉得不是配重的问题，，，，，

dj0864 · 发表于 2017-3-30 15:59:36

sunshb 发表于 2017-3-30 14:313 `" `# L" e' N! W/ `* B- d
z轴时不时的出现台阶式下沉，查来查去查不到原因，我手动z轴，x轴，y轴，发现z轴的力并不大，所以我也觉 ...

什么叫时不时？

还会复原？一直下沉？

是机器还是工件？

是不是螺母回差造成的？具体表现在什么时候什么情况？留意一下

你知道机器加工的时候轴箱跟径向两种力同时存在那么既然有台阶出现，一定是原本积压的轴向力突然释放。导致机器的轴向变形。

横梁工作面导轨丝杆主轴夹具。

刚性差产生的面大多留意一下什么情况下出现

sunshb · 发表于 2017-3-31 20:32:22

dj0864 发表于 2017-3-30 15:59
2 U" E3 u! ^0 j6 u( Q) W什么叫时不时？
4 j6 `! P6 k0 j. O! ^/ Z. \. x3 V! ]2 n$ h+ B
还会复原？一直下沉？

时不时是指不定什么时候，没有规律可以寻。
机器是新机器，硬件都检查数次了
下降一个台阶后，会一直保持，而软件界面里都正常。

往事随风去吧 · 发表于 2017-3-31 20:46:05

你这Z轴运动重量哪来的4KG？

sunshb · 发表于 2017-3-31 21:00:11

往事随风去吧发表于 2017-3-31 20:46: B* X6 h4 z8 _3 o* E" I/ e3 m
你这Z轴运动重量哪来的4KG？

z轴自重

dj0864 · 发表于 2017-3-31 22:08:27

你查过刀路吗？手动铣个平面会不会出现这个情况？或者就铣个平面会不会这样？

往事随风去吧 · 发表于 2017-3-31 22:19:01

sunshb 发表于 2017-3-31 21:00
, p+ x, P/ Y, X( pz轴自重

你在说配重，配重=自重？配重要衡量Z轴运动重量才对的，你的最多不超过2,5KG。
& o4 n! L Y( s" c" A; u8 x5 S/ Y

siwk · 发表于 2017-4-21 13:45:26

sunshb 发表于 2017-3-30 11:09
5 e1 M6 B% c+ d! ~4kg要配重吗？57步进电机，1.2Nm扭矩，丝杠距5mm

我的6Kg多.........无动力主轴
你用的是E543吧，这电机其实很不错。

sunshb · 发表于 2017-4-21 20:56:00

dj0864 发表于 2017-3-31 22:087 V% d4 l% g# r; d3 E2 _0 `
你查过刀路吗？手动铣个平面会不会出现这个情况？或者就铣个平面会不会这样？

刀路没问题，现在找到原因了，电源问题，换了足功率电源没有再出过问题

backkom5166 · 发表于 2017-4-21 22:54:46

区区4kg算啥，我14kg照样跑，不用配重

sunshb · 发表于 2017-4-22 10:25:10

backkom5166 发表于 2017-4-21 22:54
! o# _; |! Q6 j0 E5 _区区4kg算啥，我14kg照样跑，不用配重

也是57步进电机？1.2nm扭矩？你最大进给调到多少了？

dgpower · 发表于 2017-4-22 11:30:24

sunshb 发表于 2017-4-21 20:56
% N; U% Q, P1 Y, T. }0 g% h刀路没问题，现在找到原因了，电源问题，换了足功率电源没有再出过问题

恭喜，查到原因就好

电源问题导致这种疑难杂症，也是想不到。立此存照

backkom5166 · 发表于 2017-4-22 12:00:39

sunshb 发表于 2017-4-22 10:25
4 u: c4 V5 U- P K也是57步进电机？1.2nm扭矩？你最大进给调到多少了？

是的，最大1000,快了就丢步

sunshb · 发表于 2017-4-22 12:39:34

dgpower 发表于 2017-4-22 11:30( D; R6 H8 M/ g8 u" k* R
恭喜，查到原因就好
4 ?7 M( @6 D6 [4 Z2 F$ D: ~" ^& a5 D" ^9 P" H
电源问题导致这种疑难杂症，也是想不到。立此存照

不停的换，最后换到电源，一步一步试出来的，电源功率虚标，，，，

hlh7914 · 发表于 2017-5-10 01:41:15

dj0864 发表于 2017-3-30 04:06
- V/ b5 v# C5 U; t你要加配重干什么？平衡主轴重量吗？四公斤在机加工设备上是基本可以忽略的重量。八斤没一只钳子重跟大点的 ...

说到点子上了
