本帖最后由 ztzp 于 2017-4-16 00:48 编辑 # W8 v- f1 }/ l4 @/ J, {6 o
& [5 V9 \5 F- s在以上几个师傅的帮助下，我初步确定是电机问题。
, U4 v* S& ^/ L x考虑到单相电机的其它问题，所以与厂家联系后答应给我换一个三相电机。
* l, T. I8 c" [) x" D厂家在2017-04-02给我重新寄一个三相电机，同时我也将拆下来的那个单相电机寄回厂家。7 r7 y! ?5 f* U K

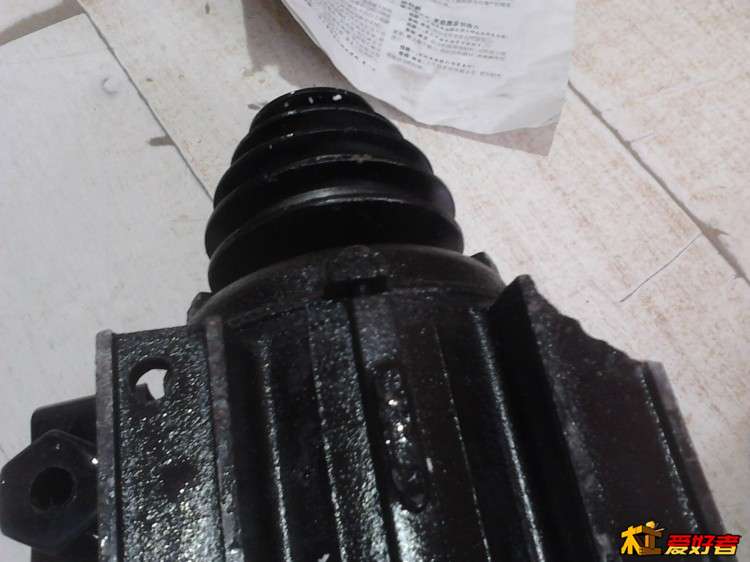

2017-04-04收到了厂家寄来的三相电机，当着快递的面拆开包装后，发现电机底座已被碰掉了一个安装角，但纸箱是好的，发现纸箱中只有几块不规则的泡沫，显然是包装不好，快递野蛮装卸造成的，拍照片后果断拒收，同时与厂家联系重发。
2 s9 K/ {" G# D1 }8 W% W6 a
0 K& M- R) p3 t3 K' Y) O

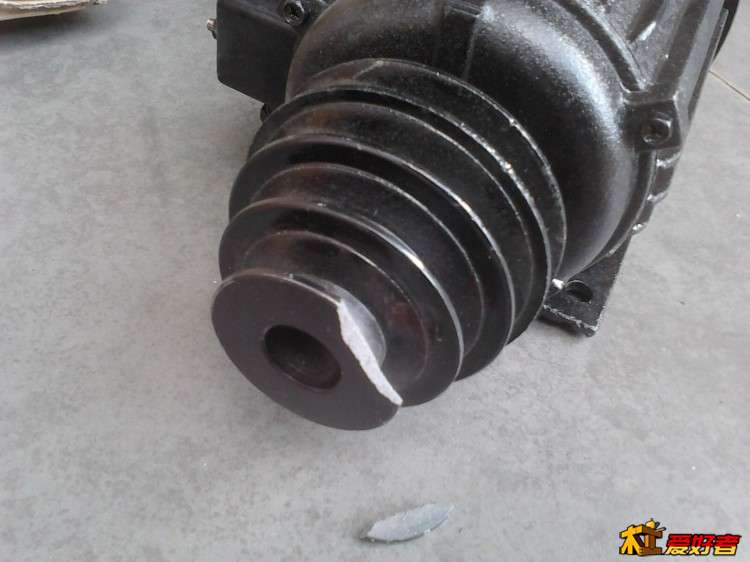

7 W1 W5 `2 D* z/ |0 f- V1 Q* \+ R2017-04-08又收到了厂家第二次寄来的电机，还是当着快递的面拆开包装后，发现这一次的包装比前一次好了，特别是底座加强了减振措施，在底座上以及电机周边都用泡沫垫好，并用胶带缠紧。仔细检查后发现电机底座是好的，但皮带轮又被磕破了一块。我造！又与厂家联系，厂家也很无奈，他们说这个包裹还是请快递包装的。- Z/ a4 r5 Z/ b3 K( B) j4 u
没有办法。只好又拒收。
& c% ^! P. ]* R* k& D7 z
9 q) X. D! {/ L4 F
# p9 c% c& M& i" c" i
在快递点，我多了个心眼，与他们商量后，我从家里把邮购来的变频器拿去试一下电机的运转情况，主要想测试一下变频器是否能与电机配套。
; [4 U# @$ B+ S. j+ T/ T6 {' P+ i2 Y( l经测试发现电机功率好象比我想象的小，而且电机接线盒中只有三根线，回家百度后才明白3KW以下的三相电机都是接成“星形”接法，只能接三相380V的电，而我买的变频器是220V的三相电输出。如果按“星形”接法的话，功率肯定小，220V的三相电，电机必须接成“三角形”接法。而这个电机既然只有三根线，那我就无法将它改成“三角形”接法，除非将电机外壳拆开，但要拆开外壳则要先拆下皮带轮，这个我既没有工具，也没有经验，为了避免麻烦，在将电机退回的同时，又与厂家再次联系，请他们在重新寄电机来以前，帮我把电机的绕组接成“三角形”接法，或者将电机的三个绕组的6根线给我引出到接线盒中，今后由我自己来接。
! G1 J* M+ g0 G/ |5 [5 D2017-04-15收到了第三次寄来的电机，在去快递的途中我一直在想，这一次又是哪里被碰破了。
7 r- p' L# Y3 \6 t3 Q在快递点看到了我的电机，包了很大一个包裹，外边是个木箱，但野蛮的快递又将木箱碰烂了一面，怀着忐忑不安的心情我小心翼翼地拆开包裹，发现整个电机都是用充气垫包了几层，并用胶带缠紧，拆出电机后，翻来覆去地查看，这一次再也没有发现有任何地方损坏了。
7 r$ C: i5 O! ^% Y8 |, ]0 q% y
$ K$ P. T! H2 @ J2 e! l' S- q, L7 L
- D# a3 o( m! Z& a, y6 V, j3 e谢天谢地，事不过三。
7 D; i" _- U+ I& `将电机搬回家后，拆开接线盒，发现是标准的6个镙丝的接线盒，既可以接成“三角形”，又可以接成“星形”，厂家是帮我接成“三角形”的。
- r7 b/ s0 c' R我将变频器输出的220V的三相电接到电机上，按下变频器的“启动”开关后，电机启动了，但始终感觉电机的功率不够，转速也慢，并且发热很快，一分钟不到，电机外壳就烫手，赶快关闭变频器。
& [5 E9 |/ H& P- N+ O+ N然后又将电机接成“星形”接法，发现电机根本就不会自行启动，要用手转一下皮带轮，电机才转。7 m5 c6 o) q5 g* r
这不应该啊！& a" O1 q4 ~' z, i( s
首先，变频器由于与上一个碰坏皮带轮的电机验证过是好的，那问题就应该是出在电机上。# e' g% D2 {; i- X0 a
在吃饭时就想到可能是电机的三个绕组中的一个的头尾接反了。" Q6 A- h; k: z) r1 Y
吃完饭后在“百度”上查三相电机绕组头尾的判断方法，按照其中一种方法测试接线盒中的绕组，发现确实有一组头尾被接反了。
# r l5 g; a% a3 _$ C将它们调换后，再通电测试，一切都正常了。

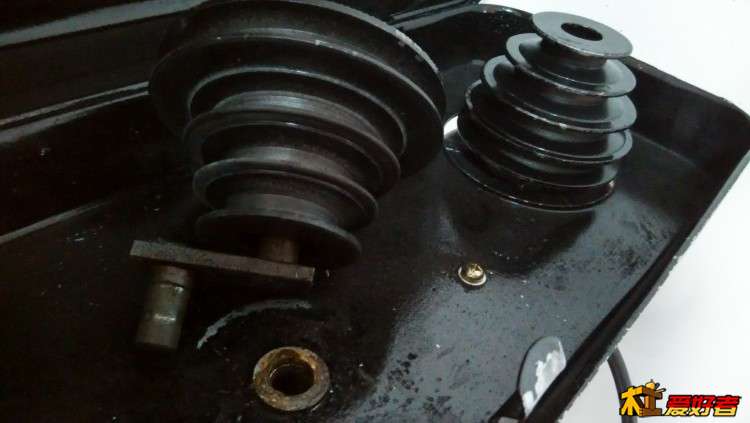

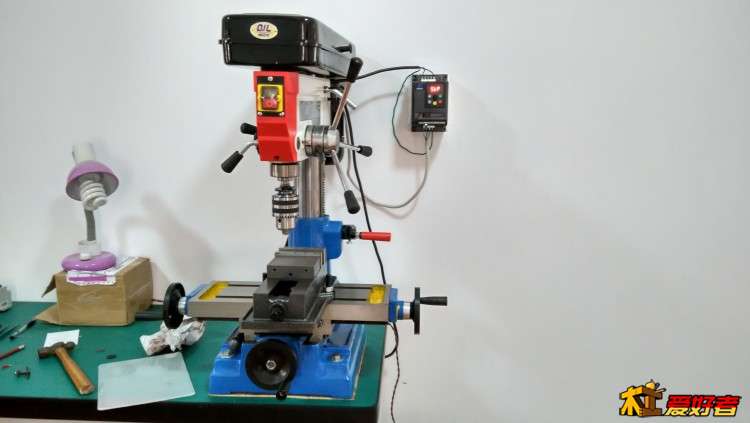

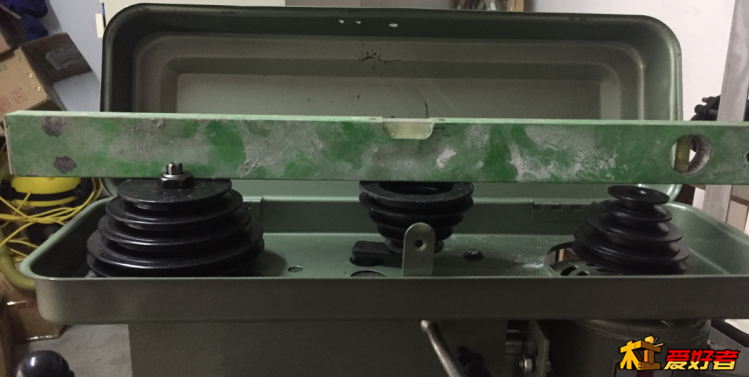

9 N6 c8 j$ u; V8 i9 }8 z/ ~, c1 n* K将电机固定到台钻上后，按“wuweiz”师傅说的方法，将三个皮带轮调整在一个水平线上，通电后，台钻很轻松地启动了，转速正常，噪音也小，电机也不发热了。" B: {2 Z9 W% @2 E
通过变频器面板上的旋纽调整频率（我设置为：40~60Hz），电机的转速也随着改变，频率越高，转速越快。, _$ H* L- M/ c0 i, S6 z, _: g
通过这一次的遭遇，我体会到，家用动力电机最好还是选择三相电机为好（三相电机的优点我就不在这里说了），无非就是加一个变频器而已。! `/ ^. @! k# C. A" V. r
我的台钻电机是550W，而变频器我买的是1.5KW，多一点余量，为今后再添置其它电机设备做好准备。
! R7 U! o9 O, d明天将变频器与空气开关固定在墙上，重新布线后再发图。
0 a" X+ r- \$ p+ c' d最后，谢谢各位师傅对我的帮助。" f$ Q# u* O# ?, k. ?* w+ F
' G4 b0 C( `# S Q1 j
附：
; Y$ r% v5 I0 J8 y0 { I三相绕组电动机极性判别方法% b3 p3 J" p' c5 i1 H0 }
指针万能表打到电流最小档，分别并接在每个绕组的两端。用1.5V电池一个，先选任一绕组碰触（不是长时间接触）电池两端，观察指针偏转方向，方向一致、表笔相同的均为同名端。最后选已知同名端绕组碰触电池，根据楞次定律判断剩余的那个绕组的同名端（如果理论基础好和熟练的话，最后一步的操作都可以不用继续了）。
; _; \$ H' j; ^! U+ z/ Z0 n) F( J- p; t- j
|
|
