求助 手持电磨锯薄缝的更好方案

卖银的

jdhfusk 发表于 2017-3-25 19:29
想到个方案，希望能帮助你。用个775电机装钻夹头装上你的锯片，然后固定在底板上。找块木头，中间打个孔， ...

8 i0 O, a6 K5 j1 g# t没了解过电机不知道速度好控制不，还有就是锯片要保证同心 不抖又要去定制夹具
3 s+ P+ E8 V! `  O6 l

sjsj

卖银的 发表于 2017-3-25 19:29
我看了 不适合 我需要手动解决方案 谢谢了

& s# K; _' F5 v9 A: H& Y机械加工铺子，可用锯片铣刀切，铣刀切便宜。。线切割可就贵多了。但线切可以切复杂图形，缝。。。。
2 X7 a3 M% b% m

Dayng

锯片换成金刚砂的试一试，还可以把电磨固定后，手持物件加工。

15333440072w

把电磨给固定了，要和固定平台有个高度，圆管也做个底下和边的平面夹住然后做个靠板（长点），把固定好的圆管靠住靠板推

jdhfusk

卖银的 发表于 2017-3-25 19:32
* H4 v9 y- c& q* P) w! x没了解过电机不知道速度好控制不，还有就是锯片要保证同心 不抖又要去定制夹具

淘宝一搜一大堆，固定的都有配套卖的，用螺丝就好了。底板搞块木板什么的，电源也有配套卖的，调速什么的这需要吗？大不了加个电阻就好了。再不行你固定牙机，侧面加个我说的东西，自己捏着棒子给进就好了。一开始总会费几个棒，调好了一劳永逸

卖银的

jdhfusk 发表于 2017-3-25 19:37
淘宝一搜一大堆，固定的都有配套卖的，用螺丝就好了。底板搞块木板什么的，电源也有配套卖的，调速什么的 ...

9 b! o! ?( h/ G) n' v* c4 Q! V8 K, S" s2 N目前固定牙机的夹具还没到 买了个显微镜架子
8 }" `7 D: a, F- H- T! d! T! r

qtkk

这么簿的锯片 必须固定，人手肯定不稳定，买根二手的小线轨，顺便推

dick_c

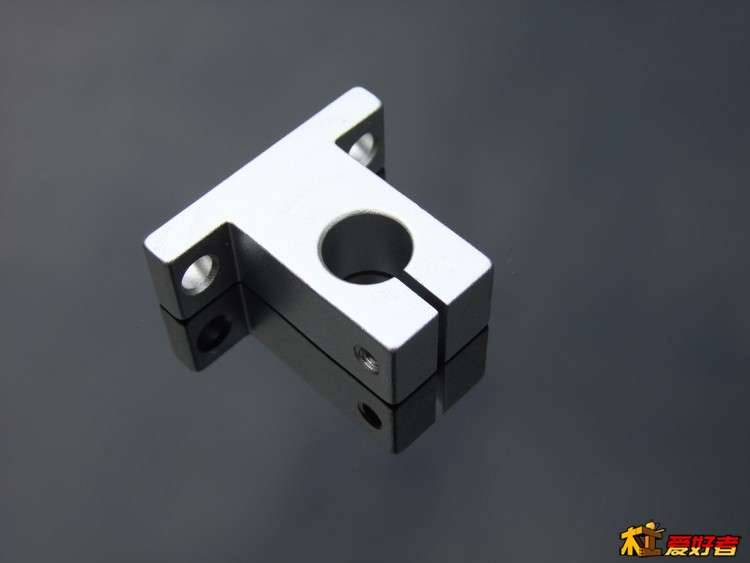

推荐机床的方案就不要提了，价格太贵。关键是不能手持，工件和工具都要固定住，夹具需自制，可以参考淘宝上轴承座结构，根据大小自己用金属自制，见图。进给也不能用腿，要用机械办法，最简单易行的可以仿造那些用显微镜支架做台钻的办法，把牙机用夹具横向固定在滑台上，把工件用夹具垂直固定在载物台上，类似卧式铣床这样，只需转动粗调旋钮就可以稳定精确进给了。

jdhfusk

卖银的 发表于 2017-3-25 19:43
目前固定牙机的夹具还没到 买了个显微镜架子

反正目前也只想的出这样的办法，更高级的那恕我愚昧，我想不出。如果一味的找方法而不愿稍微动一下手去尝试，害怕失败，那永远也找不到心仪的方法。那一点点的损失比起自己的身体都是不值得一提的，万一哪天锯片的碎片伤到自己怎么办？而且感觉你是批量生产的，做一个设备是很好的选择。像我要做一个小零件用手作麻烦，做个设备又没必要
( [2 S% Z, t; e

卖银的

dick_c 发表于 2017-3-25 19:53
" J8 j: g5 `- M9 W+ H! z2 _推荐机床的方案就不要提了，价格太贵。关键是不能手持，工件和工具都要固定住，夹具需自制，可以参考淘宝上 ...

这个方案 我也想到了因为牙机手柄是变径的24.2到24.9买了25.4的瞄准镜夹 等到货中
" ]& _1 o* b+ l, |' |

卖银的

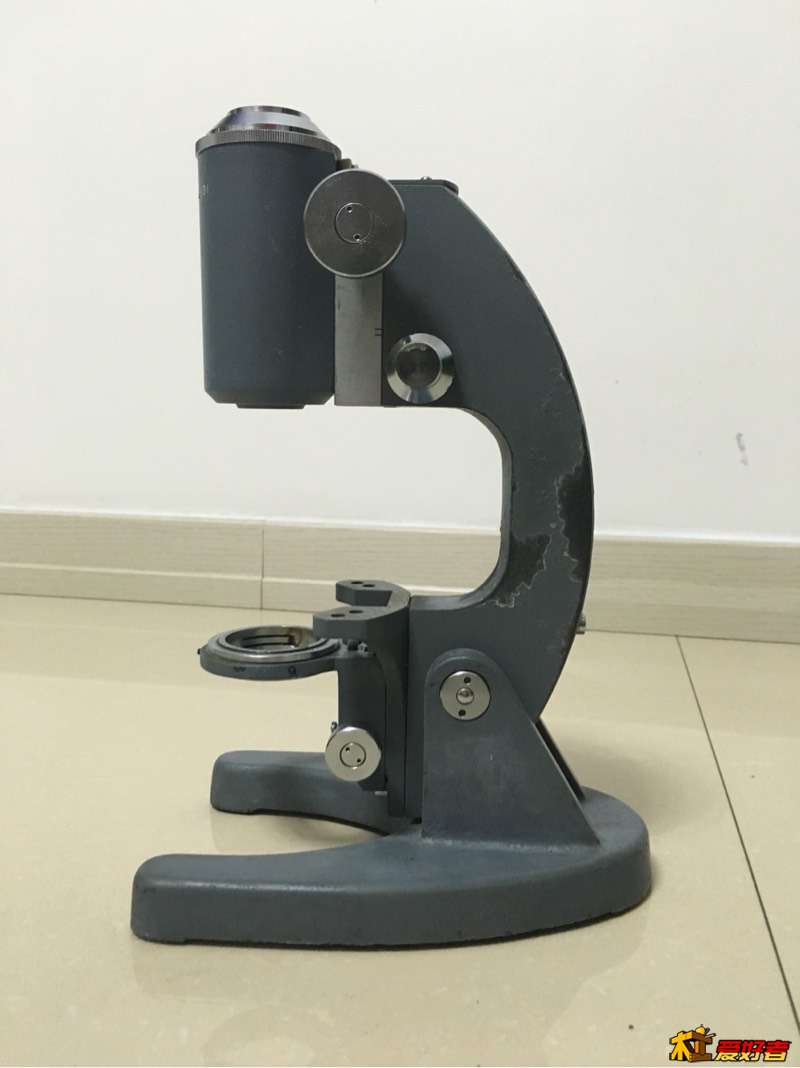

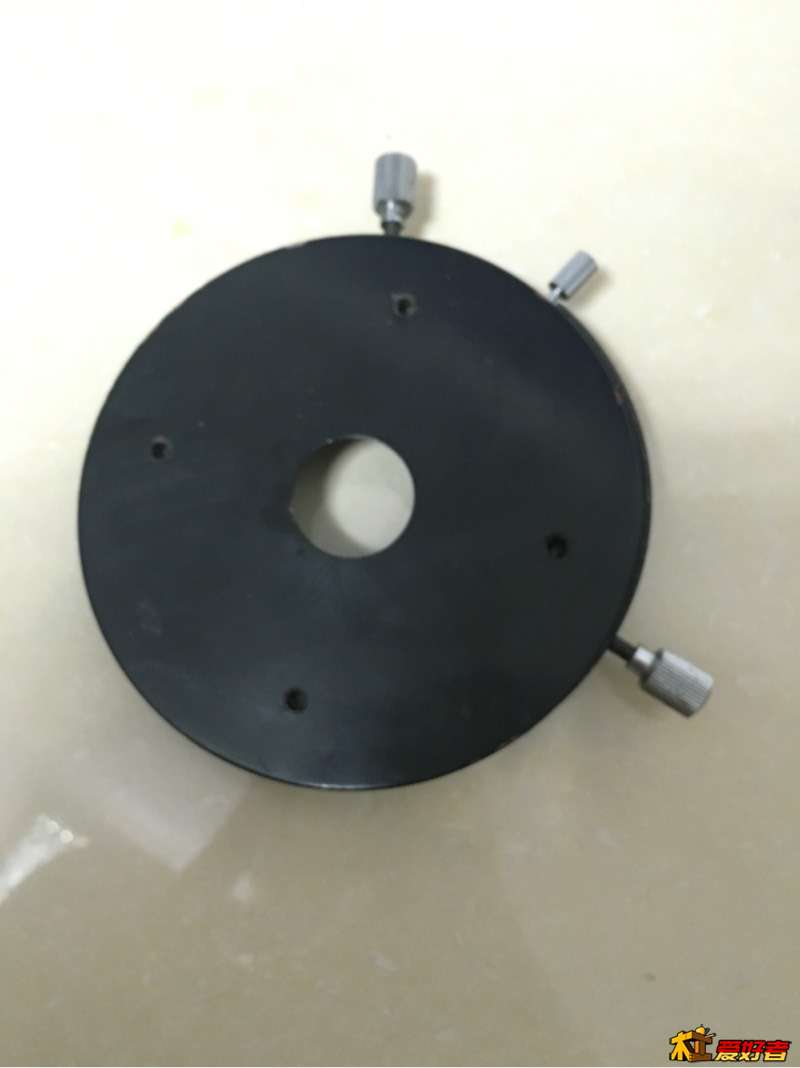

显微镜架子已到期 带旋转载物台
# F! B: `, u* v2 Y" ]- g8 W/ U) t

4 j' u. P  z) Q( Q5 Z* ^

卖银的

jdhfusk 发表于 2017-3-25 20:00
反正目前也只想的出这样的办法，更高级的那恕我愚昧，我想不出。如果一味的找方法而不愿稍微动一下手去尝 ...

锯片只有爬到自己拇指这一风险 ，破碎的锯片都是向下方的，找解决方案也是因为锯片成本过高一片34元目前手持能小量生产，大量就不行了

mingui

这个最好是要做个夹具来加工，不然真心危险

卖银的

Dayng 发表于 2017-3-25 19:35
锯片换成金刚砂的试一试，还可以把电磨固定后，手持物件加工。

金刚砂 会产生高温 并且磨损过多 切口不平整

心佛既佛

做个简易的切割锯结构，要么手磨上下动，要么夹住铜管上下动
