阳台党的桌面工具 -- 之 桌面集尘器篇

ljhbbs1

    旋风桶，
/ i/ Z1 c) [% g; a. V    空间太小了，类似田螺里做道场，能买到的尺寸都不合适，谁叫没有大的工作间呢，这是人生的努力目标之一。

    感谢论坛里老友的技术资料，省了很多弯路，理论先行，再去实践。
    旋风桶的设计资料
http://www.zuojiaju.com/thread-68032-1-1.html
http://www.zuojiaju.com/thread-126587-1-1.html

) o: ~# U; h) Y) c6 @/ X4 h

. V4 d" U  |/ j) n! m0 f

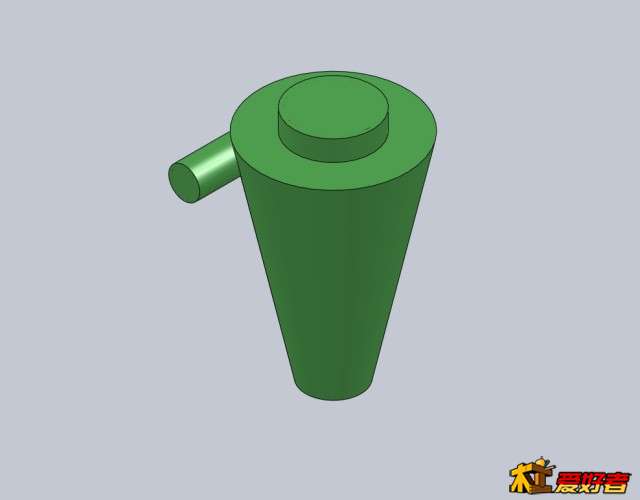

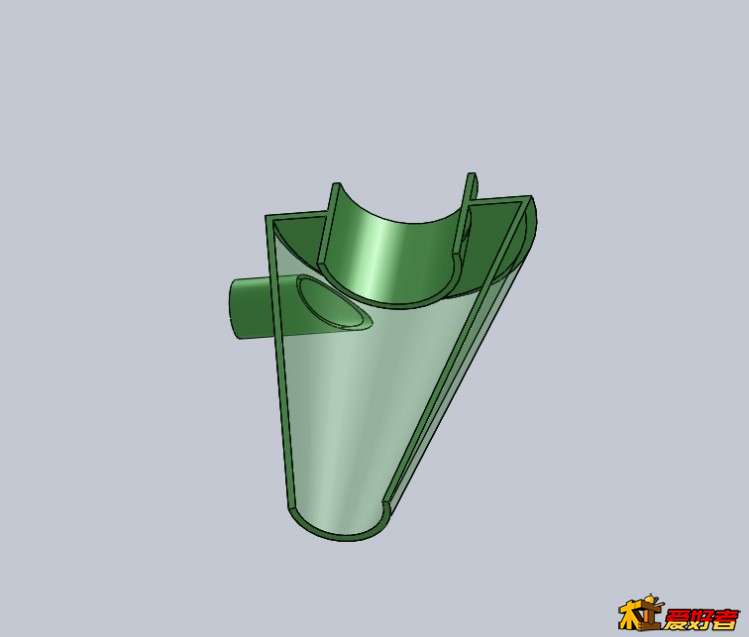

内部图
% G: C* V6 R% H1 r% K: L# O, U& {
! R: }1 j# `! D6 l" w$ F- j) Y
; V7 a: p) F4 M6 Z+ |4 X0 y8 E

ljhbbs1

    首先要理论方面测试得通过，再去动手做实际的，尽量减少时间和材料的浪费。

: L* Z" ?+ X) N    测试旋风桶的效果，电脑上模拟一下，估计坛子里面很少有坛友做过这个模拟，卖这个东西的dx估计也没做个这个模拟测试。
5 y7 J: S- h$ B+ R1 \
5 r8 D2 f# L; L5 \, f# q    旋风桶的流体模拟测试。

3 L. C$ ~4 }4 ?. j# `正常模拟买到的风机流速。
8 M+ x/ c8 R  C* D8 A
: i9 q  d- y. w$ i# b$ n8 _- J% d6 d
! e' m/ r7 S' T: O. U) ]/ |! \1 J1 _$ T
( @3 N! A7 m) ^; O; R, K9 \' o% T

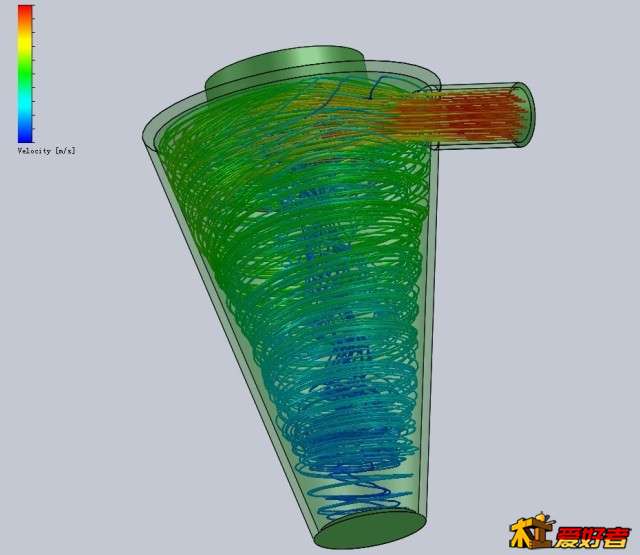

    不知道能否看懂这个图，红色表示进气，蓝色表示出气，图上看到螺旋的气流及中间的上升气流。
' o& X' V5 f- [+ X/ C  v( x' ]

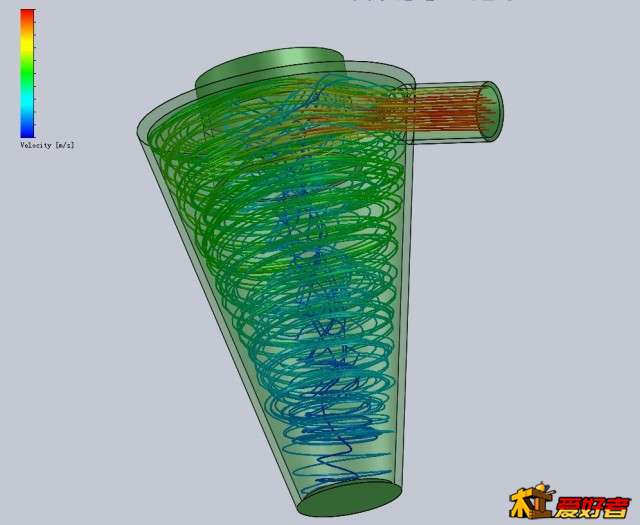

! Y# Y, _0 d. B, \    减低风速模拟看看。


    再降低，这时估计没有吸力了。
3 _3 d. Y& `! T9 p! V/ _
   气流流动还和想象的一样，这里再次感谢前面提供旋风桶设计参考资料的坛友。
) c3 `' F  M9 U4 |( H8 C9 O
" G/ L- G- I0 L2 C

ljhbbs1

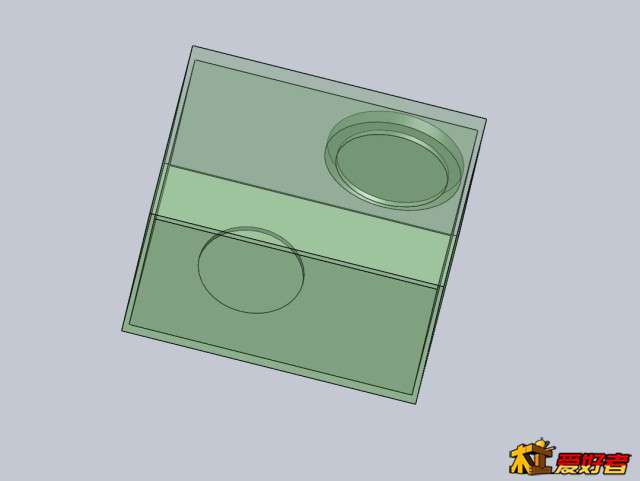

    二级过滤盒，
5 ~) t. m$ z& f& T8 ?+ Y4 x


. ~6 ~* g! z+ Z. C/ _    两个气流通道之间还要放上个滤网，以前多买了个汽车的汽滤，周末找出来看看能不能用上，话说这东西不便宜。
, P! a# Z3 H% v3 W1 n

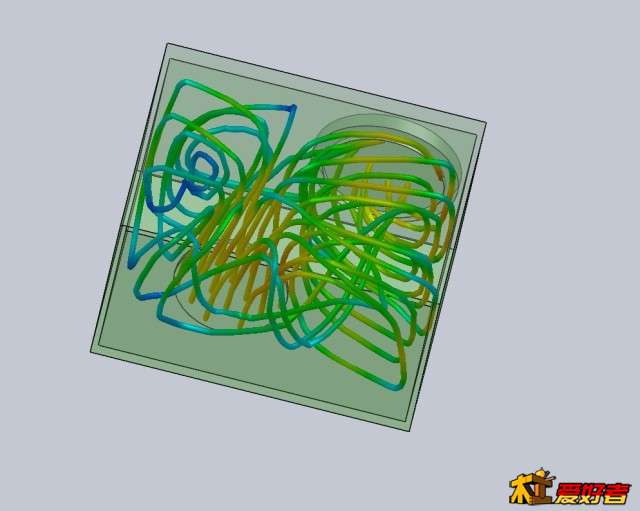

" m' J" k+ G5 p1 ], R+ I    过滤网的流体模拟图。

ljhbbs1

    二级过滤盒，
! C0 R' R6 ^' }, E
7 Q+ p5 F; T2 L7 q- c
/ n8 n7 }. x5 X! v! g/ B  `0 |5 I
    两个气流通道之间还要放上个滤网，以前多买了个汽车的汽滤，周末找出来看看能不能用上，话说这东西不便宜。

    过滤网的流体模拟图。

ljhbbs1

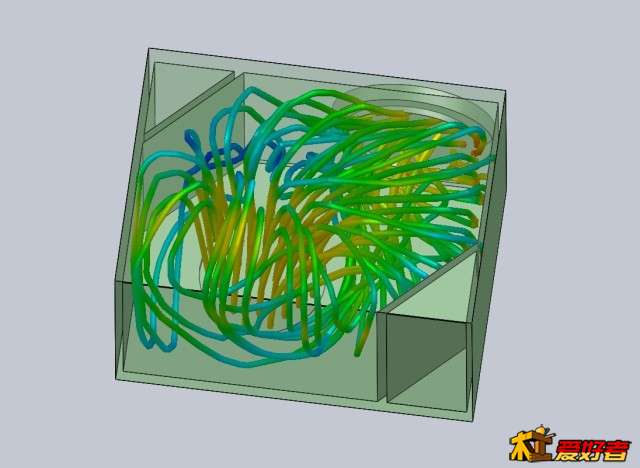

    气流模拟，


( K1 P: }  J0 e: H    加了两块顺流板，好多了

ljhbbs1

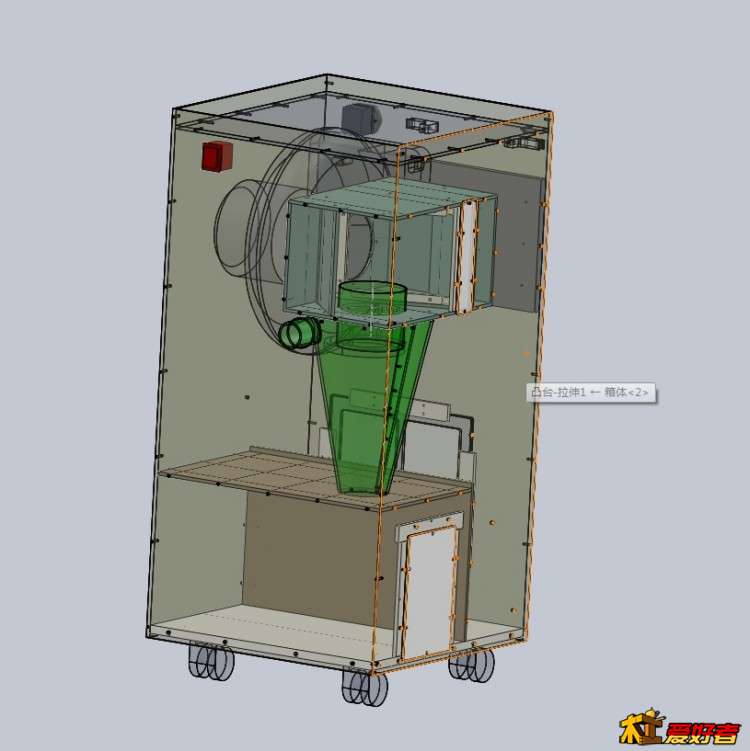

    全部图纸完成，可以拿去加工了

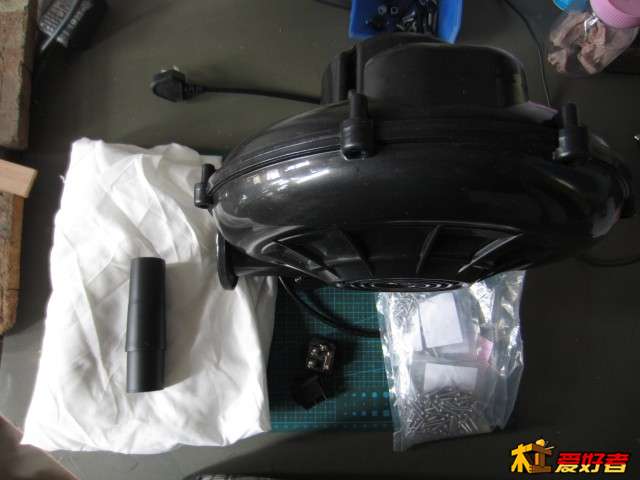

2 ~& P$ d6 w: E  R零件也到位了。

' a- h6 I9 A: r- _
' o% p3 F& ^) ]

汇旺

搞的太复杂了，就用那个德国小风机就挺好的，风压大，吸力强。

空颜

ljhbbs1 发表于 2017-3-27 14:50
全部图纸完成，可以拿去加工了

; A! q" J$ I# [3 X& j5 _这个是啥风机？求科普
& Z( r1 p# p2 ^3 S* P7 f* @7 s

ljhbbs1

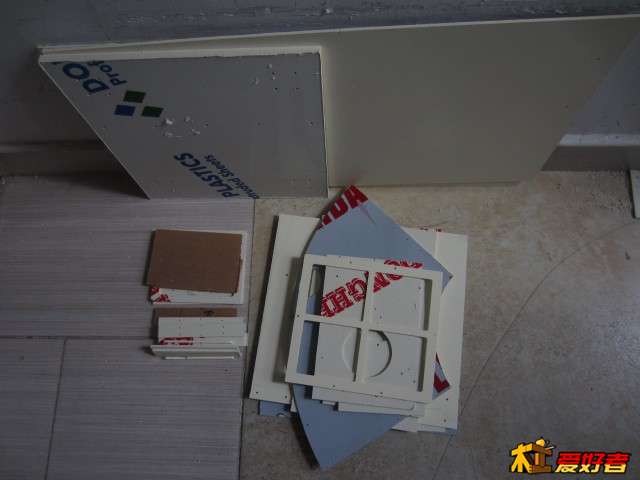

   一堆外面加工的零件到位。可以慢慢开始拼装了

% a3 }; E+ Q% L+ a# B

捕食者

要求太苛刻，这玩意不好买。好像费斯托有款中央集尘系统，那价格估计会吓到你。

dgd0574

风机外置，放在空调架上，旋风桶放室内。
