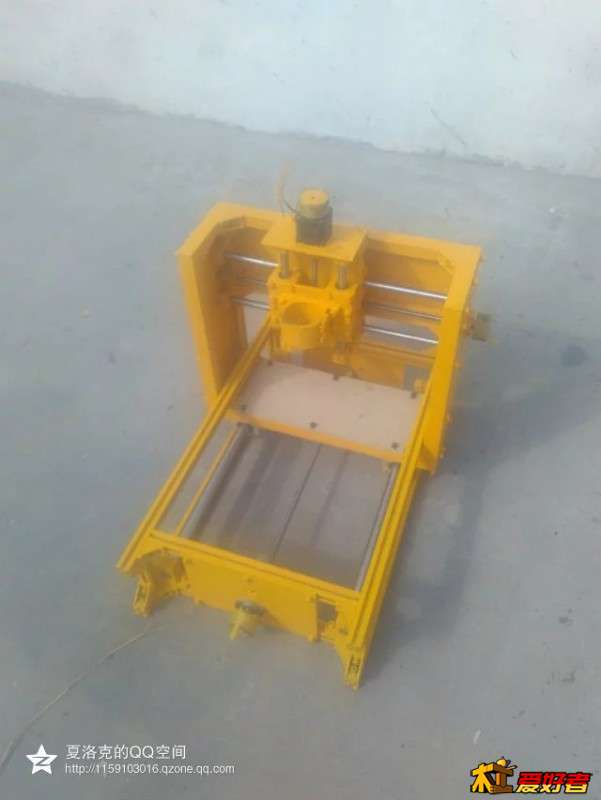

自己制作的四轴四联动雕刻机

wqk

第一次发帖，若有不足多多包涵！

一直想制作一个自己的小雕！没经验没技术！从头白到脚，于是乎本人就长期潜伏在贵网站！！！！挖宝！我就可劲挖了！

功夫不负有心人！

首先看看自己手头有什么。不能全部照搬别人的。

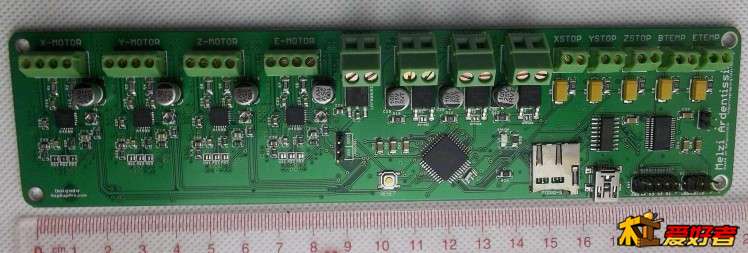

小弟手头只有一块3D打印机控制板（以前玩3D打印机多余的）

制作东西最重要的就是结合自己现有的能力。小弟电子方面的知识一窍不通（有的大师都是自己制作控制板！软件也自己开发！)，咱没这水平，这个3D控制板是4轴的：X,Y,Z,E(E在3D打印机里边是挤出机），主轴接在冷却风扇上面了 ，限位，热敏电阻，挤出头加热全部没用，用这个控制板最大的好处就是可以裸机工作（用内存卡控制，雕刻机噪音很大，机器放在电脑旁边会死人的！放的远远的清静,,步进电机什么的也都是玩3D打印机剩下的)

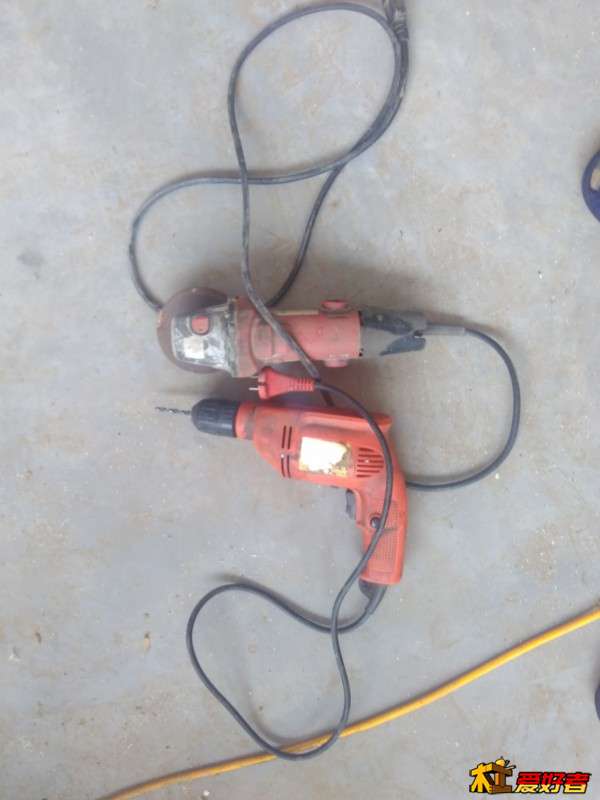

看看我手头的工具：螺丝刀，板子，钳子，内六角，常用工具都有。电动工具：只有角磨机，手枪钻！（角磨机用来打磨，切割。手枪钻开孔，打眼。丝锥，钻头都要有）

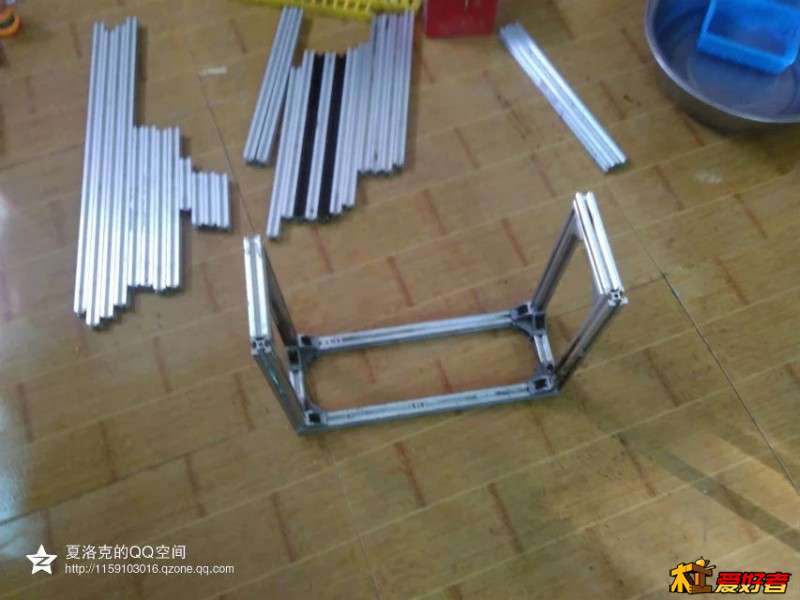

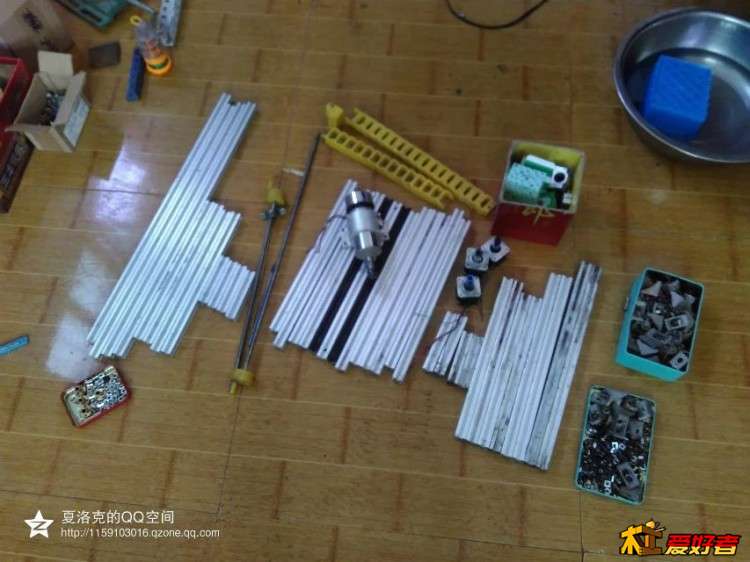

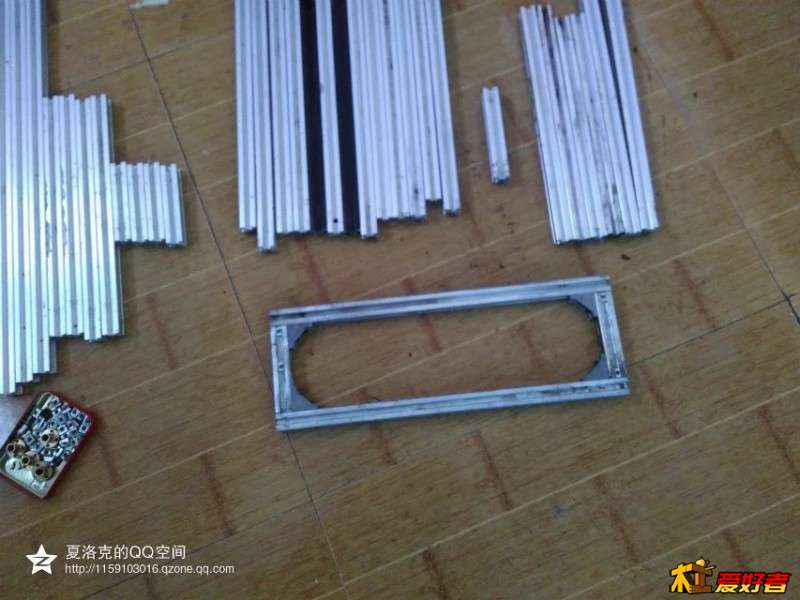

其实东西做的好坏跟工具有很大关系。如果咱有车床！如果咱有等离子切割机！如果咱有激光切割机！如果咱有加工中心！咱制作的会更好，什么都有了咱制作这个小雕也就没意义了！所以说咱什么都没有，只能说有 什么咱就用什么。跟领导人说的一样结合实际国情。最重要的还是要用心。作品对于作者永远不会完美，要么就是还可以在完美一点或者是凑合吧！废话不多说，制作过程没有那么详细，总之就是量好尺寸打孔钻眼切割打磨拧螺丝！ 主要材料2020铝型材（基本上都是螺丝链接，避开使用特种工具！没有电焊机！），5mm铁板（为啥不用钢板？ 切钢板就凭咱的角磨机！钢板用手枪钻打孔也费劲，手酸。换句话就是没心切，）

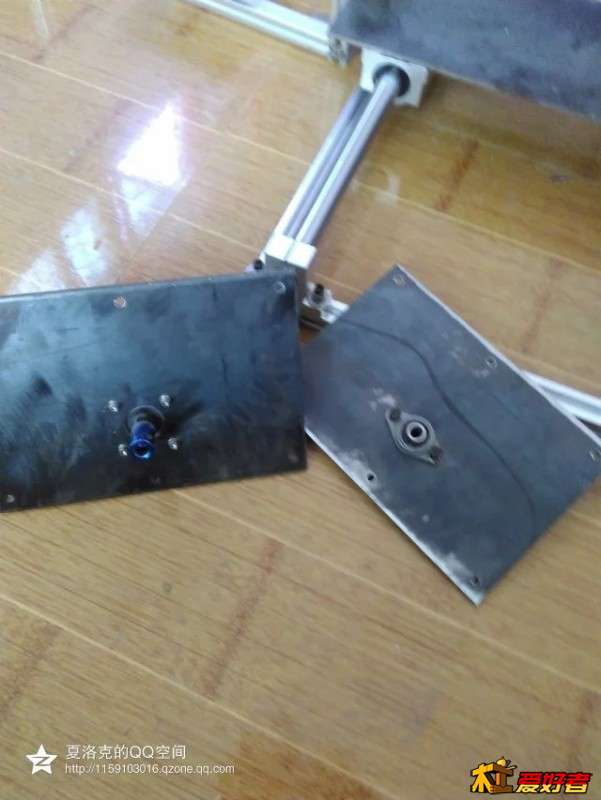

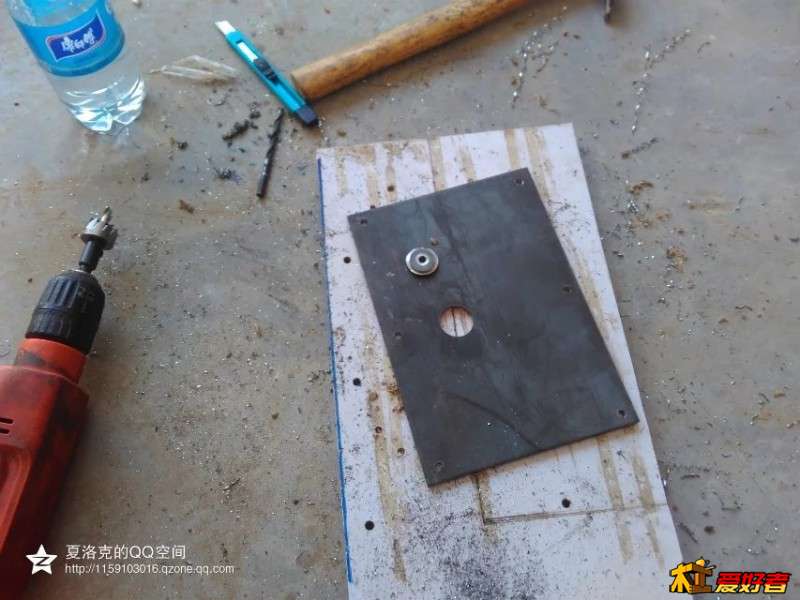

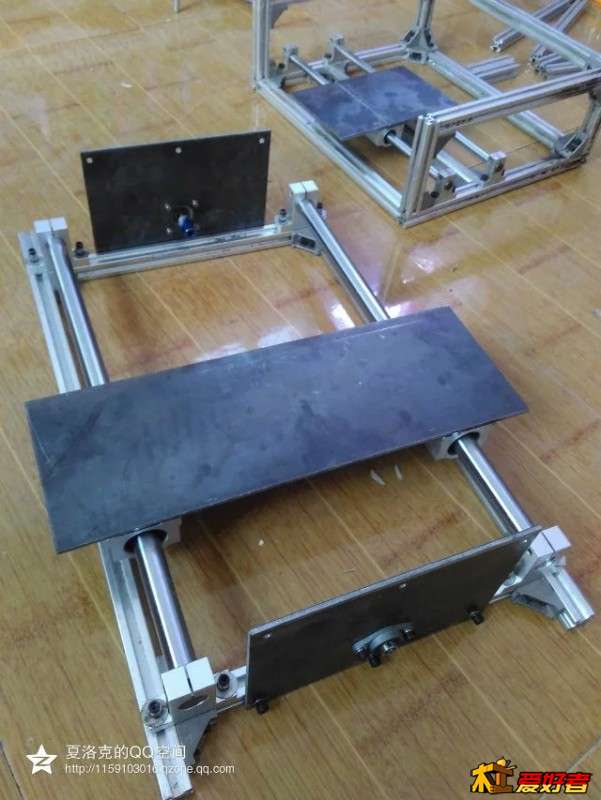

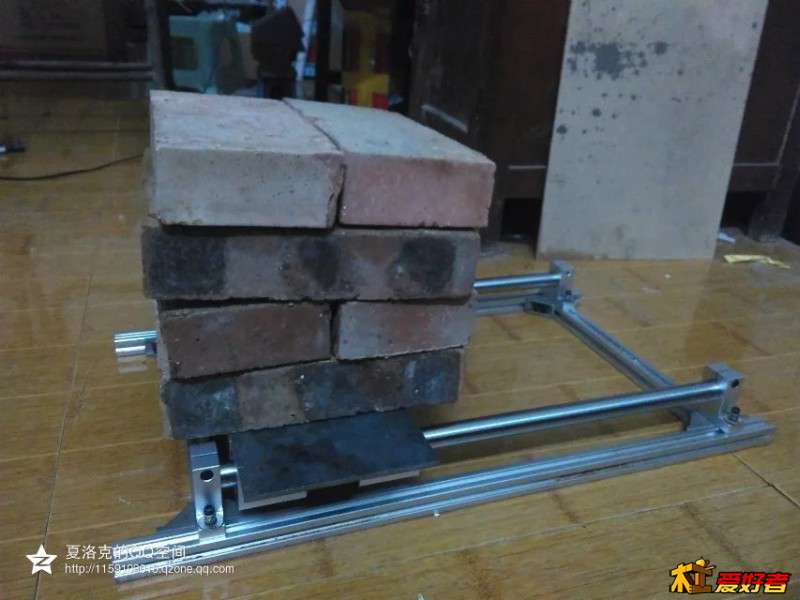

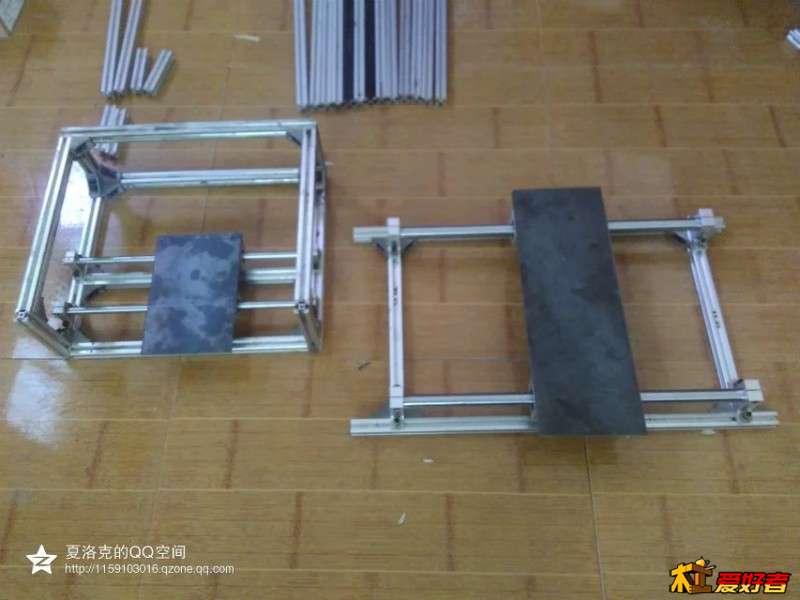

这图可能有人看的迷茫，（这干啥的！）这个是铁板用强力胶沾直线轴承，沾好在打孔，比较准，X,Y,Z都是怎么打孔的（强力胶不需要太好，打孔时不掉就行，有人说线号笔标记不就行了。前面说过了，咱只有手枪钻，一钻就跑偏，用锤子锥印都不好使！直线轴承偏一点基本上来回滑就卡。要达到用手轻轻推一下就能滑一段才行，用手推都费劲就完了！）

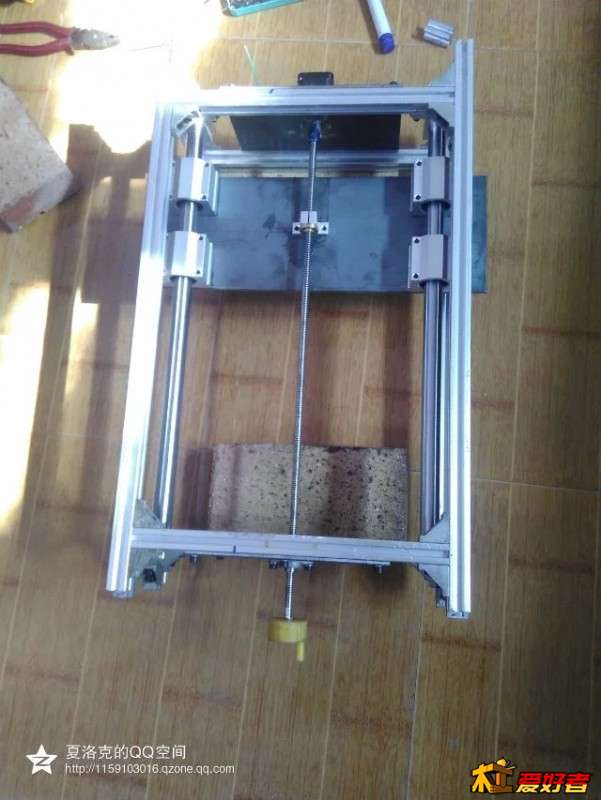

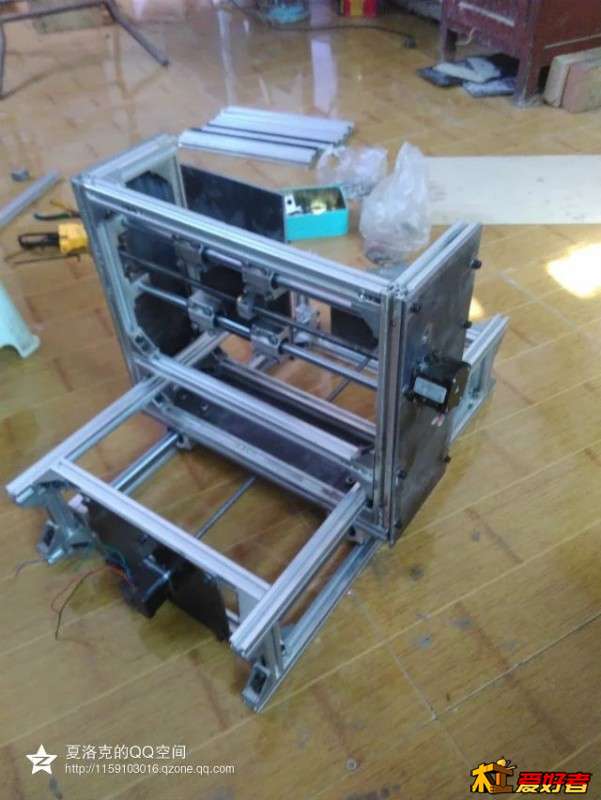

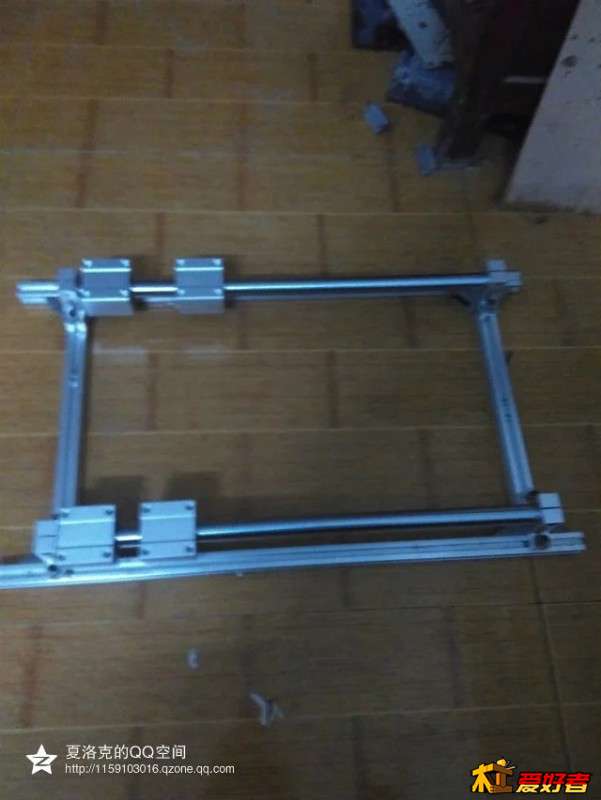

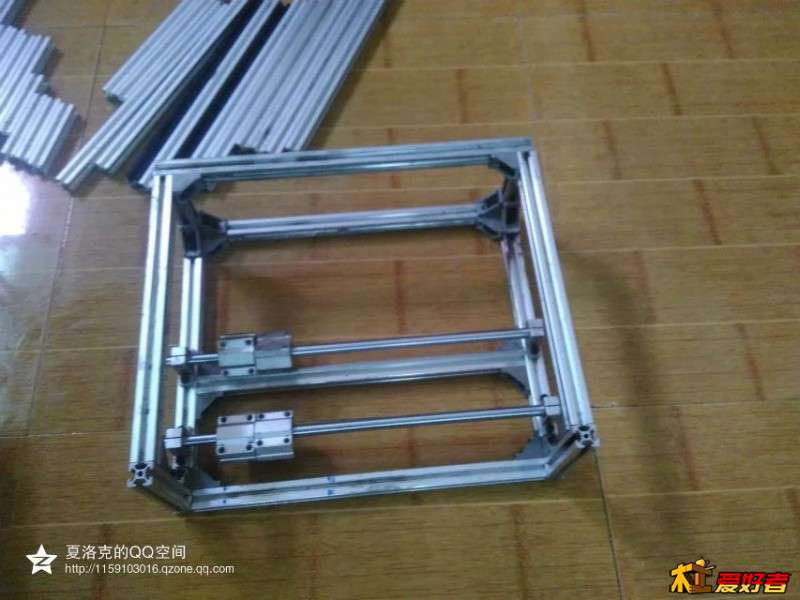

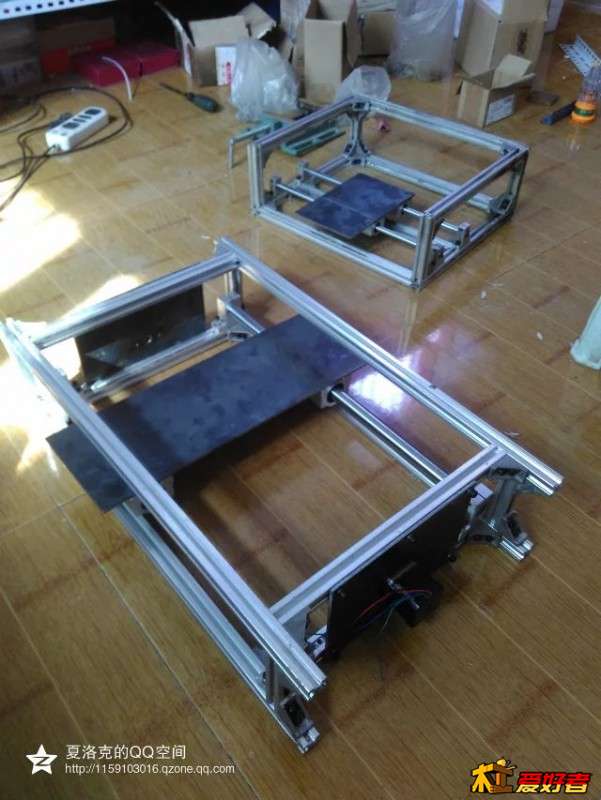

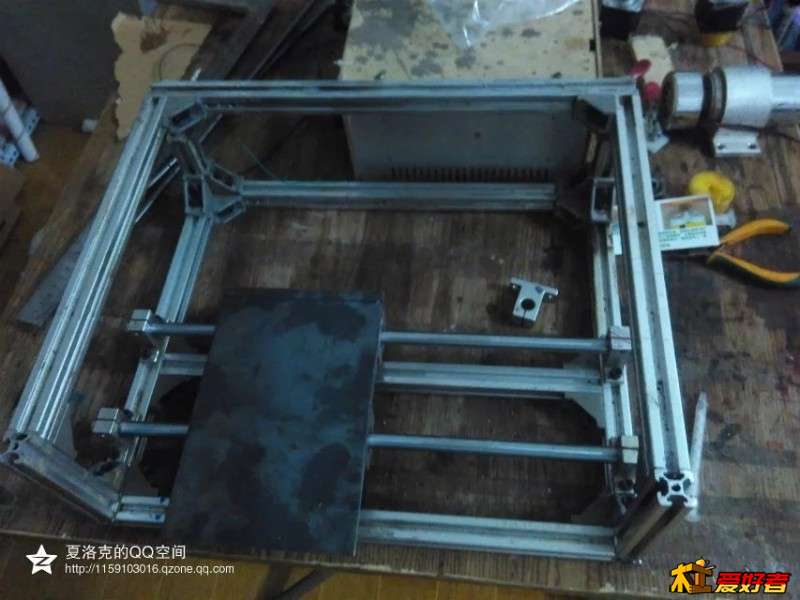

到此，机械部分完工，Y 轴用20mm光轴。X,Z用12mm光轴，这些东西都是以前玩3D打印机剩下的，没办法。行程400*250*80.接下来就是装电器放线

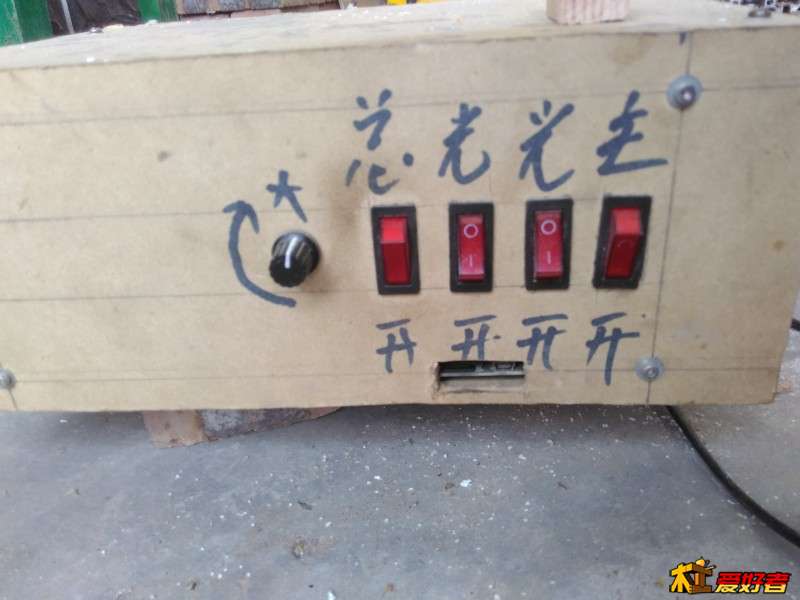

这是控制箱，插内存卡控制，我还打算加激光的，激光开关装上了激光头懒得装了。

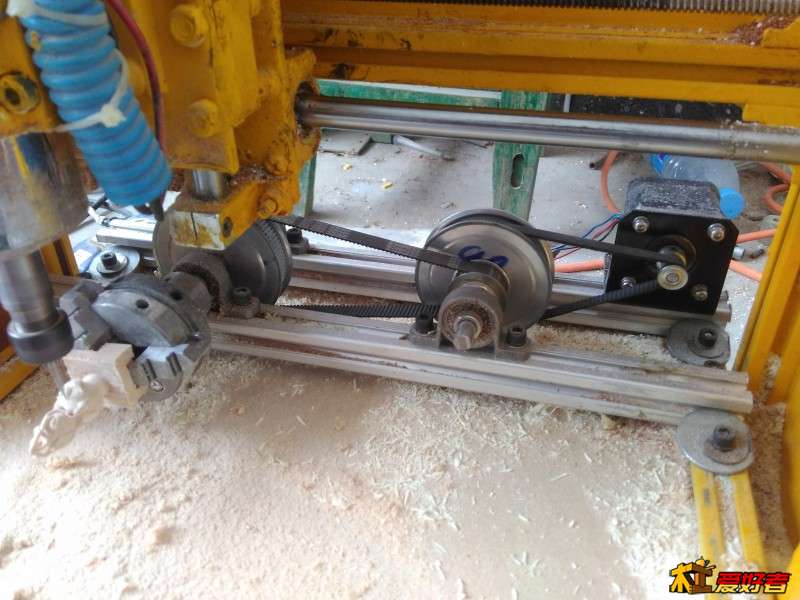

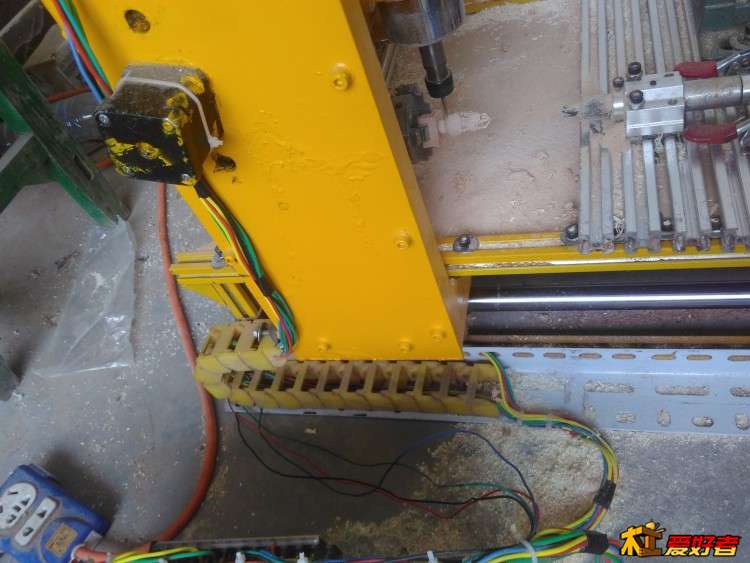

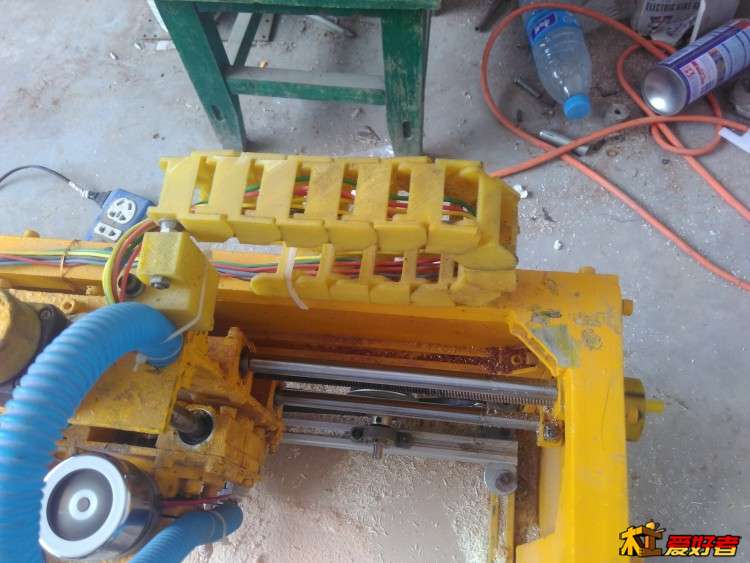

X,Y轴移动用的是3D打印机打印的缆线槽。接好线就完工了。装A轴（对我来说是E轴）我的A轴是用皮带同步轮，变速比16比1，角度只能精确到小数点后一两位，对我来说360不是角度是一个长度单位，所以我的A轴是360mm需要多少脉冲计算的（不知道正规的雕刻机怎么来的
看看我的G代码

G1 X32.168 Y-2.57 Z1.398 E304.06
G1 X32.13 Y-2.359 Z1.229 E304.48
G1 X32.091 Y-2.233 Z1.042 E304.87
G1 X31.985 Y-2.153 Z.502 E305.17
G1 X31.616 Y-1.976 Z-1.494 E305.95
G1 X31.302 Y-1.763 Z-3.297 E307.04
G1 X31.294 Y-1.749 Z-3.344 E307.12
G1 X31.275 Y-1.604 Z-3.471 E307.96
G1 X31.256 Y-1.553 Z-3.575 E308.28
G1 X31.213 Y-1.518 Z-3.803 E308.47
G1 X30.937 Y-1.335 Z-5.275 E309.71
E轴我只让保留后两位，保留位数可以在后处理文件修改。出现第3位可能会有误差

G1 X64.125 Y3.594 Z4.524 E423033.01
G1 X64.098 Y4.282 Z3.559 E423048.24
G1 X64.075 Y4.713 Z2.536 E423062.35
G1 X63.763 Y4.855 Z1.875 E423070.45
G1 X63.756 Y4.886 Z1.42 E423076.44
G1 X63.751 Y4.855 Z1.027 E423082.26
G1 X63.743 Y4.747 Z.617 E423087.74
G1 X63.732 Y4.496 Z.254 E423093.58
G1 X63.727 Y4.361 Z.146 E423095.29
这种的一次雕刻A轴要转1，2千圈，误差更大！，一般出路径我不出这种的。
轴向平行的旋转路径我的机器也用不了，角度精度都达不到

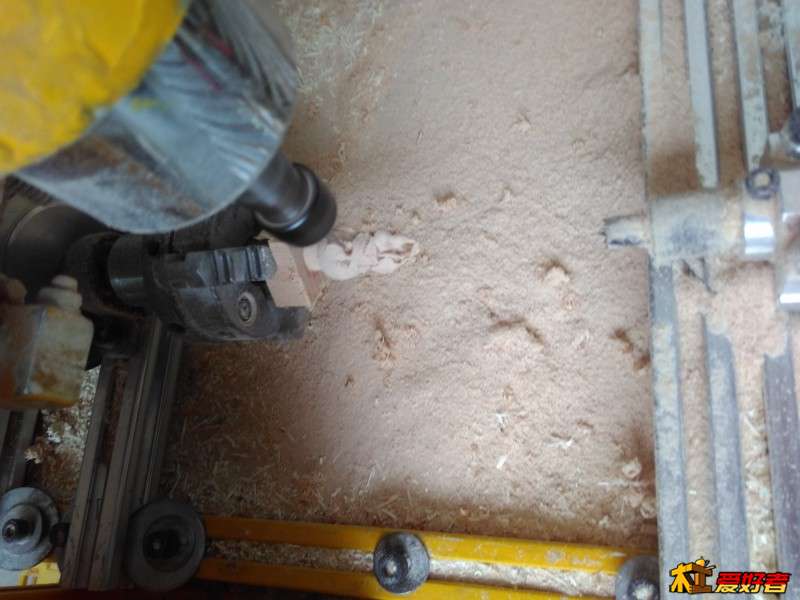

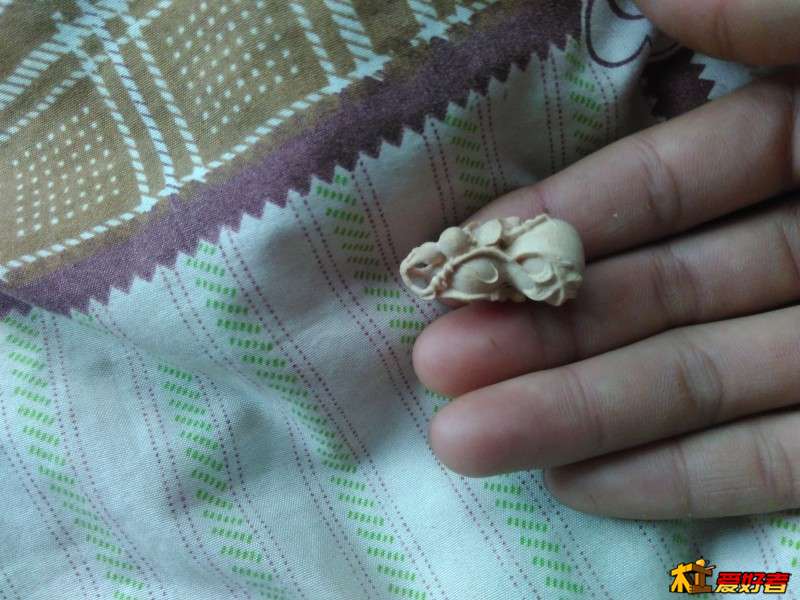

大家最关心雕刻效果 看看吧
