雕刻机diy

伪装者

等看成品~~

我咸蛋超人

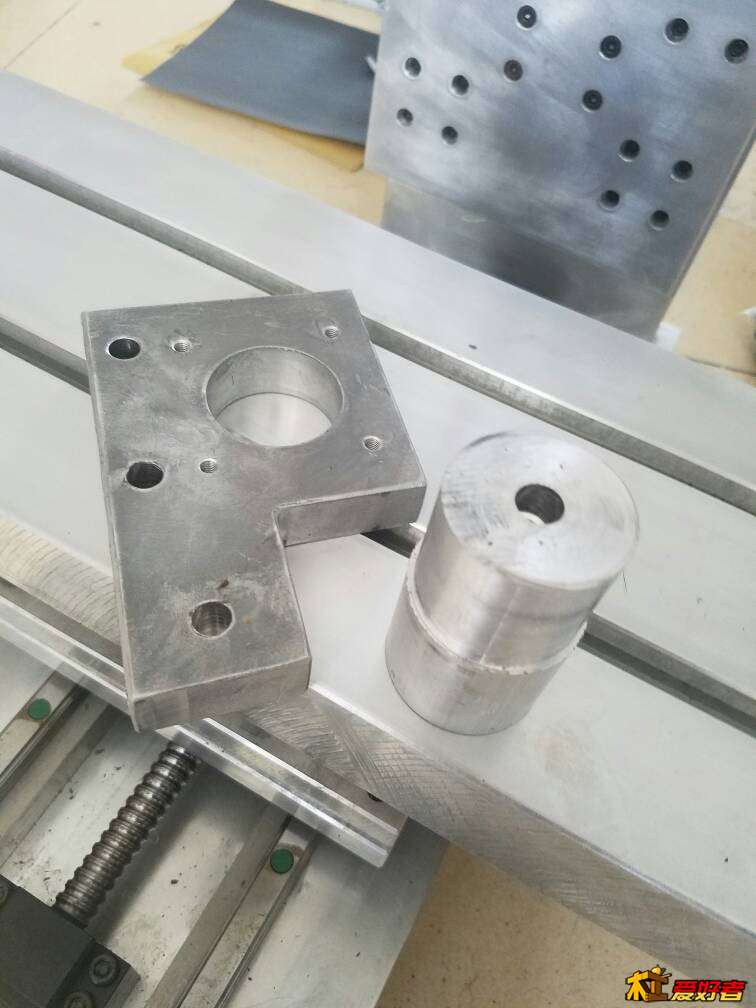

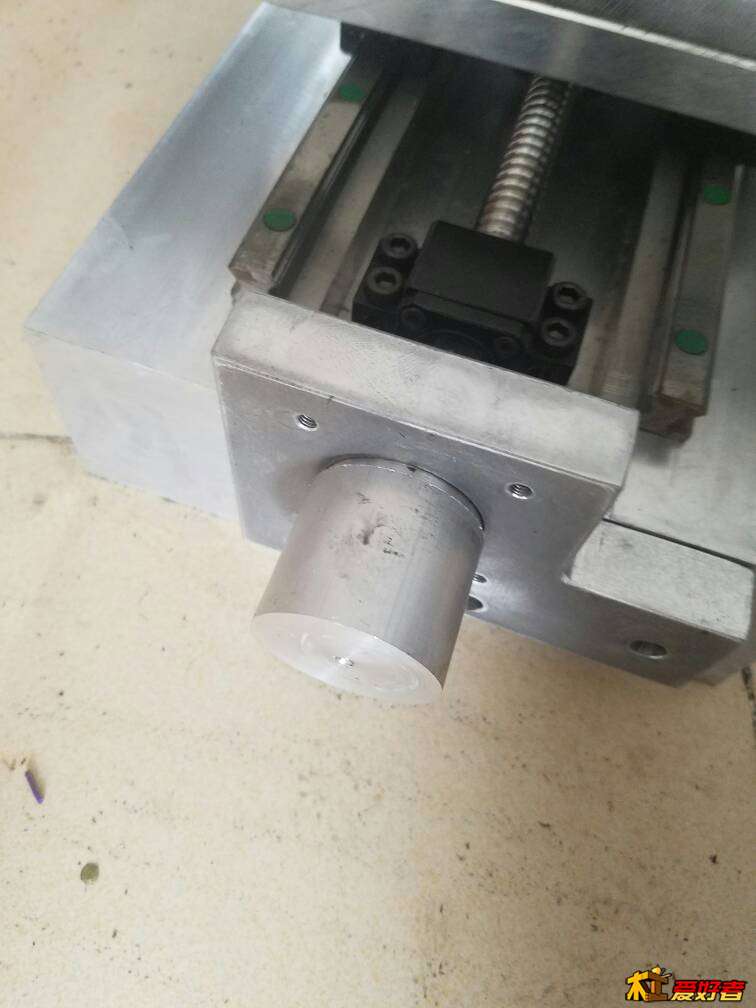

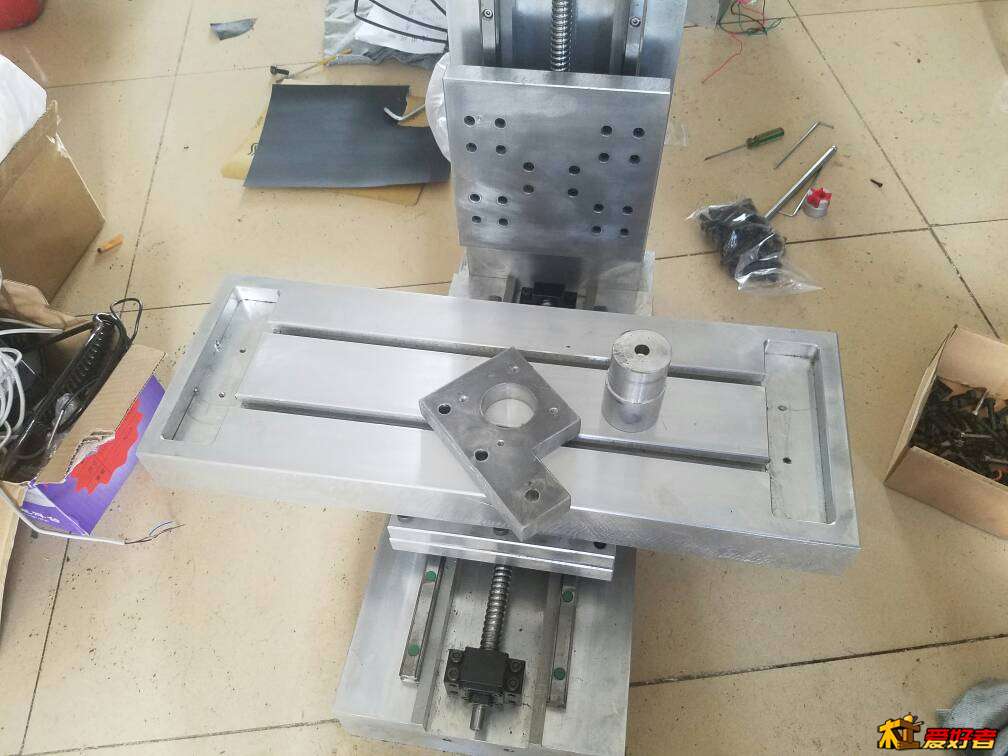

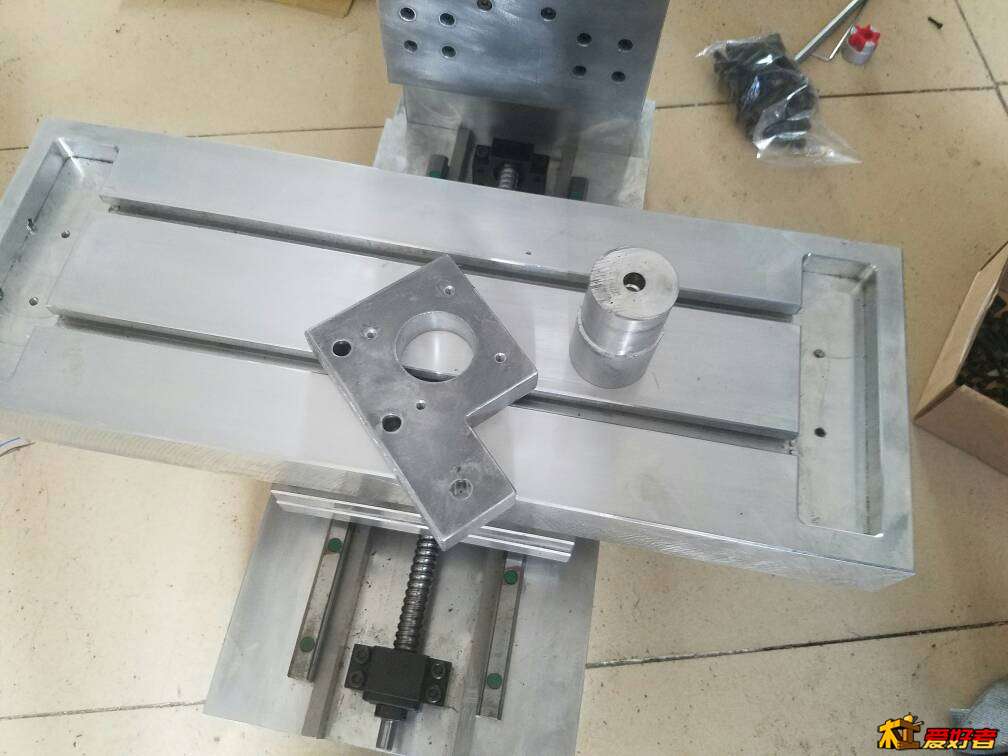

现在在装电机座，为了电机座和丝杆同心，车床加工了一个圆规，内孔比丝杆接头大0.005毫米  外径刚好比电机座内孔小0.01毫米  螺丝锁紧 圆规还能转动顺畅  同心度两丝以内，因为圆规是数控车床一次性加工出来的同心度基本0.001到0.003这样
- e/ k. M6 w. l$ b1 K9 T

one486

one486

one486

one486

guotaiyanga

。。。仅仅是看这一大堆零件就头晕。。。更别提继续DIY了。。。

yt188

高手在民间

pandacnc

我咸蛋超人 发表于 2017-3-23 04:30

朋友你好！看了你的帖子有几个问题，望能解答：

1、你是自己加工还是外加工，加工费多少？
2、如果是你自己的厂子，不知可否代加工，加工费多少？
, w# X/ @% h9 `; @- \+ P3、如果可以帮忙加工，想知道你在哪个地方？我在广东台山

# k4 O9 @+ m% j借此问问，有没有广东台山或附近的朋友？想和你们认识，有机会一起玩玩

' ~5 ]1 T) n: d2 Z6 i$ d4 e' M

我咸蛋超人

wyjoo1 发表于 2017-3-23 08:41
2 K1 F# t5 ~) K: g7 l  ~! @那倒也是，我也想做台，也在头疼重量，你这机行程多大的啊

' D! u/ |0 h0 p9 r现在机架连主轴一起70公斤这样  拆了自己搬3次  上8楼连电箱搬4次  铸铁的条件不允许
! U2 p; q- {+ c8 }8 F

我咸蛋超人

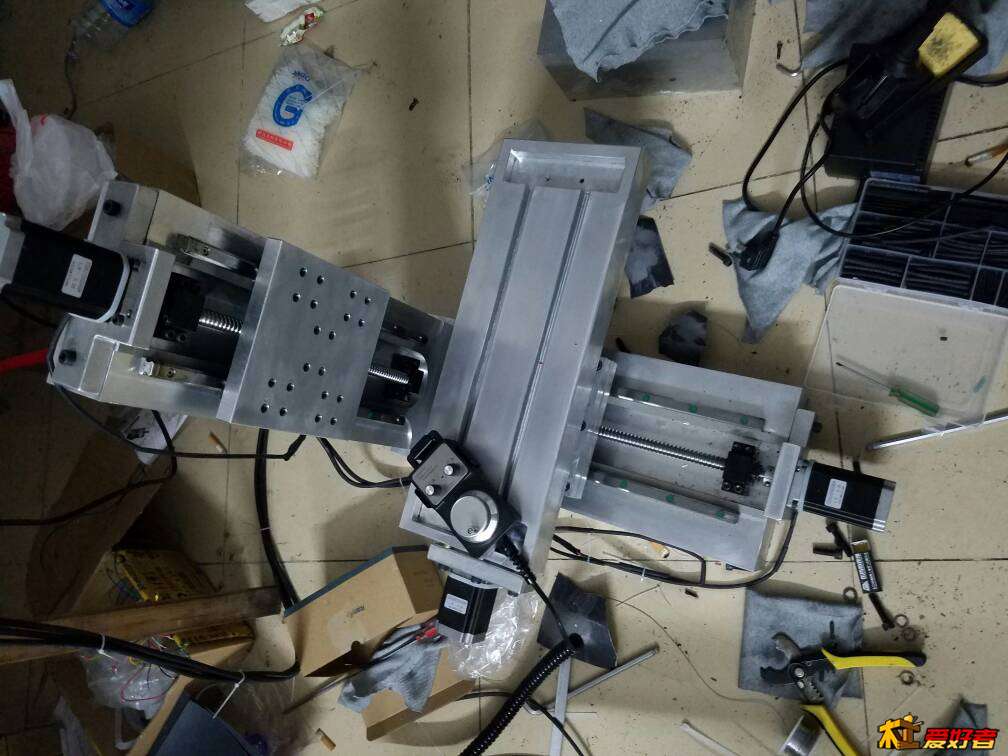

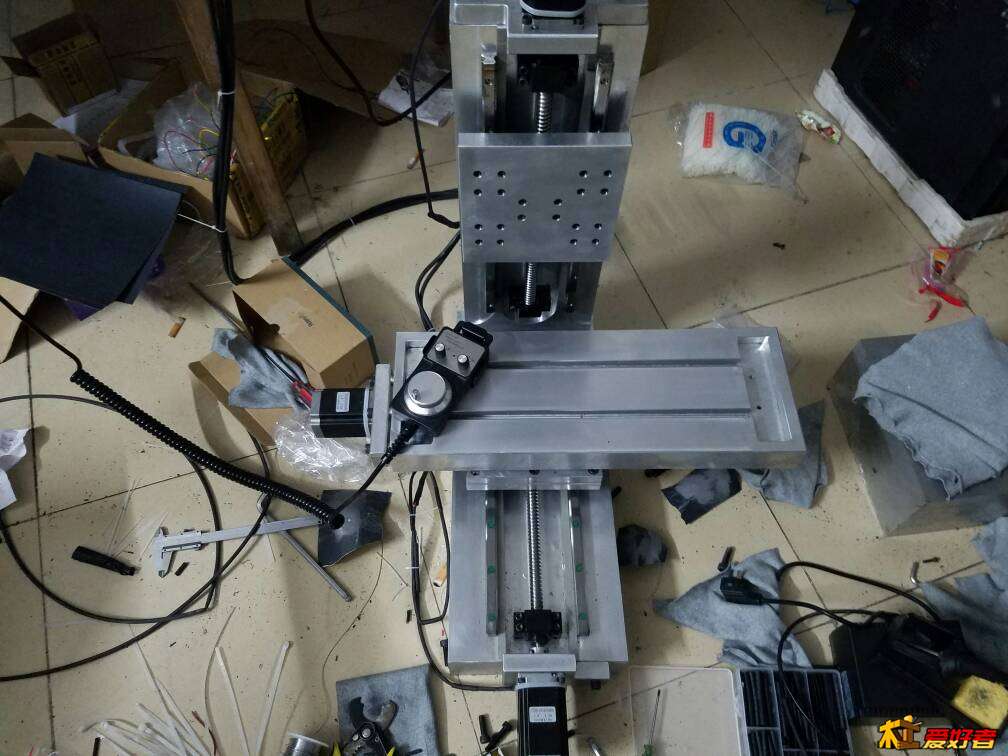

机架打表安装好了 忘了拍照片 立柱垂直度2丝这样  十字滑台垂直度也是两丝   主轴坐打算用一体加工的材料买好了  不过试机的时候  x轴驱动器坏了  早上还好好的  刚刚开机不通电  明天寄回去维修

2 m; \2 {- S# C9 J( @! q

9 S! _3 K3 r% ?/ s9 ^7 e1 r0 H

我咸蛋超人

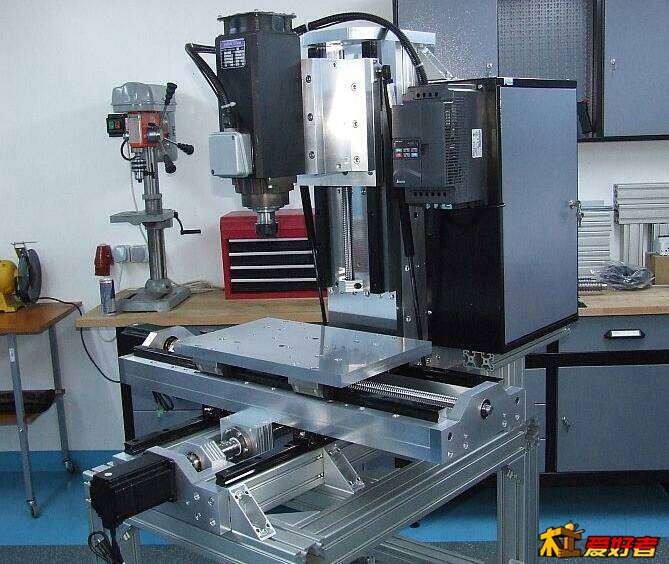

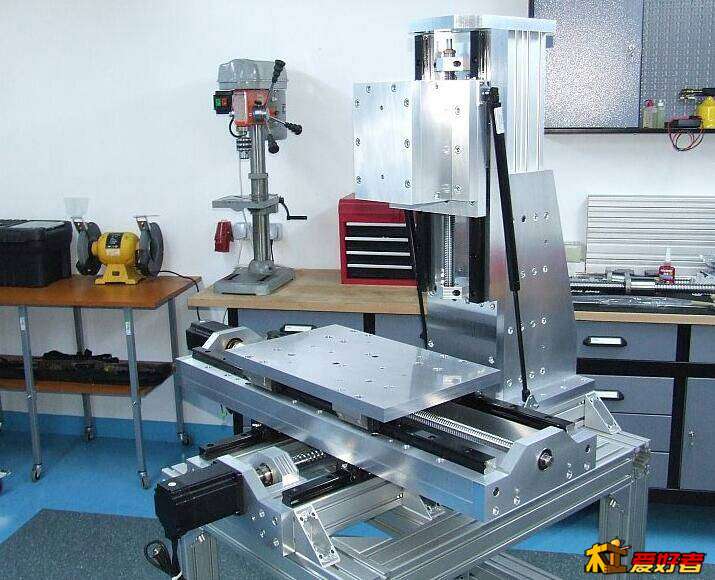

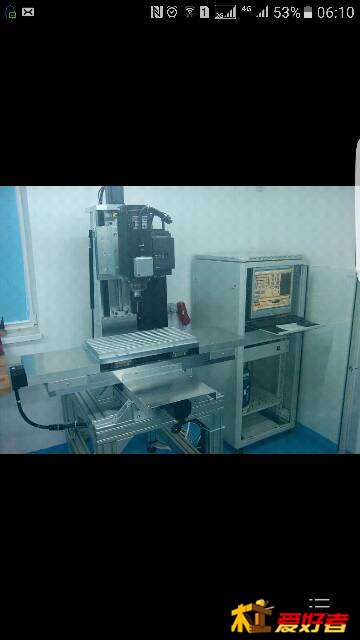

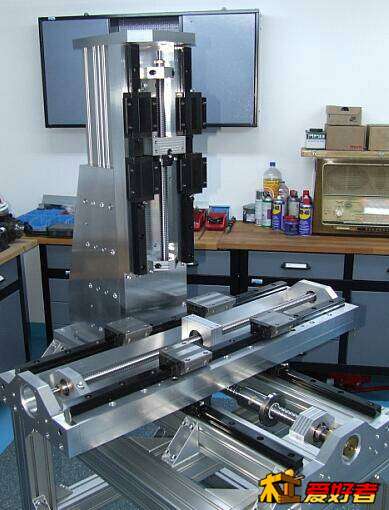

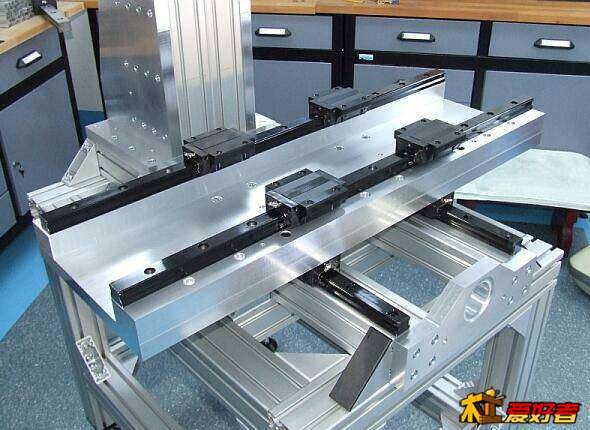

发个老外的雕刻机图片大家流口水
# ], }  y; K" q8 G- S5 G3 p
6 B8 V% w5 u0 x9 p$ C
: n7 N) [4 w( R  @8 l8 l
1 ^6 u9 p+ F% Q

我咸蛋超人

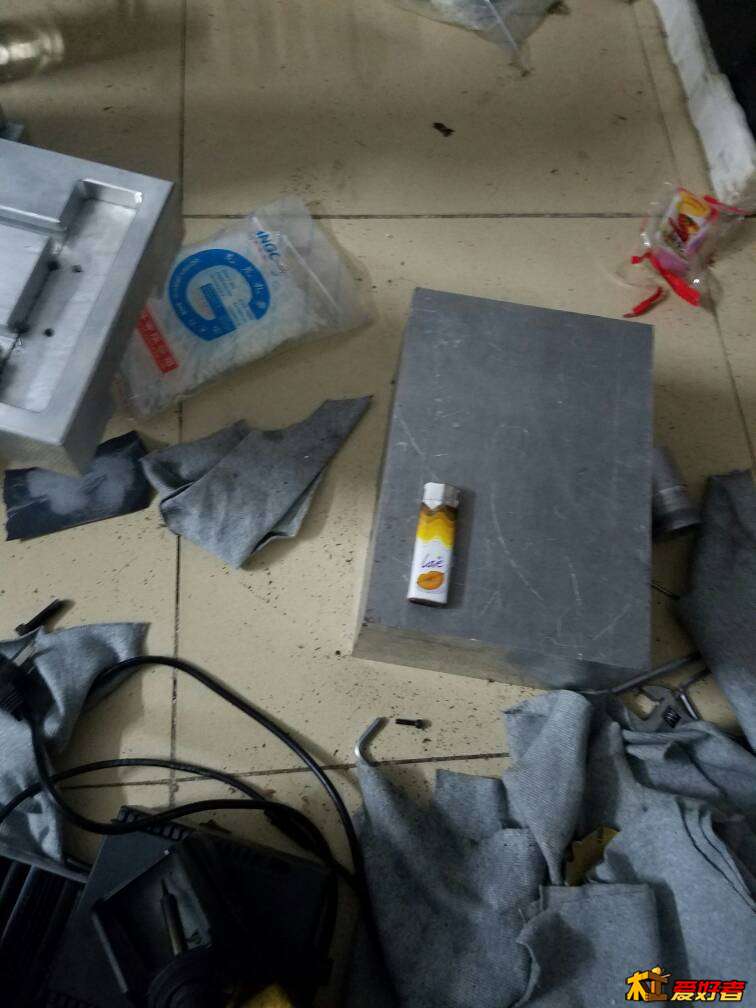

主轴固定座材料都16公斤了   要大瘦身  重量要铣掉一半这样  更新要告一段落了  过几天装限位  防尘

我咸蛋超人

打表搞了一天  手上没有百分表  ，用千分表打的搞死人，希望机器精度有个10丝以内就高兴了  5 6丝就是赚到了

underdream

问个小白的问题，你用什么表安装然后确保垂直度的，可否发个材料表1972089814@qq.com，我对这个构架的雕刻机垂涎很久了，一直没找到同样的来研究，谢谢！
