重新做了小台锯

zym038 · 发表于 2017-3-23 19:39:25

勾魂天使发表于 2017-3-23 19:13 9 H: i$ }: X- d1 Y) s0 Q6 R) ]
为什么不买个18V圆锯改

拿圆锯倒装确实简单多了，没有难度，少了做的乐趣，另外也太大了，我只想做个小的玩玩

zym038 · 发表于 2017-3-23 19:45:00

小台锯大力气，看我锯的木头，有22毫米厚，这要是用之前的小台锯就别想了，物理减速重做台锯后才能有今天的成果

zym038 · 发表于 2017-3-23 19:57:37

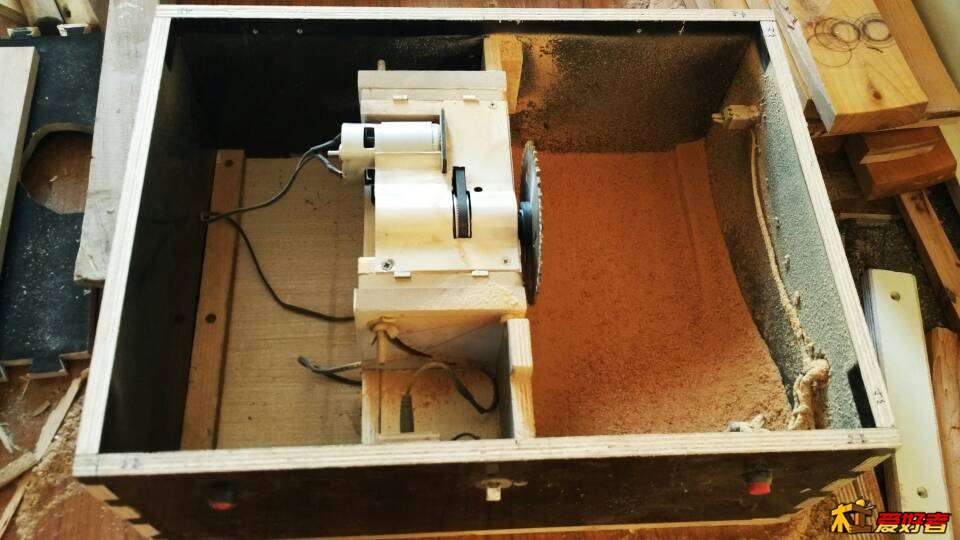

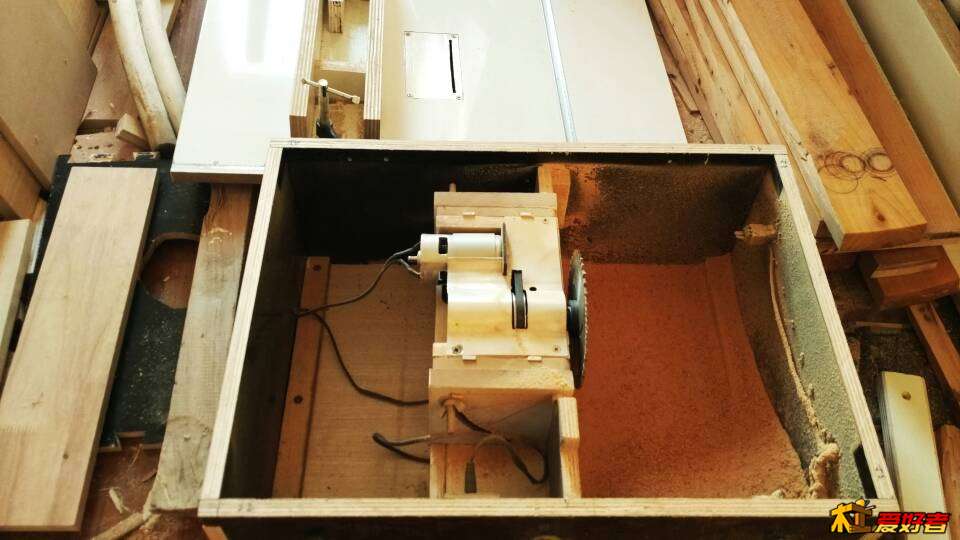

防尘效果比重做之前的台锯好多了，锯片侧很多木屑了，电机侧只有少量

交友 · 发表于 2017-3-24 00:10:55

楼主做的很精致，费了不少脑筋，下了很大功夫，学习了，受益非浅，能不能把前面的图纸尺寸再标注的清楚一些，现在的看不清，就不容易仿制了，谢谢，再有能不能提供一下电机的具体参数和购买的链接

zym038 · 发表于 2017-3-24 00:48:30

交友发表于 2017-3-24 00:10
% Q) j1 ]( Q+ l楼主做的很精致，费了不少脑筋，下了很大功夫，学习了，受益非浅，能不能把前面的图纸尺寸再标注的清楚一些 ...

我这都是画的草图，有个大致的结构参考，实际做的时候都是按手里的电机、转轴、皮带等材料现量现做的，没有具体尺寸。皮带尺寸是周长200毫米，电机型号是775双轴承，专配7档调速电源，775电机轴径是5毫米，转轴的轴径是8.5毫米的，同步带轮因为只买到8毫米孔径的，所以硬是把转轴磨到了8毫米

勾魂天使 · 发表于 2017-3-24 18:16:52

zym038 发表于 2017-3-23 19:39 4 b# y) ^1 L6 a* }8 K
拿圆锯倒装确实简单多了，没有难度，少了做的乐趣，另外也太大了，我只想做个小的玩玩

嗯，只是提意，每个才料和作用不同

交友 · 发表于 2017-3-30 23:42:57

谢谢楼主，你答付的很细致，向你学习

zym038 · 发表于 2017-4-1 15:45:39

交友发表于 2017-3-30 23:42
3 ?9 R9 k2 D$ ~8 o: d& @4 w, [! |" b谢谢楼主，你答付的很细致，向你学习

应该的，都是木友嘛

wswwswwsw987 · 发表于 2017-4-6 18:57:24

楼主，是几倍减速？

交友 · 发表于 2017-4-7 09:38:53

楼主，再请问一下，你的面板是多大的？

赵冲锋 · 发表于 2017-4-8 08:58:17

楼主，靠山怎么固定的？给个图片呗

zym038 · 发表于 2017-4-8 21:34:08

wswwswwsw987 发表于 2017-4-6 18:57$ m q( B7 X) {! U
楼主，是几倍减速？

16齿带动60齿，将近4倍减速

zym038 · 发表于 2017-4-8 21:46:10

交友发表于 2017-4-7 09:38
8 H+ W7 G9 v& C! B楼主，再请问一下，你的面板是多大的？

面板是长56厘米，宽40厘米

zym038 · 发表于 2017-4-8 21:50:24

赵冲锋发表于 2017-4-8 08:58
) `. |5 G/ M' T4 j3 Q楼主，靠山怎么固定的？给个图片呗

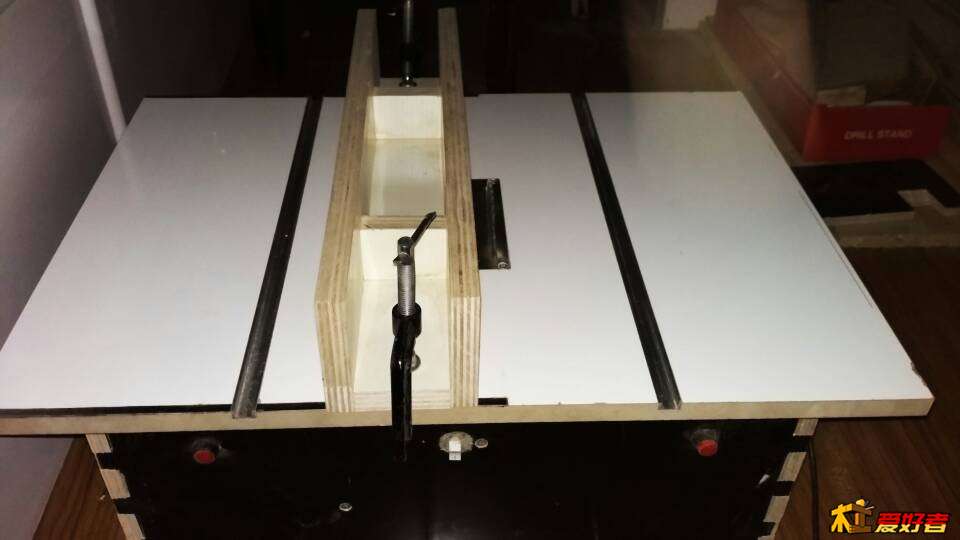

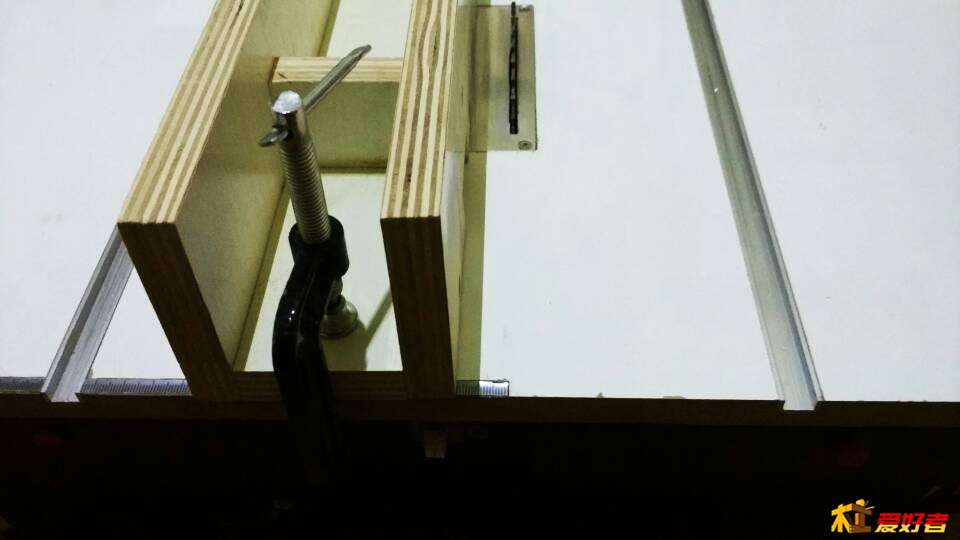

两端用G字夹固定

宰相府 · 发表于 2017-5-25 05:44:18

做工精致啊！
