楼主: 工藤静香

[铣] 500块做一个铣床,动力手电钻

[复制链接]
 楼主| 发表于 2017-3-23 00:14:18 | 显示全部楼层
kunao888 发表于 2017-3-22 23:24 5 f, [0 ^  D* S- A6 ]" e& q, _( d
期待你的成品
9 ^2 M$ ?6 o9 \7 d
到时候做成了另外开个我怎么从一块钢板锯成一个支架的帖子,这个帖子被我搞的太乱,看着头晕,到时候记得来捧场哦。
& x7 J- g. S1 T7 j7 Y
回复 支持 反对

使用道具 举报

发表于 2017-3-23 01:46:37 | 显示全部楼层
工藤静香 发表于 2017-3-22 23:35
6 n$ |  h4 d) ~" Z3 W  z4 t! s我预计这个铣床做出来,功能不全不说,价格也比成品花费大,网上查无动力主轴,结果发现最便宜的200块,游 ...

# G% h6 m- F% w# S$ k: z$ W: _* L还是线切割吧,这样手工做不出来
$ i2 |' J. V, W* `- Z3 z
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-23 01:47:55 | 显示全部楼层
        我的成品是想做成一个桌面铣床,就是在机器能干铁的前提下,能做多小就做多小,十字台钳的高度是15cm,er轴杆的长度也是15cm,铣刀长度5cm,用的时候是1-3cm,立柱40cm是够用的了,按照我木板的模型,前后长400mm,立柱也是400mm高,因为两个用的都是同规格的板,尽量往简洁的方向设计,整体宽200mm,因为立柱不高,所以宽度先这样搞,不怕它倒。1 ~7 h2 ]5 C/ P$ E$ S+ Q% h, |$ g5 f* z
        最大能夹8mm铣刀,因为怕晃动,不敢上太大的刀,尽管我的无动力主轴是c20 er25的,最大夹持16,但是那时因为做成er16怕找不到轴承,标准轴承没有16的而只有17,非标倒是有,但正是因为非标各家做的参差不齐,很难正好就合适我的er轴杆,而er12和10又太小,而价格反而小的贵。
* \* q/ w% J; x. A5 J" A        喉深打算用手头上槽钢搞,具体喉深多少看十字台钳的规格,支架锯完不一定要锉平,因为钢板我是找人焊接的,论坛上人家都是用磨床或端面铣开平,然后再用台钻打孔,攻丝,螺纹链接固定的,但我没这么多设备,反而找人焊接会方便很多,我们这儿收费是10块钱一根焊条计算。5 O5 a, _% z4 _6 O: @
        动力是用我500w的手电钻,之前在木头支架上试铣过一块钢,行程1cm,只要控制好进给量,手电钻没发热,只是抖动伤刀,这说明手电钻虽做主轴不合适,它的动力是可以铣钢的,铣铝是直接把手电钻开到最大(2800转总比雕刻机几万转低吧),锁死(手电钻本身有这功能),没台钳时我用角码做靠山,慢慢推,有了台钳使劲摇。
# ~& s- F& U0 }: V" j        动力传输本来是想用万向节,但是正好家里面有个坏的洗衣机,用洗衣机的皮带轮组减速比为1:3,手电钻的2800全速可以降到900转,正好可以达到铣铁的要求,而且手电钻高速下扭矩最大,再加上皮带减速带来的3倍扭矩,这样正好省了一个电机的钱,还缩小了体积;因为之前只买了3个7204的轴承和轴承抱座,没有买传动动力部分的轴承座,还好手头上有开孔器,用木头做了个轴承箱,把洗衣机电机轴切了一段12cm粗的杆子,装上皮带轮来传动,木头的轴承座有个好处:就是手电钻的同心度不好的时候,晃动能被软的木头吸收,如果是刚性的,那么不同心手电钻会抖,弄不好还毁了手电钻,而且还省了两个轴承座的钱和运费还有路上的时间。

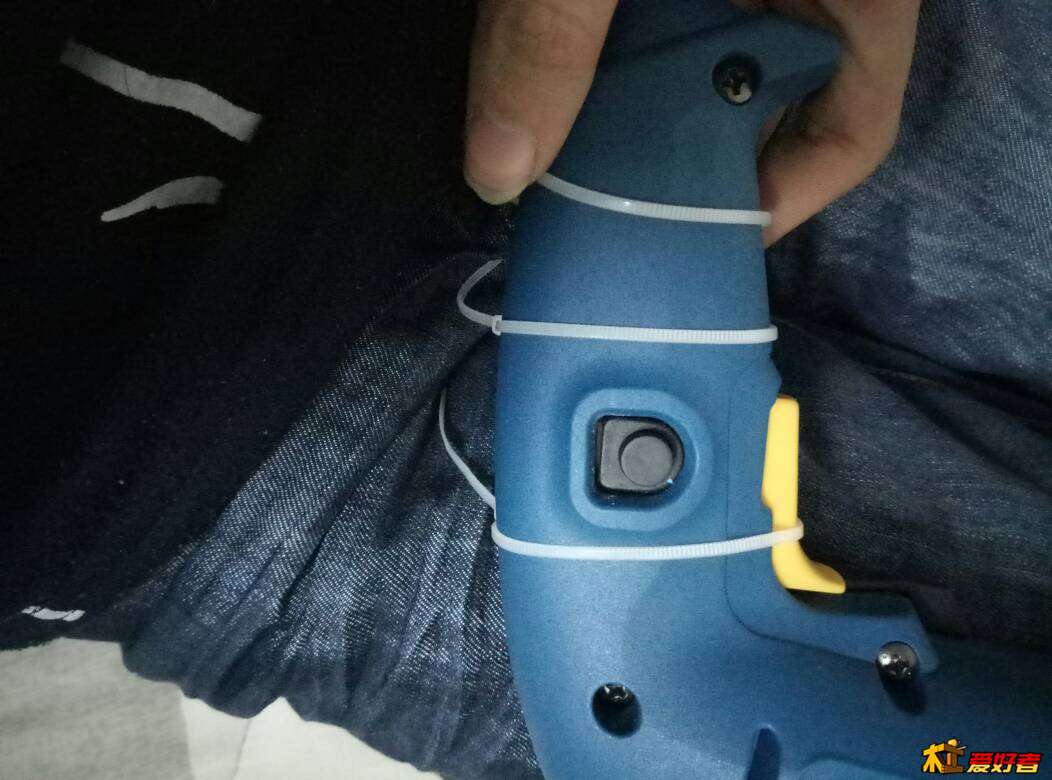

1 Y" Z) u8 p$ k! d        手电钻的调速看到有些师傅是用螺丝当丝杆下压调速按钮,有些是买了可控硅,为了省钱我用尼龙扎带搞,绑了3根扎带,前面的松,后面的紧,一层一层的套,调试好力度,然后就是4级变速了,因为手电钻本身还有个全速锁死功能。  V* b6 M' @. O: f& e& e! s
        钢板还没拿去切割,明天切完把木板替换成钢板的就ok了,十字台钳有了,电机和主轴也有了,传动也搞定了,就剩下400*500*15的钢板还没开料焊接,这种业余做的东西不能拖太多时间、花太多金钱,不然很容易演变为玩物丧志,现在钱已经花了接近400块了,还有100块的支出空间,我的理想情况是严禁成本超过500,如果花的比买个成品还费银子,这会严重影响军心士气滴!上几幅图吧。

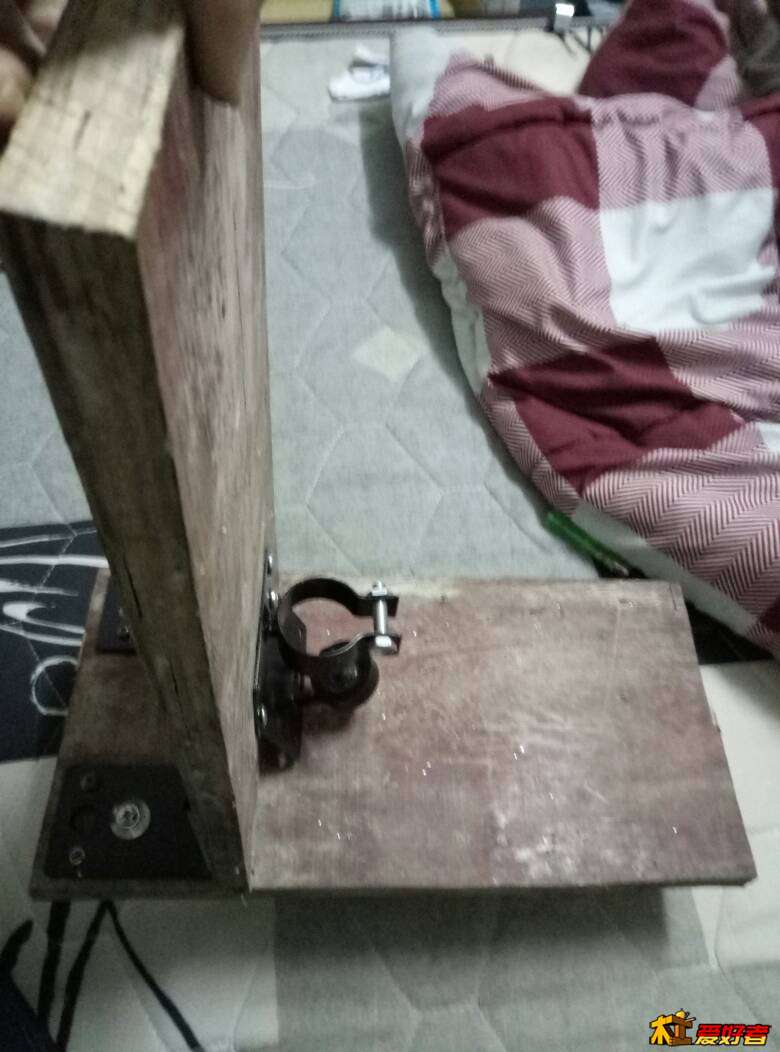

- b: f5 N) h9 F 014751zhk4hckjczbnvrfa.jpg

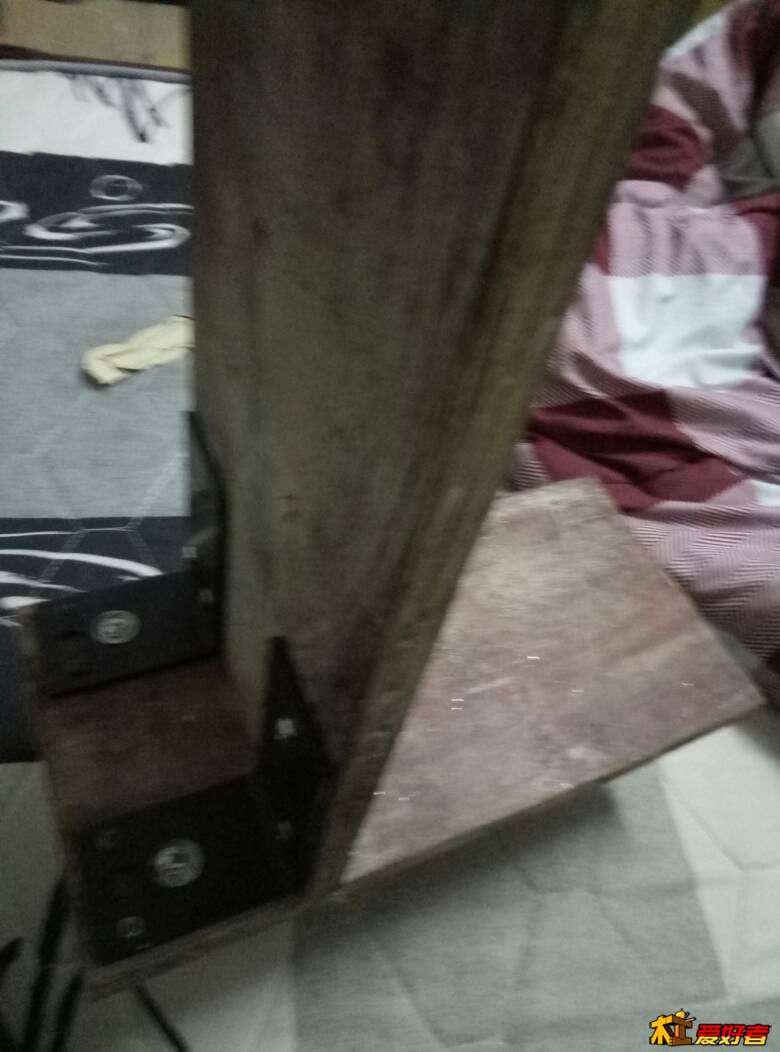

. x; C$ e9 |3 C3 h8 [1 U  c, v1 E 014753fm2854gay24y84mm.jpg 5 j% X# m# v8 u/ t
9 g: i9 c% H+ c' K( J/ ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-3-23 02:22:19 | 显示全部楼层
总是闲不住 发表于 2017-3-22 23:10
/ b  k5 ?' o5 X: Z# x) Q2 i哎喝高了把师傅打成了前辈……楼主莫怪

* r: g6 E* P8 G我是做手机的,为了做这个铣床才下的木工app,机械类知识我基本不懂,我身上唯一跟金工有联系的就是这个手电钻,还有为了切割金属木材,又想省个角磨机的钱买的切割底座,来论坛之前我都恶补了一下基本知识才来发帖的,比如一丝是什么意思,er夹头跟手电钻夹头有什么区别啊之类的,都是几天前百度结合淘宝才知道的,呵呵,论坛里的人都是我师傅。
( x. [0 l- V: i0 `
回复 支持 反对

使用道具 举报

发表于 2017-3-23 04:39:34 | 显示全部楼层
锯钢板的正确姿势。: s+ Y" U, h* _, A6 g& ^% m
8 b  C9 ?! R5 Z& u# y
俺不是修手机的,早年录制,有版权的哦。
6 ]: a7 ]* n- m4 J2 f" F+ W1 B! @" G- N' j. z7 Q- M: a
注意掌握幅度与频率。6 m' r4 m: b* o4 O' C: b

) E/ A; r5 X5 t& ~. Z) R) R* x1 n8 n( L$ C
0 m) _1 v! ^/ V) T9 o

' H( L( I; Z$ L1 D- Q, T1 \  U( d$ x8 x: E
回复 支持 反对

使用道具 举报

发表于 2017-3-23 07:51:07 | 显示全部楼层
钢板也太便宜了吧
$ k. x9 }1 v- B& a, k# i2 B
回复 支持 反对

使用道具 举报

发表于 2017-3-23 10:50:00 | 显示全部楼层
加油
: l7 k: o; D$ `$ i! z* D6 n" {+ A我们等着看你的成品
7 W3 g& x9 y" ~% M/ }+ J% N& P
回复 支持 反对

使用道具 举报

发表于 2017-8-19 21:53:20 | 显示全部楼层
非常感谢楼主的分享
