锯缝调节器 开槽辅具其实很简单

快刀手abc

  f, H( ~, Z3 \" a* [  `/ O4 z

% ?3 F6 r2 v" G5 V4 ^
& t. A% N6 X4 l8 y5 M
6 ^( l& b: L2 i# X1 f4 H
. g9 y) t) ]8 P0 _/ C木板开槽，木方穿进槽内，形成紧密无缝连接，很多情形要用到
/ R- X$ a8 W' |5 e
一个两个手工不难，批量的话，使用电锯配合辅具方法，大大提高准确性、一致性和效率。

+ v  o7 h; @" w0 |1 i1 V没有要做的东西，以一块板和一条木方为实例，只要掌握方法，其他一通百通

8 K2 P' @: o, Y+ t----

, q" {3 P/ M& b% w1 o% E- \( O0 ]
: H- Y6 b7 X" q: m1 k

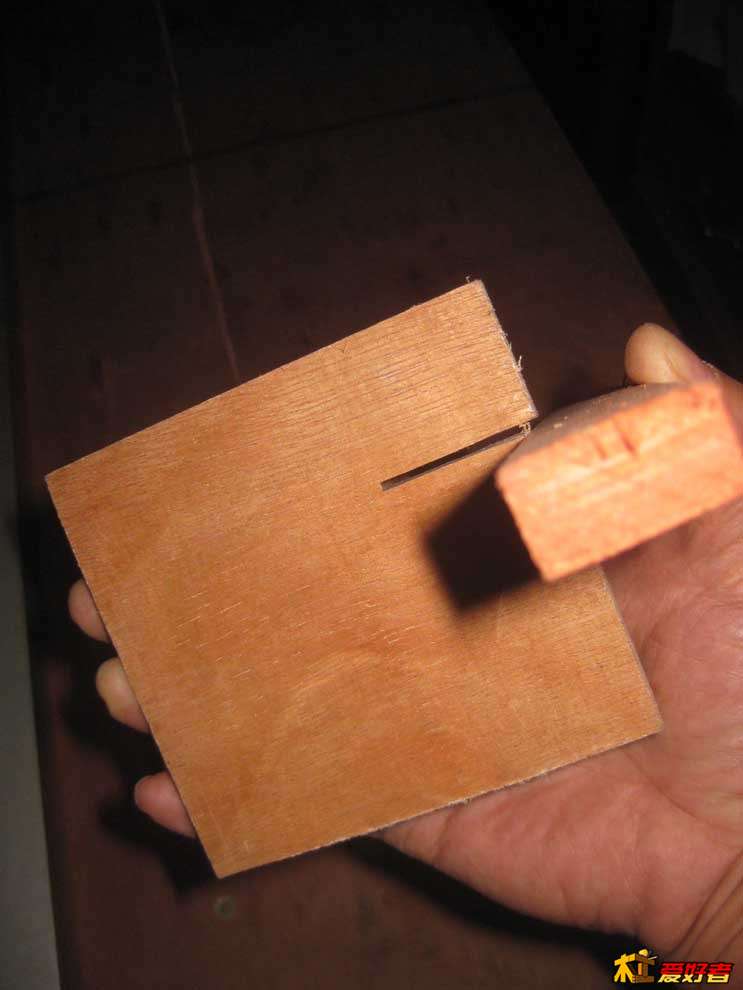

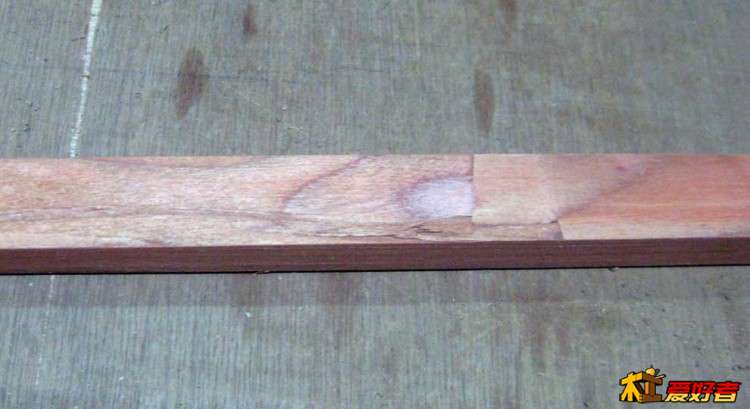

8 }- |8 m, L! u, \) g6 Y. Z达到这个目的

旋律飞翔

有点没看明白啊，得再琢磨琢磨
# H" H( r0 y$ e& p1 `

快刀手abc

3 U8 c0 P& y- Y* r0 A2 L9 `

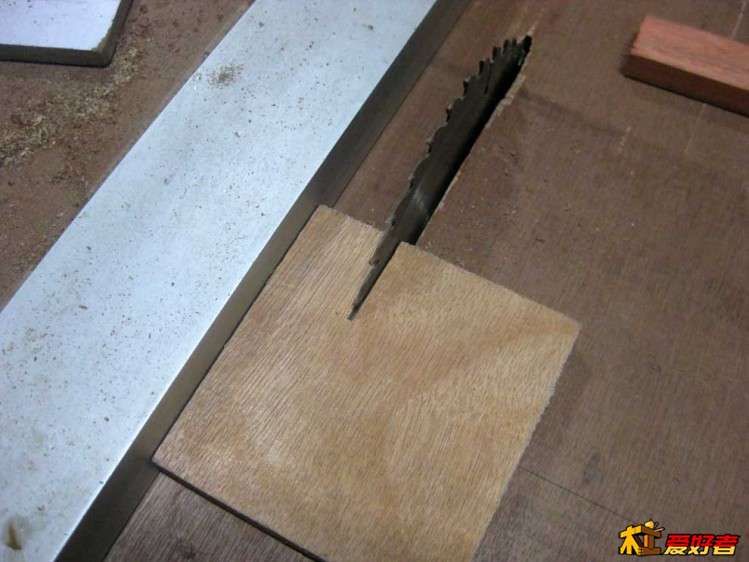

按尺寸，锯出槽的一端
, t, D7 _) m2 I% P$ S- [4 {

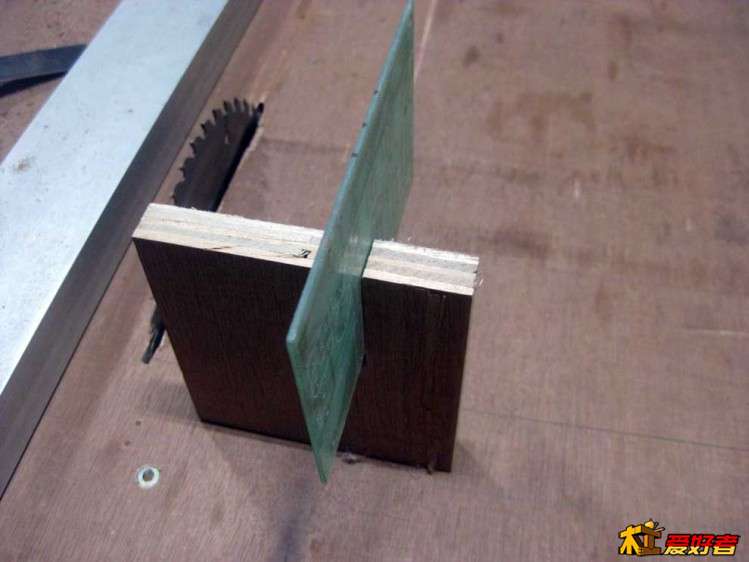

/ M# J! z- ^1 U, y, R  l" |$ K同时测量锯缝厚度，尽量有现成的，这片薄了一点，可以贴纸片补救
8 O4 v7 d4 }) G, \
. Y  r! [) o+ j5 S6 Z: O" n

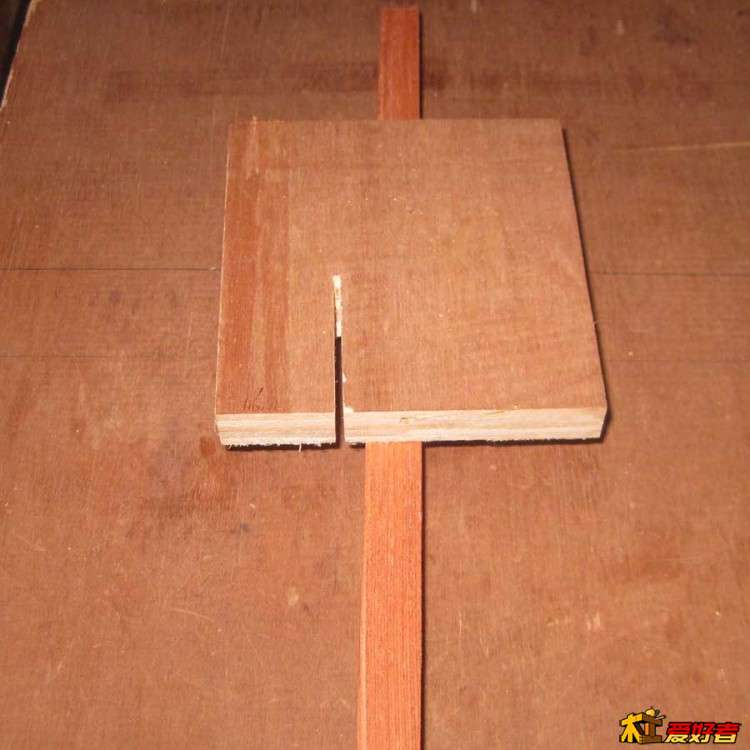

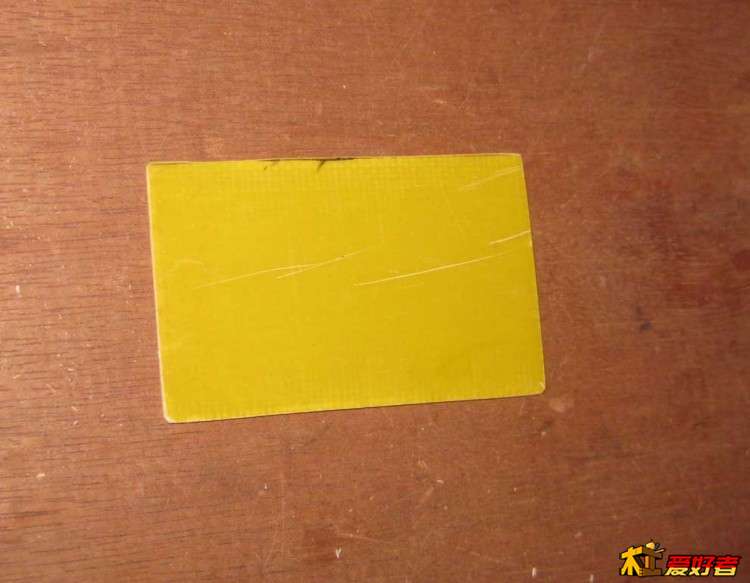

, z2 _2 i1 F0 W+ x  l: \  G4 O) u这片刚刚好，2.0mm

为什么要这样？下面实验

快刀手abc

旋律飞翔 发表于 2017-3-24 22:17
有点没看明白啊，得再琢磨琢磨

是什么不明白，操作方法还是什么？
+ w' J" k+ \8 [$ x0 o- C& Z

快刀手abc

5 J8 q; ?6 j0 r3 h9 `7 p
& M' T. M4 m' n6 m) b  S
/ Z2 Y8 r0 ~- V6 q

% j# o; H( c: ^4 I1 D第一步，锯出靠左第一锯，
) Q4 H9 p2 T- o# f- n6 E

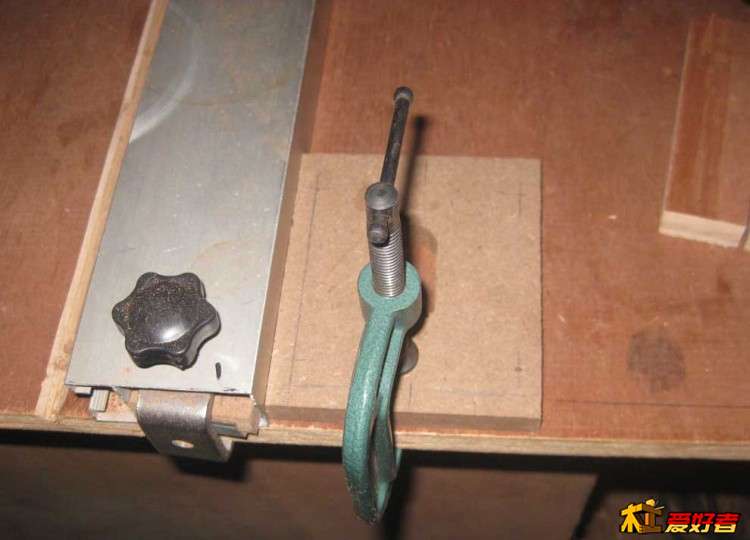

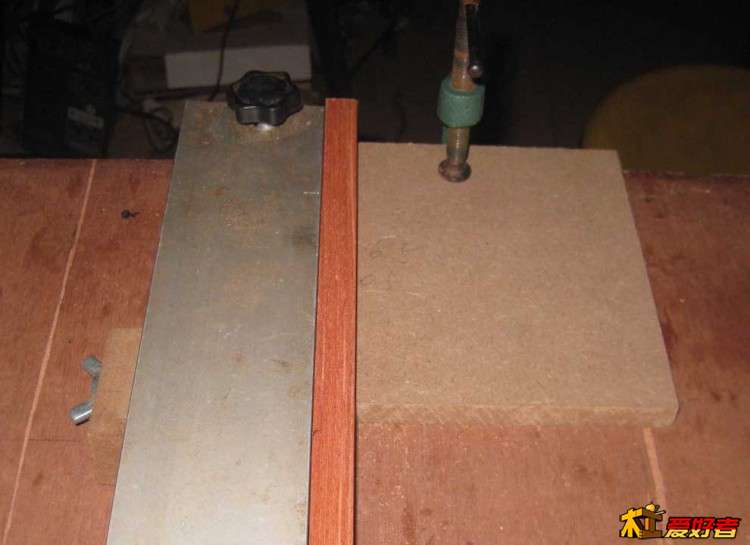

5 t6 c  Q% b5 v7 g# O之后不要松动靠山，用两块木板紧挨靠山固定，作为定位基准
9 G8 s; J' D; K9 E; `8 l
/ k# d! @( ?7 B" h& K" q

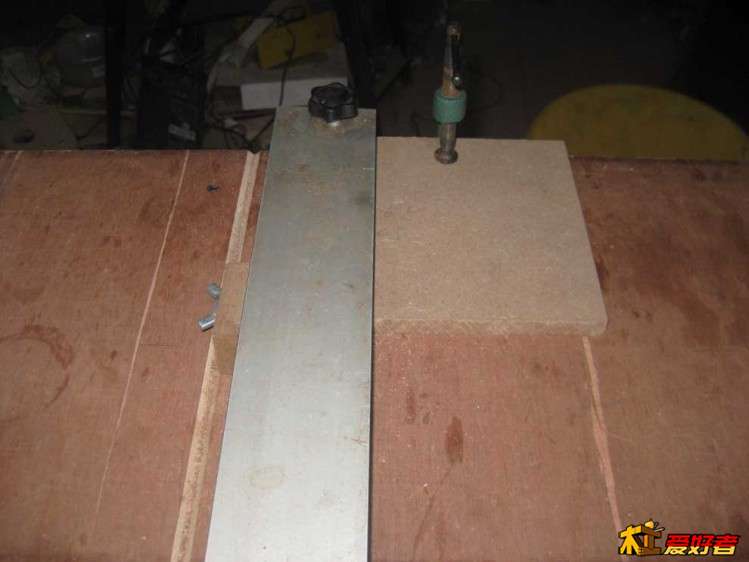

靠山两头一样处理
8 s+ K& \1 ~, ]4 `
0 c. t8 q) q. F6 l- {----------

$ u# I+ R! y% W第二步


8 C0 I! J. O5 W# W
3 ?( W  n& l: b, O! P- k

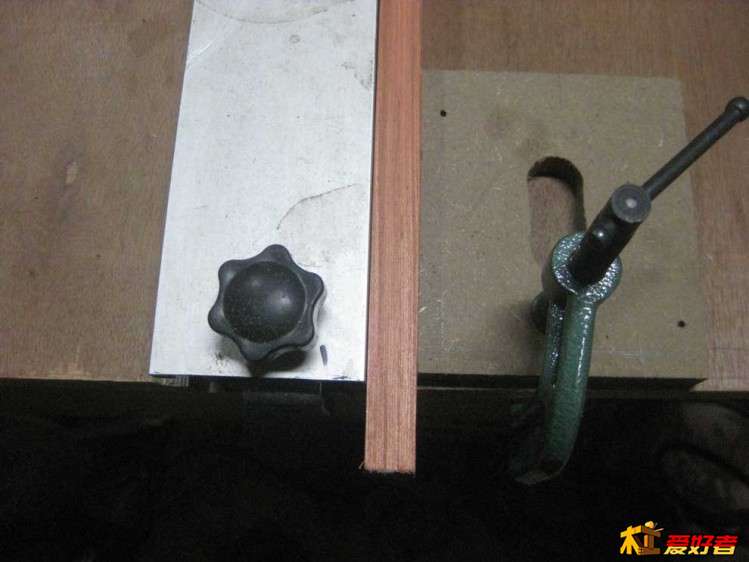

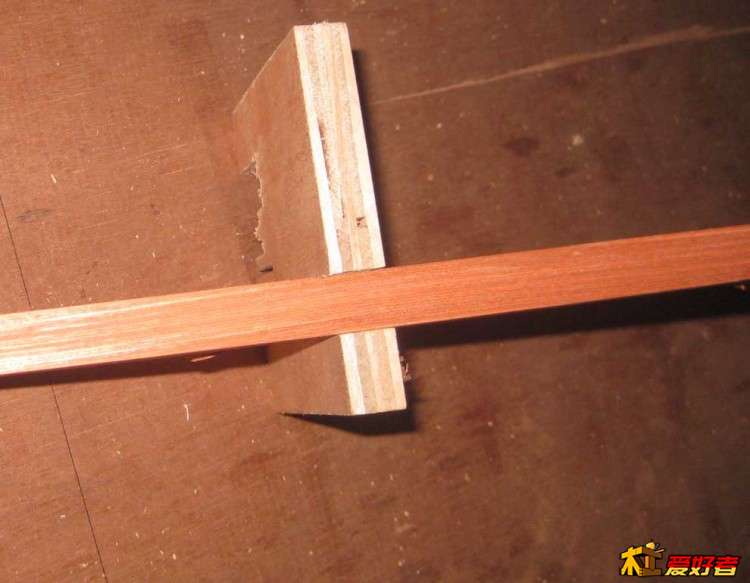

松开靠山，在靠山和定位板之间放进  贯槽的木方，然后锁紧靠山

% ~+ w$ J% e- X/ w-----------
; n2 g( T/ T8 G3 Z) f
) R' v! k5 J6 Y( M第四步

松开G字夹，取下木板和木方，锯模板的槽的右沿。


检查：

3 L$ i& ^1 U& c4 U9 E

发现，开出的槽宽了，宽出尺寸刚好是锯缝，也即是锯路

现在就要想办法减锯路了
' e& W) s9 R2 |% E: |

7 E0 E2 U0 e  a4 D6 F) e. ~

快刀手abc

减锯路有两种办法
1 T( C0 l: P# {  R9 C

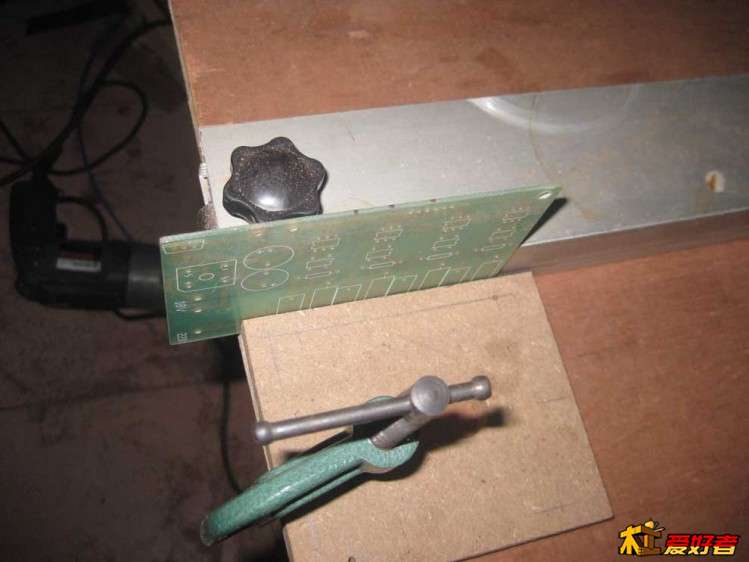

: s! d2 W2 P  D( h  Z1  在靠山出贴上锯缝厚度的薄板。这样的薄板很难找，就算有，由于是跟靠山松动连接，尺寸不稳定，不予采纳
6 l2 w& X3 Z6 U$ ~  h
2  装定位木板前先减去锯缝

4 _2 p: `. F2 ]3 H% ?
7 @! u4 C) S2 r5 ~2 c6 v& x
& |' q# H7 [+ N9 q9 u8 \再重复第二、第三、第四步
6 Y5 \2 U2 y, h5 U' Z4 o7 F

4 T! A1 S% K* R2 J: K

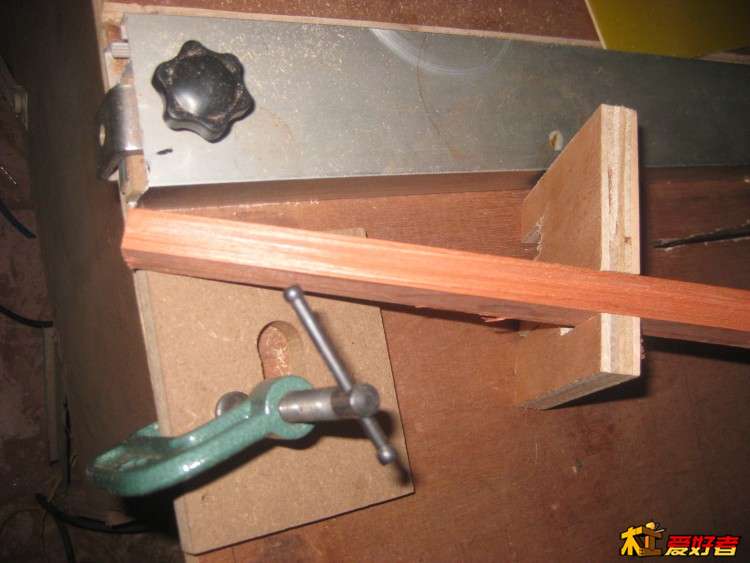

然后去掉锯路间的缺口，装上木方，搞定
' T( K- f+ ^6 f
- s& o1 E: Y! @* x: U你要配合刚刚好，关键就是锯缝厚度的板条，一次调试好，以后每次重复都轻而易举

. b2 p+ e4 ], e
3 P/ n- @3 n' g

快刀手abc

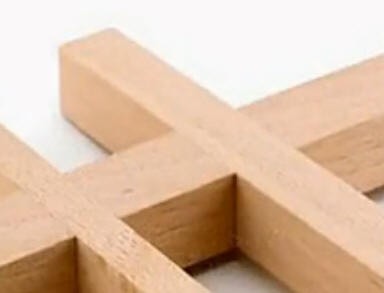

可以做很多，例如木条栅格
& T/ u8 e  l. W' t! l
) Q% P- |2 {8 X
+ y/ b" T6 U4 c8 m/ `
3 p6 ^; V. F: q- C% u( P3 d8 ?/ i; B
1 R+ a. o) s' N! x2 V( d
9 t8 _8 h# A& P  f1 k
6 G* e* F+ J/ E4 K5 V
0 M  m( \1 u/ B: W6 ~" ]

旋律飞翔

快刀手abc 发表于 2017-3-24 22:27
* F3 A  j8 ~* m; {, V+ |是什么不明白，操作方法还是什么？

/ b9 @4 K# O" Q& ?2 R1 f还是看图好啊，看了图片的操作步骤就知道了，谢谢啦
( `/ W. ]! b9 F; z. v; ?8 C# P, [8 q) e

zxd0184

谢谢分享！！！找机会实践一下。
