这是怎么了？

ysy988

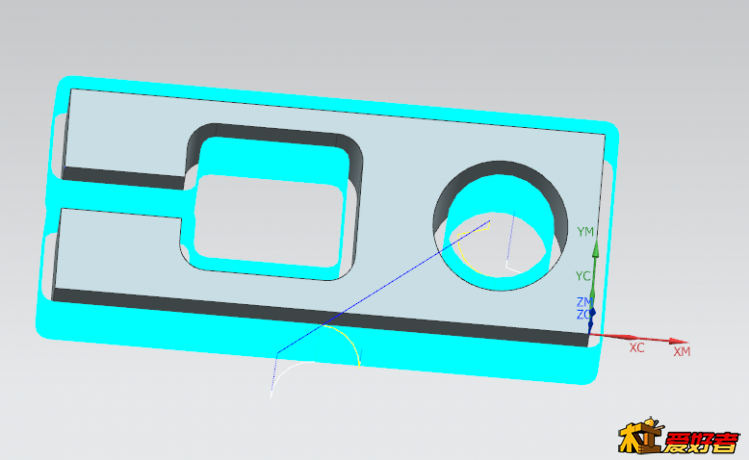

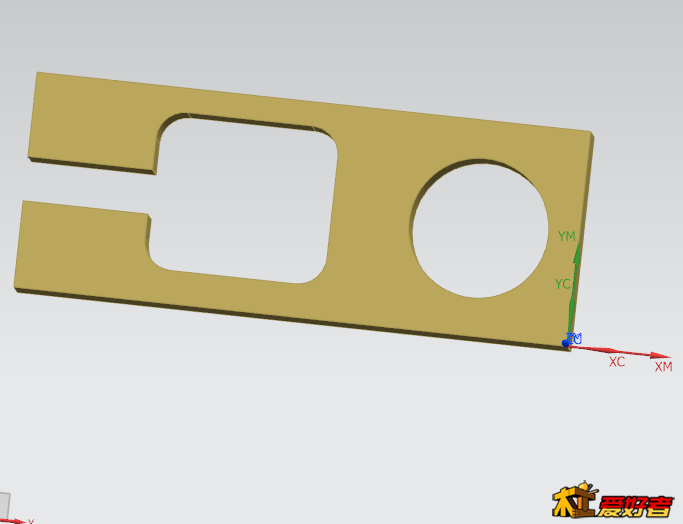

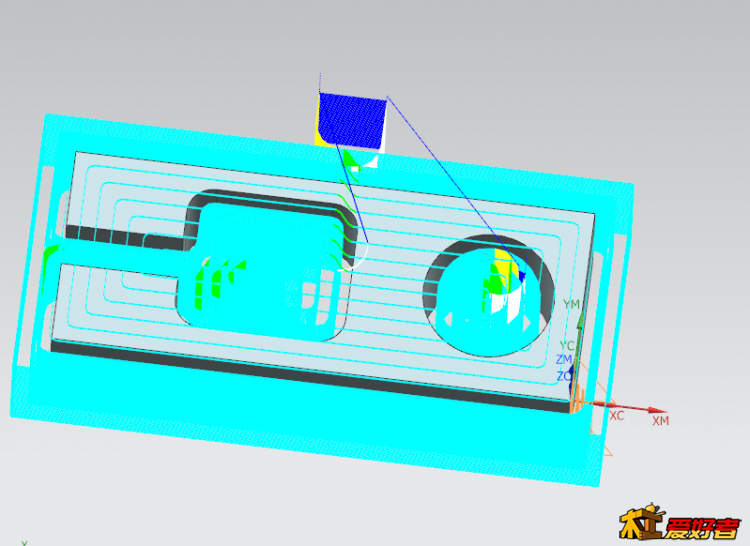

如果要求不高只需要一个程序就搞定了，如果要求高两个程度，第一个程序侧面留雨量，第2个程序精光一刀，这个图只能说大楷因为没有尺寸看你上面的图大楷画了一个宽度为15的厚度10的长度38 .

- r1 E/ F  h" o. a0 Y2 `
; X% L) k% x" D. F1 f

' A  t! @% |# Q. @
- F! W; D0 l& ]7 j5 O8 J  D

4 h3 L6 j0 I1 A& S

8 y+ S! q7 R2 s9 s5 [7 h" P1 q( k2 n


, w% z) Y, w" {1 |* D# j( y
3 h) X: B2 |/ d6 v# S; G
" e; u  D, {) a7 u) g- W
/ r& u" I3 O' ^
6 H( U: s  ~& H6 g. |, g% p9 ~3 ^, C7 {9 V

5 j/ b  y/ k1 o' p' R- C" d+ J

ysy988

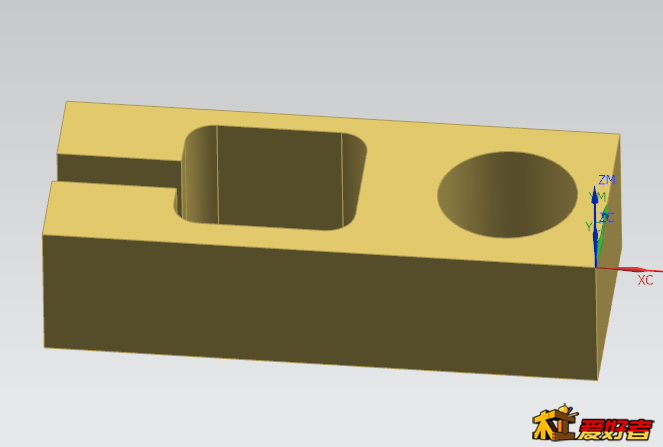

毛胚材料4边加了2.5毫米 顶部加了0.5毫米

ysy988

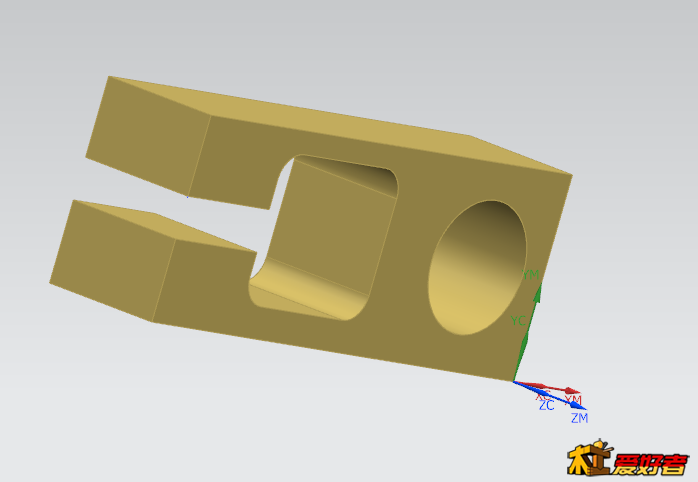

宽度15 看你手拿零件的间距大楷是15毫米左右 应该也不会差太多

ysy988

lzqwq

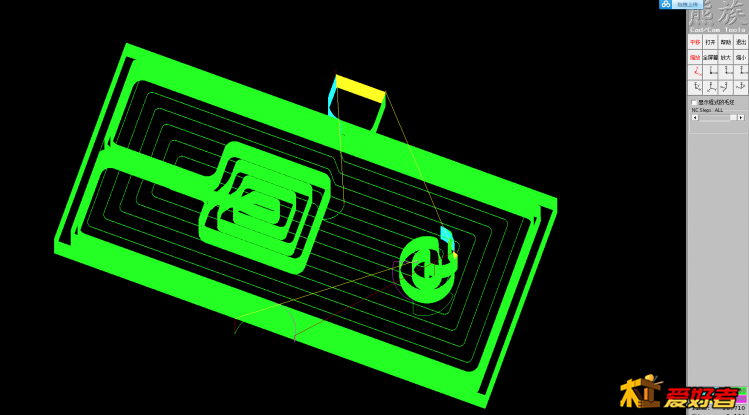

这就是最后一刀没有重叠，如果用精雕的话，把“延伸曲线端点”给勾选上，并且输入一个大于刀径的值就行了。

ysy988

lzqwq 发表于 2017-3-17 23:54
: J2 E6 j, \& [$ I8 t8 k2 T( R这就是最后一刀没有重叠，如果用精雕的话，把“延伸曲线端点”给勾选上，并且输入一个大于刀径的值就行了。 ...

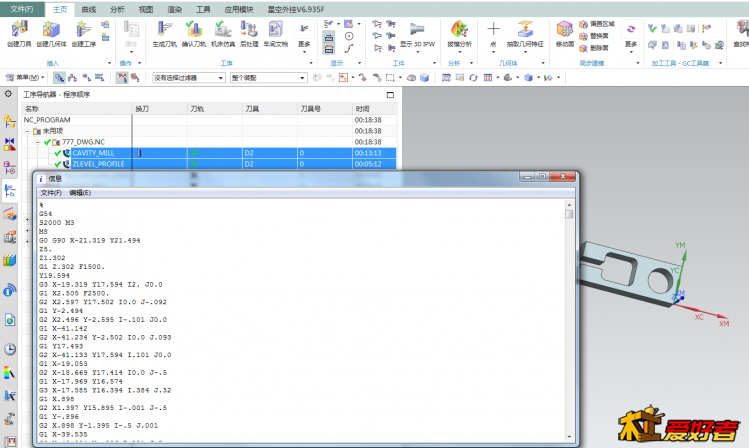

第一个程序壁留了0.05，所以需要第二刀精光，如果要求不高，一个程序就可以解决问题

ysy988

还有个方法，只编圆的程序重新铣

咬钢

lzqwq 发表于 2017-3-17 23:54
这就是最后一刀没有重叠，如果用精雕的话，把“延伸曲线端点”给勾选上，并且输入一个大于刀径的值就行了。 ...

- ]1 z0 v( I! Q4 c2 P+ k. s0 X我一会看看你说的那个选项
4 J) E+ }* S+ G( s0 B6 L

咬钢

ysy988 发表于 2017-3-18 00:18
" W3 Q% ]5 u8 X( k还有个方法，只编圆的程序重新铣

你加我的微信yujie161016
( _7 Q- J5 m0 R; p3 B! Z

咬钢

ysy988 发表于 2017-3-17 23:44
如果要求不高只需要一个程序就搞定了，如果要求高两个程度，第一个程序侧面留雨量，第2个程序精光一刀，这 ...

哥们儿你太热心了！看到加我微信yujie161016

WANG_BO

圆的曲线不是闭合曲线吧 看看那里有没有断点

咬钢

WANG_BO 发表于 2017-3-18 10:20
6 k1 i* D* M. e, s: i圆的曲线不是闭合曲线吧 看看那里有没有断点

那个圆是我用画圆命令画的，应该是整圆
/ k( U3 @' P) H" v

WANG_BO

咬钢 发表于 2017-3-18 11:00
2 D1 J" V; R9 ^  }  X那个圆是我用画圆命令画的，应该是整圆

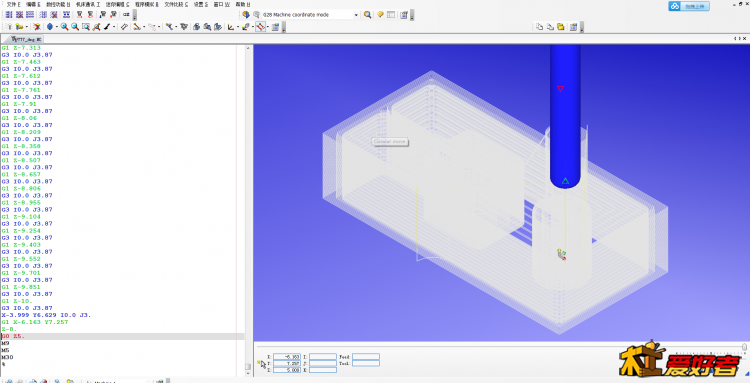

不知道你用什么软件出刀路的，可以的话换个软件出刀路试试看（最好从新画图 反正也简单），先排除机器原因，做出来没问题的话应该就是你软件哪里设置错了吧
/ _% f' w5 A/ P! F! b8 D* w

咬钢

我让朋友帮忙做个刀路，我一会试试，看是怎么回事！
3 I; A" J) G3 T7 J

lzqwq

咬钢 发表于 2017-3-18 09:41
我一会看看你说的那个选项

% p/ {" u2 C  Z$ q8 y不用看了，我说的不对，我没仔细看你的描述也没仔细看图，只看到圆的边缘有凸起部分了，以为是一刀的活最后接刀没处理好，别误导了你，对不起。
" K, I- H3 L# ^6 c5 j7 E似乎机械部分有问题吧，走直线好走圆不好，找块废料多做几个圆试验一下，好排除机械问题
