diy cnc雕刻机制作过程

阿拉丁117 · 发表于 2017-3-17 20:22:54

你好，这样做好一台卖多少钱

杰声老店芝宝 · 发表于 2017-3-17 20:35:23

厉害

zzdvcd · 发表于 2017-3-17 20:44:04

高手~

咱也想跟你学习做一台，能指导或提供图纸吗？、谢谢！

robin_zhang · 发表于 2017-3-17 20:55:31

本帖最后由 robin_zhang 于 2017-3-18 20:30 编辑

zzdvcd 发表于 2017-3-17 20:44
8 g) P4 |; t3 T: \$ q/ i0 B, {高手~ w' j8 M# j+ Z% v: X9 C
8 S4 V: U; o9 K5 {) ?+ ]+ I. o
咱也想跟你学习做一台，能指导或提供图纸吗？、谢谢！

多谢大家支持哈

crazybird · 发表于 2017-3-17 21:07:57

夜色苍茫 · 发表于 2017-3-17 21:16:32

怒我直言。

挺简单的东西。搞的真复杂。

宣传视频.一眼这机器都没拍。

确定是这机器雕刻的吗？

robin_zhang · 发表于 2017-3-17 21:38:26

本帖最后由 robin_zhang 于 2017-3-18 20:31 编辑

阿拉丁117 发表于 2017-3-17 20:227 D& e$ G; ?. O9 g
你好，这样做好一台卖多少钱

多谢大家支持哈

robin_zhang · 发表于 2017-3-17 21:40:08

本帖最后由 robin_zhang 于 2017-3-18 20:50 编辑

夜色苍茫发表于 2017-3-17 21:16& V1 z, R. M3 H5 n G+ \/ p" f" O6 l
怒我直言。
% V" l2 P ~5 r9 t/ d8 @& Z \: g* S9 s7 q( c+ U0 `# V3 ^1 \& e! `
挺简单的东西。搞的真复杂。

嗯，这款开源的CNC雕刻机，结构是简单，DIY成本也相对低。尺寸可以扩展很大。还是非常适合DIYer的

robin_zhang · 发表于 2017-3-17 21:43:42

本帖最后由 robin_zhang 于 2017-3-18 20:34 编辑

p_g_b 发表于 2017-3-17 19:30
) Q y5 G3 E2 B* u) a厉害，又学了一种全新结构。

国外论坛diy这种机型的很多，但国内却很少。因为开源产品，国外很推崇。可以看wiki上面这个https://www.shapeoko.com/wiki/index.php/Main_Page

三十三天 · 发表于 2017-3-17 21:44:46

很强大。好

robin_zhang · 发表于 2017-3-17 21:47:21

本帖最后由 robin_zhang 于 2017-3-18 20:48 编辑

ahszwg 发表于 2017-3-17 19:35, Q$ u2 g" {* D! i% v7 J
木头能雕多深呢？外行别见怪，看着像刻章的

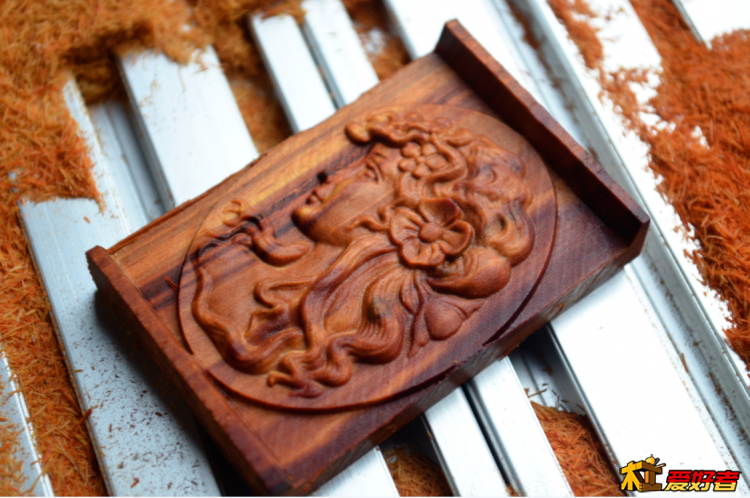

材质：科檀
软件：ArtCAM 2008 三维浮雕
切割深度：4mm（Z轴没有做多层切削，一刀到底。科檀相对很硬，如果切割深最好做多层切削）
X方向带角度加工（45度角）
刀具：3.175mm-30度-0.2mm
给进率：1000mm/min
下切速率：150mm/min

ysm163ysm · 发表于 2017-3-17 22:02:01

楼主不知道把行程扩大到400MM乘900MM精度怎样？

隐士 · 发表于 2017-3-17 22:04:23

本帖最后由隐士于 2017-3-17 22:11 编辑

恕我直言：你造这机器即无精度又无刚性，成本也不低，还不如买个成品机。别怪我打击你的积极性，你这机器可以说没有可取之处:
首先同步带传动还没有减速用两相步进电机整步定位就在0.15mm以上了，这还不算同步带的弹性变形，比普通C7级的滚珠丝杆精度和传动力长矩至少相差一个数量级。
其二、滚轮导轨的精度和刚性都比光轴导轨差很多，最好的铝开型材长度一米的直线度都在0.3mm以上，跟直线导轨更是没法比的。
第三、老外做那机器可能手里有闲置的材料就地取材，你这机器都是花光洋买的新材料。另外，不是每个老外都比中国人强！
第四、滚轮轨不能密封，切削和灰尘很容易粘在上面，即影响精度又增加传动阻力，时间长了机器就会出现卡顿现象。

冰豹 · 发表于 2017-3-17 22:06:27

看来很专业

玩的就是高兴 · 发表于 2017-3-17 22:31:08

个人认为，还不如做成经典结构，成本和复杂度都差不多。这种除了更吸引眼球一点，其它如精度、通用性、刚性、易维护性、寿命，哪样都更差。
