请教关于a轴不用减速机的问题

铁刀

小直径的东西看不出差别，直径大差别就明显了

lvsq

个人账号 发表于 2017-3-17 12:43
问题也就是在于  运行不平滑，实际运行不是匀速，而是一顿一顿的，是这个原因吧

% ~" A' W# B! a" M: N对，细分只是转矩更加平滑，

p_g_b

冷月照清秋 发表于 2017-3-17 15:15
' }" N3 ?+ R& b& d# B8 O% b我用过，可以的！核雕。
+ L0 ?1 [7 V2 Q, b( k57步进，16细分。刀路行距0.07转速15000精雕出刀路。
雕刻时间大概30分左右。精细 ...

多谢12楼的分享，对我帮助很大。
# c9 ]% |# J* v) q

木友木友

新思路连接方式没看清

one486

低转速没问题

DIYaihao

冷月照清秋 发表于 2017-3-17 15:23
5 c' l& M( Y7 b弄了个简易的核雕第四轴

+ z* F# j5 H; R7 a8 b. o- `% S你好 ，想请教一下核雕用的什么出的刀路，Z轴能雕到两头尖的位置吗？
% e) i$ H5 a' H1 J1 `% e5 V/ N# T

ma286hp386

看样子也要试试，细分加大256，512试试

王静波

我a轴没有减速 电机直接连卡盘  还是42电机  怎么了? 用一年半了 圆雕没掉过链子  雕出来也不比带减速的差

a13133951529

我也想知道
1 J+ d& _6 R- P8 r

dsqa

整步，转的最快，一个脉冲1.8度，细分越大，转的越慢，比如16细分，一个脉冲，就是1.8/16了，速度就慢了，相应的顿的就不明显了
# c& i8 I+ G# C. V% p$ o0 Y8 e# D

伪装者

收藏起来慢慢看~~~你们接着讨论~~

阿余

lvsq 发表于 2017-3-17 12:41
# h) m$ u5 O5 {) v精度不够啊，步距1.8度耶！细分对精度提高没什么用，

, _0 u# v% L$ x对，   1.8度的步进， 用  1605 的丝杆，每一步是2.5丝，于是，如果每次是走2.5丝以下，就是细分出来的， 这时， 如果用百分表来测， 一丝一丝的走， 他肯定是大一下小一下的， 肯定走得不均匀，但是，如果走   2.5 丝的整倍数， 比如一次走5丝， 肯定就是均匀的，每次都这么多。
6 V% m& K. [2 u7 X! T% n9 S$ Y
! n, G! `2 S! m- ~; A! C不过， 如果用的是闭环步进， 那东西不错，他有编码器，能校正这个误差， 我就试过，用闭环步进，就可以每次走1丝， 走得均匀，不是大一步小一步的。

6 F" v( e, `3 x" ^  R9 {5 ?' Z& _0 P只是雕木头来说， 这么高精度， 不是太用得上。
% G* Z0 W9 H. p3 E# W6 \7 Y" e

one486

好好学习, 天天向上

13221765963

冷月照清秋 发表于 2017-3-17 15:15
我用过，可以的！核雕。
57步进，16细分。刀路行距0.07转速15000精雕出刀路。
雕刻时间大概30分左右。精细 ...

a轴不用减速机，步数怎么设置，初始速度怎么设，求解答
1 ~# o9 U: w6 ]7 A. H6 i6 O# E

冷月照清秋

13221765963 发表于 2017-3-24 00:27
4 c! X" c7 w, A$ ia轴不用减速机，步数怎么设置，初始速度怎么设，求解答

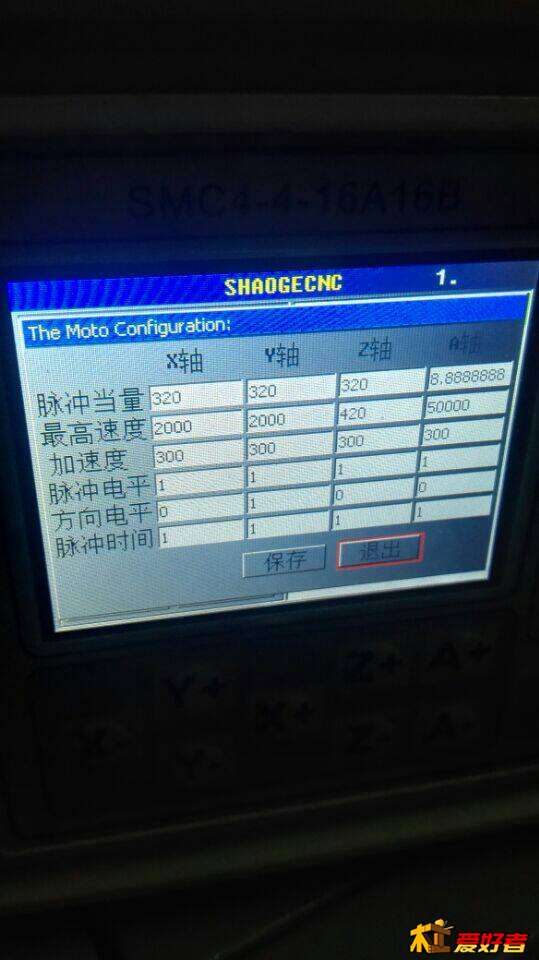

, X3 o! ?; a, z! A3 I脉冲当量
) i8 D2 W% m6 l+ B. ~200×细分16×速比1/360＝8.88888889
