（直播）自制多头雕刻机

个人账号

貌似我选错了a轴，我用的100:1的谐波减速，算是直接放弃了加工圆雕时，a轴旋转加工的方式

中国好木友

期待看到成品

个人账号

中国好木友 发表于 2017-3-19 00:15
$ ^  R$ J1 J) Z期待看到成品

快了，今天铝板到货，明天更新

个人账号

昨天铝板到货，加工后侧孔，做工一塌糊涂啊！有一块直接返回重做了
# n# |% n8 ?8 M2 W; y

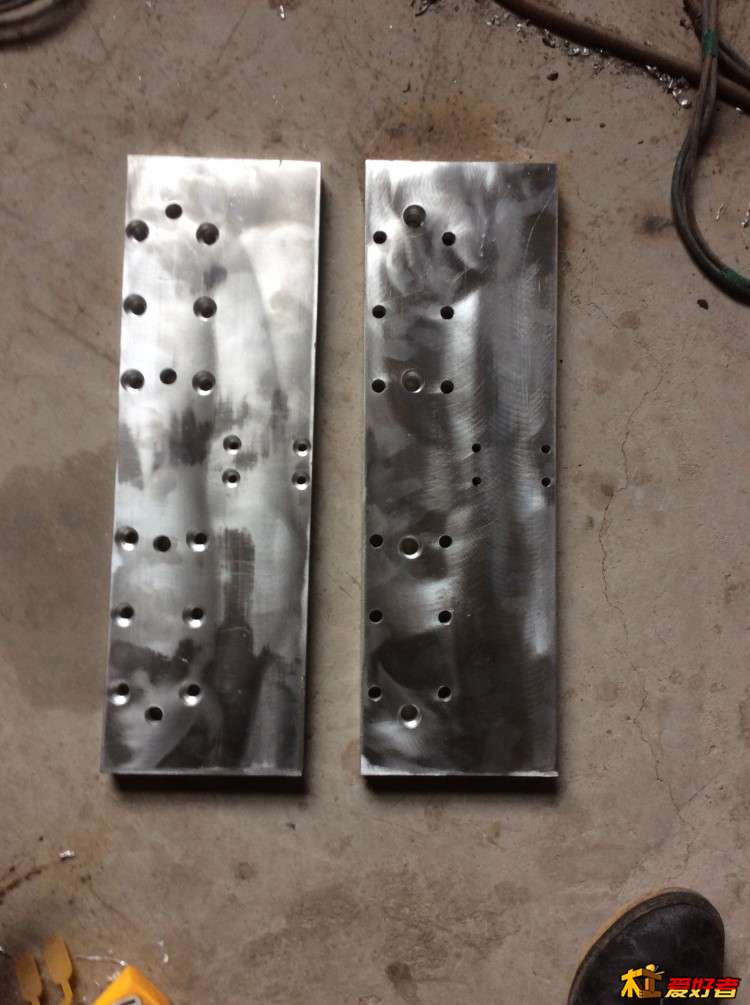

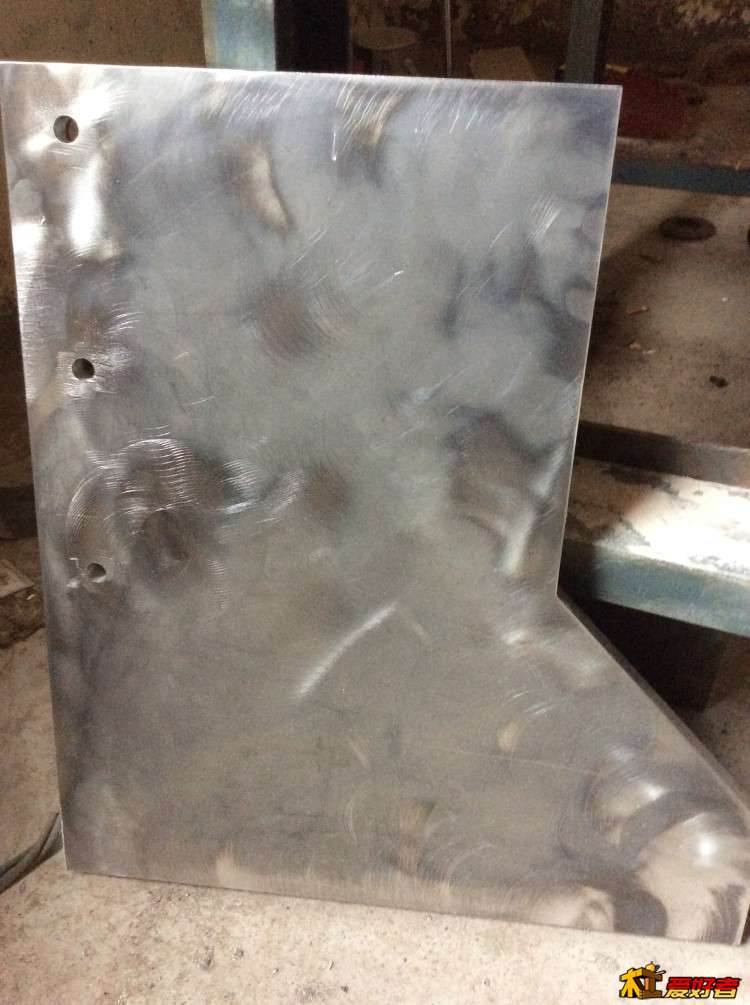

! V  t* L3 s4 s, j+ \/ Y忙到半夜，做好了几块
1 a0 d2 E  b) X  N2 k% x. f
水循环拆了也就没有装

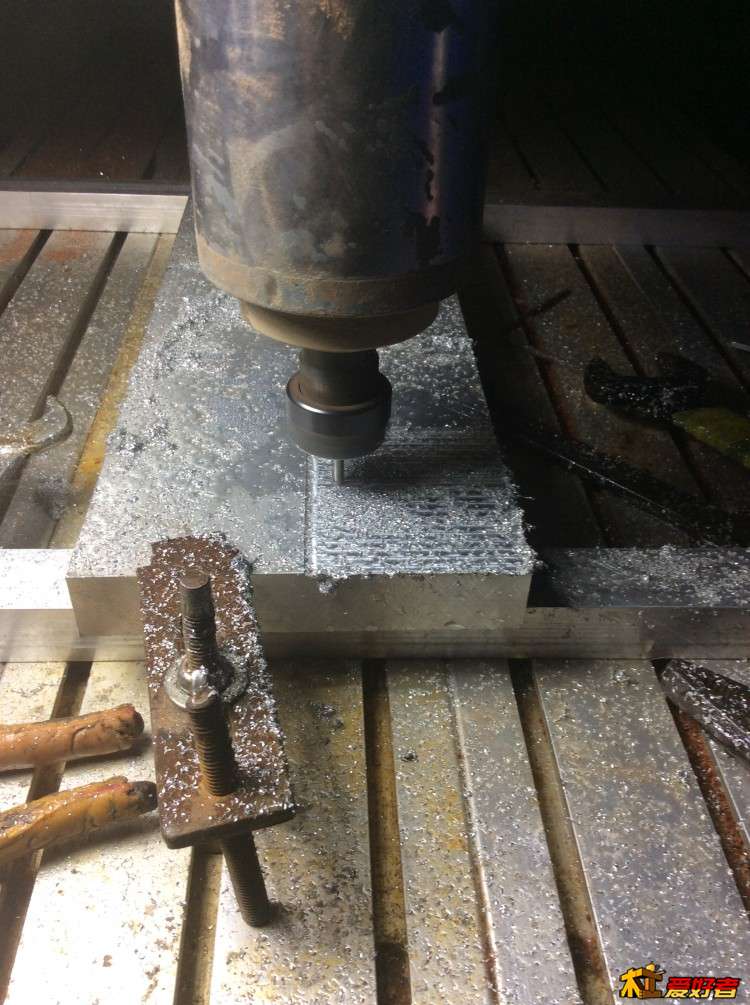

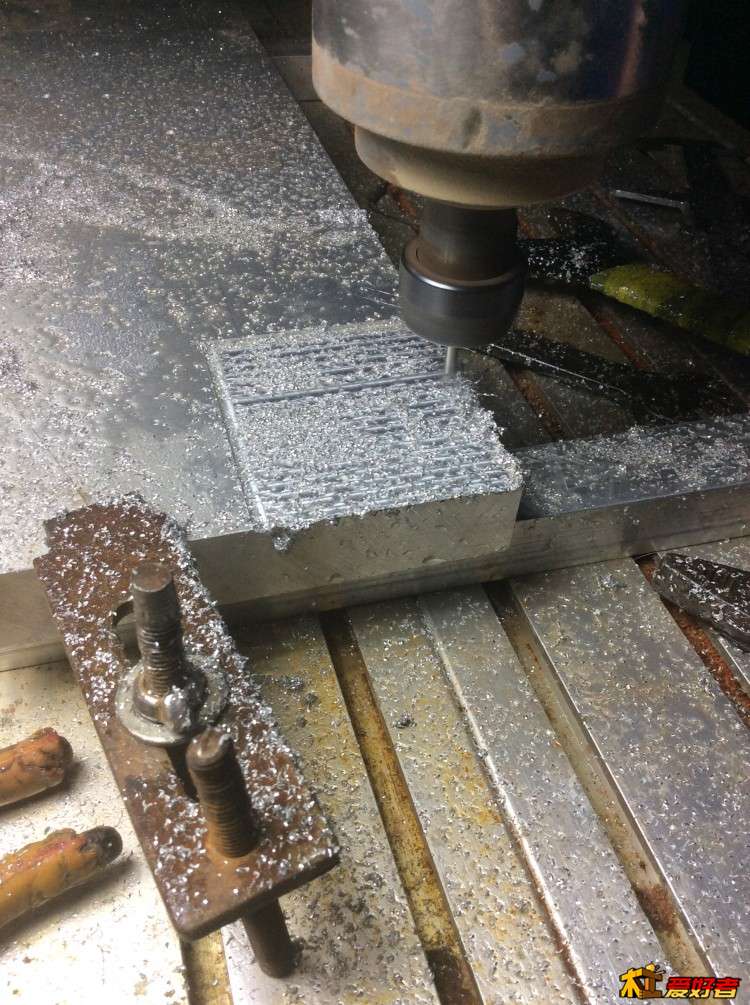

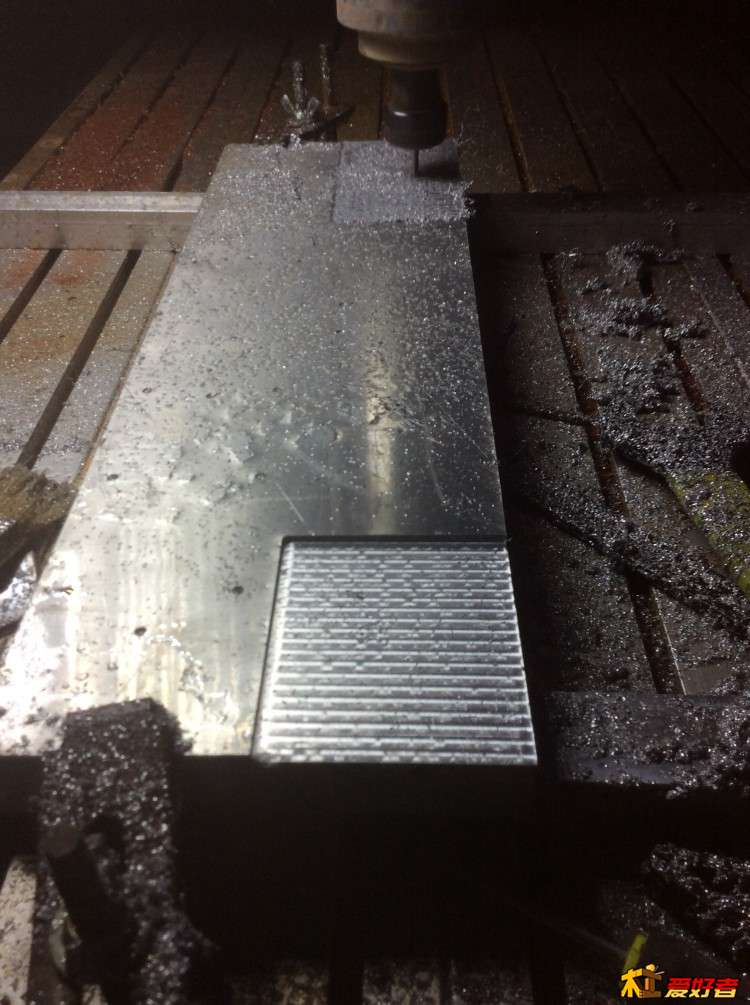

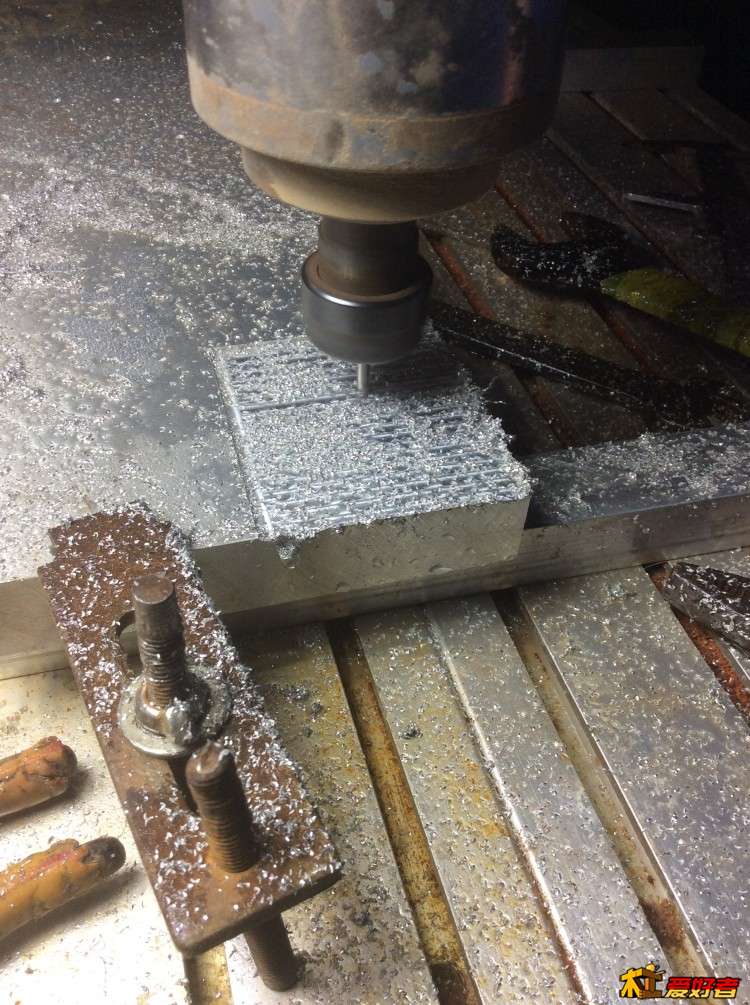

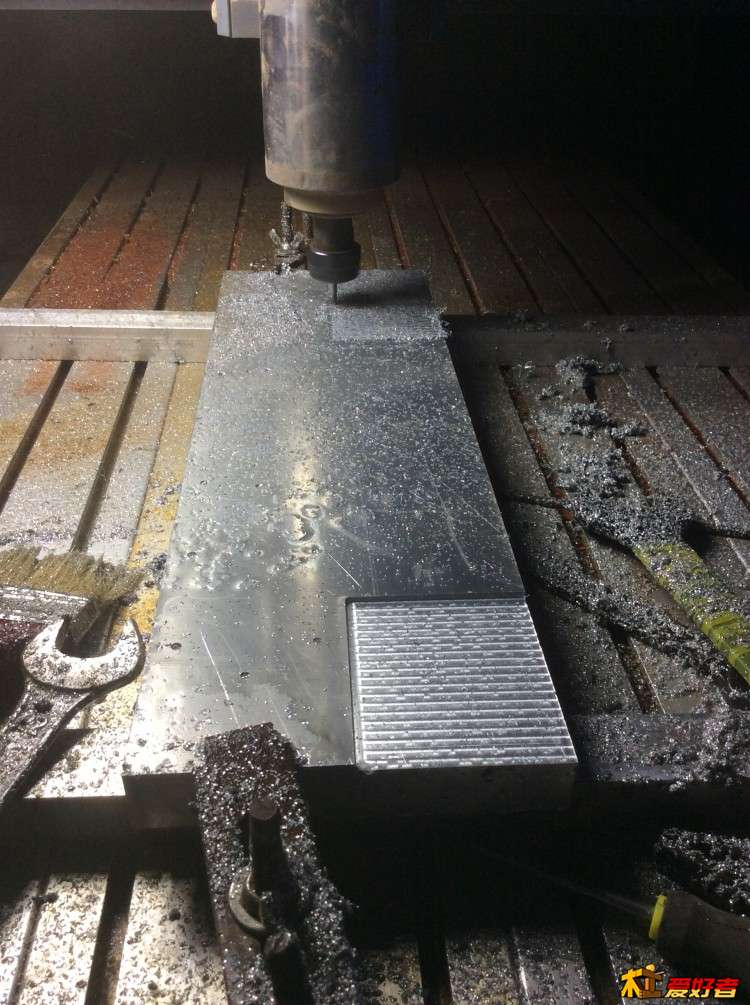

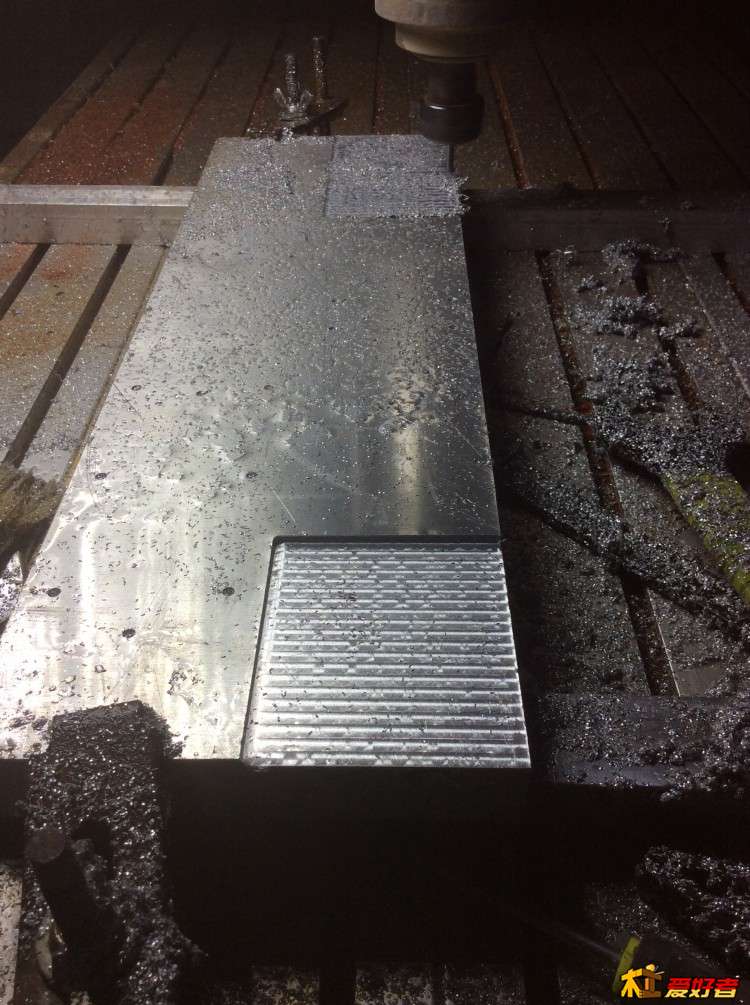

, v; c1 |( y! V- N" @+ Y7 z第一块板，下切0.4mm，f1200，4mm铣刀，有点吃力，后几块板都是下切0.2，f1200

zlp88000

兄弟 直接焊接過後不放置一段時間 釋放應力 組裝起來過段時間會慢慢變形的。。。。。。

个人账号

zlp88000 发表于 2017-3-19 11:21
3 Q- A; ]- S  F& `5 {5 _8 w兄弟 直接焊接過後不放置一段時間 釋放應力 組裝起來過段時間會慢慢變形的。。。。。。

$ F' x; a% m" n8 U已经焊接好几天了，而且全部组装大概还需要半个月时间，前前后后要二十几天才能组装上呢，应力应该消除差不多了
) [6 B1 @4 a* Y) b0 ?6 O( o

莲木匠

这成本有点高吧

个人账号

莲木匠 发表于 2017-3-19 11:55
4 r& K2 }$ O1 X! S3 f这成本有点高吧

4 ]* S* X# h+ B( w1 Q$ B大约2-3万左右吧，全部配件算上，没算具体需要多少，有一部分电器是以前剩下的
+ z- l% i9 c) G: u

莲木匠

个人账号 发表于 2017-3-19 12:01
大约2-3万左右吧，全部配件算上，没算具体需要多少，有一部分电器是以前剩下的

1 a: F# B1 f6 T7 I2 |# m+ s这个拿来自己玩，好奢侈啊
5 T/ j. u* y8 z  R" |

个人账号

由于卖家粗心，给做错了一块板，这几天没办法组装，就提前把其他几个铝板加工了一下，

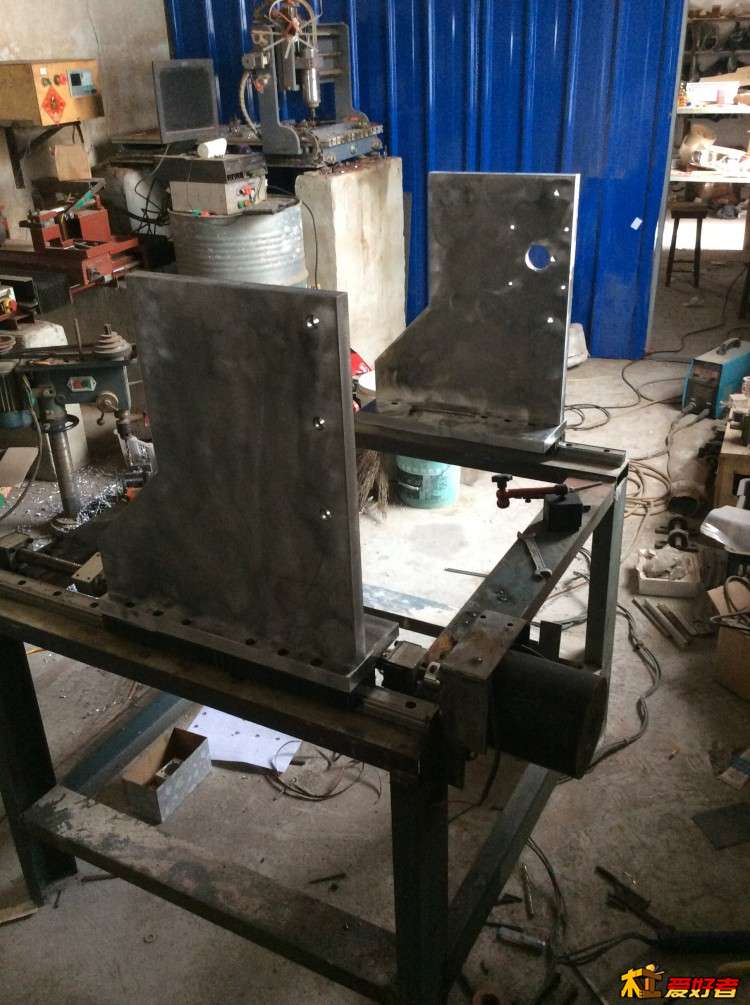

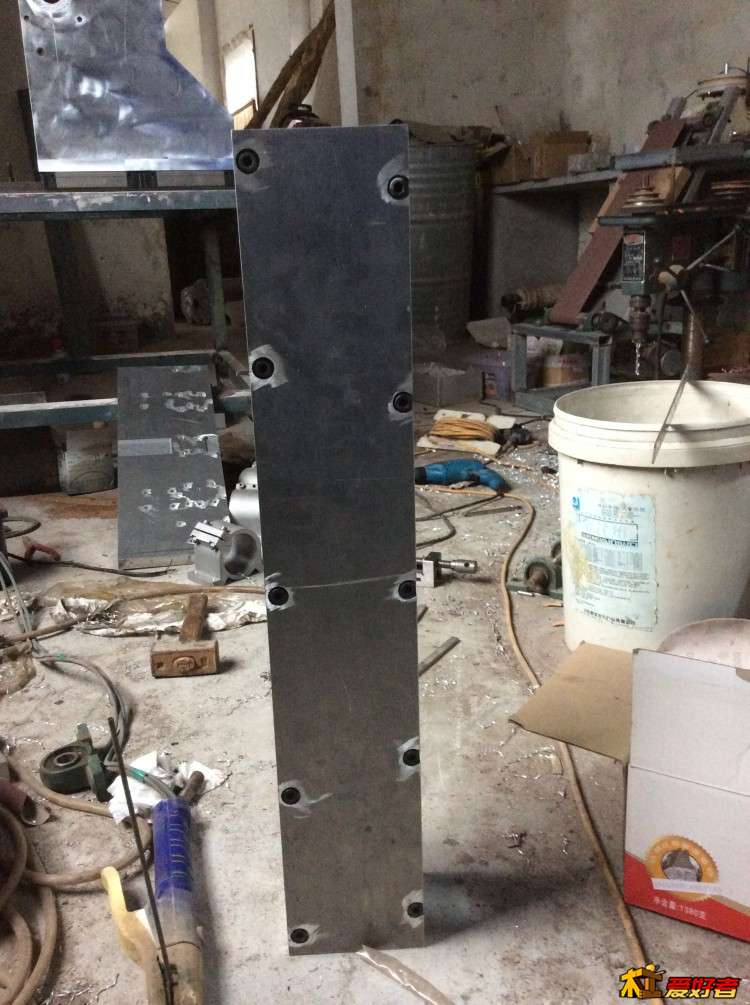

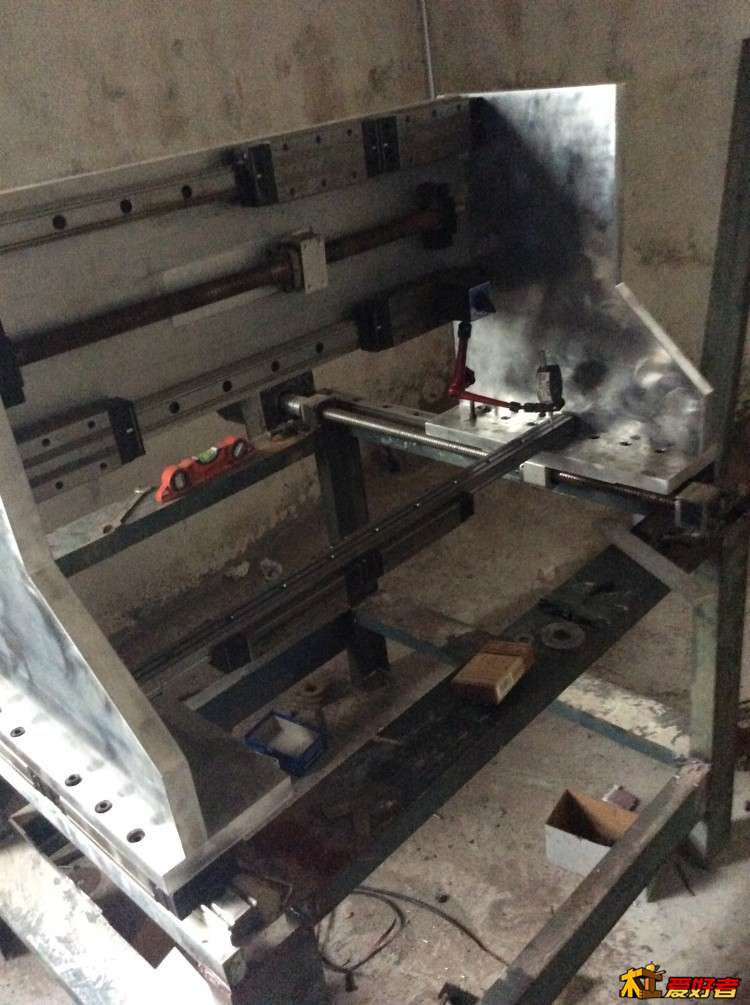

4 D6 c( [/ G; C% j7 \# O5 s后挡板没有拍照，这是装上后的样子

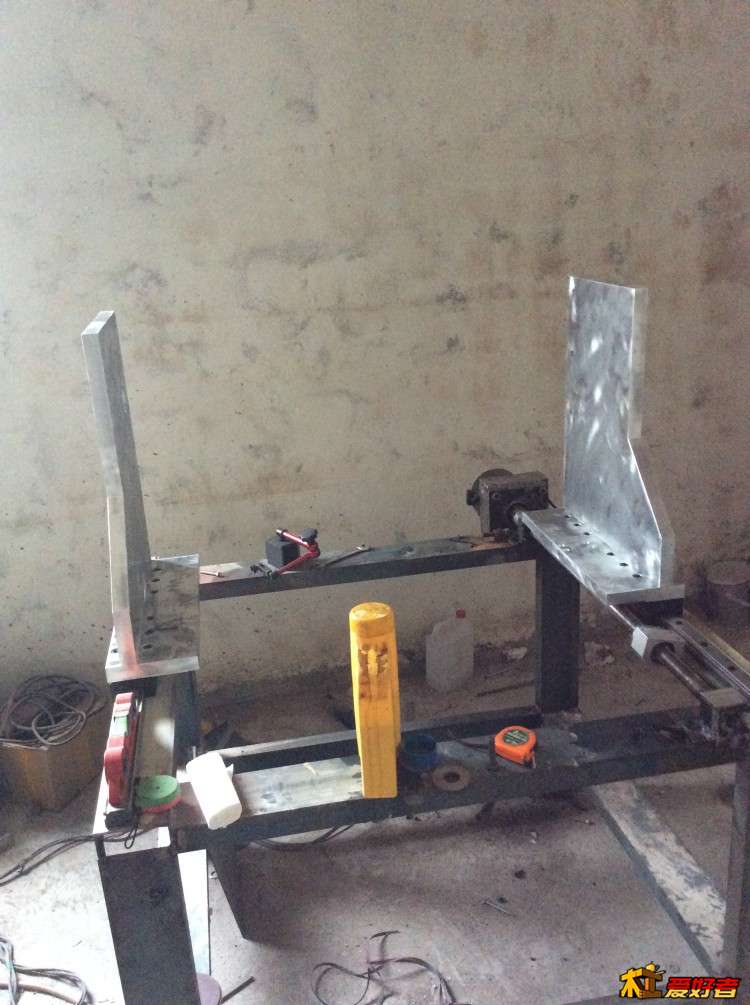

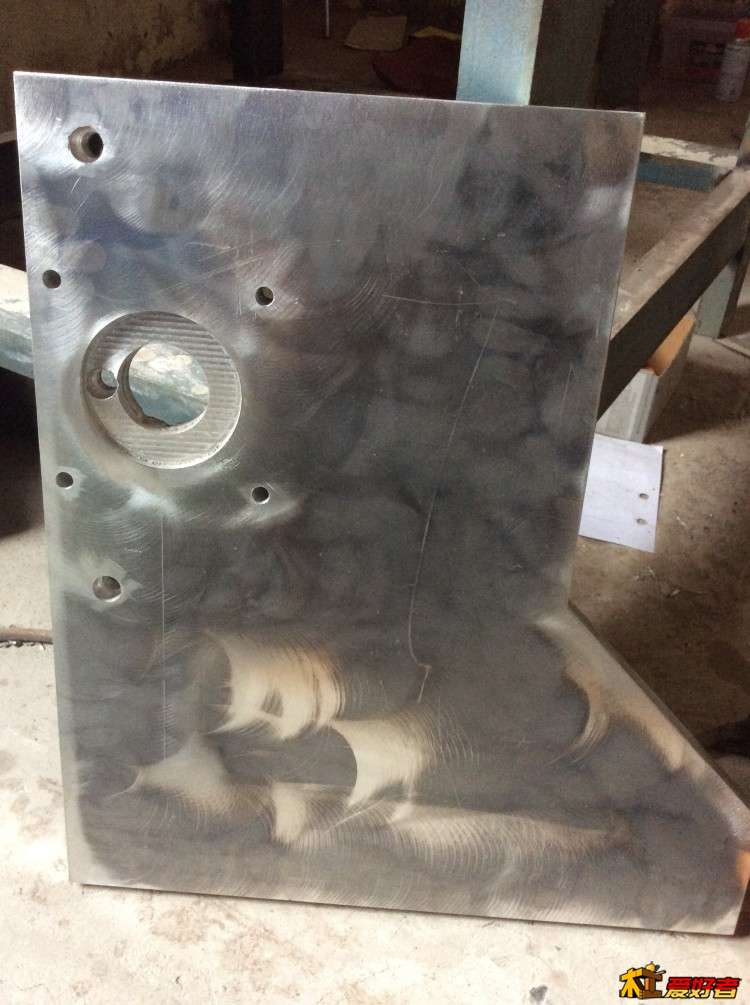

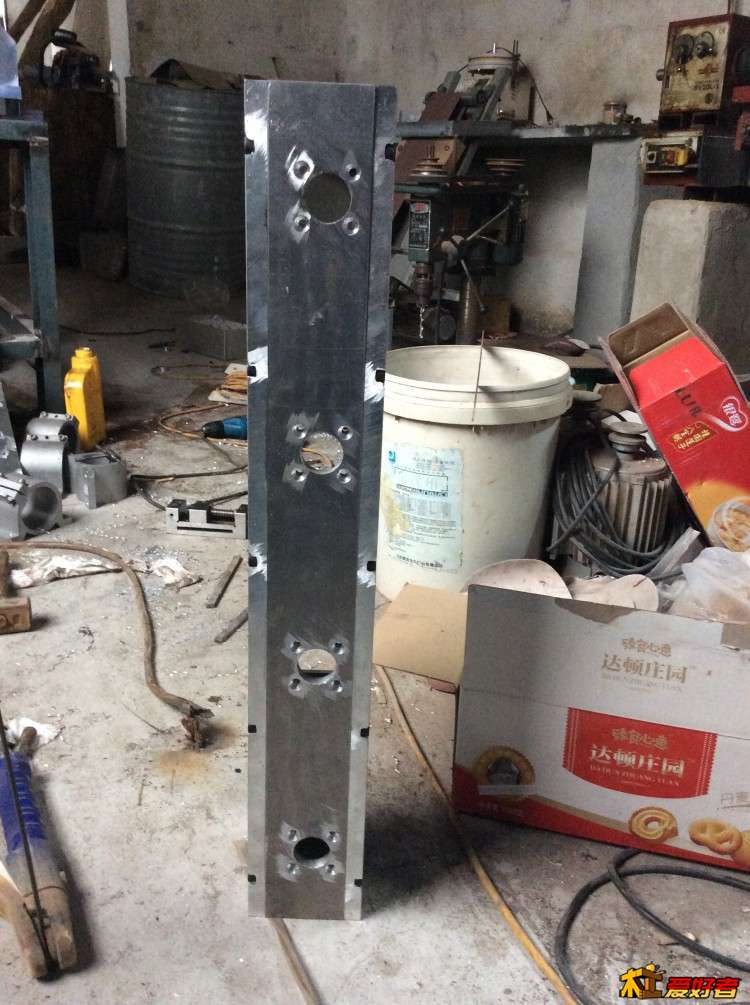

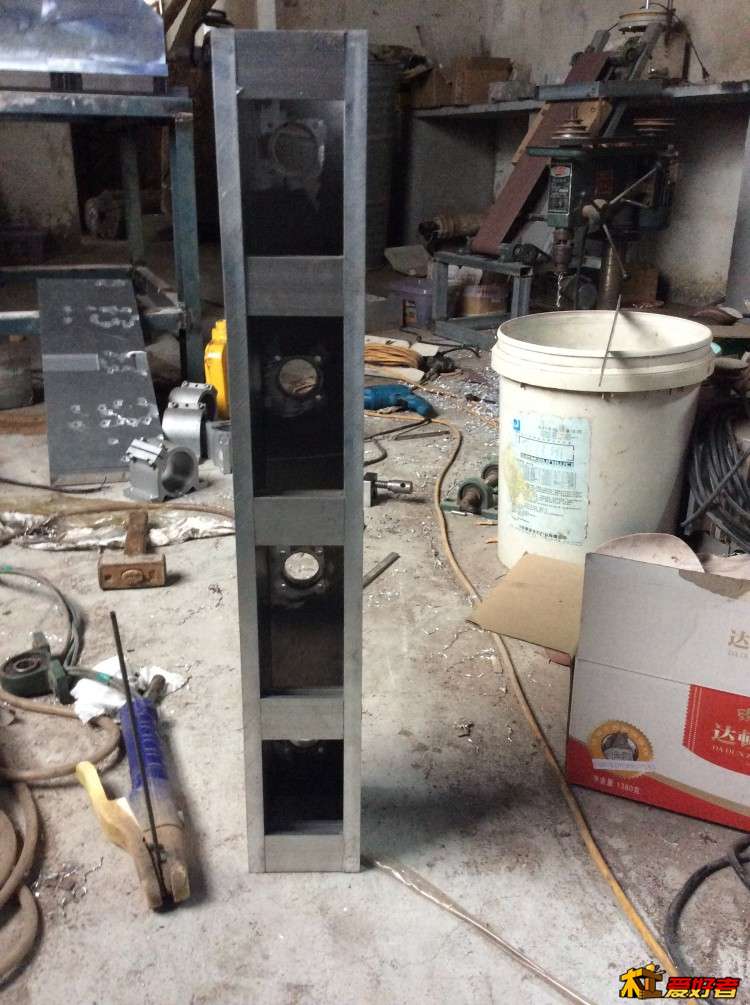

/ U4 @& \+ `) |5 s5 p这是a轴，本打算做5轴的，但是考虑加工范围太小，就有5头改成了4头

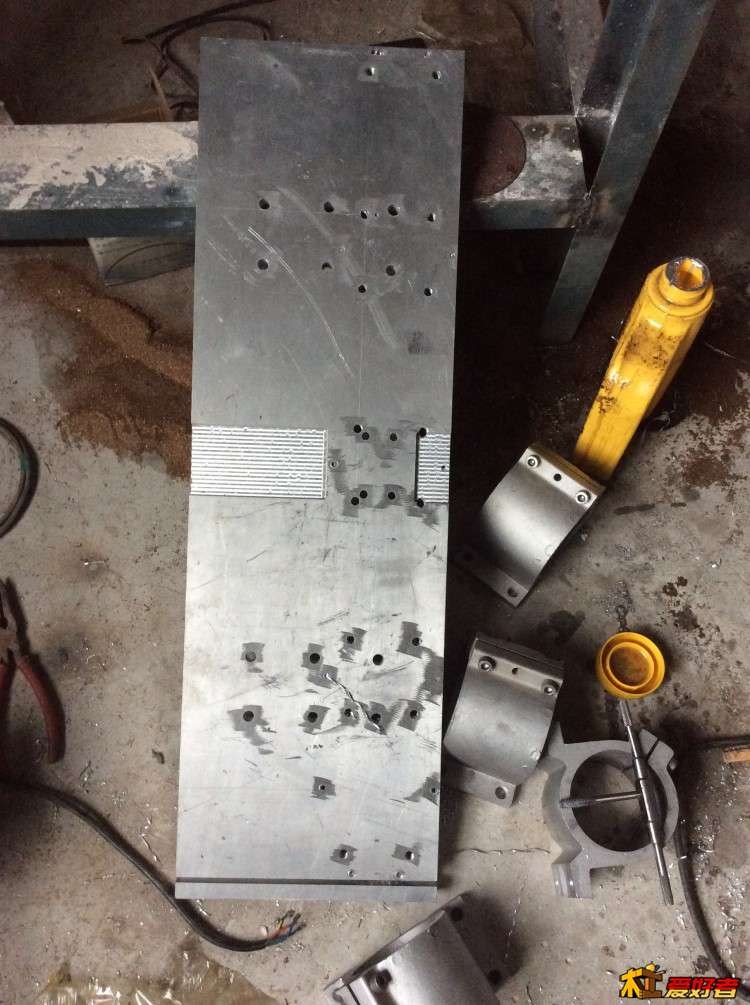

& l: G# Q" D* z& u7 ~这是z轴升降板，x轴板没到，暂时不能组装
* R* s$ R0 m, D

个人账号

奉劝哪些背地里嚼舌根子的人，好自为之！别以为自己会点东西，就得意忘形，我不是真正的机械设计师，或许有些地方做的不够好，考虑的不够周全，但是有什么做的不对的，还请当面指正，背地里嚼舌根不是大丈夫所为，
: P& [2 q& i7 k* v

lanyan1973

楼主，步进电机是多大扭距的？
8 B4 k% q- [1 [$ x& x. f9 ^

个人账号

lanyan1973 发表于 2017-3-23 21:04
楼主，步进电机是多大扭距的？

" {, g' m/ i1 K步进都是以前做铣床剩下的，扭矩好像是30多n的吧！用在这上面有点浪费

lanyan1973

个人账号 发表于 2017-3-23 23:50
8 T: e: r1 S1 V0 b  a步进都是以前做铣床剩下的，扭矩好像是30多n的吧！用在这上面有点浪费

, O9 r) f) X  L2 X( Z- N好大的扭距啊，淘宝上我看到的57最大也就3n
; V0 v# ~# U" a

匠臣

我尿尿都不扶、只服你！
