长篇连载：阳台党DIY自制桌面小台锯(一）

ljhbbs1 · 发表于 2017-3-15 10:49:58

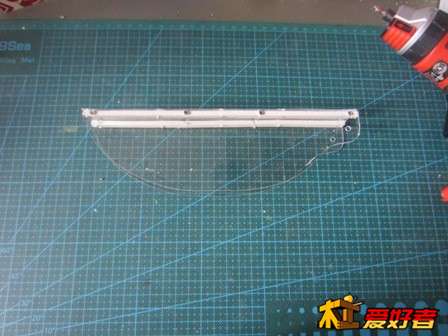

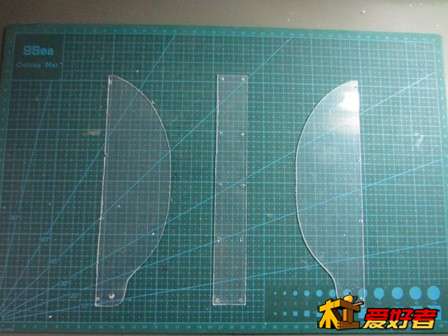

锯片防护罩，同样小。

ljhbbs1 · 发表于 2017-3-15 10:54:30

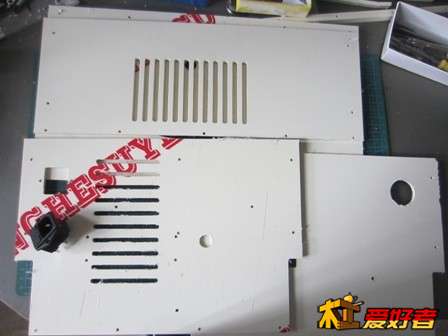

外壳面板，终于到货了，晚上下班后才有时间安装。

zzw0912 · 发表于 2017-3-15 12:47:14

期待楼主的成品

蹉跎 · 发表于 2017-3-15 13:13:27

楼主能共享图纸吗？虽然说出来很不好意思，或者你做好了卖我一台。

蹉跎 · 发表于 2017-3-15 13:16:01

喜欢这种小台锯很久了，几千块的专业级用不上，马云家两三百的又嫌弃太差，想自己DIY又没这个水平，好苦恼。。。。

ljhbbs1 · 发表于 2017-3-16 08:39:28

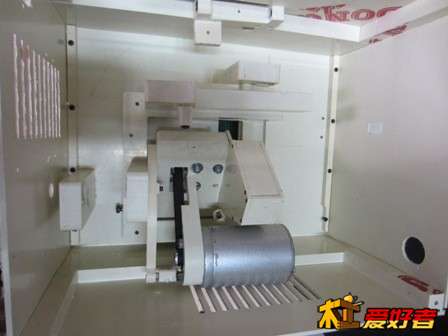

外壳初步装上，很顺利，没有干涉。

ljhbbs1 · 发表于 2017-3-16 08:41:30

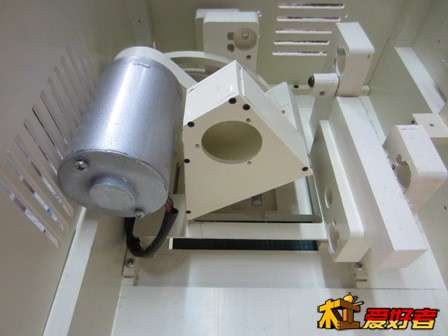

小型的集尘罩，以后要不要改大一点。

ljhbbs1 · 发表于 2017-3-16 08:42:43

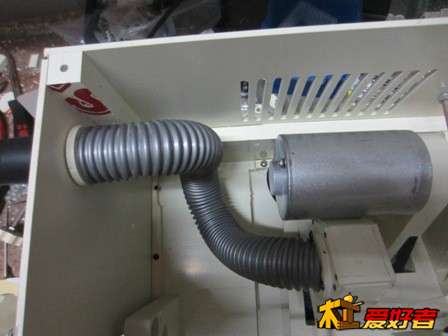

吸尘器连接软管，发觉有点绕，下次调整。

ljhbbs1 · 发表于 2017-3-16 08:44:51

装配电气部分
开关还没有到，还要等待。

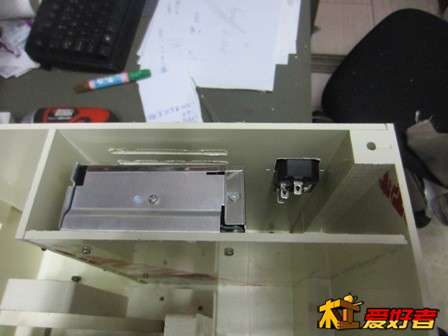

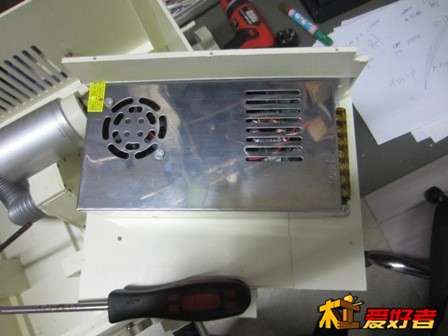

设计了个电源隔板，把电源和电锯空间隔开，便于防尘。

ljhbbs1 · 发表于 2017-3-16 20:38:11

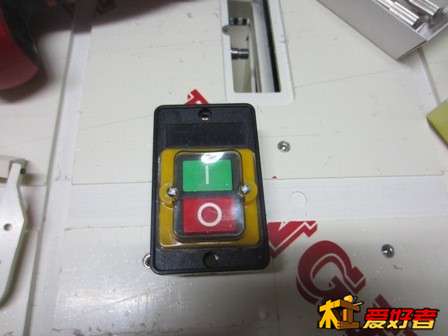

开始电路装配。电源开关，要选个好的，不要那种普通的船型开关

做个这个附件，大家不知道能不能猜到这是做什么用的。

ljhbbs1 · 发表于 2017-3-17 09:25:06

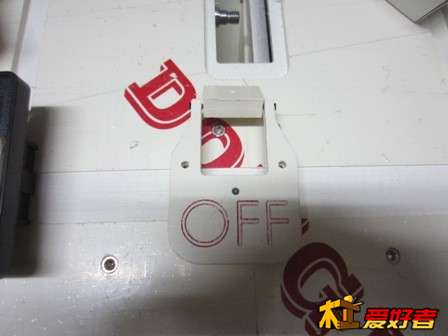

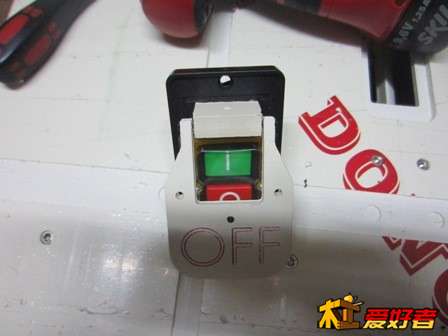

敲击停止开关，不知道是不是叫这个名字，停止时候，拍一下即可，不必手忙脚乱的按停止按钮。

yangyi67 · 发表于 2017-3-17 09:56:57

龍8231 · 发表于 2017-3-17 13:41:37

网上看见有卖小型太锯的，自己做锯体不容易固定结实，比较危险

ljhbbs1 · 发表于 2017-3-18 09:17:42

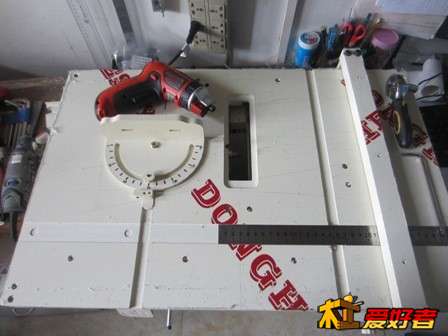

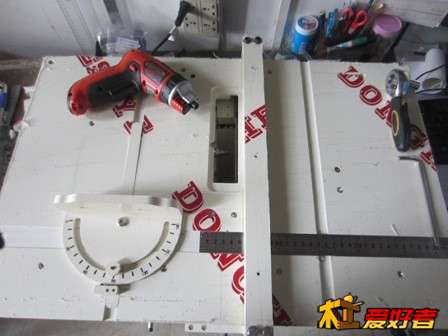

装完外壳，装上靠山，装上参考直尺，靠山滑得很畅顺，垂直度保持得很好。

ljhbbs1 · 发表于 2017-3-18 09:20:53

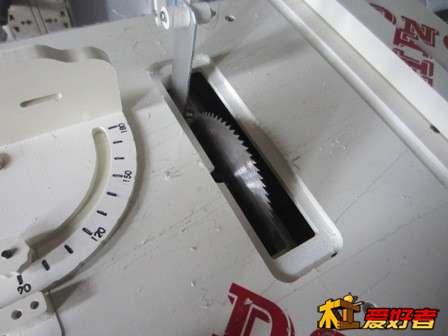

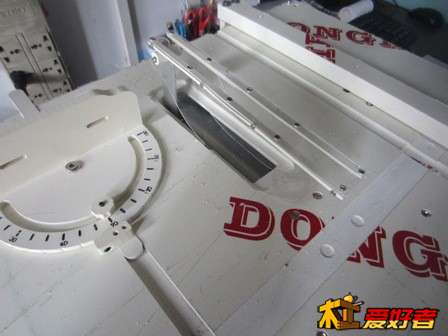

锯片防护罩、分料刀装上。
