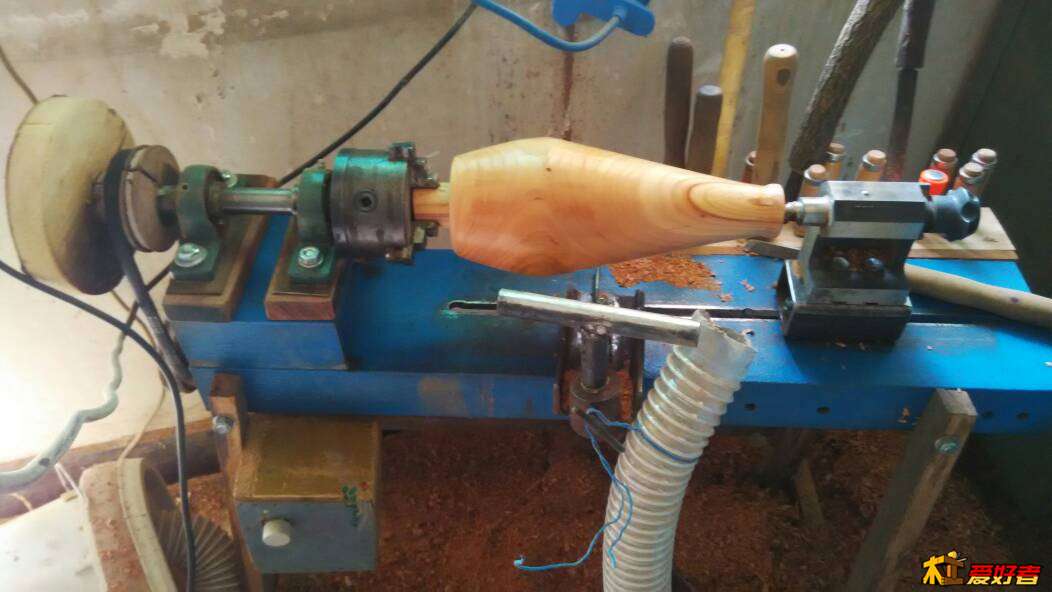

今天试车，效果不是很理想，电机的飞轮大感觉带不起来，有待改进

mayalong0101

大核桃119 发表于 2017-3-5 18:17
在折腾就够买个新的了

" o% H7 r$ ?& v( c8 Y卡盘是280买的，轴承10块一个买了三个，电机是旧货掏的，其他都是自己做的没有花人民币
& V/ s2 j! z; A, \( z  H

mayalong0101

飞翔895 发表于 2017-3-5 18:14
1 T3 x$ J$ \8 _4 g+ v' q简单处理 第一加大机头皮带盘直径。加大后还没有力  。第二换电机， 这是最便宜的处理方法，换卡盘太贵了。 ...

; F) A# n1 `. L1 v+ p1 d1 H$ _: K+ X计划换个电机然后再配一下飞轮
2 e/ D6 @0 l" c; [5 {" E( M9 l

缘木道

mayalong0101 发表于 2017-3-5 21:48
卡盘好像是80的，同心度没有问题

4爪的用时方便
6 W7 G9 {0 K. M9 G/ u) S+ }! A, R+ z+ G

mayalong0101

金利财装潢 发表于 2017-3-5 18:11
/ V( [" Z! y! O8 A& {( Y9 O- D多大的轴啊？这大卡盘，不晃？

5 L  C1 N0 C" R) X' Q20的轴，经过热处理了

mayalong0101

木易土匪 发表于 2017-3-5 18:00
小带大有劲，这是原理

谢谢了，怪不得我今天怎么都感觉变扭，明天把两个飞轮换一下位置

mayalong0101

撒哈拉森林 发表于 2017-3-5 17:55
是指卡盘大了些吗？要是可能的话，主轴的轴承架再向两边分开一些距离，距离近了不稳，皮带够宽，要是分成两 ...

轴承座是死的，当时没有考虑清楚，先试好了这台，有机会重新做一台

mayalong0101

胖胖龙star 发表于 2017-3-5 17:45
飞轮太大是只哪个轮

" d& A) h0 I1 ?" W  O3 ]电机上的飞轮直径好像是70来着

mayalong0101

缘木道 发表于 2017-3-5 21:53
% o. ?8 m/ {3 w3 b7 t* \9 E4爪的用时方便

现在也后悔没有买死抓
7 o2 M2 S1 o1 {! N! C8 R% r

好渴酒

感觉整体钢性不够，两轴承不同心消耗了动力。建议:两个轴承座之间钢板焊接加固，滑道下面也要加固，轴承换自调心的。车床钢性重要。
, P5 B% Y/ @4 R不一定对，仅供参考！

! I2 y3 T& X% h" ?8 g

mayalong0101

好渴酒 发表于 2017-3-5 22:17
- u6 f( [5 ~& ~7 e感觉整体钢性不够，两轴承不同心消耗了动力。建议:两个轴承座之间钢板焊接加固，滑道下面也要加固，轴承换 ...

轴承座同心度没问题的，机加工做的，没有负荷用手转特别的轻松，主轴加工的时候是个卡盘吻合的，自定心，主管看这床就是很单薄

好渴酒

mayalong0101 发表于 2017-3-5 14:30
轴承座同心度没问题的，机加工做的，没有负荷用手转特别的轻松，主轴加工的时候是个卡盘吻合的，自定心， ...

通电后皮带受力，两个轴承的同心度有可能就会变化。
/ W( \: T$ g5 l) r$ Y我做的床子，20号槽钢，中间铣10毫米槽。电机370瓦洗衣机电机，100的卡盘。
0 E* A# x: N, \5 t
% j7 Y, @3 x4 S7 \2 T* t" q

mayalong0101

看了你的帖子，真的很棒，像前辈学习，计划访做一台，和你的差不多的，稍微改进一下

木易土匪

mayalong0101 发表于 2017-3-5 21:54
谢谢了，怪不得我今天怎么都感觉变扭，明天把两个飞轮换一下位置

如果改小带大，又涉及到转速降低的问题，你可以网上找找公式算一下

mayalong0101

木易土匪 发表于 2017-3-6 06:47
如果改小带大，又涉及到转速降低的问题，你可以网上找找公式算一下

是的，小带大跑不快，谢谢指点

lastsoft

mayalong0101 发表于 2017-3-5 21:49
/ V) t% d" v5 Y2 F# }/ h; {3 L是电机用小的，主轴用大的么

. P, Q) H9 ^# X* G8 h% B电机500w就差不多了，主轴要结实，安全。
