为作燕尾榫将手钻改装成雕刻机（47楼有更新）

方天戟 · 发表于 2010-11-14 13:39:08

本帖最后由方天戟于 2010-11-15 23:59 编辑

一直想制作一个成品不用任何金属件的桌子，在论坛搜集各种方案，发现貌似只有穿带才可做到，而穿带最常用的是燕尾榫，老师傅一般用刀锯、夹背锯等斜切出槽后再用扁铲或凿子或槽刨扫膛刨等清理出燕尾槽，现代的一般用雕刻机+燕尾榫刀挖出。我没有刀锯夹背锯槽刨扫膛刨等手工工具，而且自知水平达不到，所以手工开燕尾榫、槽基本不可能；也没有雕刻机，为这么几个燕尾槽去买台雕刻机感觉划不来。想着“有困难要上，没有困难创造困难也要上”的DIY精神，经过上次做儿童椅时发现的手钻多项功能，考虑能否再次发掘？反正也是电机带动高速旋转切削的嘛！

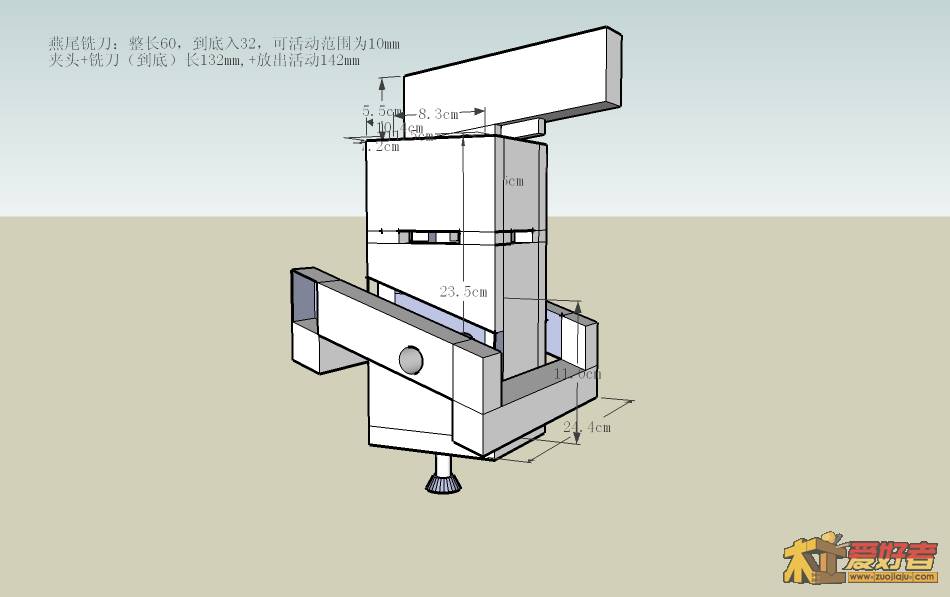

先进行理论分析及图纸推导（后期制作与图纸有区别）

理论上应该可行，开始制作

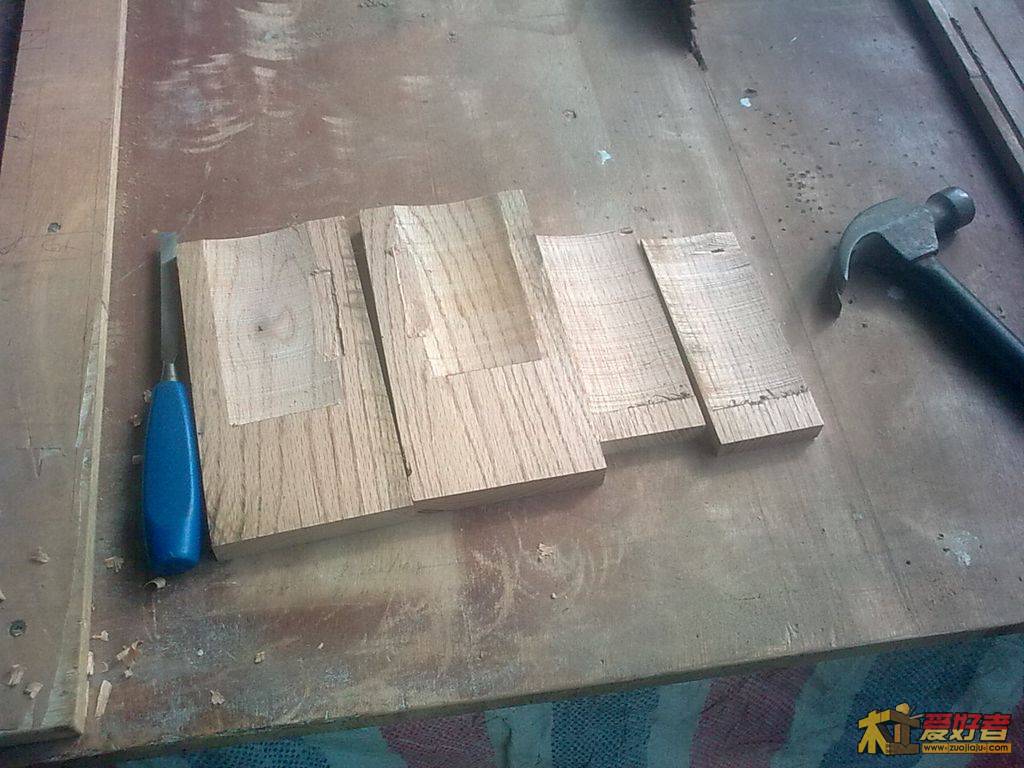

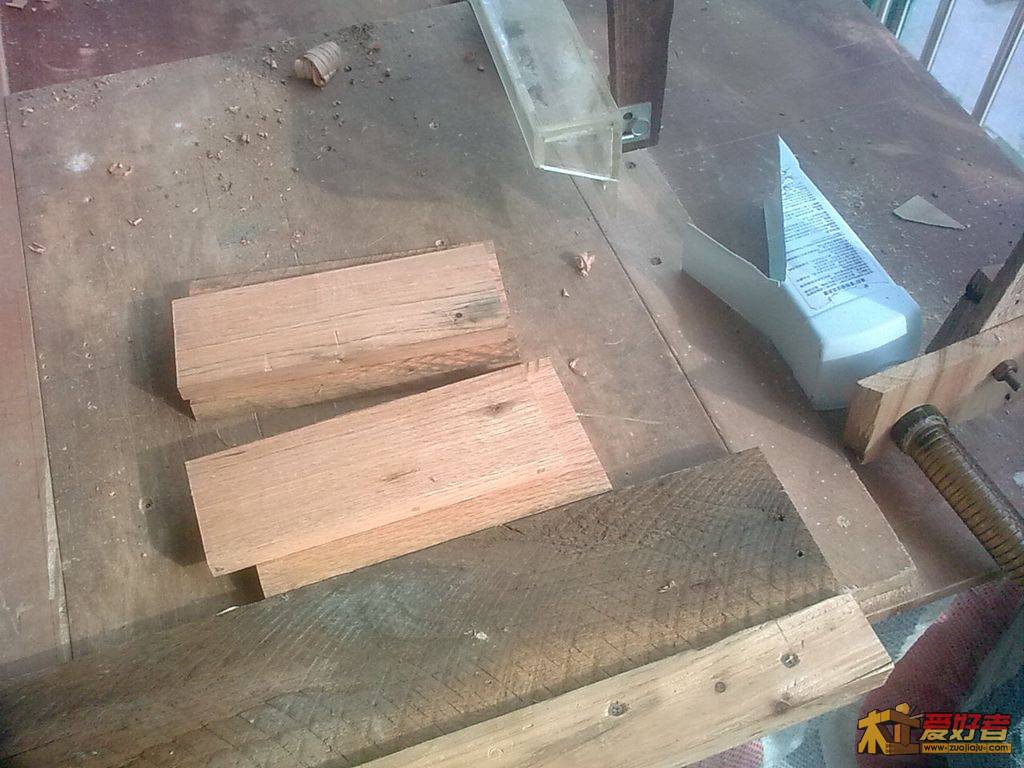

下料，切出四周边块

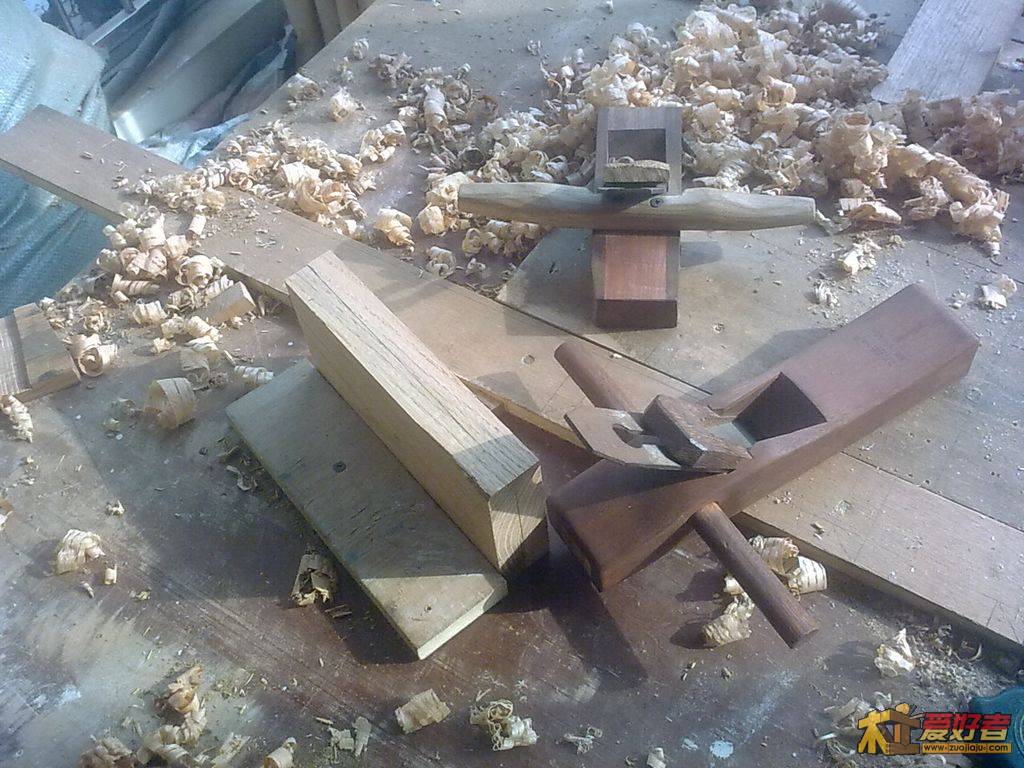

刨光

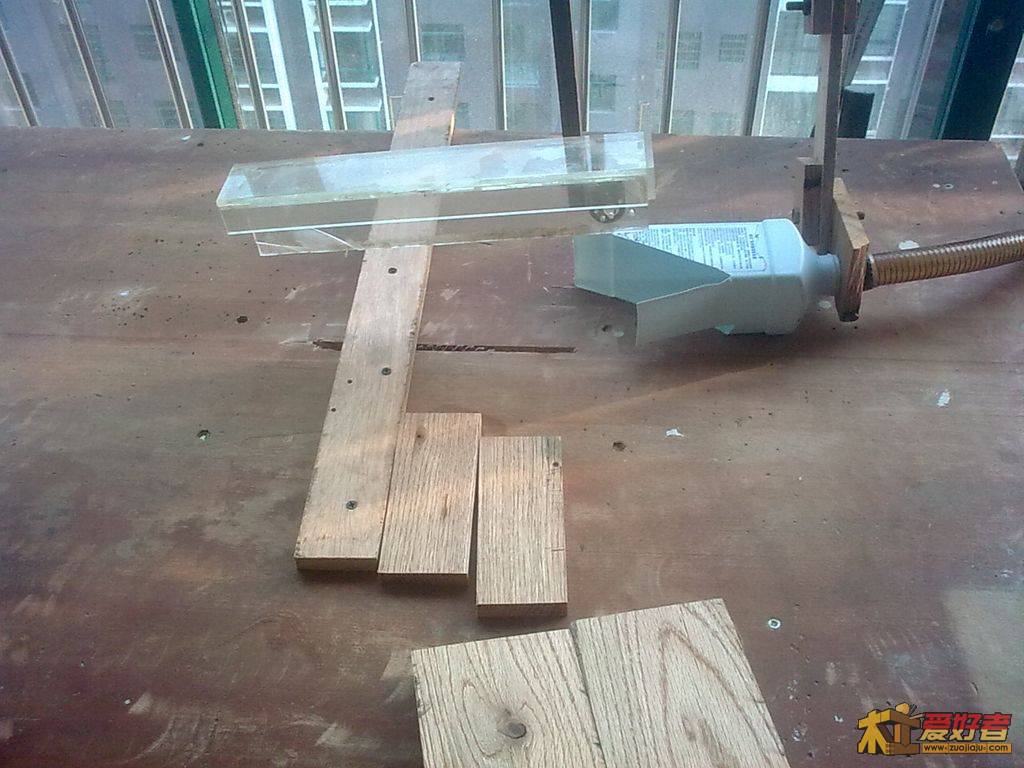

将锯片降低，将原靠山等取下，用木条做靠山，横置

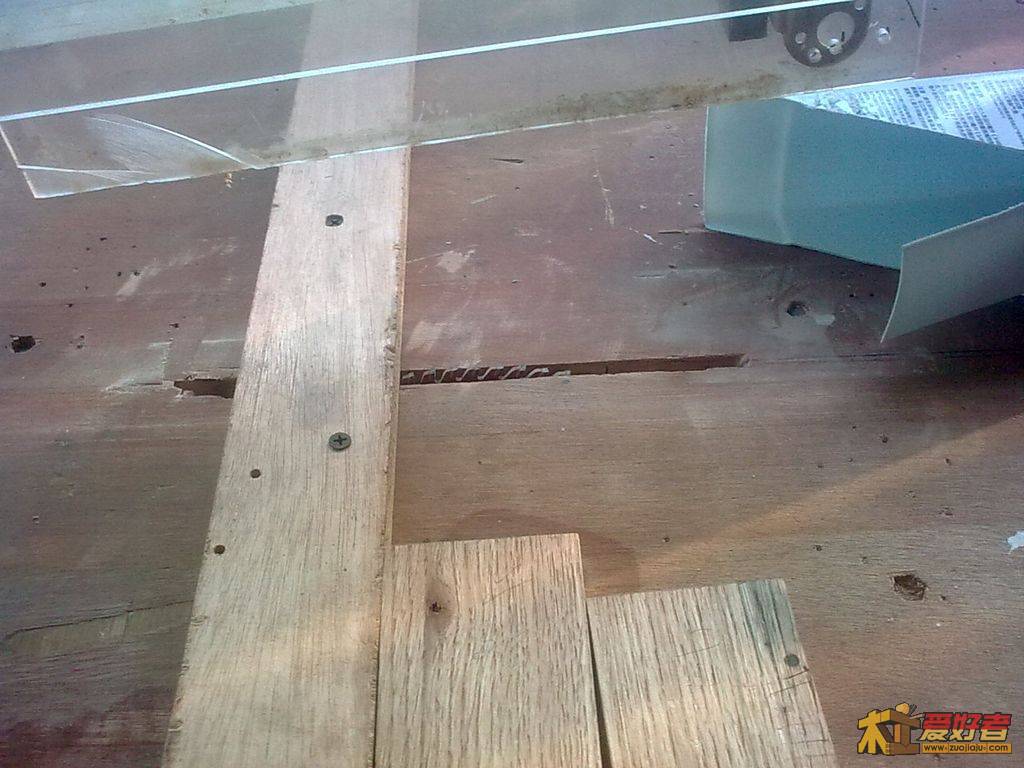

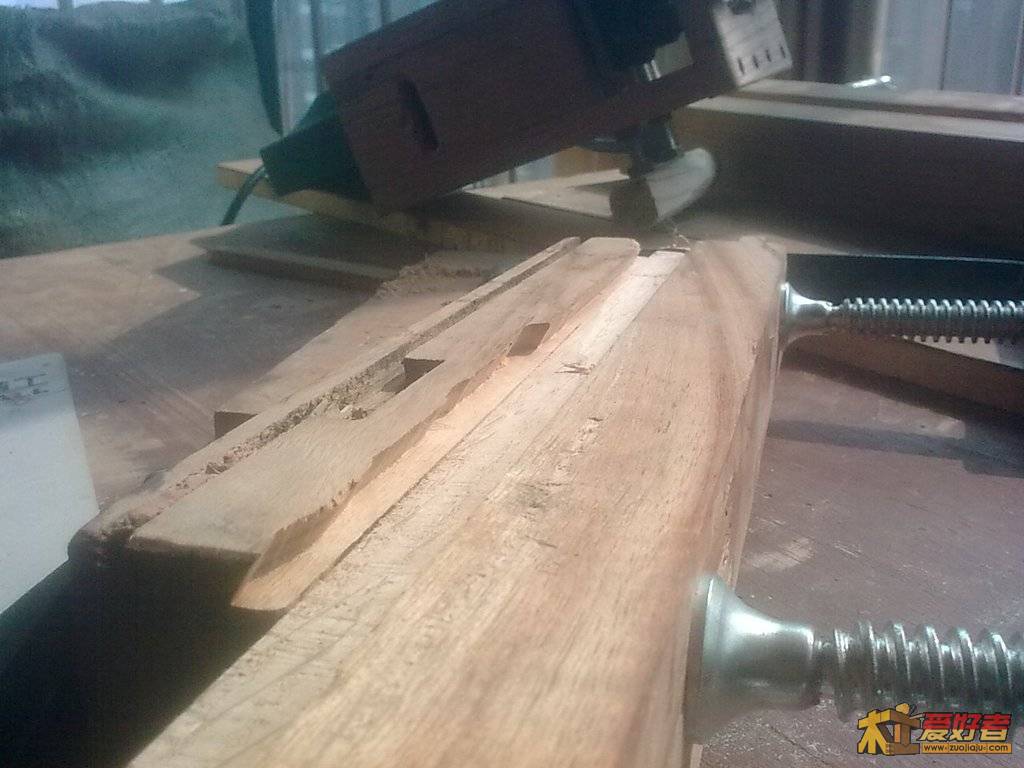

将木块标记好，沿靠山缓慢推进，锯出弧形

弧形锯好，并修整

开通风孔

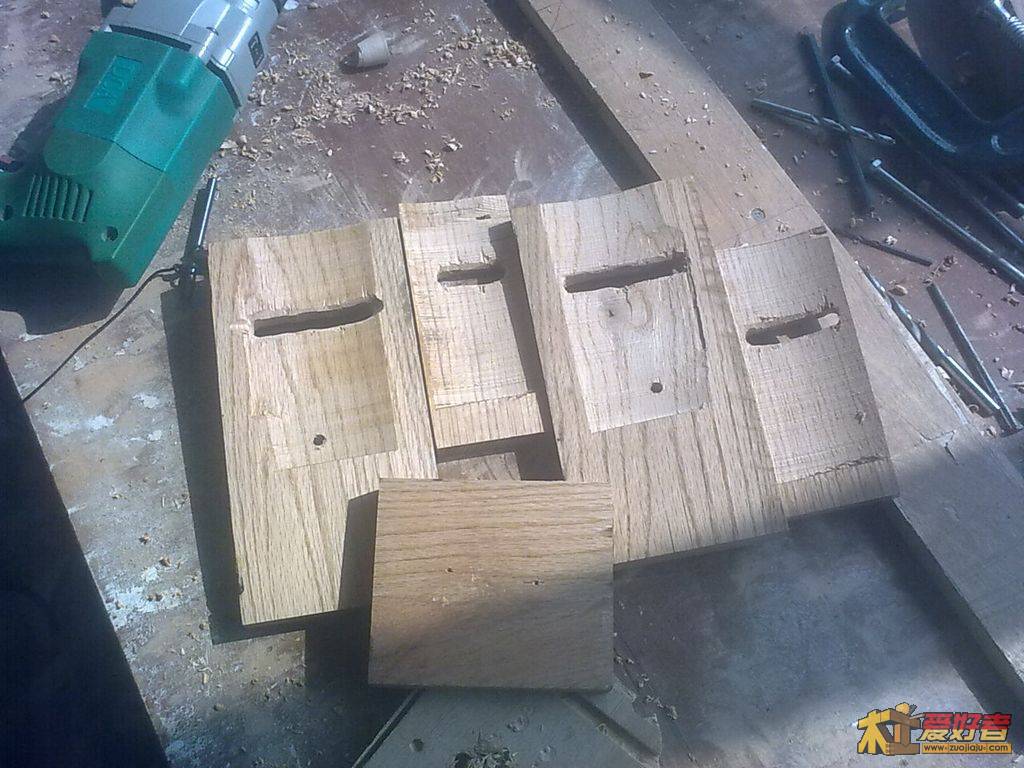

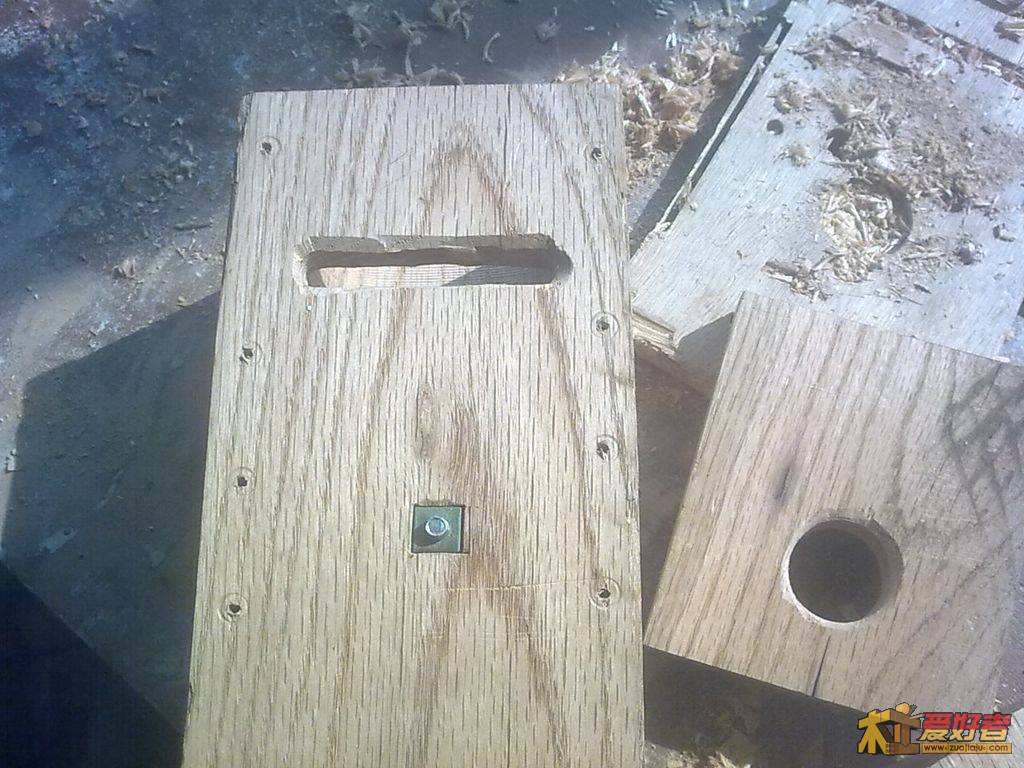

将底板钻孔

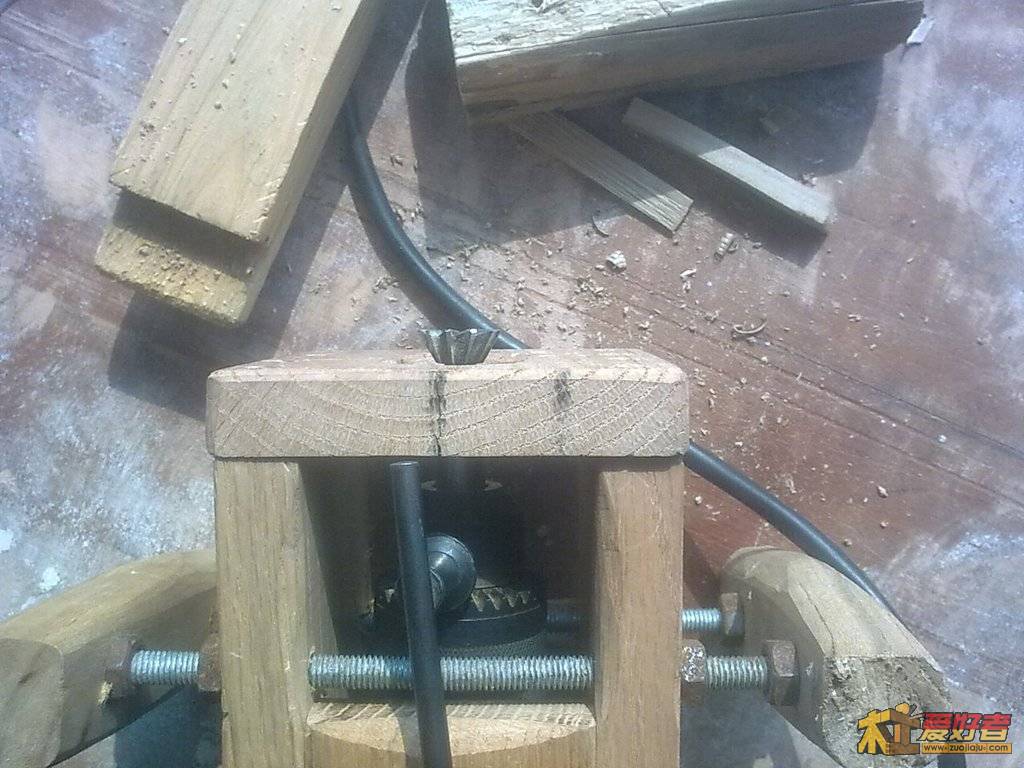

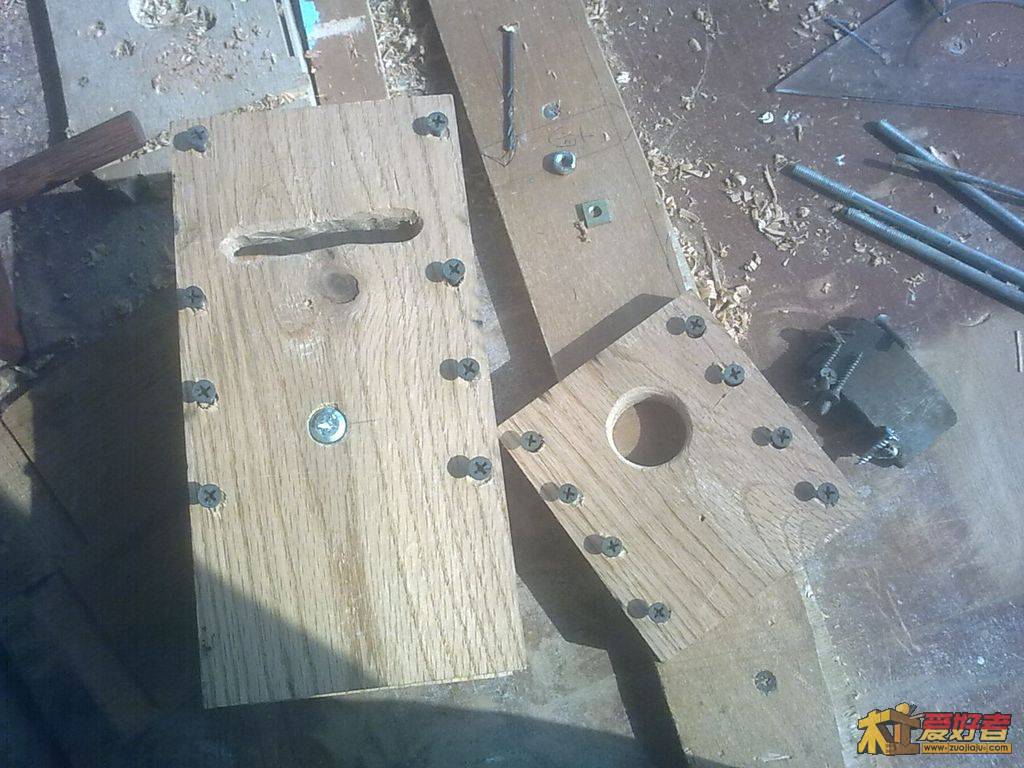

将边板连接处钻孔，比划后定好手钻限位孔，并找个四方螺帽嵌好，既可定位防止上下窜动又可紧固边板

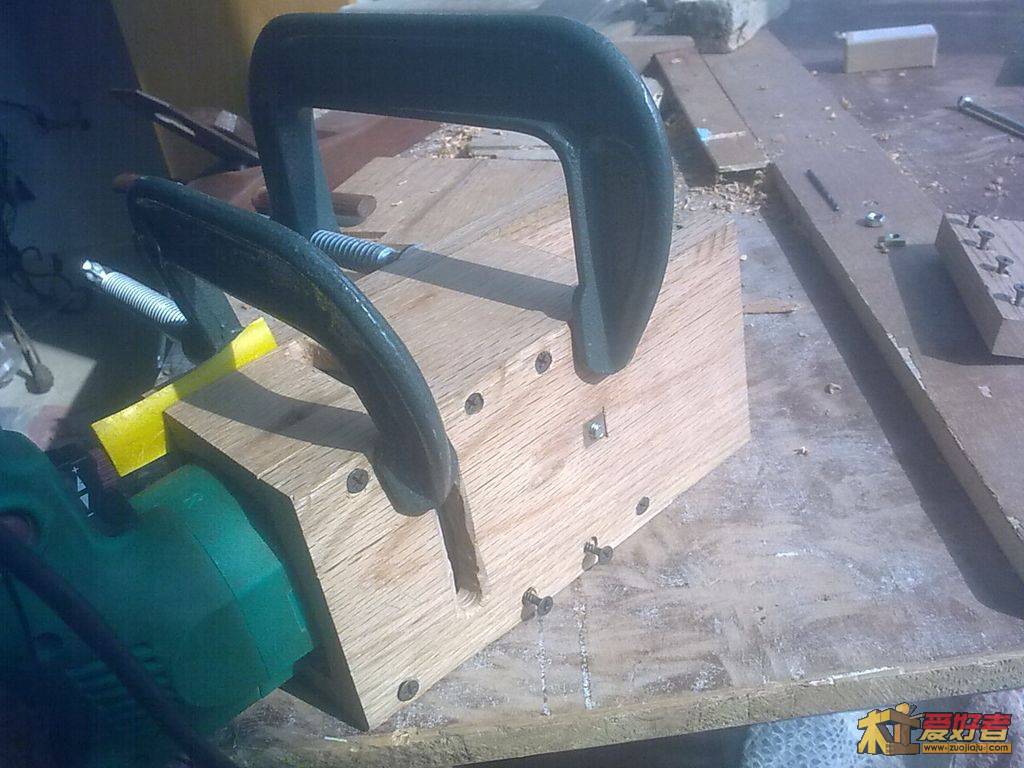

预拧螺钉

不上大刑不老实，看来客气不得

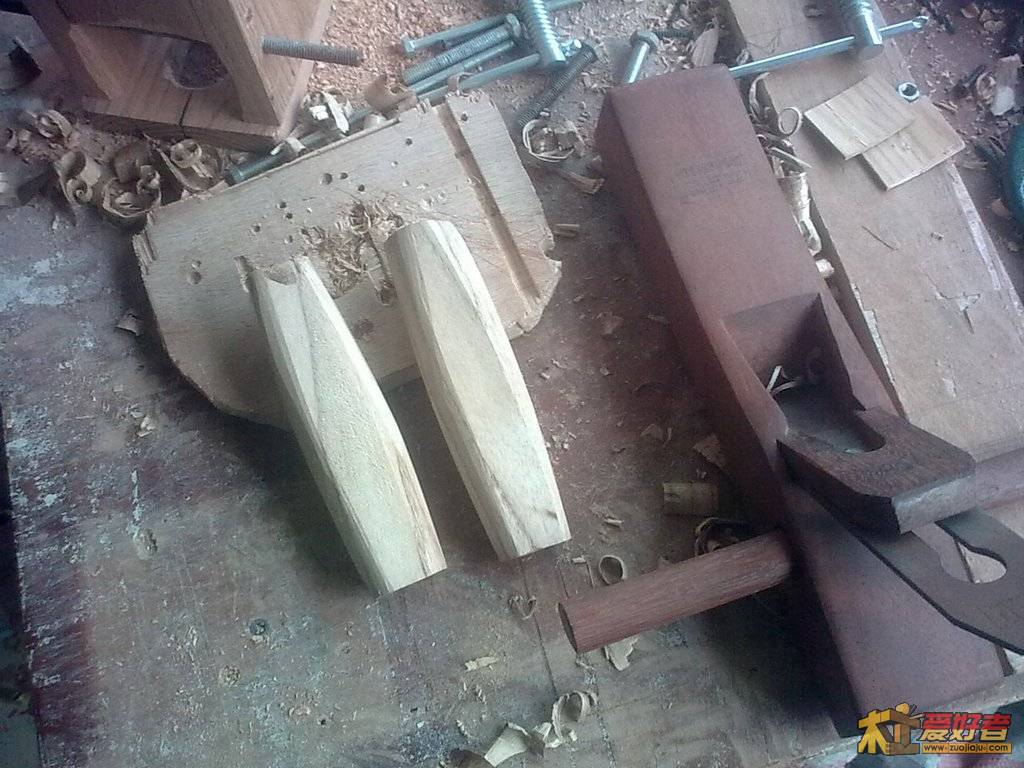

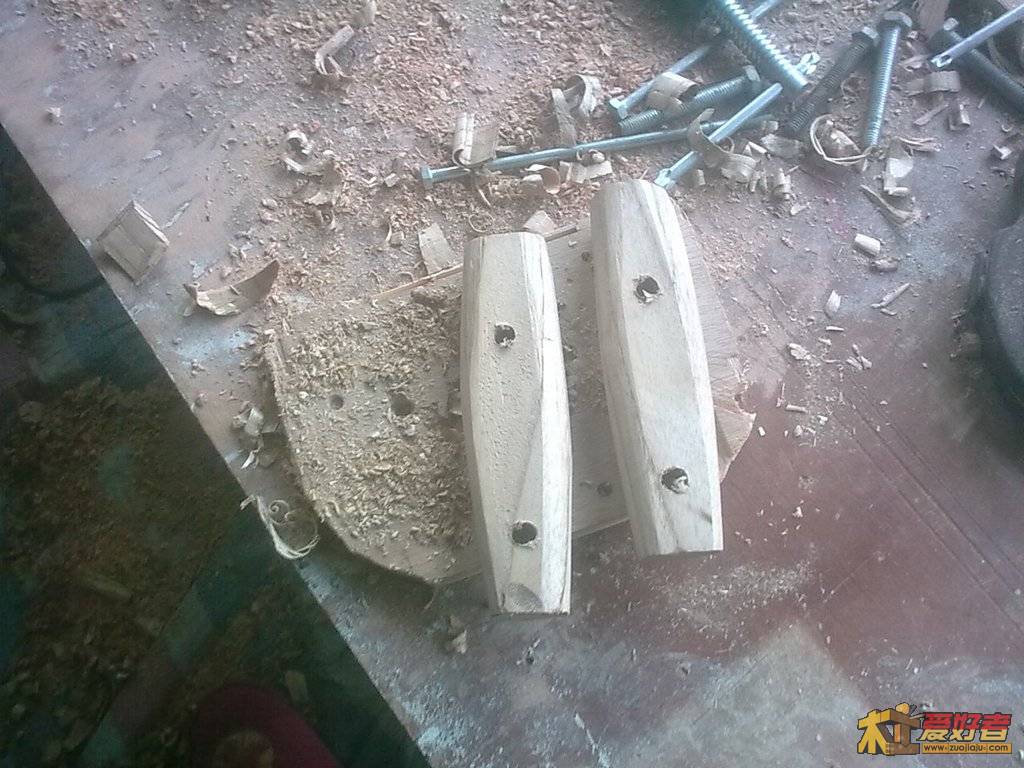

做好围板及底板后做把手，把手用的木头尾巴切开，斧头修型，把手连接用全螺纹丝杆

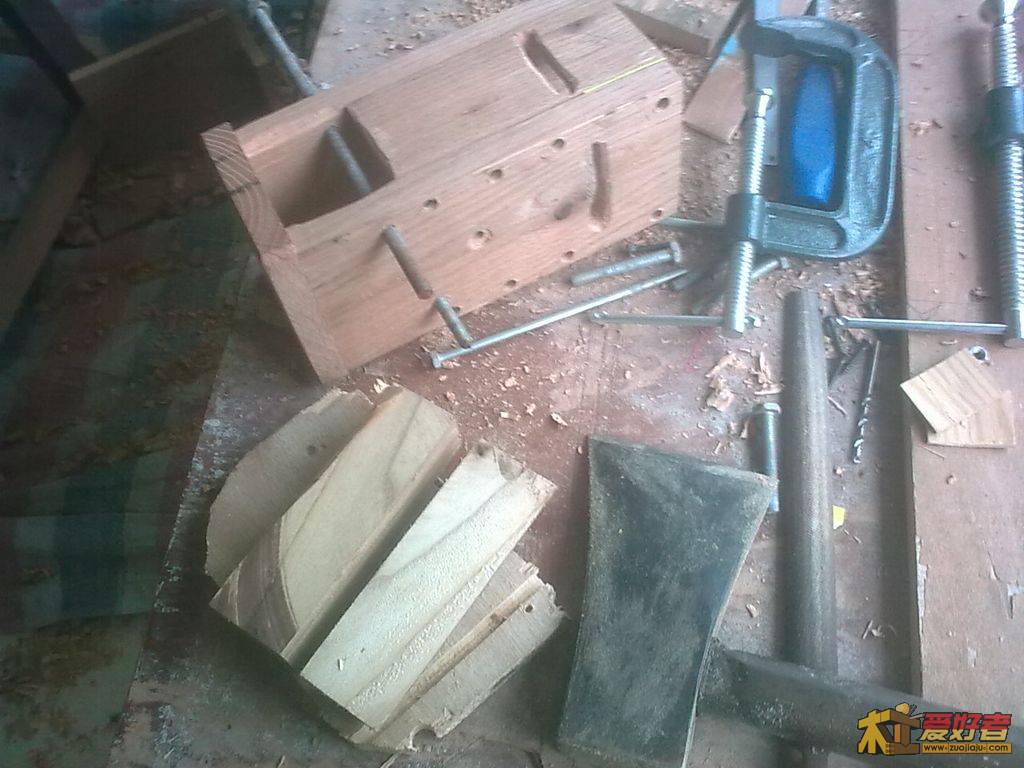

斧头修型后刨子修

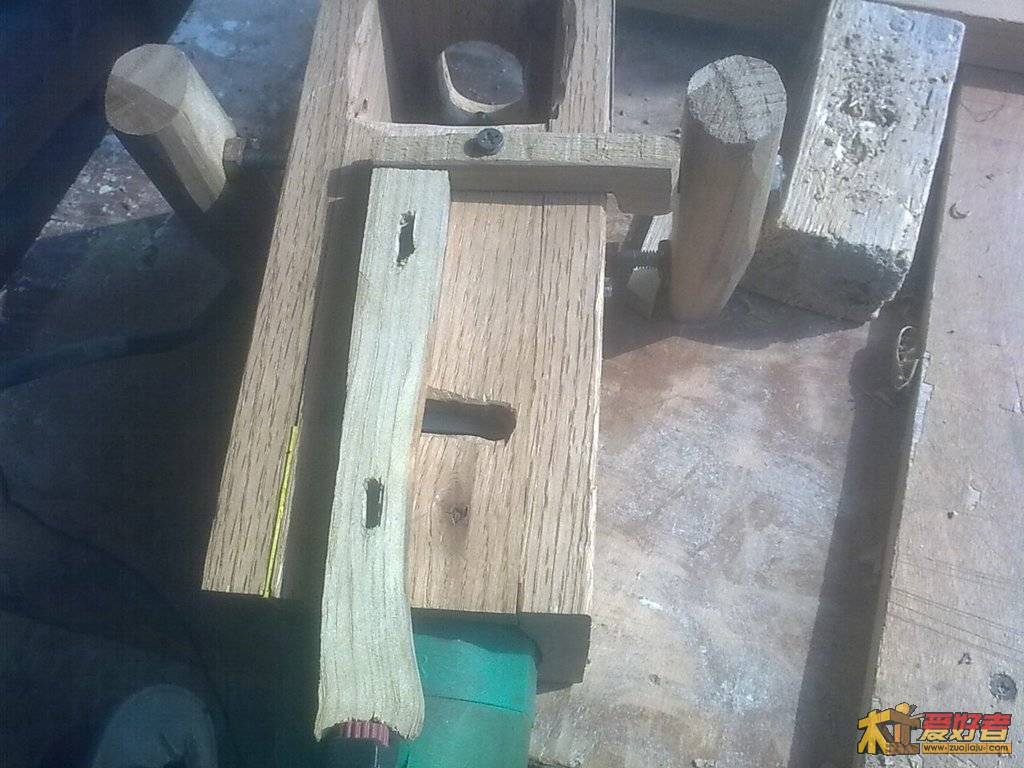

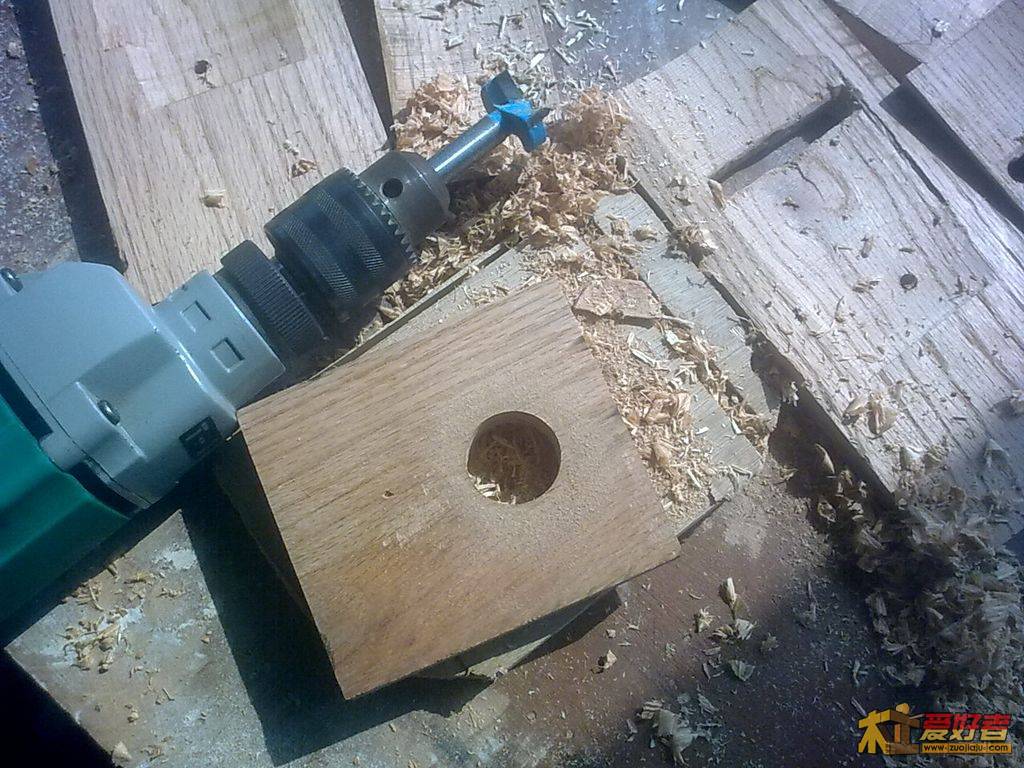

钻孔

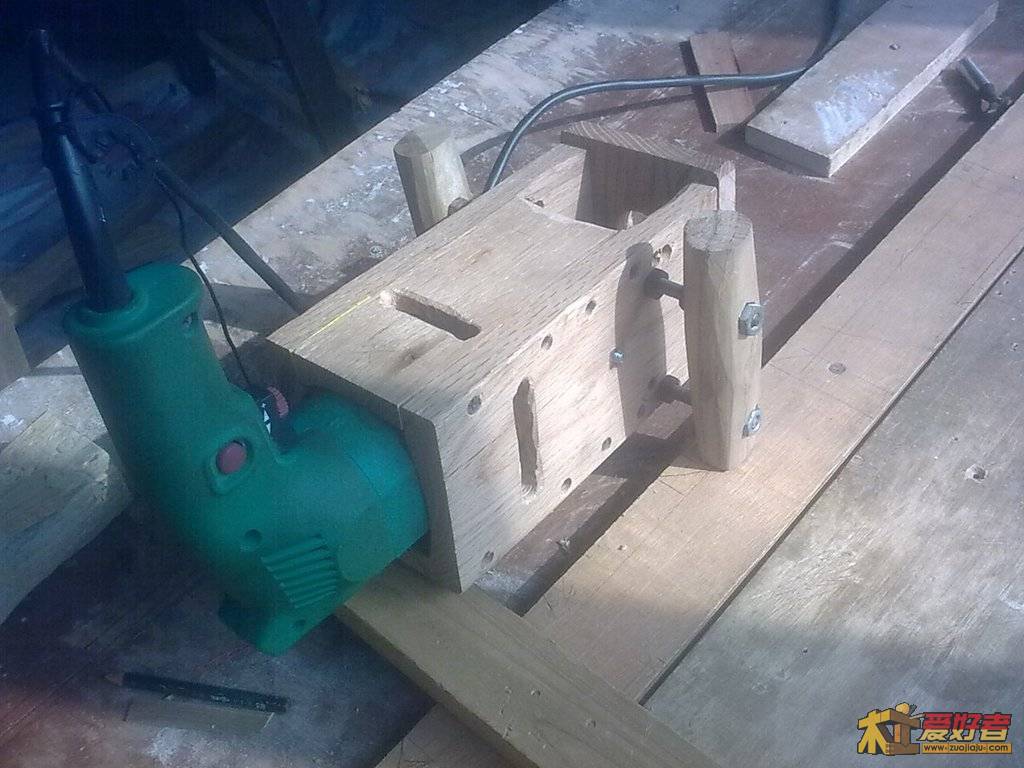

安装（发现全丝螺杆在这里很好用，还可拧紧边板，用后发现相当牢固）

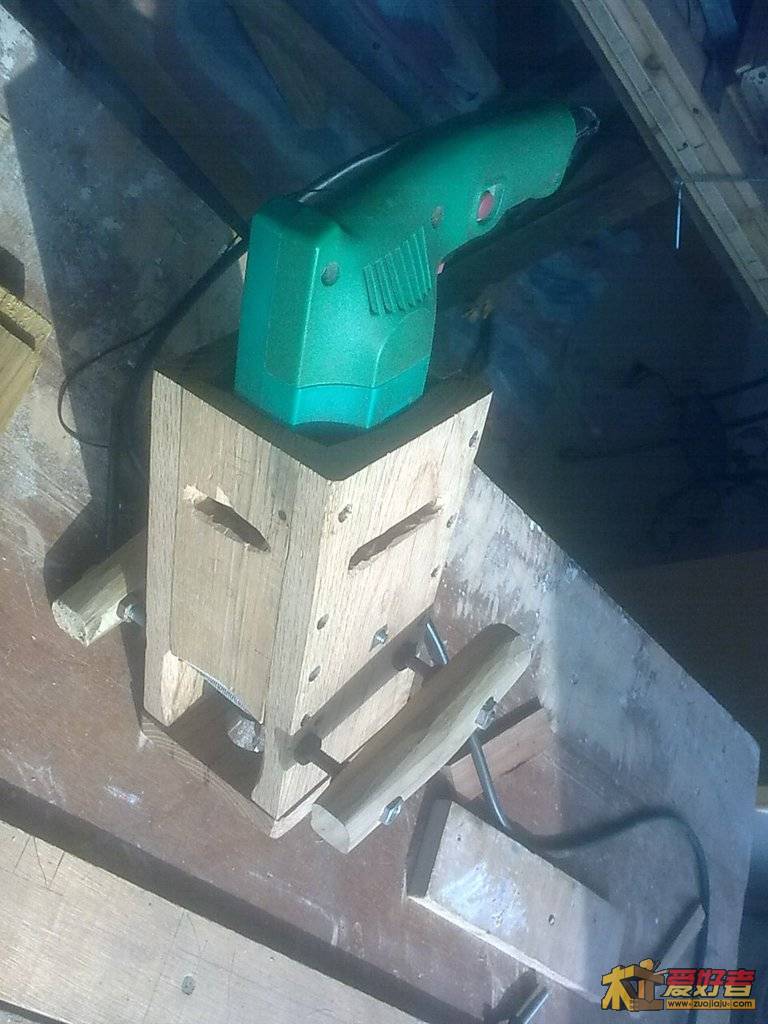

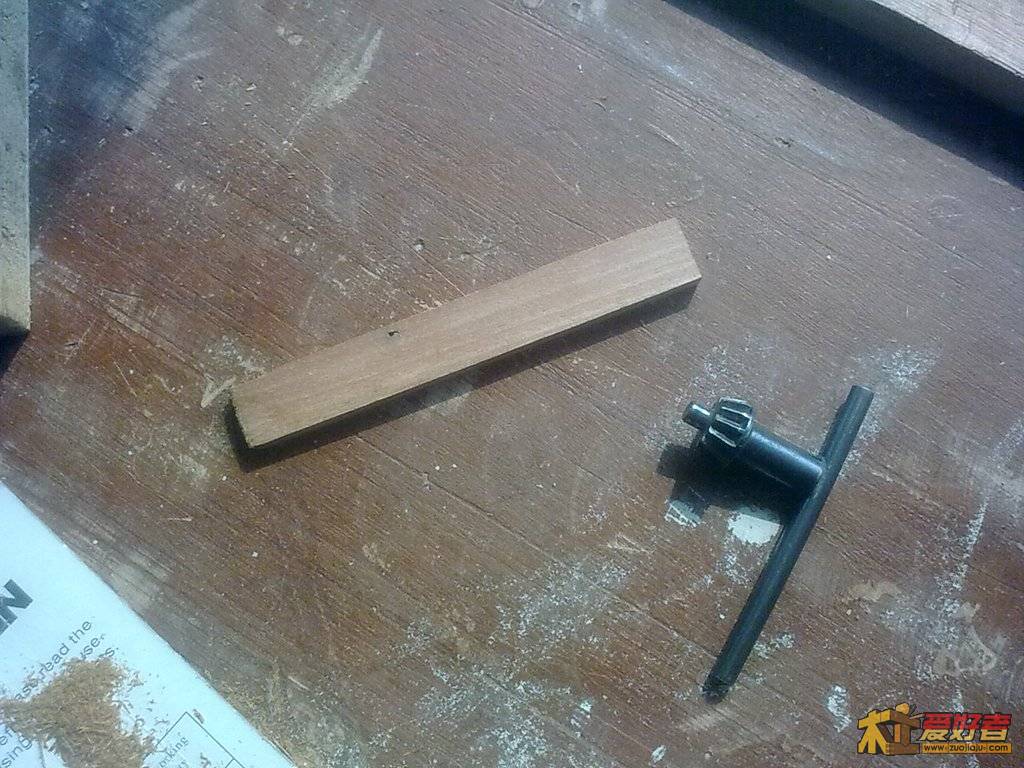

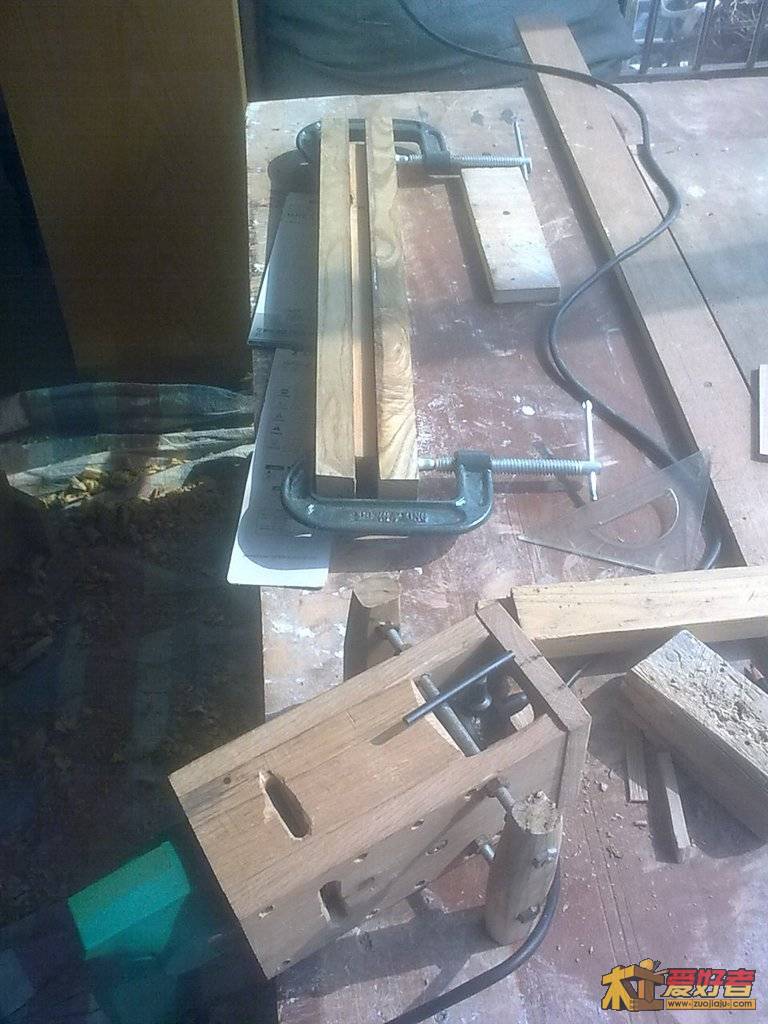

像那么回事了，用手摇钻夹头，几乎纹丝不动，应该没问题

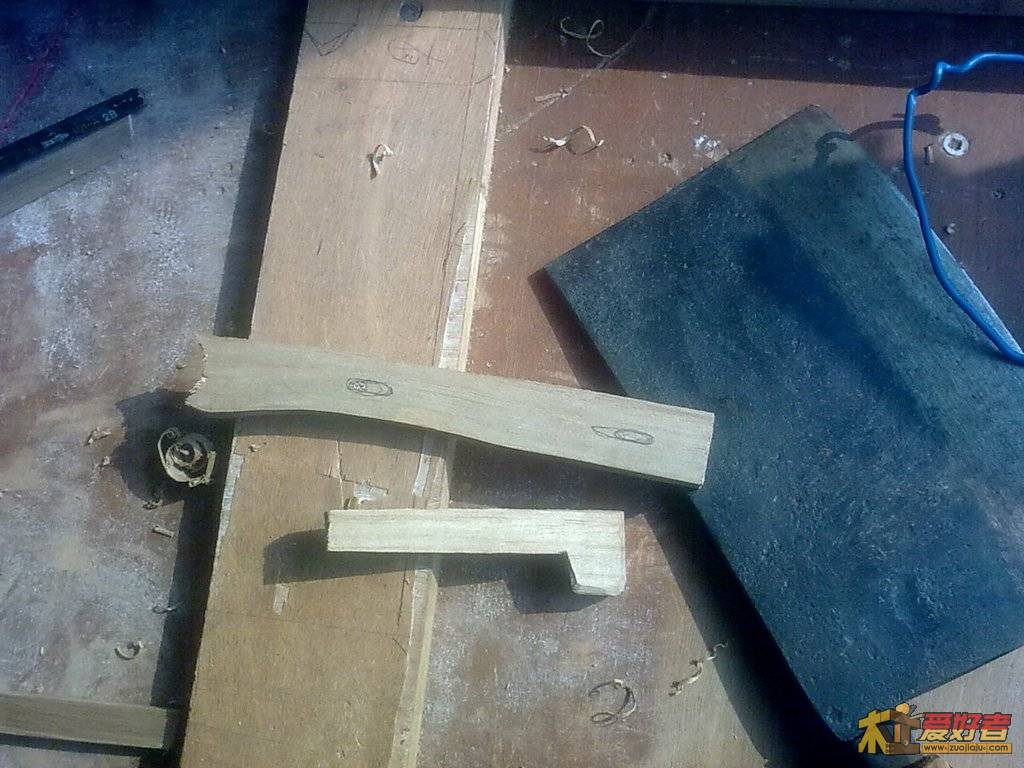

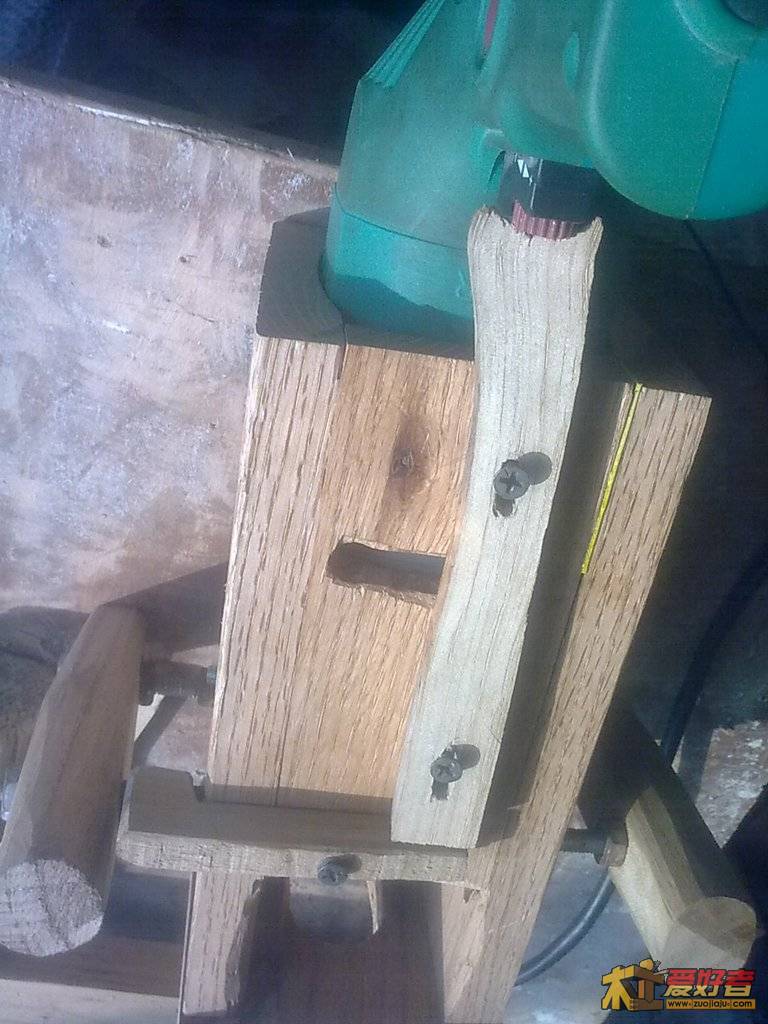

开关不好控制，从地下捡根边角料，锯下，再砍刀修整下，定好孔位

钻孔安装

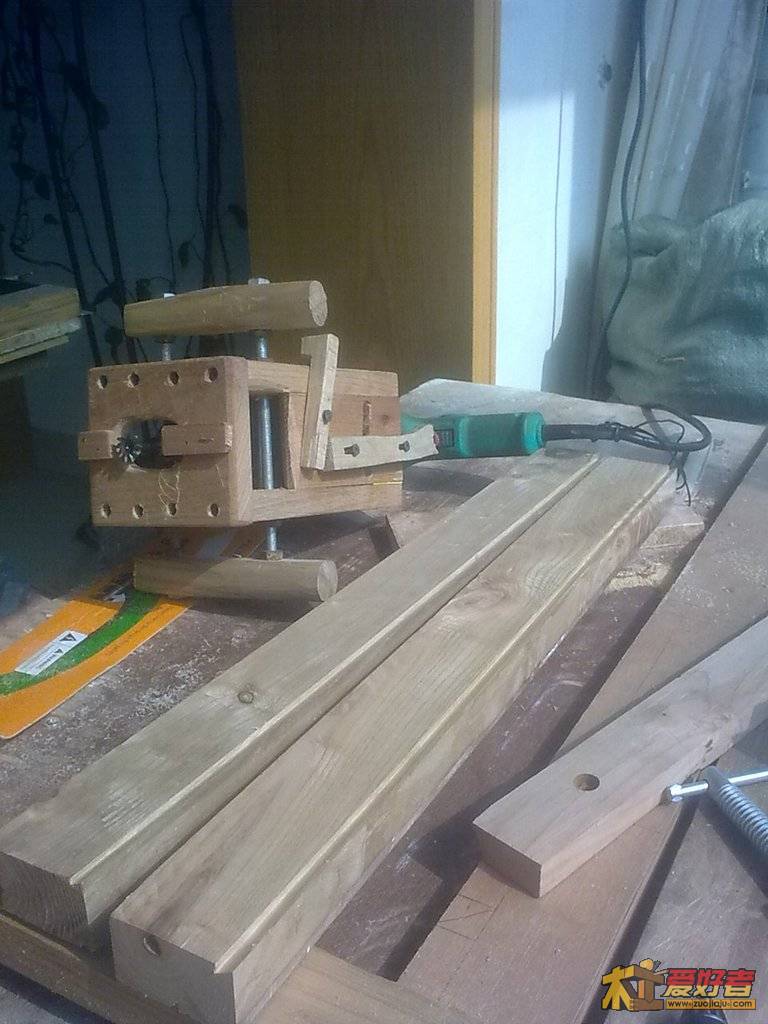

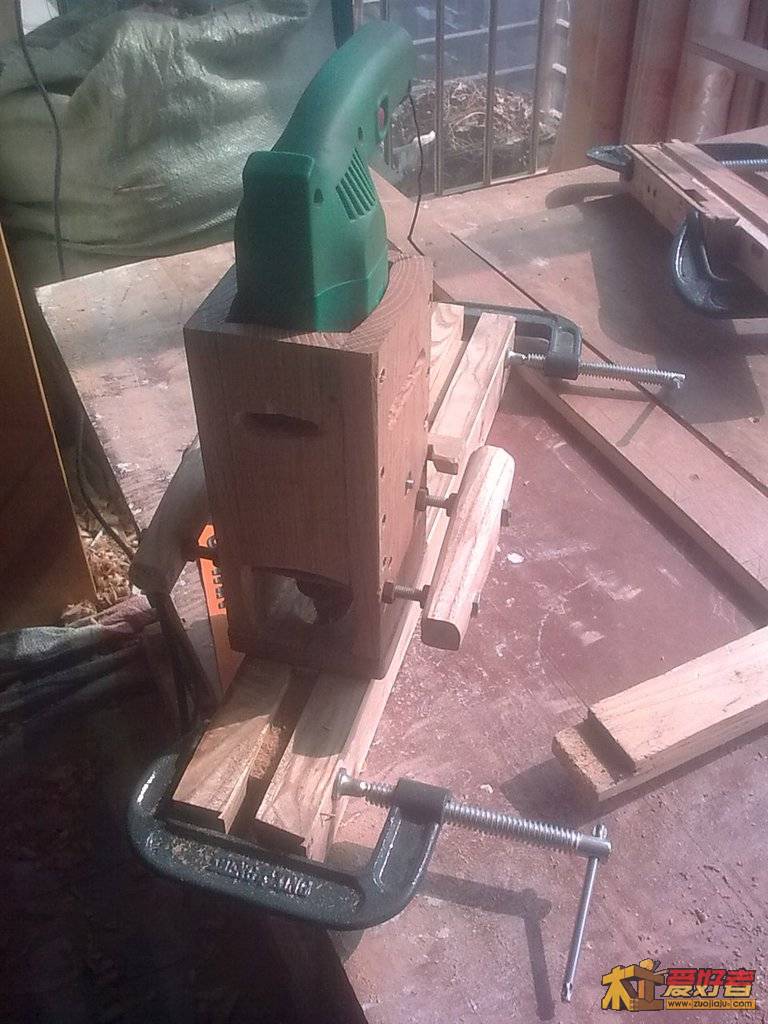

试下，还行

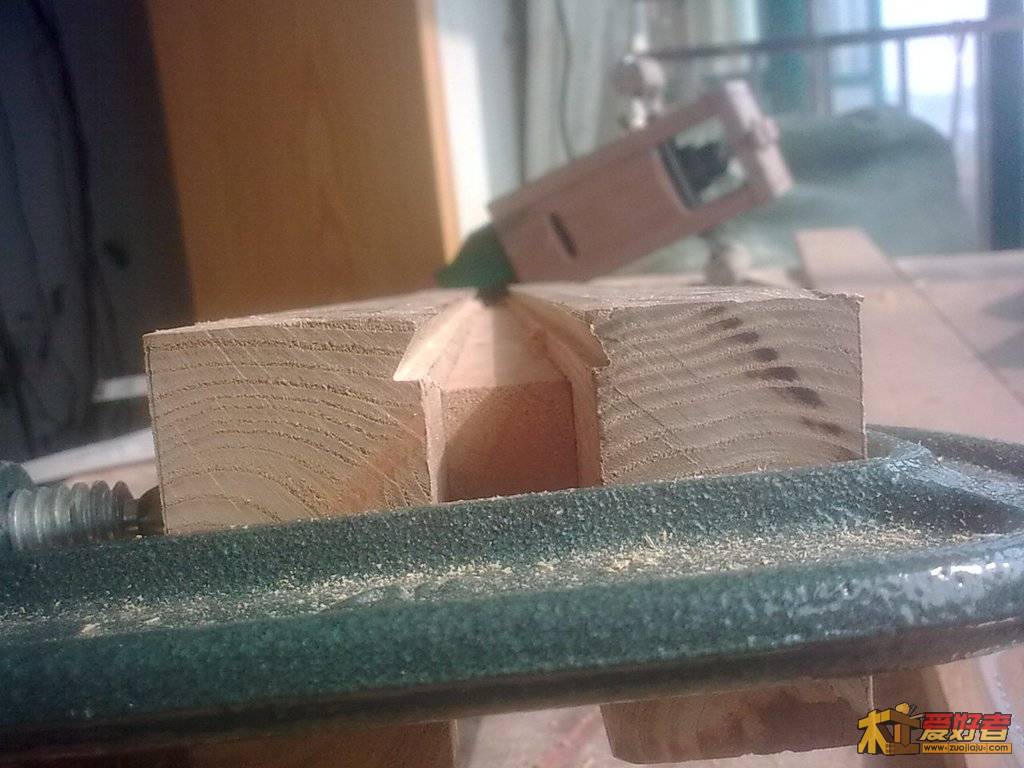

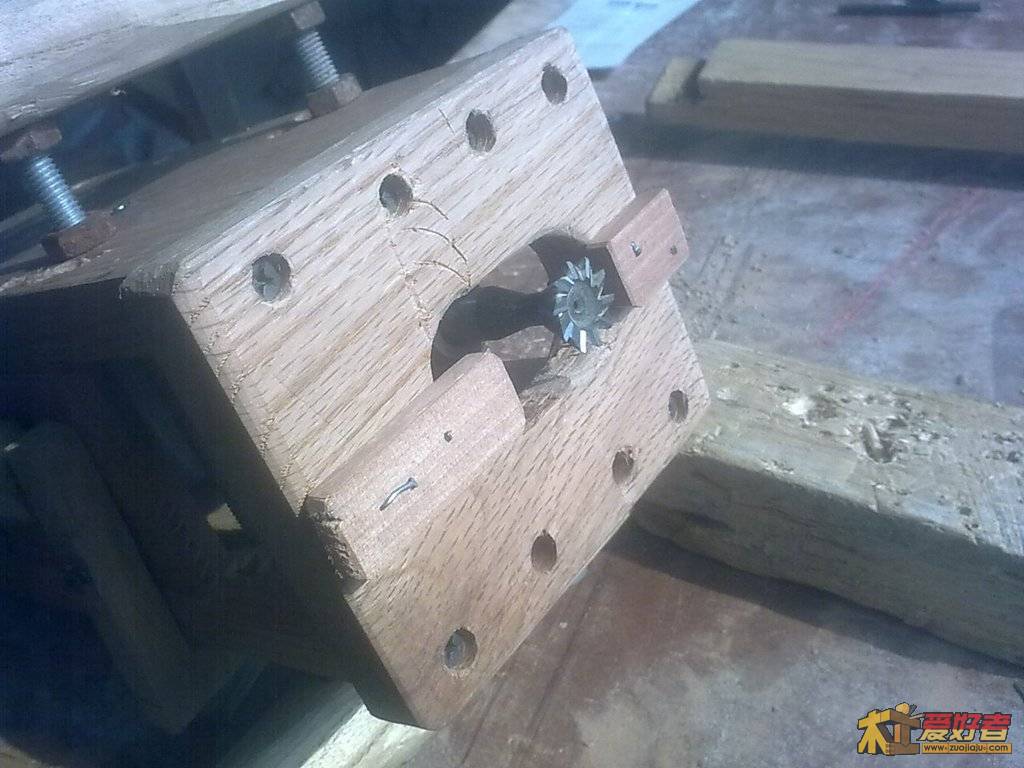

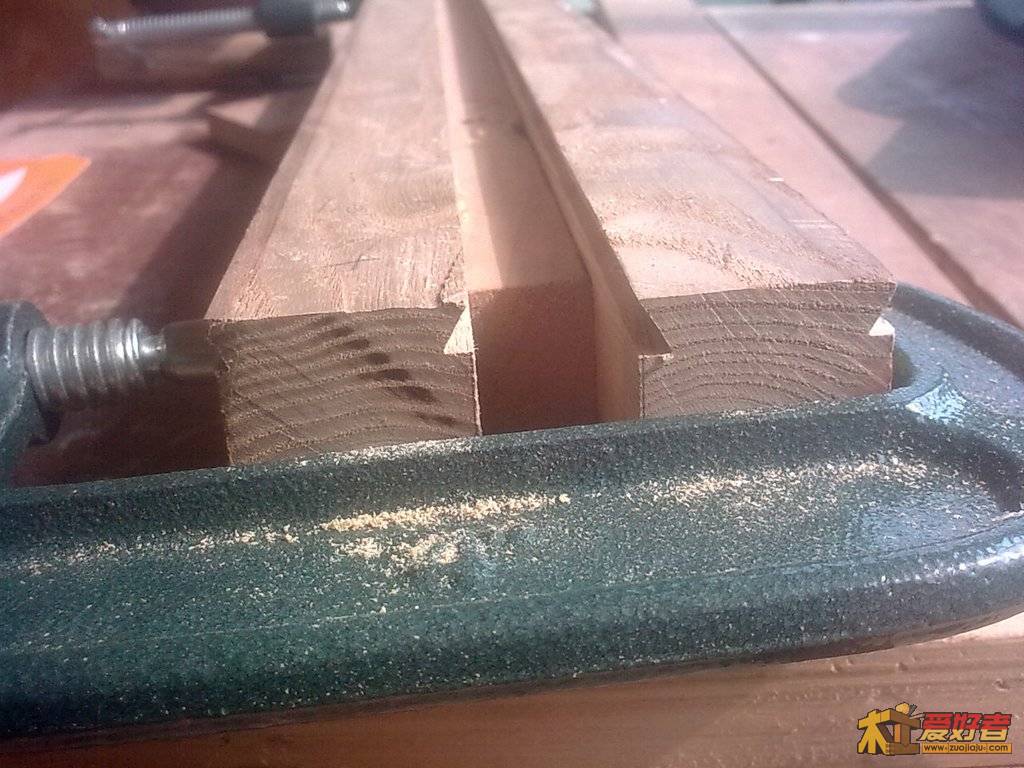

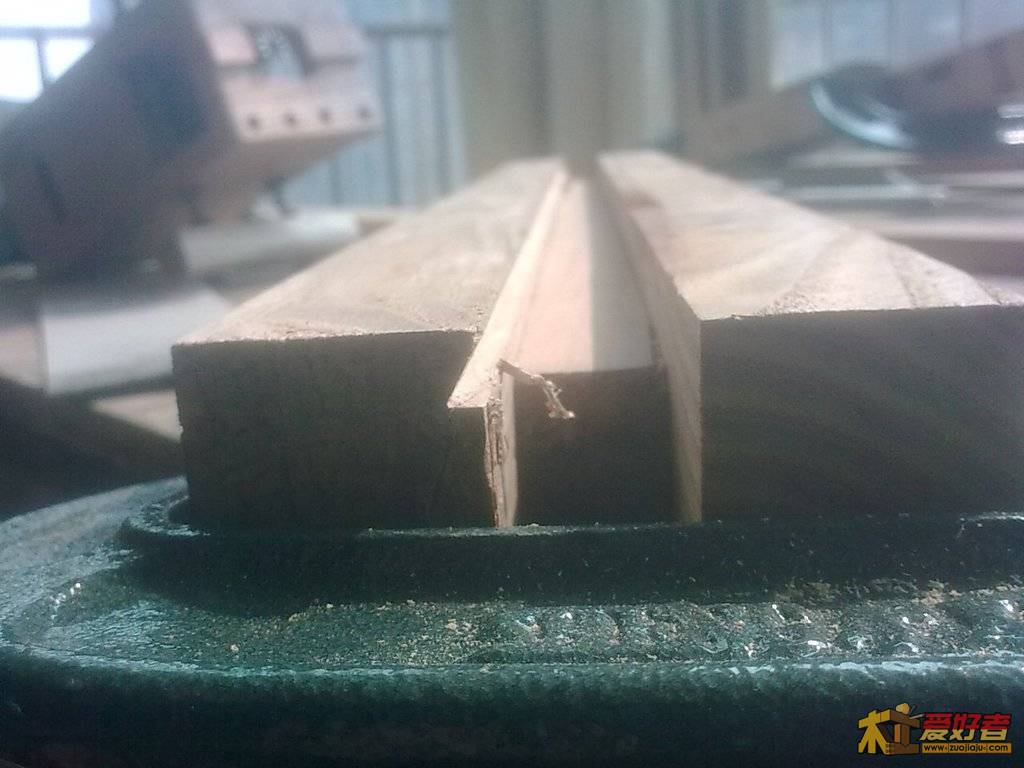

上燕尾刀，调整出刀量。本来这刀45元可能40元都可以买到，但我上次买时一心想着木枋是30宽，所以买的直径30的刀，70元，回来后感觉不好控制些，后来回头再问，有20的，找他换，同意，但我试用了下，不给退钱了，心想能换就行，不纠缠了，拿刀走人。装好后心想，如果用30的可能还真用不了，别看直径只相差10mm，但阻力可大多了，真正雕刻机都千多两千瓦的，我的手钻才500W，恐怕带不动，而且应用范围更广，槽底宽于20mm的都可以切
