（附件狂人4）圆木榫定位器定位孔孔位置的探讨

一帆 · 发表于 2010-11-22 12:10:02

我有个问题，就是这个定位器，在打孔的过程中，钻头会不会碰到定位器，造成损害？如果定位器上的孔径比钻头大，那打出来的孔误差又有多大？？？求解啊

sjxsjx · 发表于 2010-11-22 17:12:31

我有个问题，就是这个定位器，在打孔的过程中，钻头会不会碰到定位器，造成损害？如果定位器上的孔径比钻头大，那打出来的孔误差又有多大？？？求解啊

      答：一、定位器的精度高的话能精确到0.05mm，这么小的间隙，钻头和定位器孔肯定是有摩擦的，至于什么材料最适合做定位器，我已经阐述过了，就是不锈钢，因为不锈钢的性能之一就是具有非常好的耐磨性，这也是为什么不锈钢不好加工的原因，普通钻头根本是钻不动不锈钢的，这就是说，钻头的尖部都奈何不了不锈钢，当然侧刃对不锈钢的伤害就更小了。不锈钢的第二个特性是加工硬化的特性，不锈钢经过高速加工过后，材料表面的硬度会成倍增加，这就使定位孔更加的耐磨了。当然了即使是这样，也会有一定的磨损的，但磨损量是非常小的，按照木友现在的使用频率100年是够用了。
   二、至于精度，是我一直在追求的，我使用的设备精度都能达到0.01mm，这个精度是机加工的精度，但定位器到底要求多高的精度，才不影响使用呢，我也没最终找到答案，但我却发现了在定位器的使用中会出现的几个影响精度的因素，第一就是钻头的精度，现在我们用到的木工三尖钻头大多是国产的便宜货，有好用的有不好用的，总之钻头的直线度和刃口的圆度的误差都在0.03mm左右，这就是现状，好的估计也好不到哪里去；第二是我们使用的电钻的误差，电钻的夹头的同心度大多不会非常好，即使是新的也有偏心的情况，因此即使使用最好的最直最圆的钻头也很难钻出很圆的孔，这个好理解吧，这个误差也有0.04mm；第三是定位器和工件间的固定不可能文丝不动，前面的两个误差都会影响到定位和工件的固定，也就是说在打孔的时候，定位器会因为钻头的带动而相对工件产生偏移，这个是无法避免的；第四就是定位器本身的误差，这个误差包括孔的直径，包括孔的垂直度，一排孔的直线度，都是会有误差的。
   三、到底多大的误差会影响使用，只能排除所有的误差进行一一分解才能计算的出来，经过实践，我有个大胆的猜想定位器孔的误差小了不行，钻头没法通过，大的话大0.30mm应该是不会影响使用的，尤其是木友大多用来做软木，因为之前有木友购买了特价的定位器误差都在0.3mm以上，没有反应影响使用，不过对于这点还需更多的木友验证！

远达 · 发表于 2010-11-27 08:59:06

精辟啊

小侠 · 发表于 2010-11-28 18:04:57

好帖，已经收藏慢慢研究

绣眼 · 发表于 2010-11-29 23:49:48

真是花了功夫，顶一个。

迟斋工房 · 发表于 2010-11-30 10:10:53

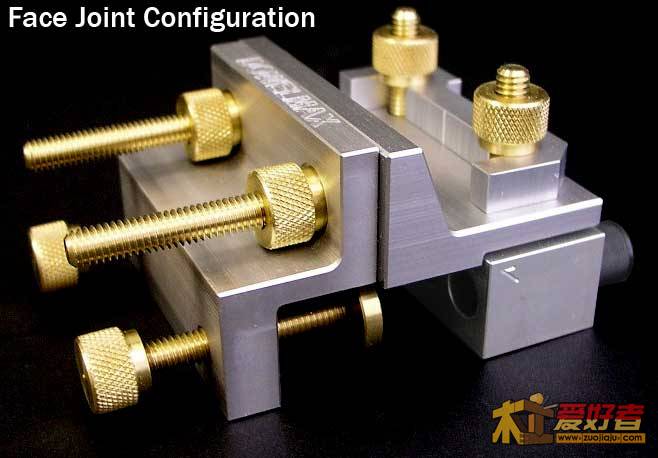

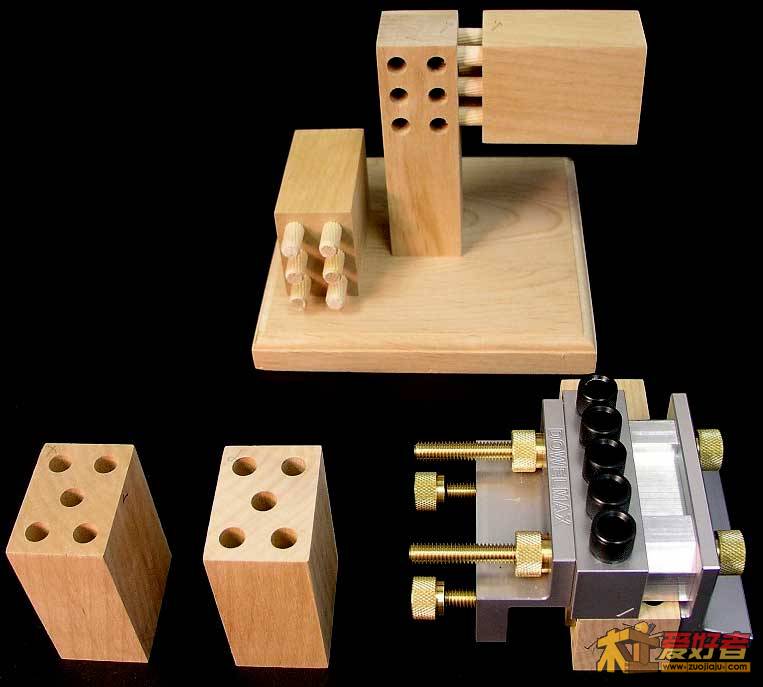

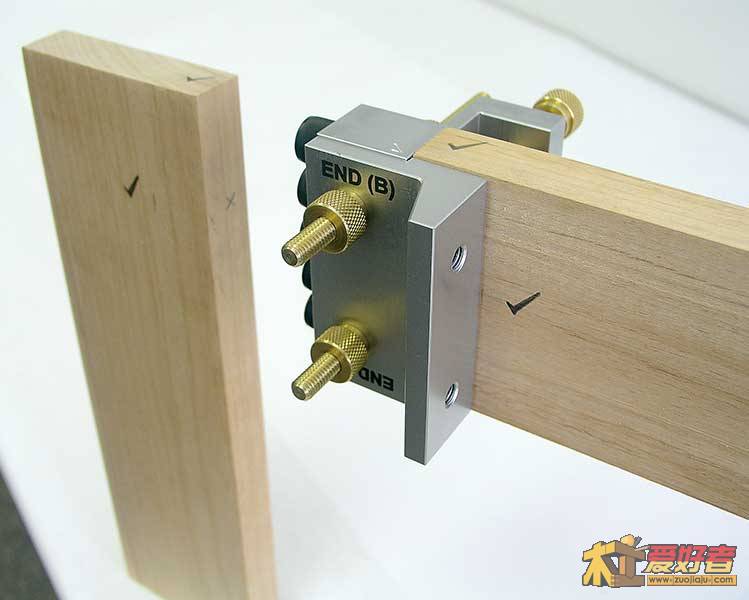

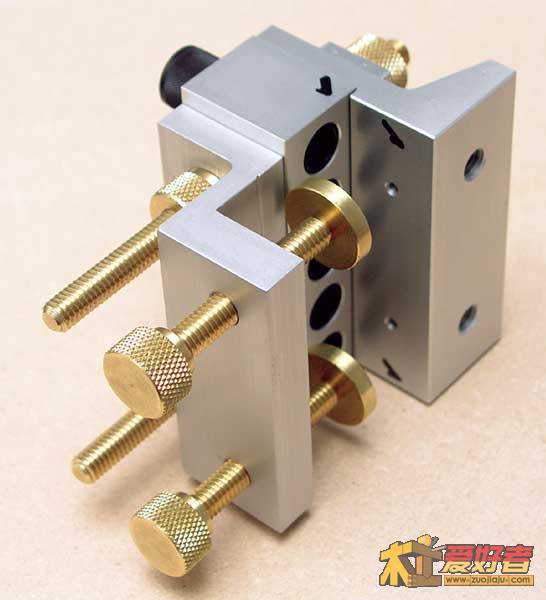

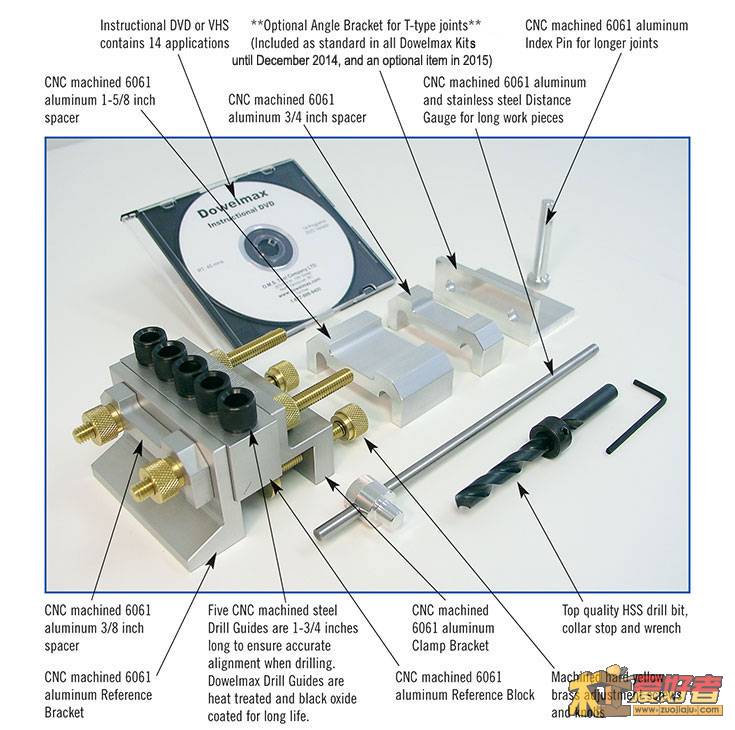

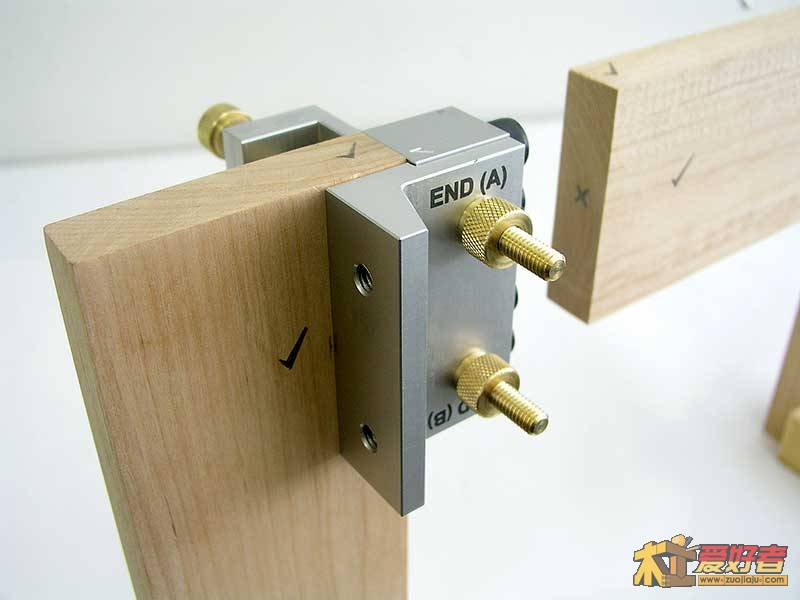

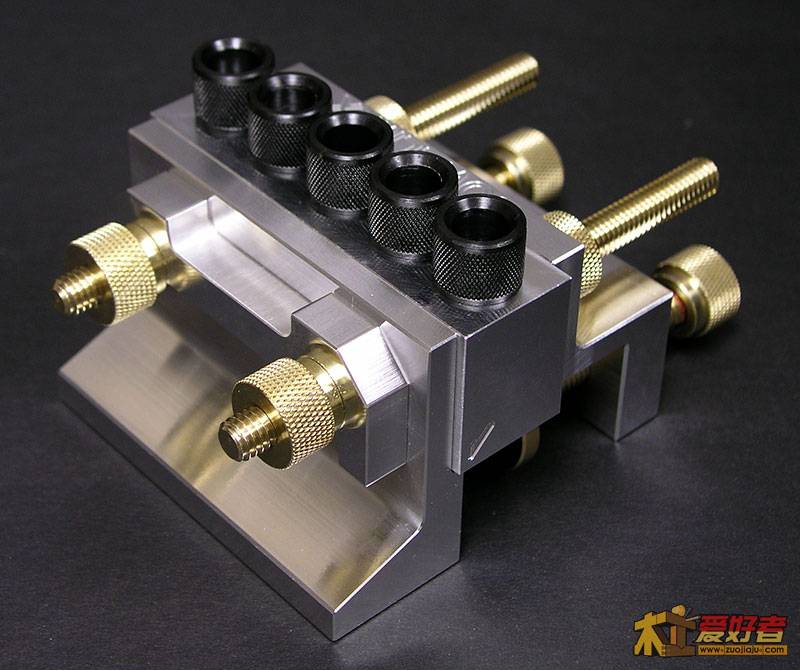

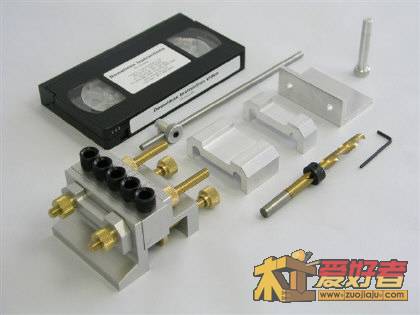

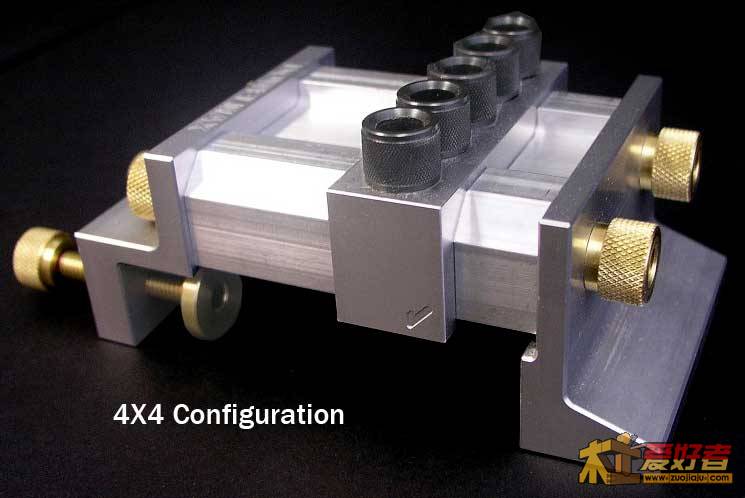

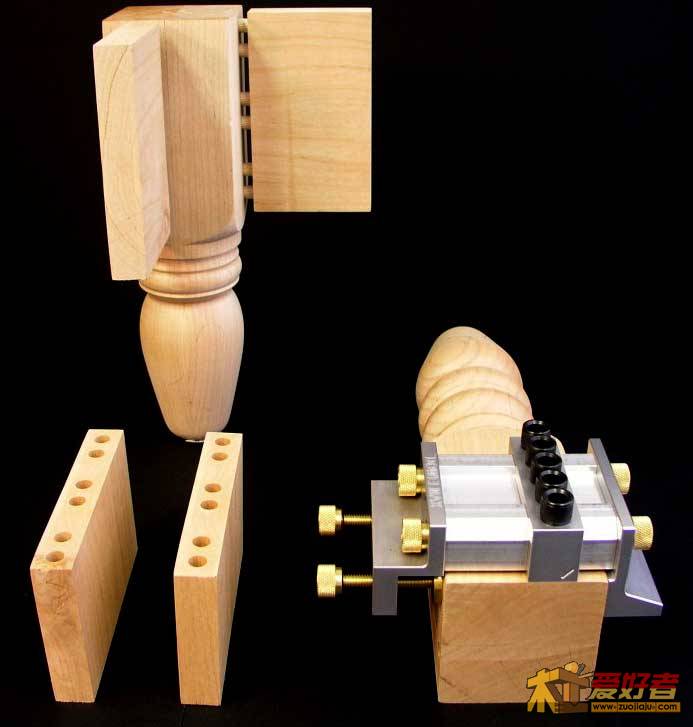

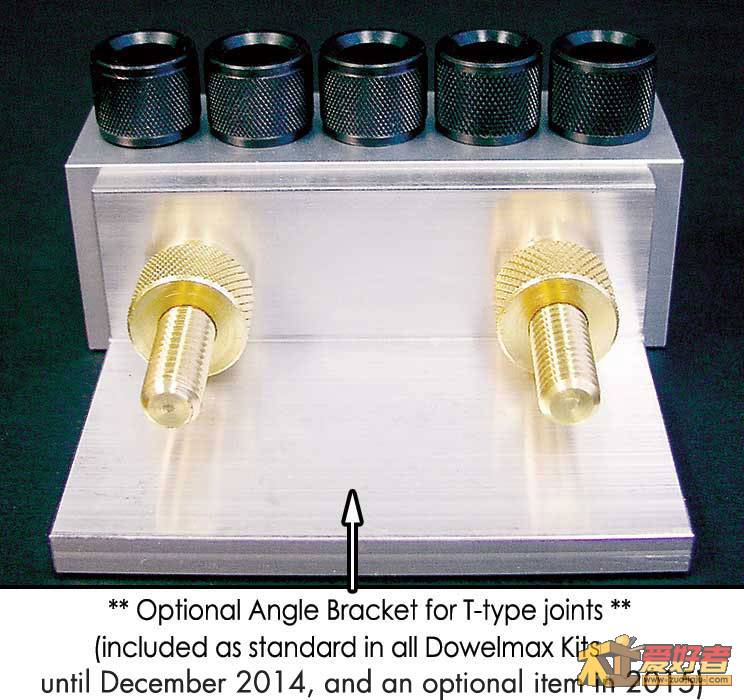

这个定位器的设计更好！http://www.zuojiaju.com/thread-70387-1-1.html

sjxsjx · 发表于 2010-11-30 15:21:50

回复 hwc0571 的帖子

      这个设计我也曾经研究过，但最终还是放弃了，老外的东西不一定就是最好的，也不一定就是最合理的，不要看到一个漂亮的东西惊叹中，就到处打听哪里买的到，要首先分析下是否真的符合我们的需要，设计的是否真的合理，性价比是否木友能够接受，就像大家都惊叹费斯托工具，但购买的却是寥寥无几！
   下面让我们来分析下这个定位器的设计的优点和缺点！
      先说优点
         优点是可以自定中心线，可以直接夹持，不需再用夹子，可以转换不同直径的钻套，一体多用。
      缺点要比优点多的多
   1、拆装复杂，当需要单独使用定位器的时候无能为力，比如在板子中间打孔没法办了就。
      2、钻套式的设计属于看起来很美的设计，成本更高，而且用着不舒服，不如现成的不同口径的孔拿起来就用来的直接，快捷。
      3、长度太短，这样的长度恐怕做抽屉头都不够，如果倒着用，还要占用一个孔定位，使定位器的快捷性大打折扣。
      4、就因为是自定中心，不够灵活，一旦需要在侧面或者偏心的位置打孔，或者打双排孔，又无能为力了。
