发一个我做的三合一定位器(更新照片)

s2928 · 发表于 2010-11-10 22:47:53

本帖最后由 s2928 于 2010-11-11 22:15 编辑

我也做了一个三合一定位器
材料为有机玻璃，划有刻度，中间夹装一个6mm的小轴承，轴承是标准件磨损后可以更换！

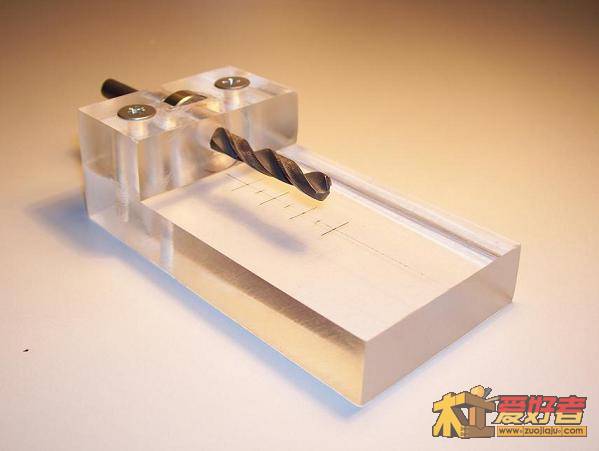

三合一定位器。

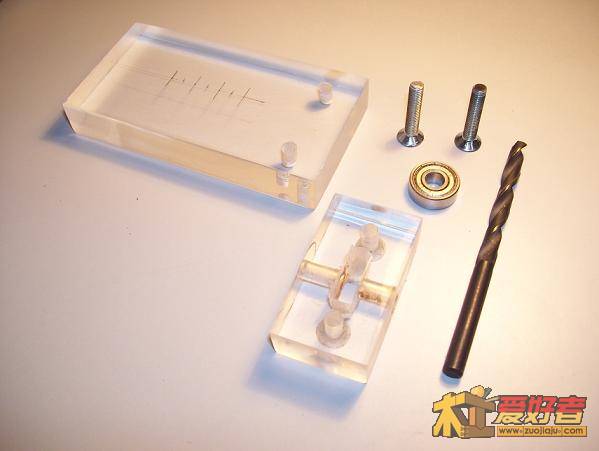

分解图

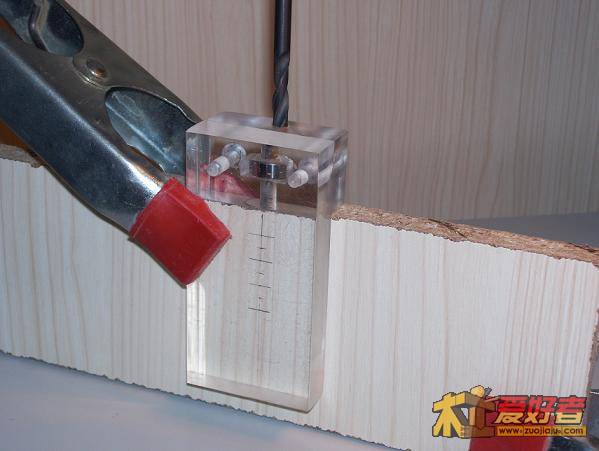

使用示意

虽然不能保证孔钻在板的正中心，但钻两个以上的孔位置的一致性还是提高了。
有机玻璃是拣的一块废品，厚度是1.58cm(没有卡尺量，是估计的)用钢锯下料，边用砂纸磨平。
小板上用小电磨挖槽，钻两个通孔，大板上钻两个不透的孔，用丝锥攻丝后，上两个沉头螺丝。

timefly · 发表于 2010-11-10 23:00:29

灰常好，俺也正在想怎么做个，可是买的三合一的杆好象得用7.5的打孔，那种有层黑塑料套的，感觉不太好

sprainlee · 发表于 2010-11-10 23:00:41

真是漂亮！

ibmr32 · 发表于 2010-11-10 23:06:32

非常漂亮

孤独木 · 发表于 2010-11-10 23:09:25

功夫不少，有机玻璃磨的那么亮，

yaojc · 发表于 2010-11-10 23:10:35

fengwuya · 发表于 2010-11-10 23:12:06

各个角度都来一个图片么，学习学习

diaokeji88.com · 发表于 2010-11-10 23:32:02

楼主你要三合一定位器准备做什么呢！！

xingzw · 发表于 2010-11-10 23:41:29

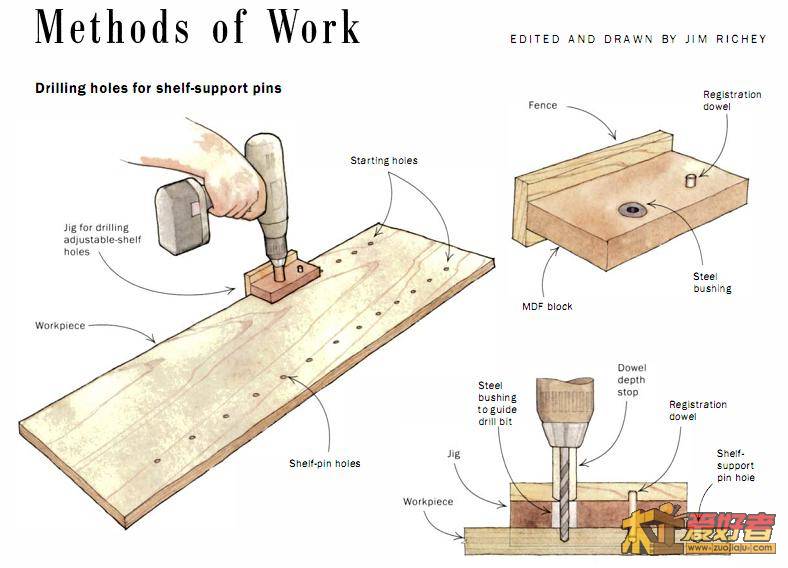

还需要宽点, 考虑到实际应用中左右夹持和上下夹持的方便. 给个老外参考.

jianchuanzhishi · 发表于 2010-11-11 00:15:58

简单食用找准两点即可

看在眼里 · 发表于 2010-11-11 00:25:32

亚运加油！中国加油！大家加油！

行天涯 · 发表于 2010-11-11 00:57:36

分解看看好吗?

第六根琴弦 · 发表于 2010-11-11 01:10:48

不错，很漂亮呀！

young1001 · 发表于 2010-11-11 02:48:12

好东东！楼主厉害！

黎陶 · 发表于 2010-11-11 05:27:54

加油站又来了
