楼主: 冰冷狼光

求助!帮我看看掏内孔用什么车刀

 火.. [复制链接]
 楼主| 发表于 2010-11-10 01:53:44 | 显示全部楼层

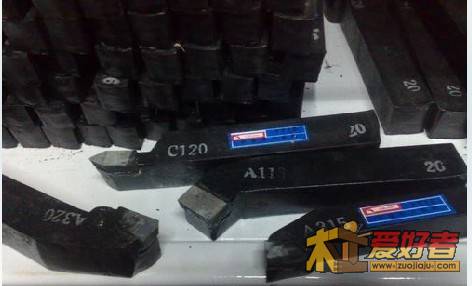

内圆车刀.jpg / j/ J5 a% q/ U# @- ?

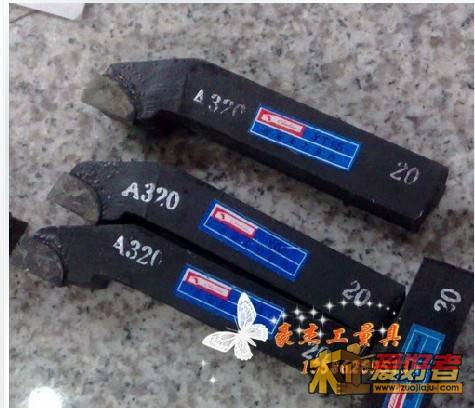

7 t( s9 n# I" }: B" n: N 内2.jpg ; {1 i! C7 G, W9 m
$ ]& H, [3 k8 K- c& W) c; x, ~

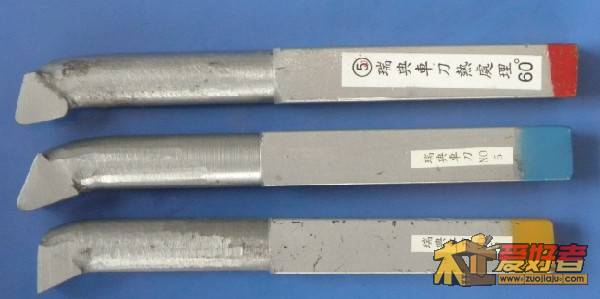

内3.jpg / E  O& J- \* {. A( \5 U' N

7 o1 g4 b& [+ X9 `, J; T+ z这些车刀怎么用的?) p1 z+ J2 Z+ R; b* {

. n1 c: r/ @7 v加上手柄可以手持车内孔吗?
: l6 `! e1 u" ^9 ^ 3 i/ u$ c1 |: X, d  m0 S& s5 X
比较疑惑,完全外行啊。。。。。。
( L! P7 H% R: [+ T, _) i5 I
0 W( o. [. H0 t. k6 p
1 F, G# d) P: y- ]" z9 U6 D$ k
" _' t6 e0 X9 @6 p$ P2 w# q
; i0 \' O- n1 Y. J/ F; i 4 l6 s% y) O/ W3 K
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-10 02:03:04 | 显示全部楼层
回复 斫琴坊 的帖子# Y; k# l6 H9 a5 @. S: t2 X/ k- P: }
8 r: v1 ~6 M7 [/ \. P% A9 ]
额,好像我的机床不小,有300斤估计,很厚的钢板,而且,用几百斤的石板压住,夹住的钻头也是比较大的,功率2200。都不用担心会飞出来(貌似很多人都以为我会不按安全操作,汗。。。。。。。。)
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-10 02:08:55 | 显示全部楼层
好像是数控用的吧?0 b4 [  l! k( q$ G4 K& X! O' b' G" Y

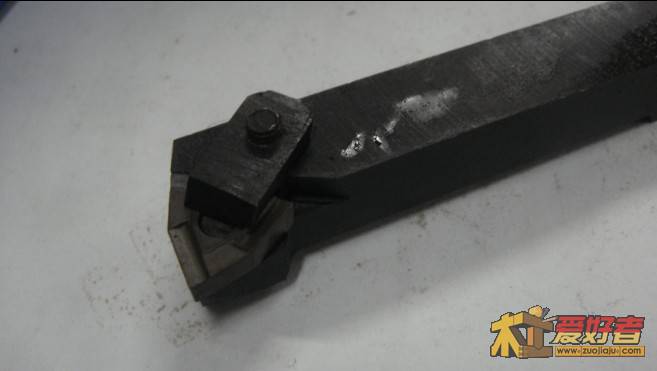

88.jpg / F. C7 c2 W2 C; v) `, f6 a( ?: b
% V) I$ M+ N- ?! [5 R

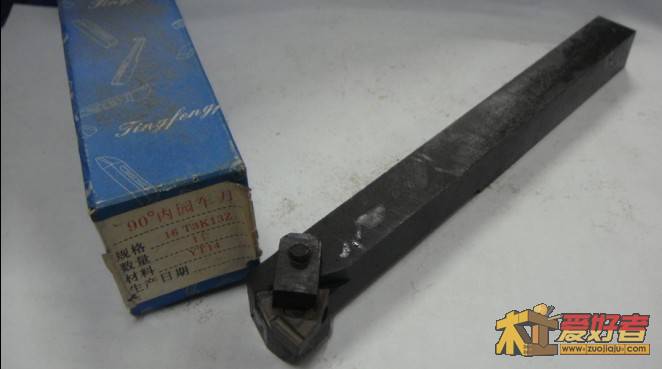

( ^7 q# M5 H; i" i4 P* _ 99.jpg ; ], P) J7 N0 `

- i% b! r- i2 x) |$ \
回复 支持 反对

使用道具 举报

发表于 2010-11-10 05:07:03 | 显示全部楼层
你的后边图片好像是金工车刀,不是木工车刀。
7 u- ^4 |" r! \" n! R7 c前边的图片有一张就是在金工车床上加工的。车床右侧没有用顶针。车刀是固定在刀架上的。
; Z) }6 i; }% w$ [8 j( M" y不知你的木工车床有多大,多大的回转半径就决定能加工的最大工件半径。
" y4 I' a! p6 i+ l一般加工细长的工件,右侧要有顶针,有时中间也同时要顶。以保证同圆度的需要。
# V( r* g! f3 N6 E0 J鉴于你加工的木手鼓不是细长的状况,只要你的车床能夹持住,也满足切削力的情况下,手持刀具车外圆应该没问题。掏内腔,可能要特殊的木工车刀,从右侧进刀。你给的淘宝上的车刀图中,从左手起第五和六可以试一试。
回复 支持 反对

使用道具 举报

发表于 2010-11-10 06:45:28 | 显示全部楼层
你的工件如果比较长的话要用外圆支撑架。刀杆要加长刀杆,刀杆头部加工方孔4 ^6 f0 e" e, k
(垂直位置),放入适当的刀头(貌似车外圆的刀头)头部加工顶丝孔,用螺丝顶紧就可以了。焊接也可以。不知对你有没帮助。
回复 支持 反对

使用道具 举报

发表于 2010-11-10 08:30:28 | 显示全部楼层
你做的只是车床的基本活,我有车内圆的车刀,而且车床方面的资料有几G,欢迎联系,
回复 支持 反对

使用道具 举报

发表于 2010-11-10 09:00:30 | 显示全部楼层
楼主真的很强悍!!
回复 支持 反对

使用道具 举报

发表于 2010-11-10 09:07:55 | 显示全部楼层
先用大些的麻花钻头钻中心孔,然后用镗缸机把孔镗大,最后用内孔刀修正孔底。
回复 支持 反对

使用道具 举报

发表于 2010-11-10 09:27:14 | 显示全部楼层
看看这个对楼主有帮助吗?:
+ h9 D& C4 U$ `( `# A5 d8 D 车木碗的刀具 1.jpg 9 y( z( S/ d; j5 @3 `; H: f) u
回复 支持 反对

使用道具 举报

发表于 2010-11-10 09:28:29 | 显示全部楼层
用那一套中半圆铲就可以了,不过需要大号的。长度够就行了
回复 支持 反对

使用道具 举报

发表于 2010-11-10 10:09:52 | 显示全部楼层
车大号木桶用手持的刀有点危险吧!!
回复 支持 反对

使用道具 举报

发表于 2010-11-10 11:49:20 | 显示全部楼层
本帖最后由 prettyface 于 2010-11-10 11:50 编辑 ; V$ F* H$ z, b$ l

' Q8 |+ l* N9 ]% m2 t0 Z# O) u0 o开好车的技术大都不咋地,
  _$ U& X( }/ |( R" J( r有车床的不知道怎么用,
7 K7 [3 G* ~7 ?, P5 E这年头啊
回复 支持 反对

使用道具 举报

发表于 2010-11-10 11:54:38 | 显示全部楼层
楼主的是木工车床,
# |! \# m. g7 k& z而且看样子加工不了大直径的,
  B2 Y  i1 d) r. l) o& A你发的刀是金工车床用的,5 }0 ~$ y9 }: \) Z$ n: p, B
就你目前的图示木工车床来说,* x; P8 A: B  `- i0 T2 ]
最简单的就是买20mm以上宽度的白钢条,
$ o- ]. _/ U- w+ n- u然后头部按照车刀角度磨好,
3 T" `7 @; @. o) ~% y: B0 ~2 z0 A把中间的架子横过来,1 H7 x2 i: e* |: {0 A
白钢刀放上去就可以一点一点的车了% u, L4 @. ^, ^' p* d% Z# ?* ]2 I
当然,车之前,用大钻头先开孔。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-10 12:28:55 | 显示全部楼层
本帖最后由 冰冷狼光 于 2010-11-17 20:10 编辑 9 a2 ]1 G- q3 o$ N! G6 P6 F5 b2 ?

5 v1 K, g1 [  A7 a* Z3 A ....................................
7 ?9 R. l* i, a1 ]# U
6 \1 C* A. I8 J/ }3 ]( E' C
3 g8 I) n3 @( O" m
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-10 13:15:58 | 显示全部楼层
回复 xiaomujiang 的帖子
+ H. P7 G# {0 D! ]% K
) k; X  k' q/ o* q' N/ r( z: z怎么联系您呢?给个链接,或者给我看看图片。。。
