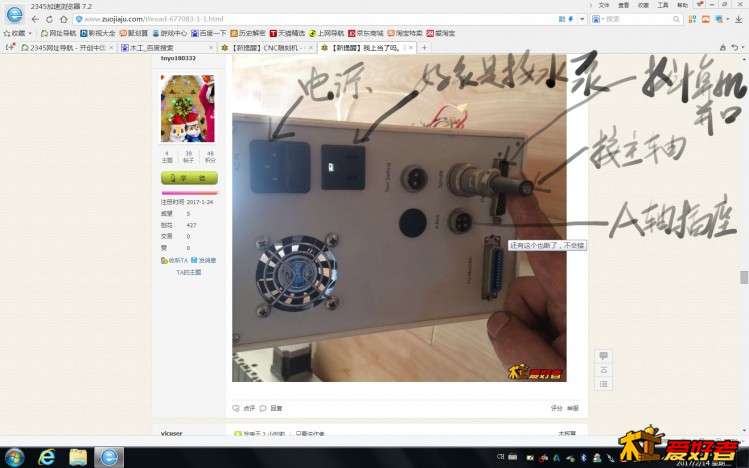

我上当了吗。新手买的雕刻机。收货发现配电箱线好多没接

E23 · 发表于 2017-2-14 17:57:40

顶一下吧diy的好材料，电控部分接好后应该能用

lwq2015lwq · 发表于 2017-2-14 17:59:41

有可能主板集成了变频，看那控制主板的散热片又大又多，下面的电源部分也较大。你接线要找懂行的给你接吧。四个步进电机也少插座，如果不是直接是接后面圆形的插座，还要少航空插头。

wang_hu_hi · 发表于 2017-2-14 18:12:55

简易的变频器，步进驱动下面的版是接口板吧

lwq2015lwq · 发表于 2017-2-14 18:23:34

toyo180332 发表于 2017-2-14 17:346 V! e6 S8 `9 @( G/ H0 R( m# ~9 j
卖主说是主板变频的。没变频器？

这样接下

wxchbb · 发表于 2017-2-14 19:22:57

我只是没看见电脑接口板，如果你的步进驱动的底板就是接口板的话，没少东西。

sibolu · 发表于 2017-2-14 19:50:30

看着没少东西，变频就是在主板上的，只是少了几根线，或者你没有把线拍出来。

fan19880826 · 发表于 2017-2-14 19:52:48

toyo180332 发表于 2017-2-14 15:49
% |& Q" o4 l+ U* T9 u2500买的，高吗？机箱了少硬件吗？哪位有一样的机箱帮忙看下少东西不，线咋接谢谢了。。1图是调速旋钮线 ...

不贵，划得来。

dwj · 发表于 2017-2-14 20:38:44

这个价格应该很值，只是电控部分让人破坏了，你得找一个懂雕刻机的师傅慢慢研究一下或找找相同机型对号入座恢复接线，注意没弄明白之前，千万不能随意加电，否则损失就大了。

dwj · 发表于 2017-2-14 20:49:35

第一、三图，4条线有可能是变频器的输出线，相应接在图示的4个接线柱上，（分清那条线接那个柱）如果这4条线另一端接在电机上就证明是对的。

dwj · 发表于 2017-2-14 20:52:49

第2图那根线好像应从图的右下角找找位置

zhengjing · 发表于 2017-2-14 21:24:23

最好找身边懂得人帮忙。

无聊的灯泡 · 发表于 2017-2-15 00:44:49

电控箱里面东西基本齐全，前端左侧带着2个大电容的板子是简易变频器，旁边是24V开关电源，后部是接口板+4个步进驱动器。那3红+1黑线，3红是接变频器UVW输出口上，板子上有标注的，如果转动方向反了就任意2红对调，黑色接地或者不用接也可以。调速旋钮因该是10K电位计，红线接正极，黑色接GAN，蓝线是0~10V模拟电压输出，其他的线看不到走向就无法得知怎么接了。

haide1998 · 发表于 2017-2-15 04:44:32

2500,也值了，刻修的就修修吧！

3643131 · 发表于 2017-2-15 19:30:40

简易变频器淘宝有售去淘宝看变频器的接法吧 2500不贵需要自己折腾一下（实在小白就从头学起吧比自己d要容易一些）

toyo180332 · 发表于 2017-2-15 21:02:10
