自制电动拉花锯

wjsxy

呆子看沙 发表于 2017-2-6 19:57
好喜欢Mikiono（大野幹）这个啊，把皮带改成链条如何

不是皮带还是链条的问题，是防滑方式复杂化了的问题。要采用简单的方式实现现在他的机器同样作用。用链条不会比同步带更简单。

wjsxy

& p8 s' S( e, f7 H9 ]

jorack 发表于 2017-2-6 20:14
! [! b1 T2 Q& u  f/ u$ i3 g需要偏心轮了 我送你一个

1 J- t7 f. I: h" T谢谢你支持，谢谢你的心意。
$ G% t& ~% z2 W我不需要钢铁制造的偏心轮，我自己做的偏心轮平衡很好的。
2 N7 q  {$ Y3 O+ E5 o上次做的主要是机器底座分量轻，双摆臂头部的运动惯量矩很大，所以超过一定转速，惯量矩急剧上升，带得整个机器跳动。
) M) \2 P( }6 v  a+ ~, @, r; L9 P8 ^

补充内容 (2017-2-9 07:10):
后面这个惯量矩应该叫动量矩，纠正一下

wjsxy

1 F2 W+ E0 p4 `0 a2 E

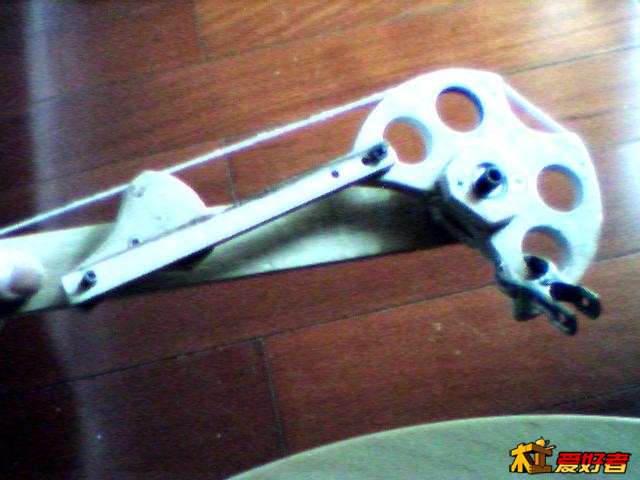

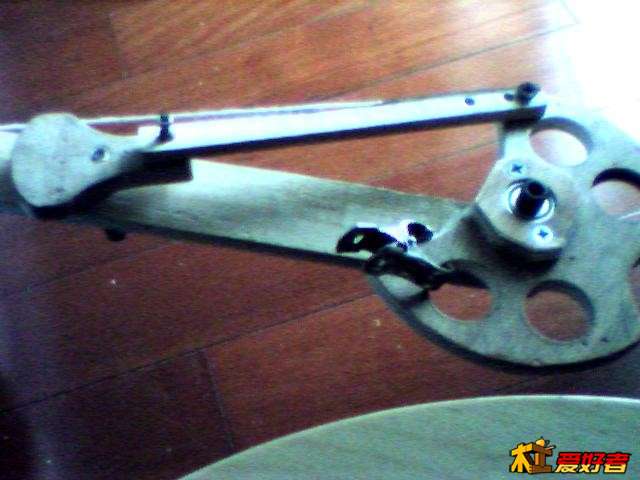

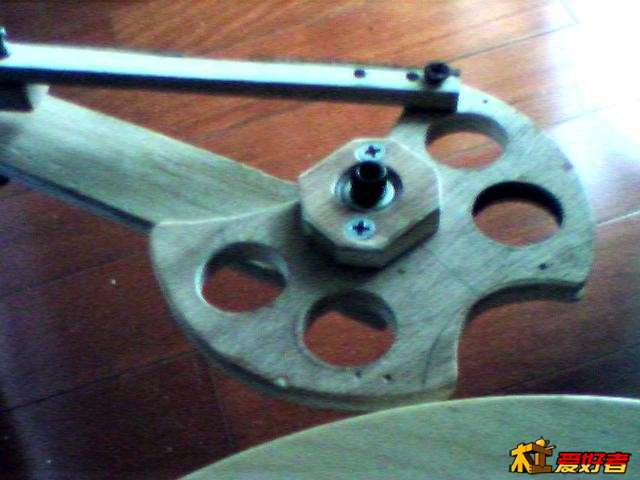

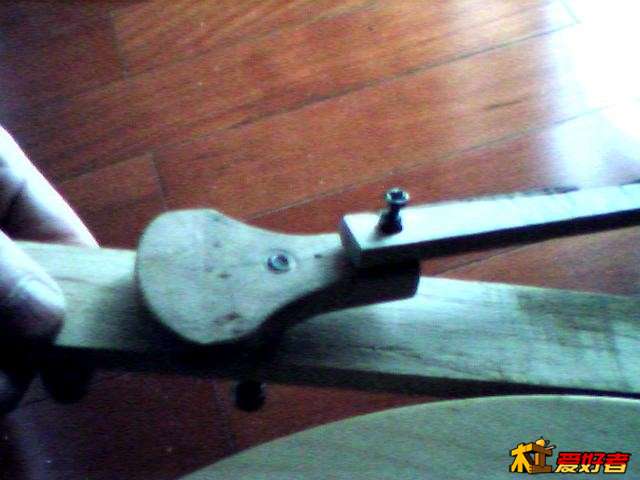

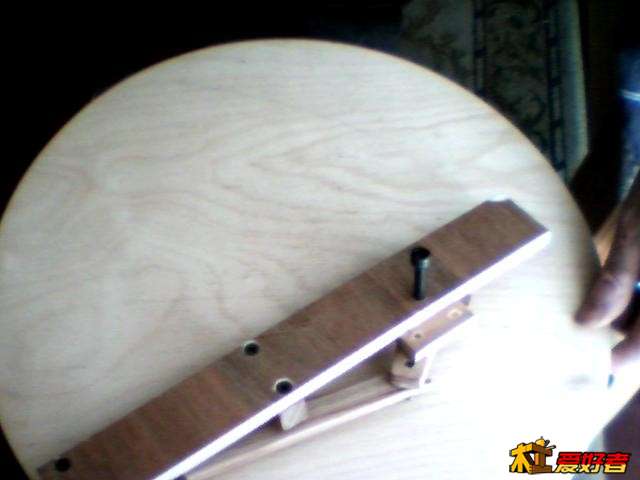

$ \7 V) n) f" Z制作开始， 摆轮和偏心轮已经做好，图片中是一个测量方案，测试连杆长度与摆轮偏转角度的关系。合适的长度已经找到。再短就会摆动出错，转到另一边去了。再长角度不合适。试验中打了不少小孔，太长的部分截掉了。现在的行程是6.5CM，如果采用15CM比较通用的锯条，这个长度有点大了。可以通过改变偏心轴与驱动轴之间的距离来减小。偏心轮上还要打孔。

wjsxy

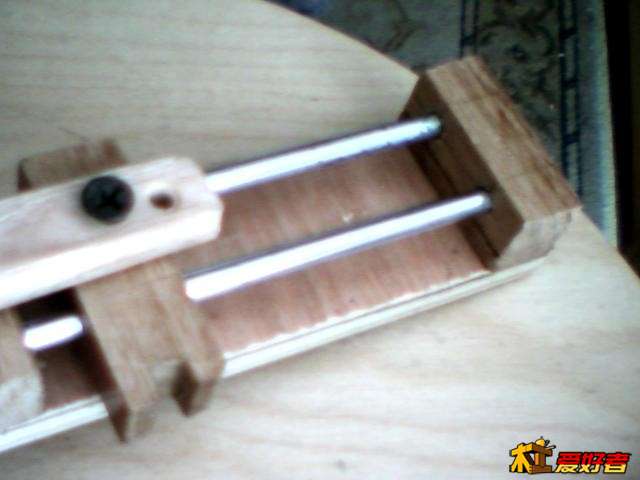

2 r6 N- o2 M$ m% j+ d. eMikiono（大野幹）的线锯，仿制了他的大轮进行动态试验，发现大轮的惯量矩还是太大，往复中不停的起停改变速度，会造成较大的冲击，噪音和效率方面都收到影响（唯有小船好调头），也难怪他的实验视频里老是在弄那变频器。为减小惯量必须改变方案，试验了滑道结构同时采用滑块拉动牵引绳的方式以便减小运动环路中的惯量。运动环路中的从动轮采用小直径轮子。牵引绳将采用聚丙烯3MM绳索，抗拉力不比2MM的不锈钢绳索差，就看耐磨性能如何了。这种绳子柔性比钢丝绳好好很多。

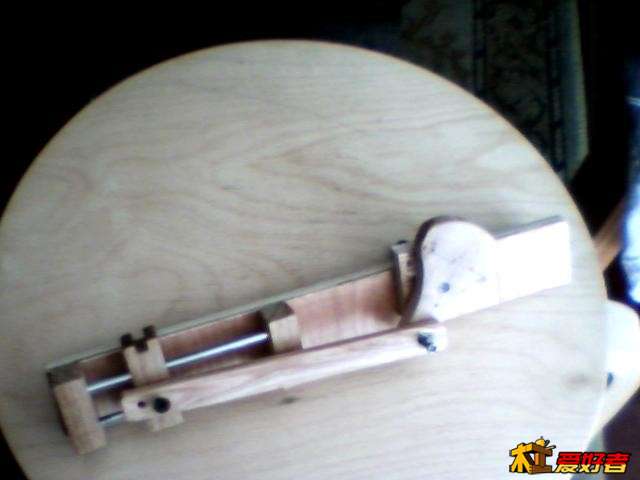

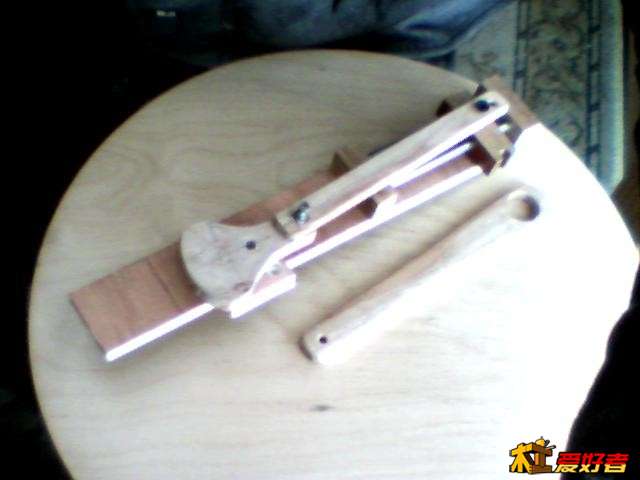

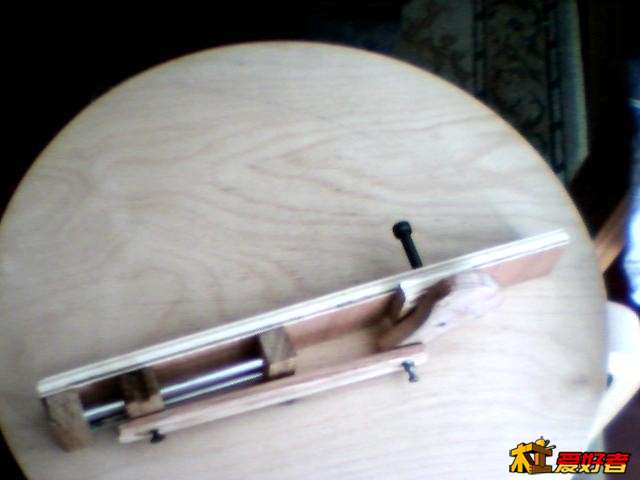

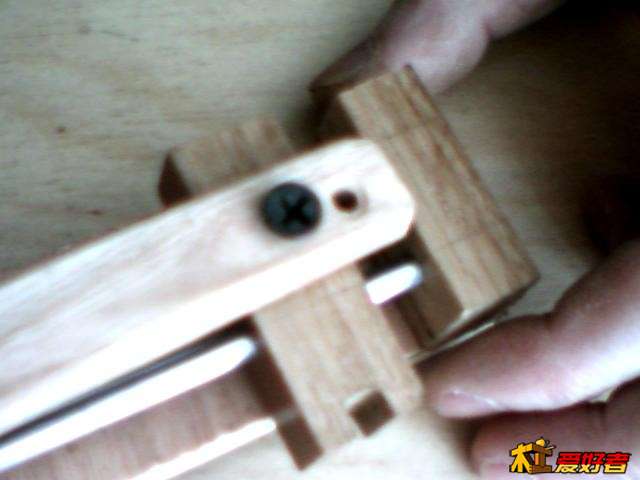

* g4 \1 A! t' ], E) o零部件的制作情况如图。经过动态实验，新结构的惯量减小很多，本来想在连杆上装轴承，经试验惯量增加不少，因此不采用这个方法，等买来含有铜套再加上，连杆的质量就小不少。

qtkk

做成功了吗？
