群策群力，提议制造一种原生四轴618型文玩/首饰/软金属/电子材料轻型高速加工中心

神油

        618小磨床生产厂家多如牛毛，一万多块，重量七八百公斤，还是原生的四轴胚子，磨轴稍微改改就是很好的第四轴，另加一轴就是五轴机，7-800公斤，铸铁改成铸铝就可以上楼，机架全部委托原厂加工，要相信磨床厂的加工精度和加工能力

        家里立个618，楼上铸铝楼下铁，创业玩耍两不误，找几十个人入伙，凑齐人数开始设计，纯工业级长寿命标准设计

神油

        磨床结构比什么雕刻机扎实多了，稳定性强几倍，订购数量足够多的话还比同等重量雕刻机便宜，缺点就是行程小，但能满足稳定批量生产精度要求

18773333721

好想法！！！支持

WWL1215

楼主想法不错，那个7045钻铣床是不是更适合改数控，不要齿轮箱洗头部分。成本应该不你小磨床高但结构更合理。

神油

WWL1215 发表于 2017-2-5 11:26
楼主想法不错，那个7045钻铣床是不是更适合改数控，不要齿轮箱洗头部分。成本应该不你小磨床高但结构更合理 ...

        铣床主要问题是第四轴不好弄，磨床的磨轴加粗加大以后成为第四轴，基本上还是磨轴，减速头装在电机的位置，可以跟普通电机互换，换装电机，拆掉机头变成更强的数控平磨。。。

神油

        因为是立柱摆头多轴结构，刀库结构和安装变更得容易，刀库可以装在立柱上，机头升上去，第四轴头一歪就可以执行自动换刀，比现有的很多加工中心刀库装在Z轴上省力，Z轴拖个刀库看起来就累

ma286hp386

有图没？

神油

ma286hp386 发表于 2017-2-5 18:51
有图没？

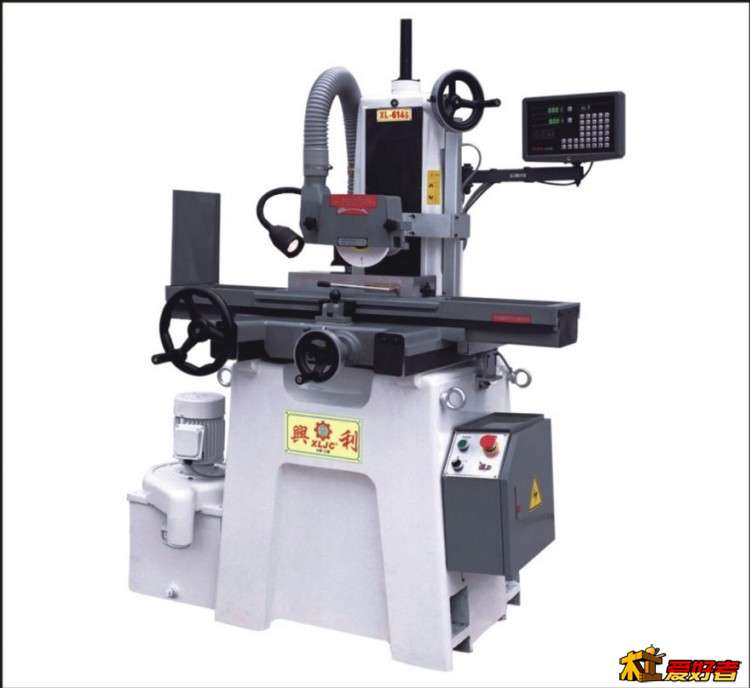

        618小平磨都长一个样，随便搜搜就有

神油

        618小平磨结构优点如下：

        1，不大规则但也对称的的塔型箱体底座，比矩形箱体更抗震吸震，自振系数极低，小功率运行半夜三更都不吵
        2，Y轴超宽导轨间距，运行稳定
        3，最难得的就是中置水平磨轴，极好的第四轴位置
        4，可以分拆成三大件，底座，十字滑台，立柱，便于运输，搬运，装配

        这四大优点将全部保留，其他的要大刀阔斧改进

ft0408

要加系统吗？不知道里边有没有好些的丝杆

ft0408

好是挺好的想法啊。主要是没有量的话主机厂也不高兴做啊。铸铝的钢性很弱吧好像。要是不图地方可以上个卧加。价格也不是很贵

神油

ft0408 发表于 2017-2-5 21:06
好是挺好的想法啊。主要是没有量的话主机厂也不高兴做啊。铸铝的钢性很弱吧好像。要是不图地方可以上个卧加 ...

        铸铝刚性还可以，跟铸铁差不多，用发动机铝材铸的话价格要比铸铁的贵不少，主要是量，有个十几，几十台量厂家就屁颠屁颠跟着忙了，卧加倒不是很好弄，，找什么胚子弄？最合适的胚子万能内外圆磨都是大家伙，外圆磨也不小，改动巨大

神油

        发动机用铸铝ZL108含10%左右的硅，特别硬，热膨胀系数是铝合金中最低的，抗拉强度250MP，相当于HT250标号铸铁，散热好，吸震更好，加工性差一点但是可以加工的，不然发动机怎么造出来

ft0408

神油 发表于 2017-2-5 21:22
铸铝刚性还可以，跟铸铁差不多，用发动机铝材铸的话价格要比铸铁的贵不少，主要是量，有个十几， ...

要是用数控车来改呢。简单的那种拖板上加上下滑道和主轴，数车的精度一丝内应该没什么问题

ft0408

神油 发表于 2017-2-5 21:29
发动机用铸铝ZL108含10%左右的硅，特别硬，热膨胀系数是铝合金中最低的，抗拉强度250MP，相当于HT2 ...

没有加工过，接触过纯钛和钛铝合金。硬度都不是很好
