首先感谢楼主的慷慨帮助。最近我突发奇想，想把家里的一个折叠桌改成倒装台锯。在使用草图大师中发现自己的水平还是很牵强的；就是当我想画出那4毫米钢线制成的脚是没法完成。所面对的困难是，其一没法用跟随我（follow-me）完成跟随；总是在拐角的地方断裂。其二是，它有两个平面，如何能够在一个路径两个平面上完成跟随的操作？我明白楼主是在百忙中义务的为木友们提供帮助，但我还是期望楼主能尽量的给大家详细的解说让大家能得以进步。先在此感谢！
5 @9 e" K) n0 R( C顺便我想解释一下，我并没有想挣刨花的意思，尤其是在向人请教的情况之下。但是我也进力寻找不牵涉刨花的办法，所以我同时也想贴上图片希望楼主若不需要SKP的情况下可以直接看图片。。。但是，贴图片也不像微信一样直接就贴。。。最后也还是以附件完成。我会到新人须知板块多做了解，或有哪位木友帮忙指点一下。再次谢谢！

heehookyin

哦！明白了。附件图片是提交后才能看的见的。还有高级模式刚才没发现呢！

operaxe

heehookyin 发表于 2017-2-5 12:03
. `1 |) b- }' ?6 Q) H7 E( x哦！明白了。附件图片是提交后才能看的见的。还有高级模式刚才没发现呢！

/ {2 d7 ]- |* N/ K根据图示简要示意，SU文件一并附上：

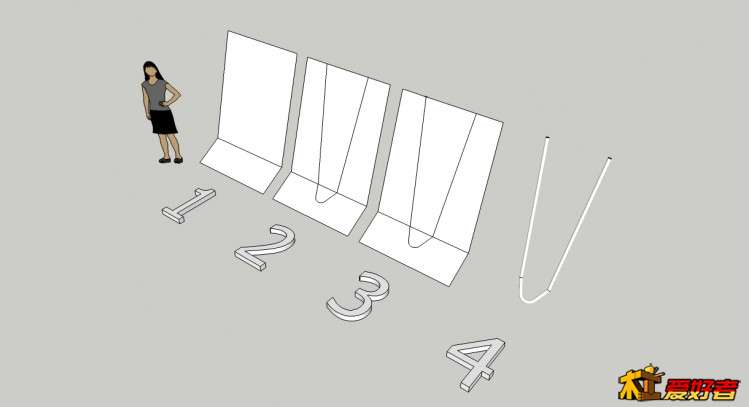

1.先画两个面
2.在两个面上分别画出路径
- _1 ]; J! V2 M' e+ Q3.设置金属杆的半径
# {% F0 e1 G) \% p( E5 T4 |( ^4.单独复制路径和金属杆的截面，用路径跟随命令

路径跟随方法.skp (213.62 KB, 下载次数: 6)

2017-2-5 16:13 上传

点击文件名下载附件

菠菜白菜

完全菜鸟，不知道从何下手

heehookyin

菠菜白菜 发表于 2017-2-6 09:53
完全菜鸟，不知道从何下手

, P; U$ p. H4 ~  s6 g' ?如果你已安装了草图大师想掌握如何使用它来设计你的木工制作的话，我欢迎大家到这里一起利用实际的实例向老师学习！
! m) M- H( g3 V/ Q" W

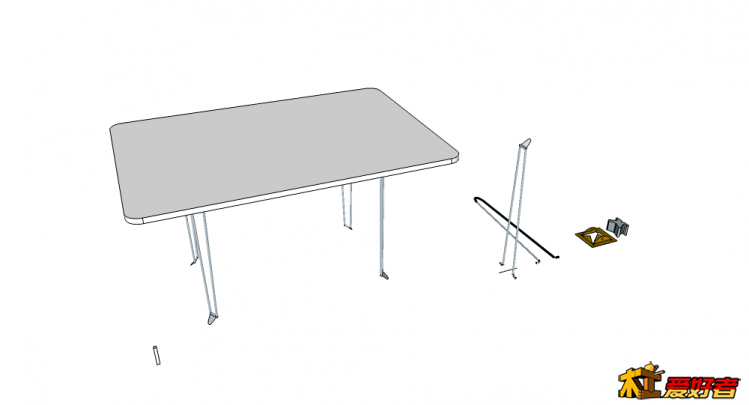

我的问题是想利用一个到处能买到的可折叠小电脑桌改装成一个倒装锯台，所以想先画出个构思图。在临摹这折叠桌的过程中有个零部件（就是一个用V字型铁丝弯折成型的东西，总共有4个用作那桌面的4个脚。另一个带色的就是这脚的扣件，和脚组合成一个组件安装在桌的底下。它们的作用就像合页一样，打开是就像图中所示，折叠起来就几乎是一片板很好收藏。）；它的几何结构比较复杂，牵涉到好几个拐角，而且还牵涉到两个平面。虽然，我明白这个操作使用路径跟随是再适合不过的指令；可是，由于自己的经验尚浅就是没法完美的完成。
* }9 d9 K; Y4 B" y
9 w  c$ J0 g7 C# T* ^: p既然现在有老师愿意贡献这个论坛帮助木友们掌握草图大师的应用，我也想抛砖引玉的把握的构想在这里和大家一起向老师请教。独乐了不如众乐乐，希望大家都能从这论坛里得益也回报这论坛给予我们的好处，最终使得大家都开心的成长，使得这论坛越搞越红火。终有那么一天，让老外也来这里和我们交流。
2 c  w+ H9 ^+ F6 ]
9 o  ~3 s. Z! e3 S4 K祝大家新春快乐！

heehookyin

operaxe 发表于 2017-2-5 16:14
! Z: f& Q" @! J- v3 k4 D2 Z根据图示简要示意，SU文件一并附上：
1.先画两个面
2.在两个面上分别画出路径

非常感谢老师的积极帮助！

: d; r/ ]4 _7 ^+ ^5 z6 ]我下载了老师的SKP图，跟着练习了一下，果然得到了理想的效果，非常的感谢！
0 Z4 f- ], T4 W! k! j2 i
/ i" G5 l6 ]. ?3 X接着，我还想在这里和大家分享一下自己对这件事的检讨，希望其他的木友也能从中吸取一点经验。

我一直受到了自己的一个错误的主观观念所误导。我一直认为，既然这指令叫做“路径”跟随，那路径就应该是一根线。所以，我每每在勾画完成路径之后都会把它周边无关的线和面都删除干净，为的是避免它对路径的辨认造成干扰。可是，经老师的一提醒，我发觉这根本没有必要，而且还弄巧反拙。这过程的细节要把它一一的交代清楚恐怕不容易，不如大家试一试按我的做法和老师的方法实际的做个比较，你们就能得到实实在在的体会了。

这个经验我相信对我们这些草图大师的用户是非常有益的，再次感谢老师的指点迷津！
) _$ l6 q, |- T( x& ]- k' s  S

operaxe

菠菜白菜 发表于 2017-2-6 09:53
$ C2 t/ b& p0 e' b9 T% o完全菜鸟，不知道从何下手

! S( m* v$ K9 K4 T4 Z) f0 G其实很简单，软件的命令都有对应的几个图标，鼠标点击完全就能用。
0 f6 d) Z  W2 \& ?: ~& T5 }

operaxe

heehookyin 发表于 2017-2-6 17:00
7 m9 _8 |1 ]7 y/ p! R7 K$ }非常感谢老师的积极帮助！
( h0 i, g% H$ O8 n
我下载了老师的SKP图，跟着练习了一下，果然得 ...

# d9 ~* O; o" r. a1 u互相学习！我的木工还要向您多学习的！

木香风

正在学习中，一点点看，在51自学网上，今天想画把肯尼迪椅，曲面无从下手。继续。。。。实在不懂再来请教

operaxe

木香风 发表于 2017-2-13 21:20
正在学习中，一点点看，在51自学网上，今天想画把肯尼迪椅，曲面无从下手。继续。。。。实在不懂 ...

曲面是sketchup较难的部分，建议从平面开始学习

木香风

operaxe 发表于 2017-2-13 22:21
% R: [: V+ O/ r& V; l% a曲面是sketchup较难的部分，建议从平面开始学习

己学到路径跟随了，没人教一点点啃啃，曲面搞定是必须的
9 q1 P: W- F; n& B

木香风

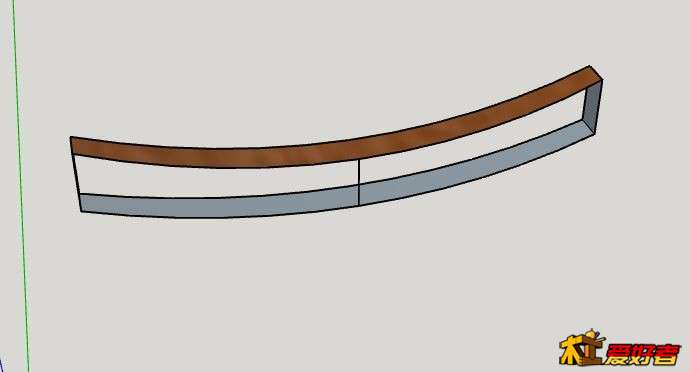

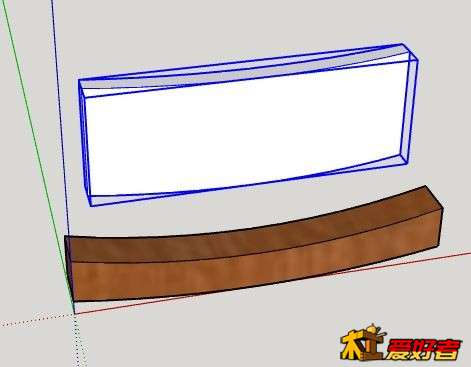

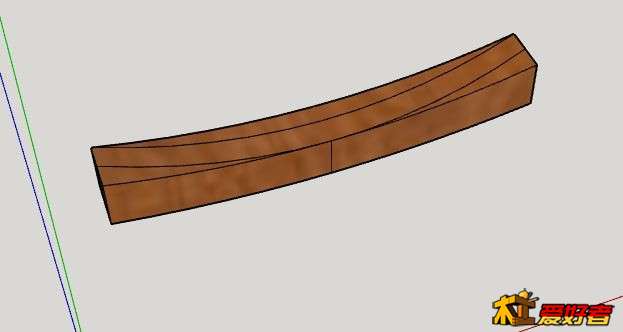

请教来了，前后这两个面丢了，操作上有什么问题？或怎么补回这两个面？谢谢！
! O+ W/ q9 l" h% h" d
* m% H6 v: Q) r3 Y. }  v
0 }4 F1 U7 Z6 W  H

1 t& j0 G" r8 L% t
. \- A/ M" L! w! B3 ]
6 Q6 V# c8 J/ h) }9 h
5 w8 ?% f- y. f" W

木香风

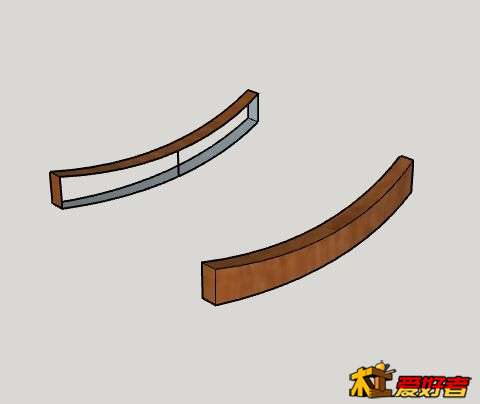

想了一个晚上，终于做出来了：分别做两次相交再擦除去多余部分。没人教真是要多走好多路
. E: v2 `7 p; A0 z( z$ ^- R( }

wu365

请教楼主，怎么能画出不同粗细和颜色的线条？谢谢
