做一个实用的线勒子

张甜菜

首先感谢浩大之前发过的参考图，还有小白帮忙代工的刀片。非常感谢

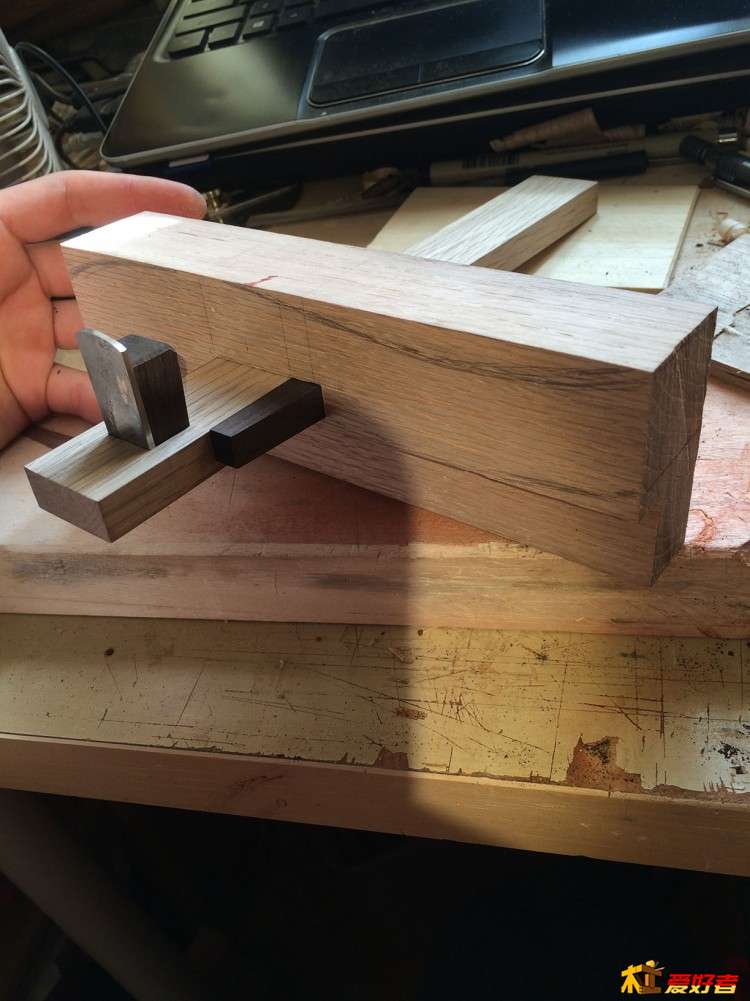

成品镇楼
最近做一些实验大漆用的小盒子，天地式的开盖用歪嘴子刨实在是费工夫，网上买的线勒子也不是很好用，日本的很贵但是碳钢的刀片局限性比较大。所以找小白同学代工了一些锋钢的刀片，自己做了一把。

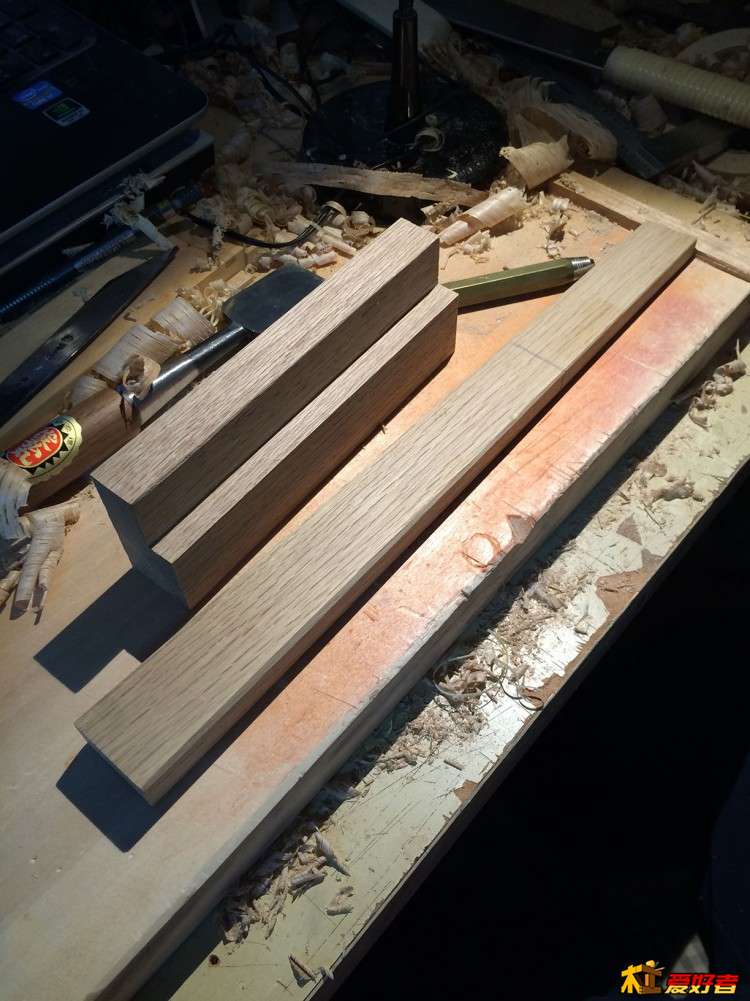

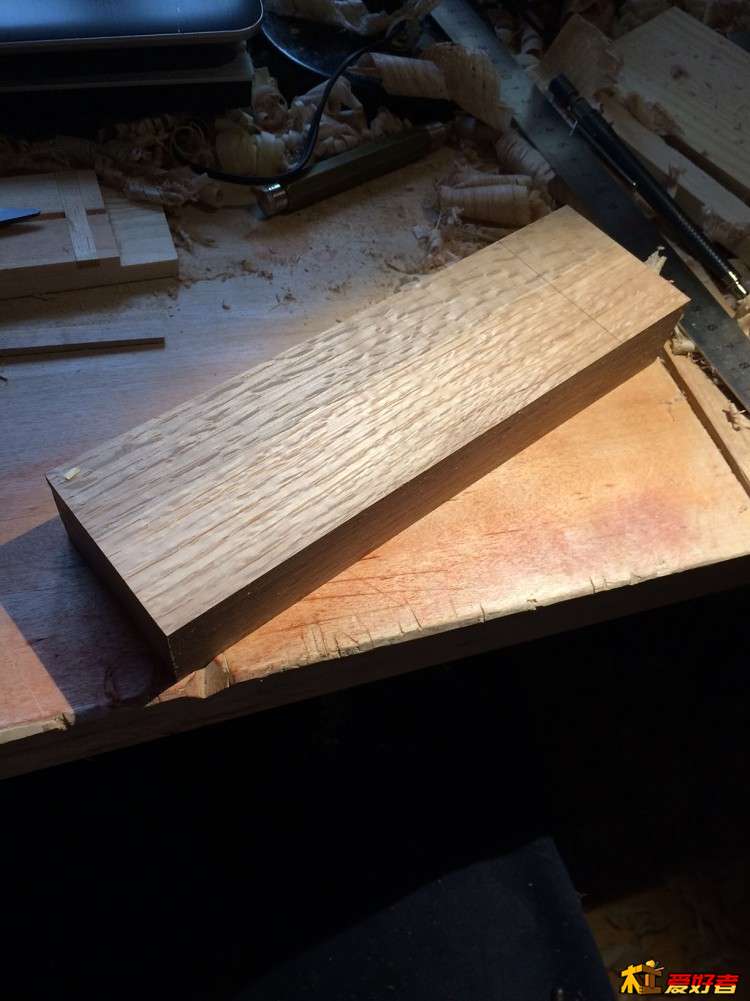

开好刨光的一块柞木料。放了俩月，，用之前又刨光一次，发现没有变形，就放心用了。
树心方向冲手，竖纹在划过木料时候是顺岔的。

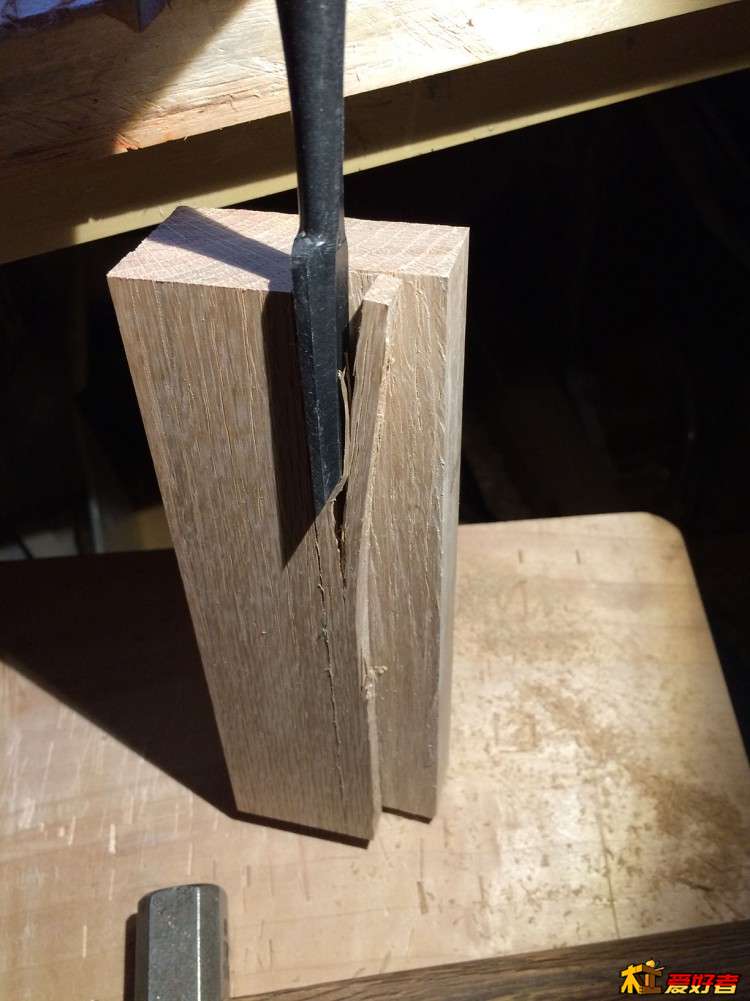

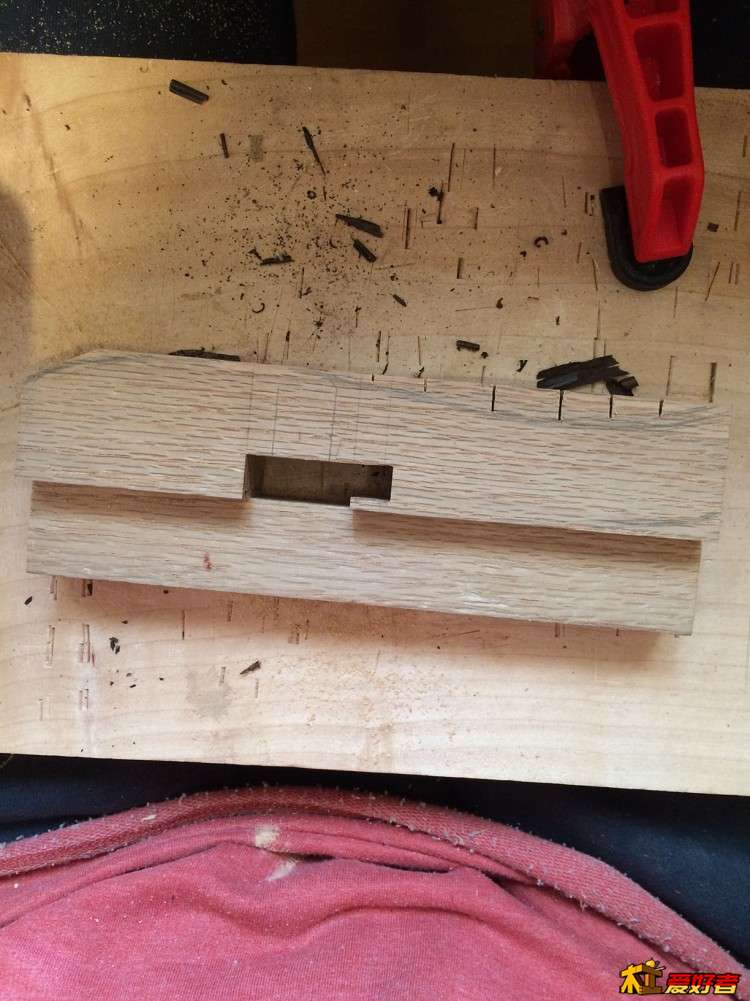

用锯子和凿子开粗

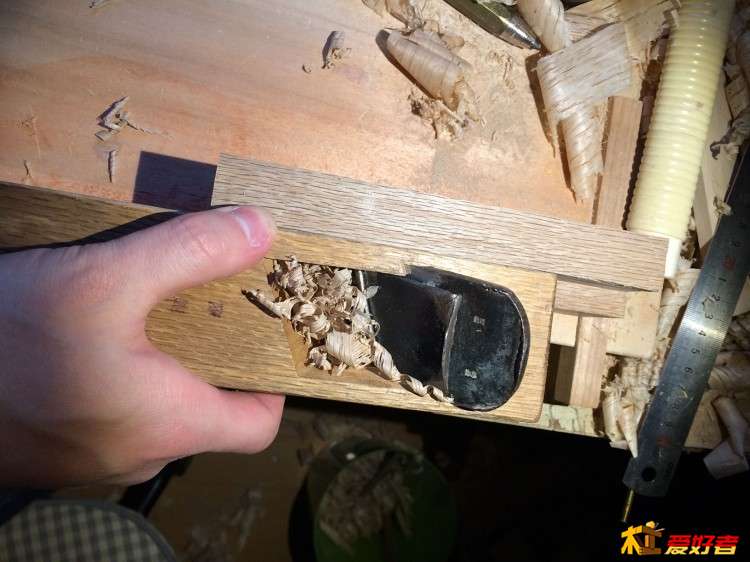

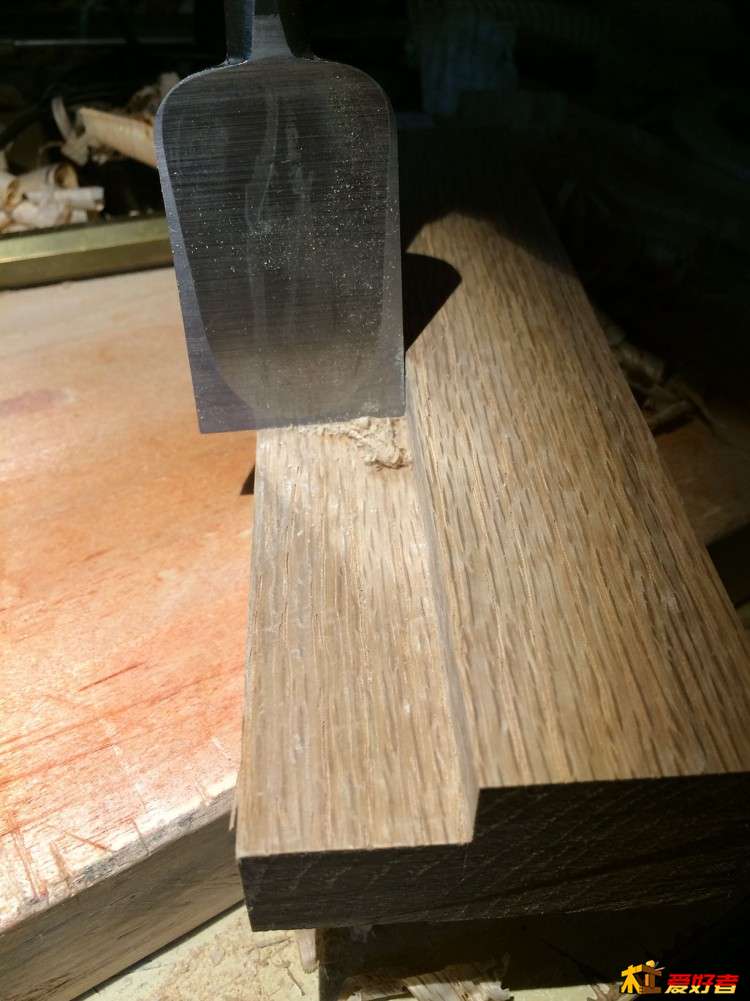

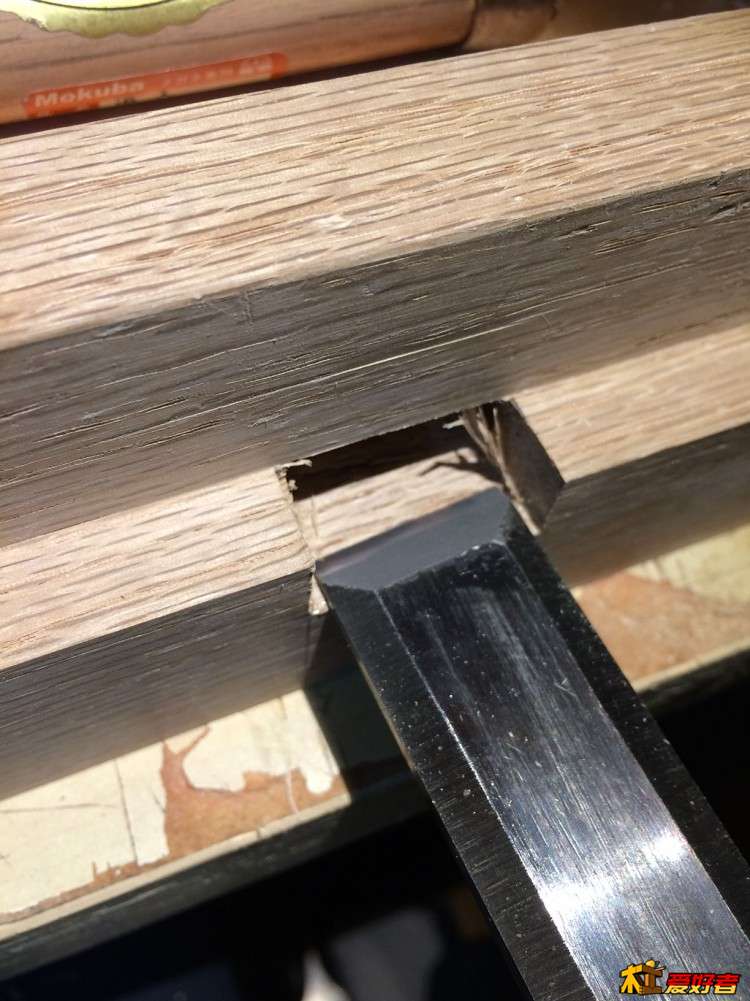

歪嘴子刨光



因为有轻微呛岔，所以最后用凿子刮一下

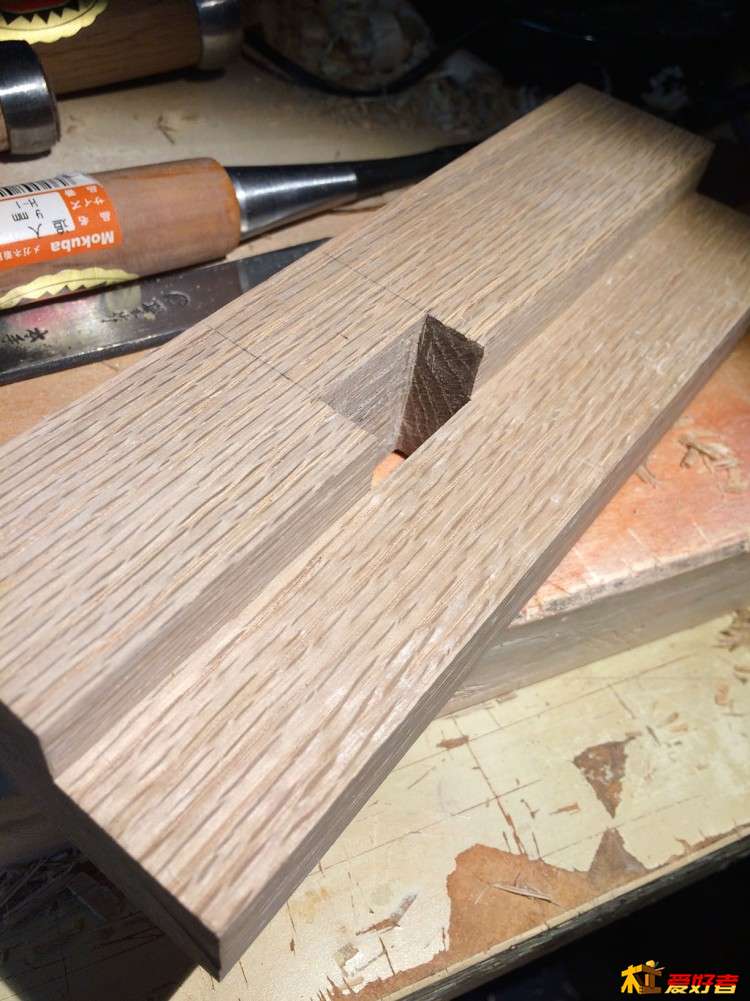

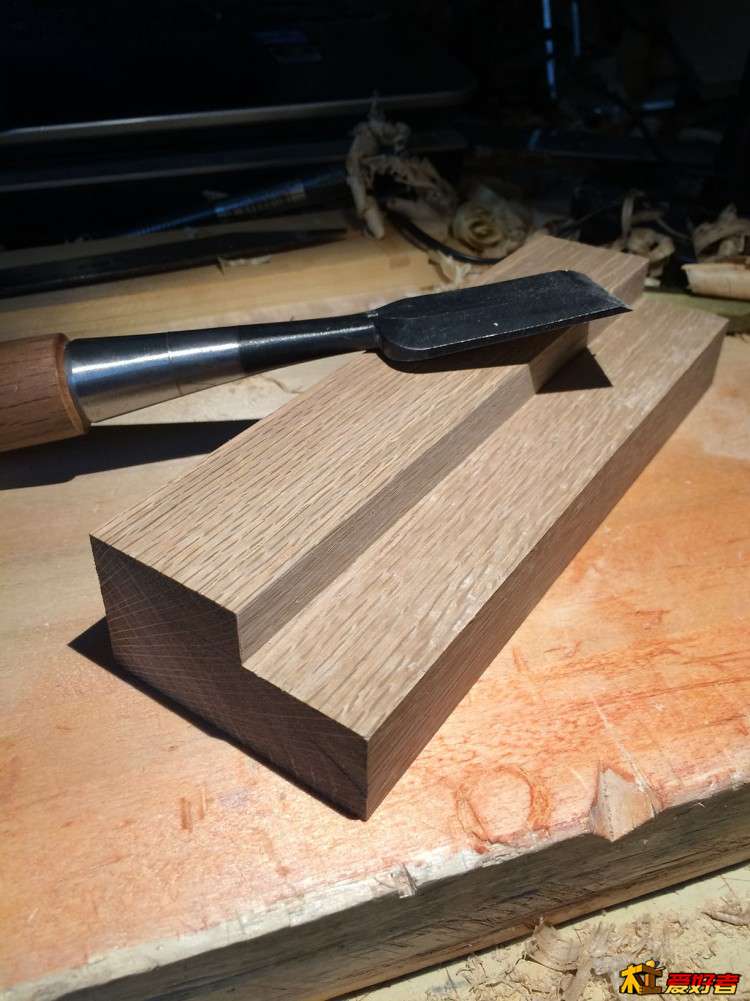

开好了就是这样


然后拿出做杆的料，其实是小白之前送我的小料。。。我懒得自己开料了
刨光，保证四面垂直，前后宽度厚度保持一致

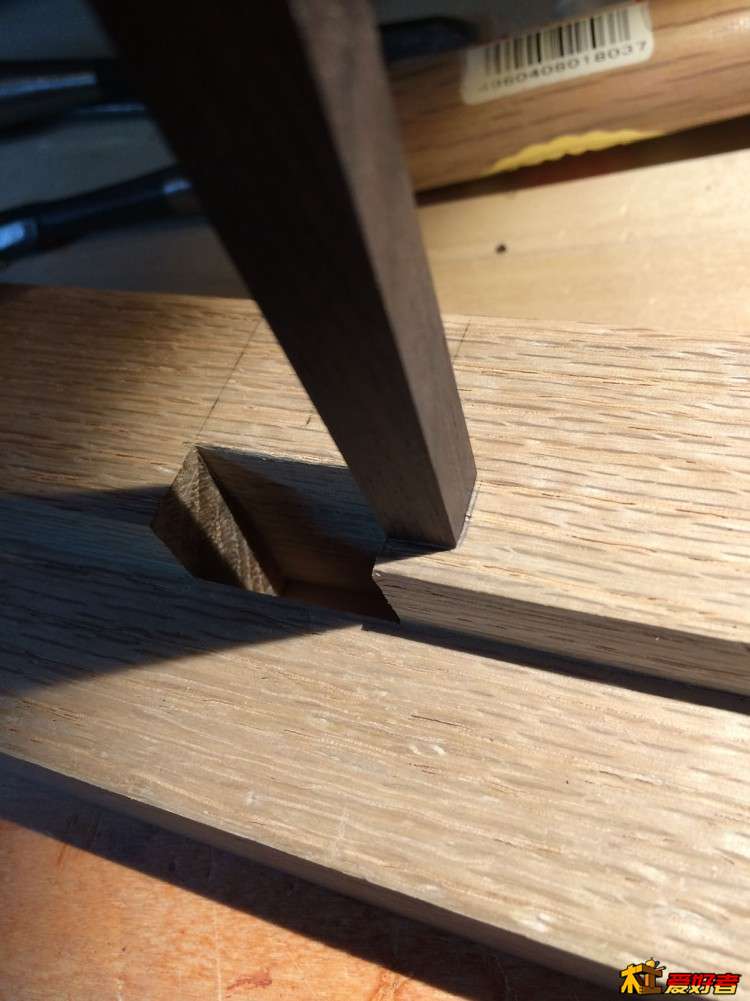

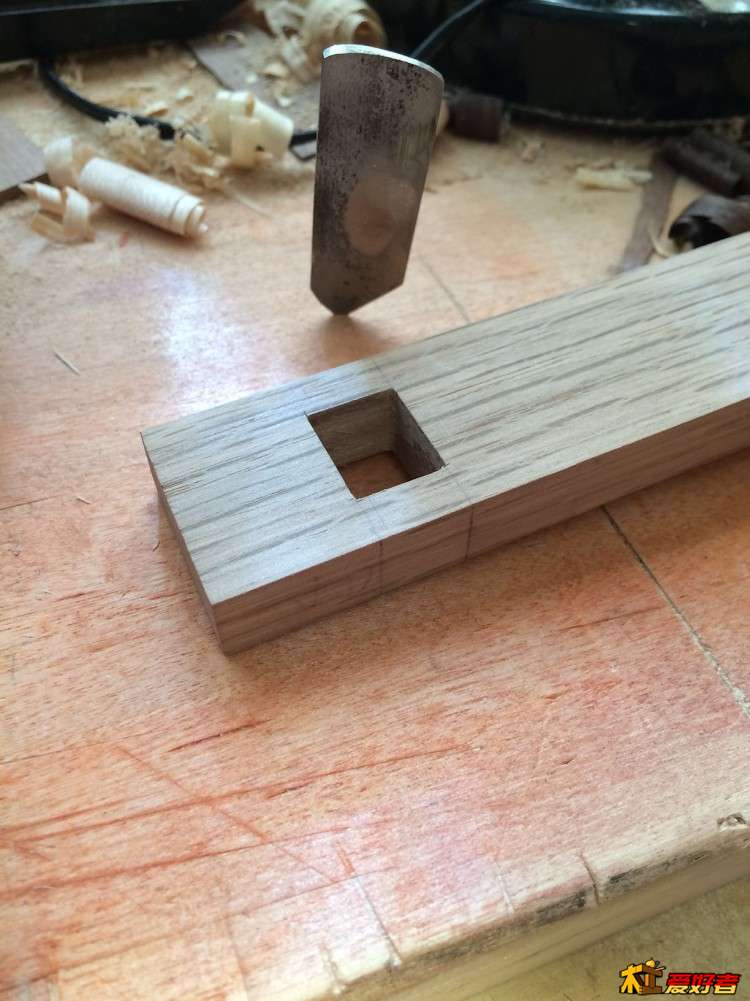

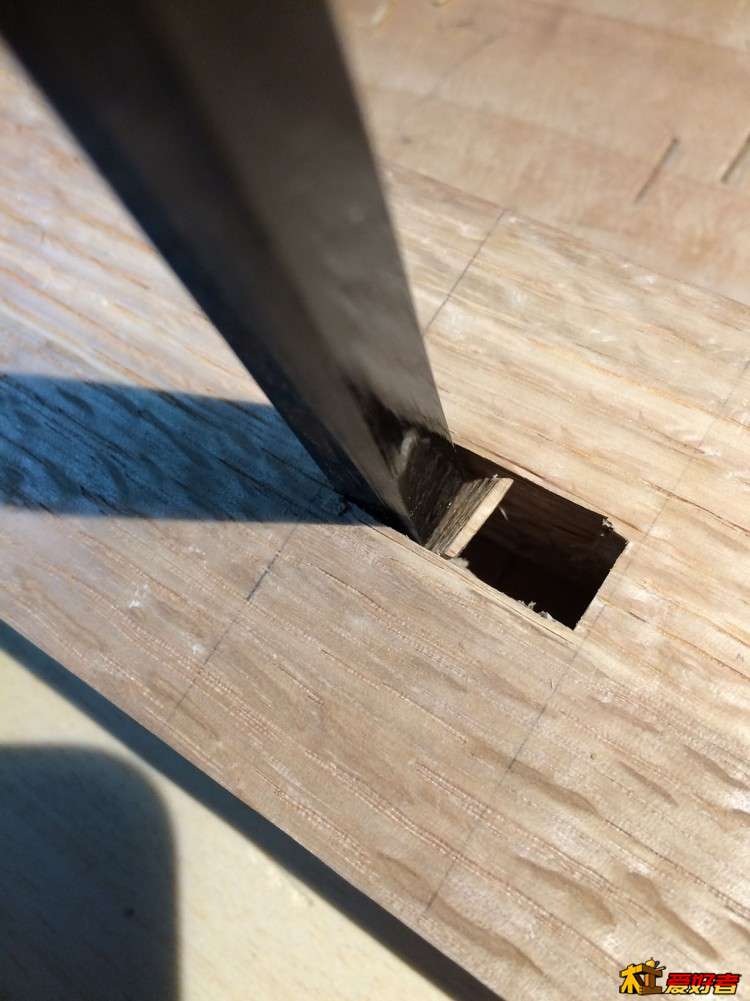

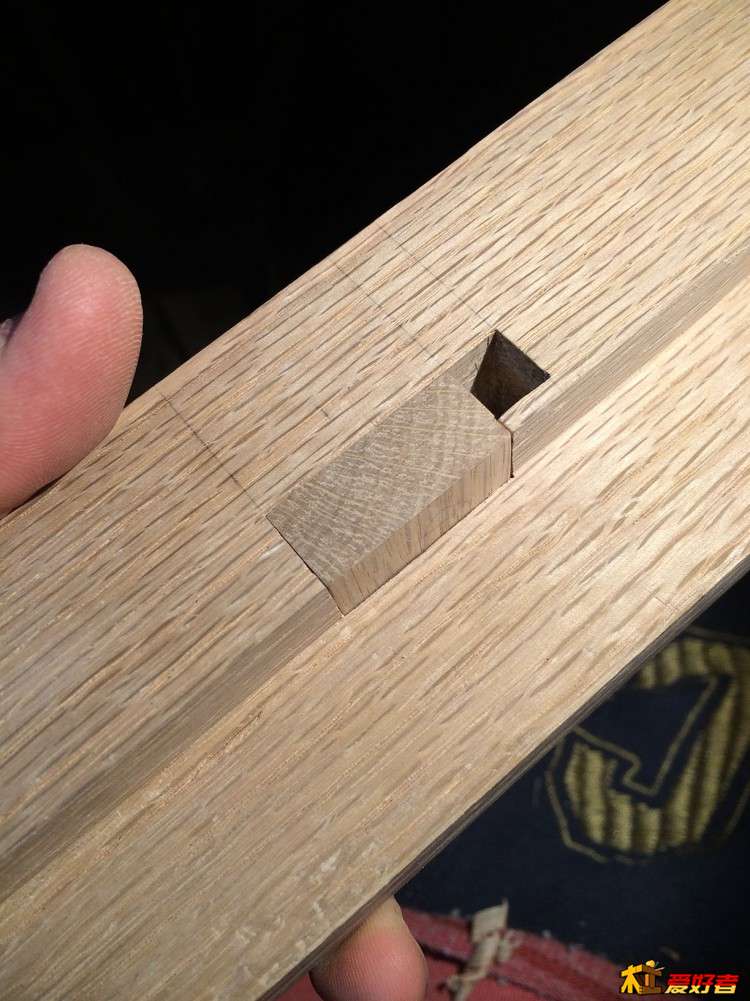

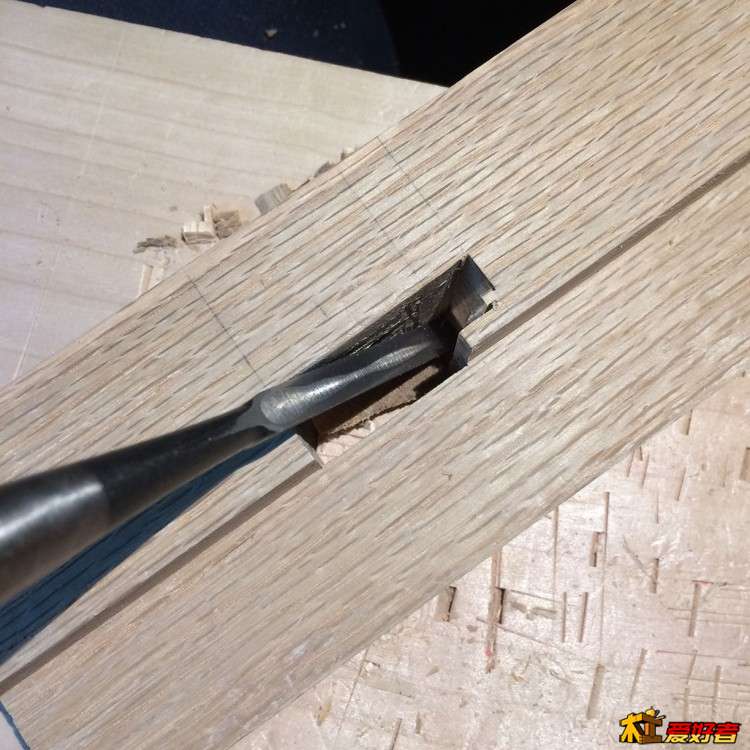

按照杆的尺寸凿孔


铲子精修

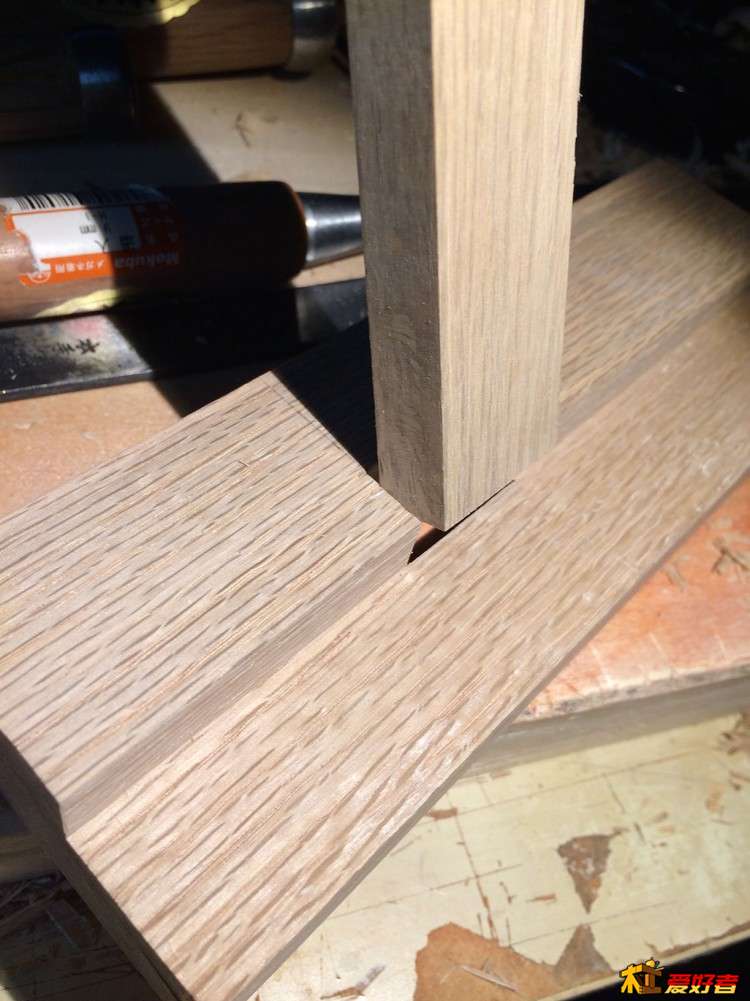

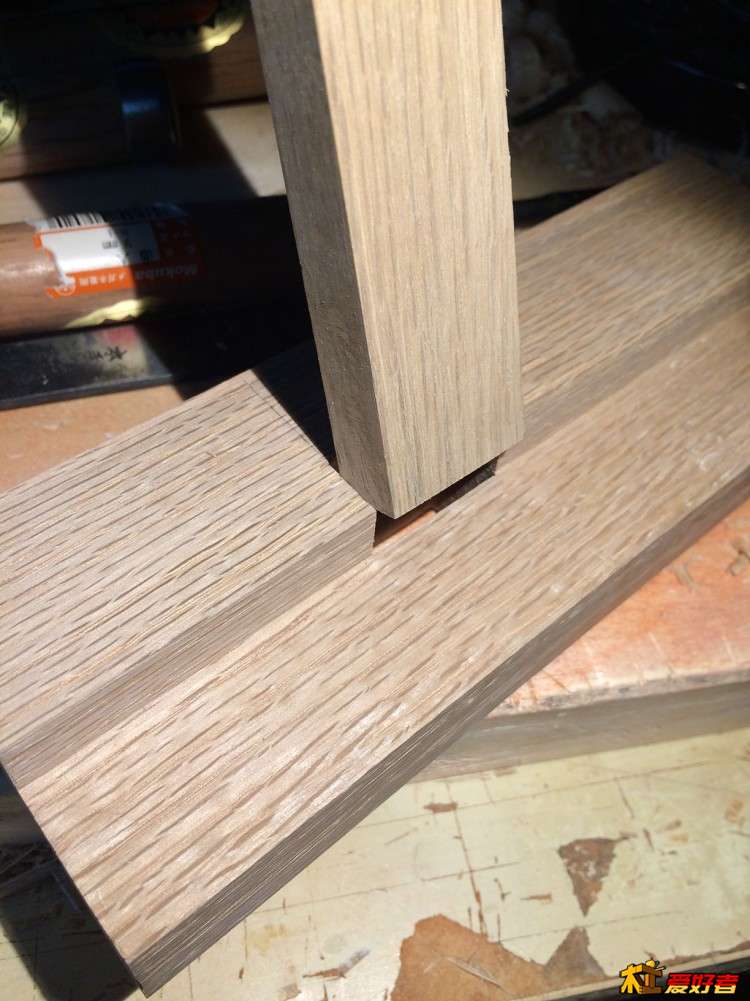

凿好孔后，杆的四个面，其中两个面不留余量，下图应该能看出来，这样最后精刨只需要刨一个面就可以严丝合缝的插进去

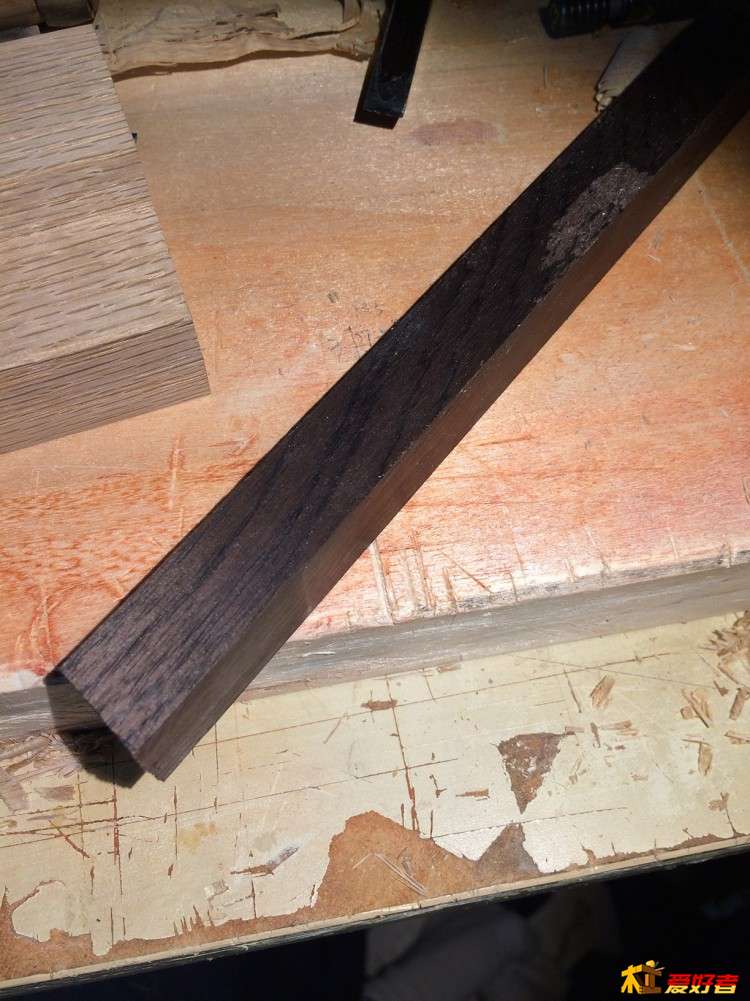

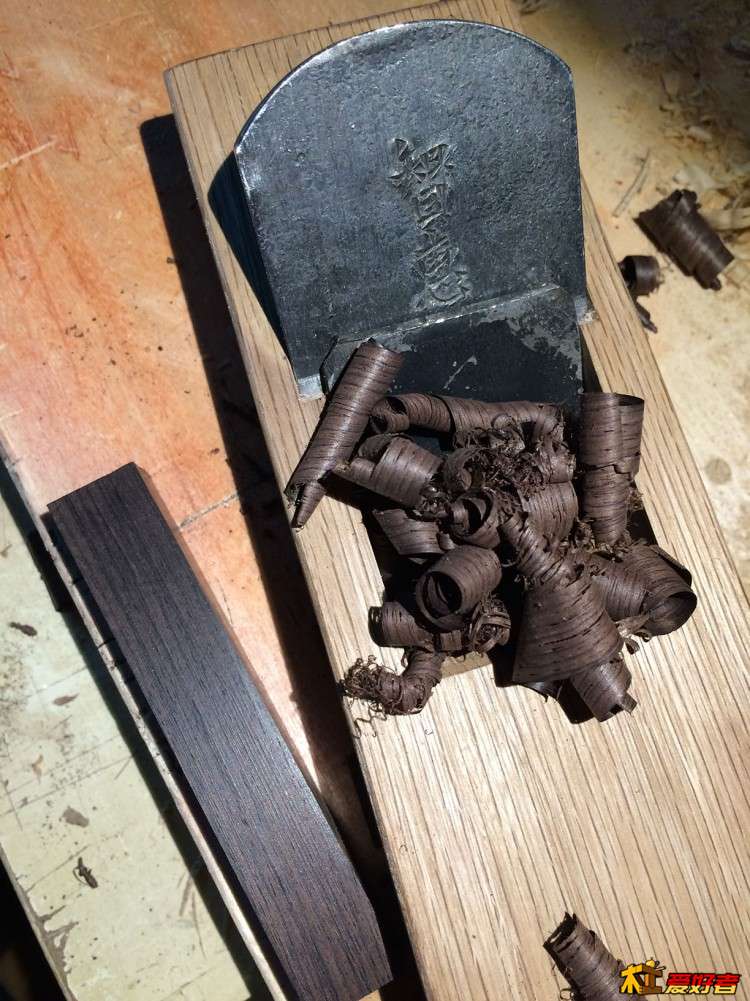

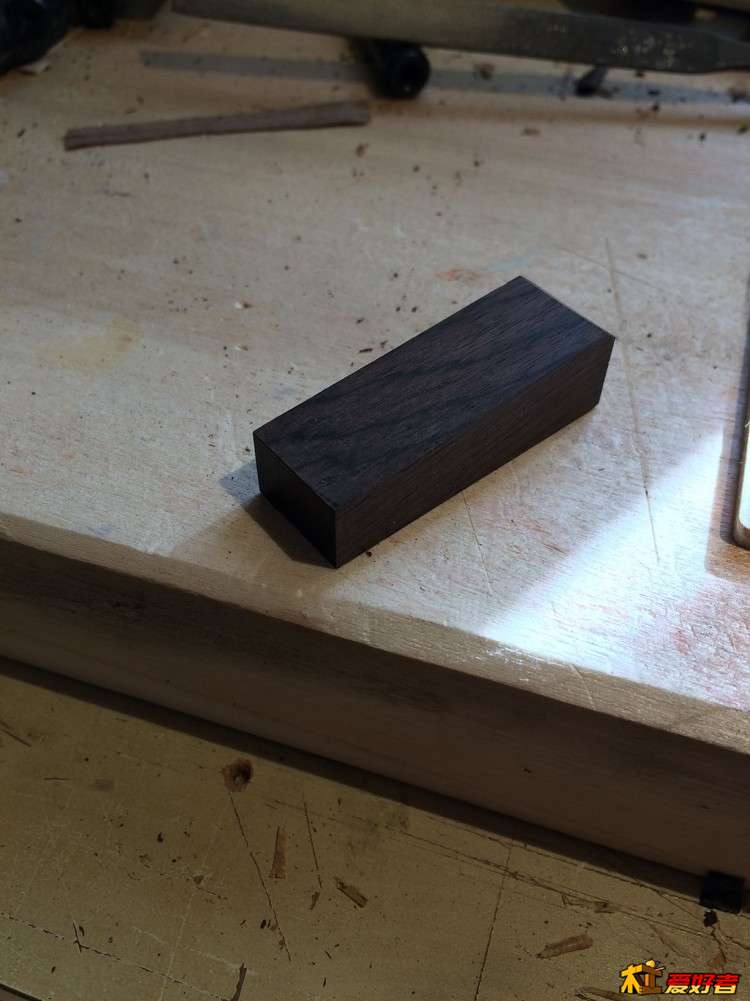

然后准备好木楔子的料，用黑檀就是为了好看，，，另外把以前剩下的小料利用起来

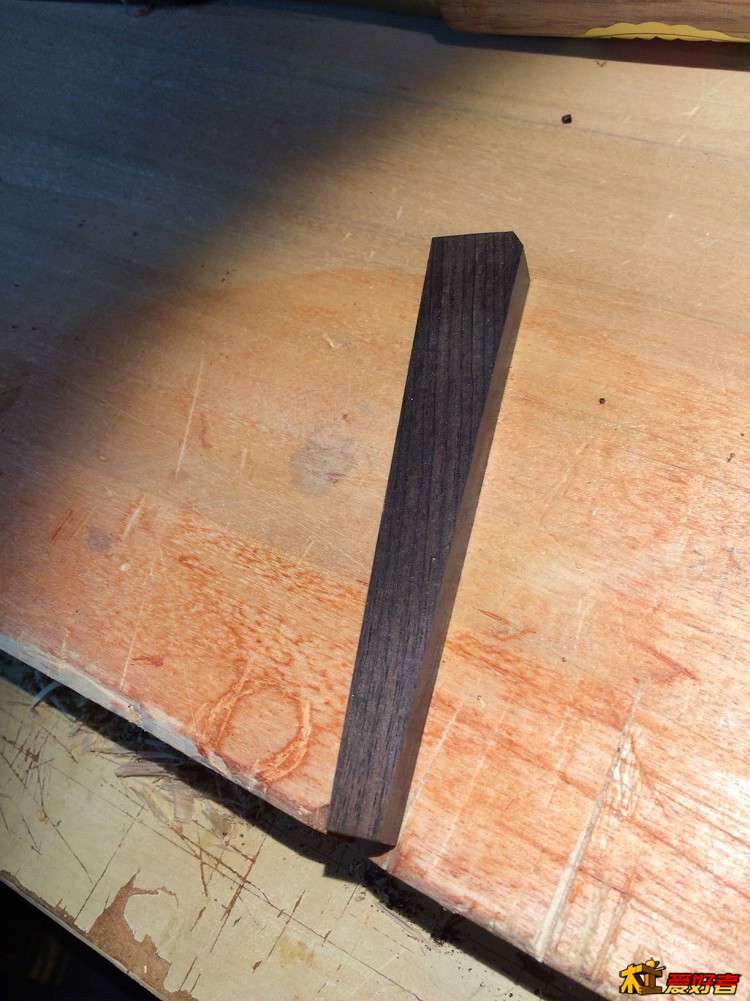

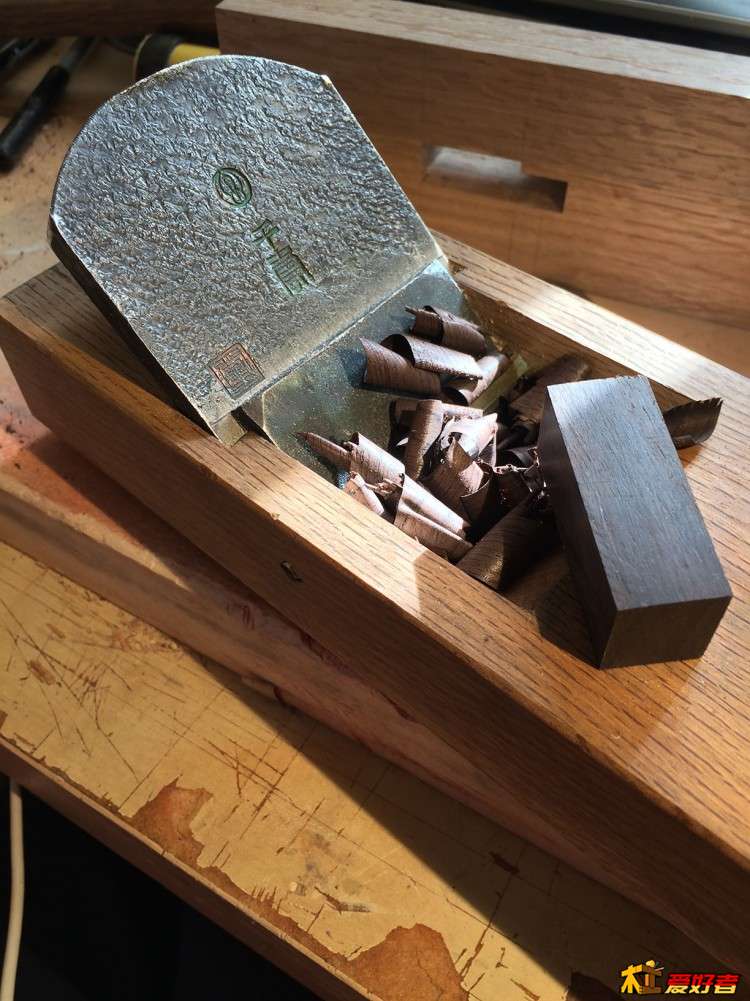

刨子出形状



铲子倒个角

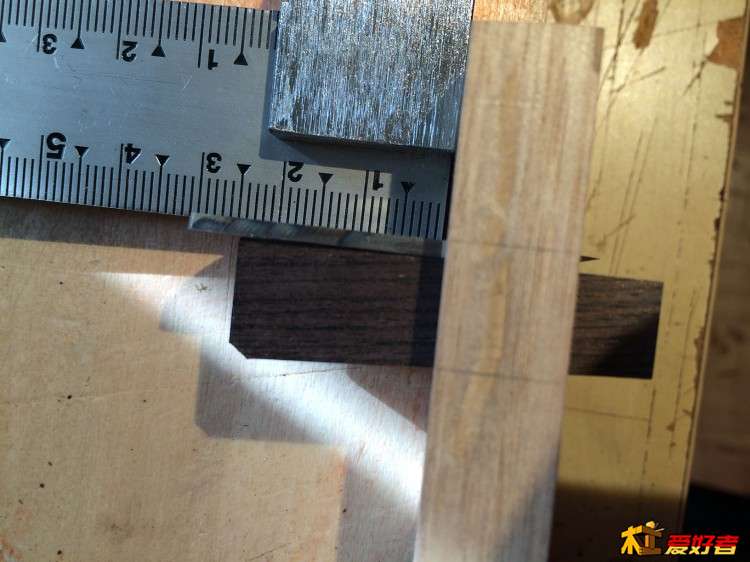

用小头，比着划线

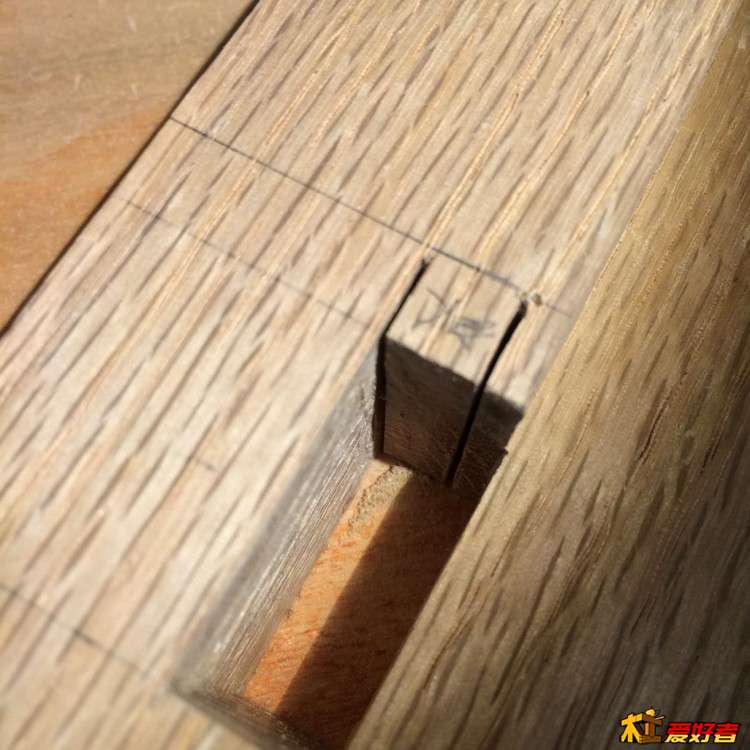

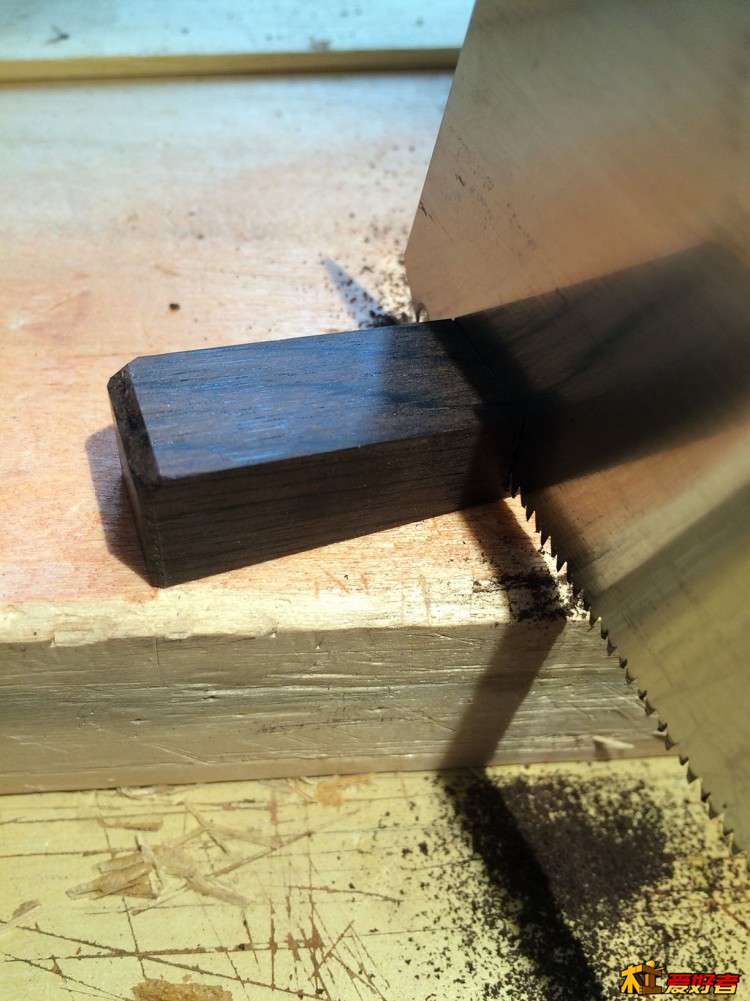

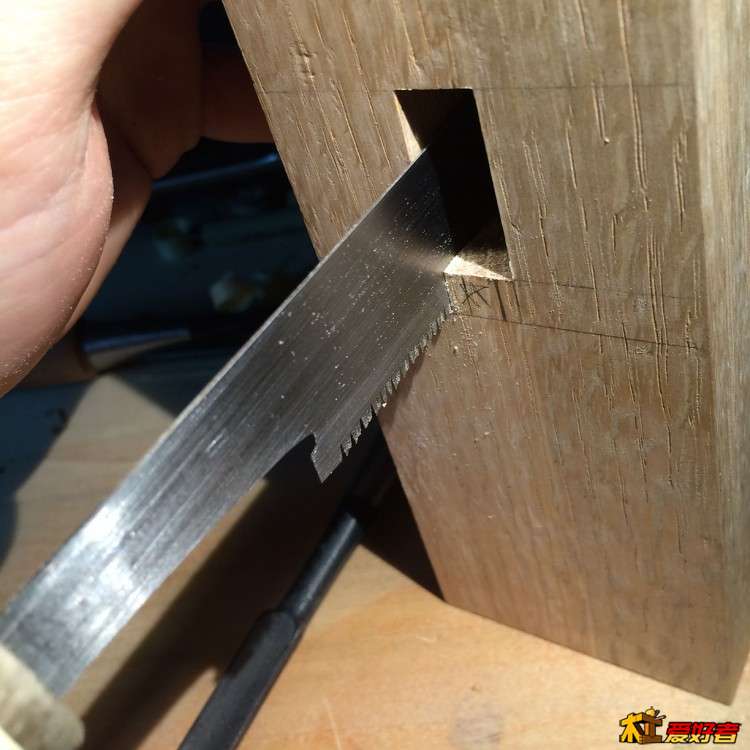

小锯子开槽
、

剔除多余的料

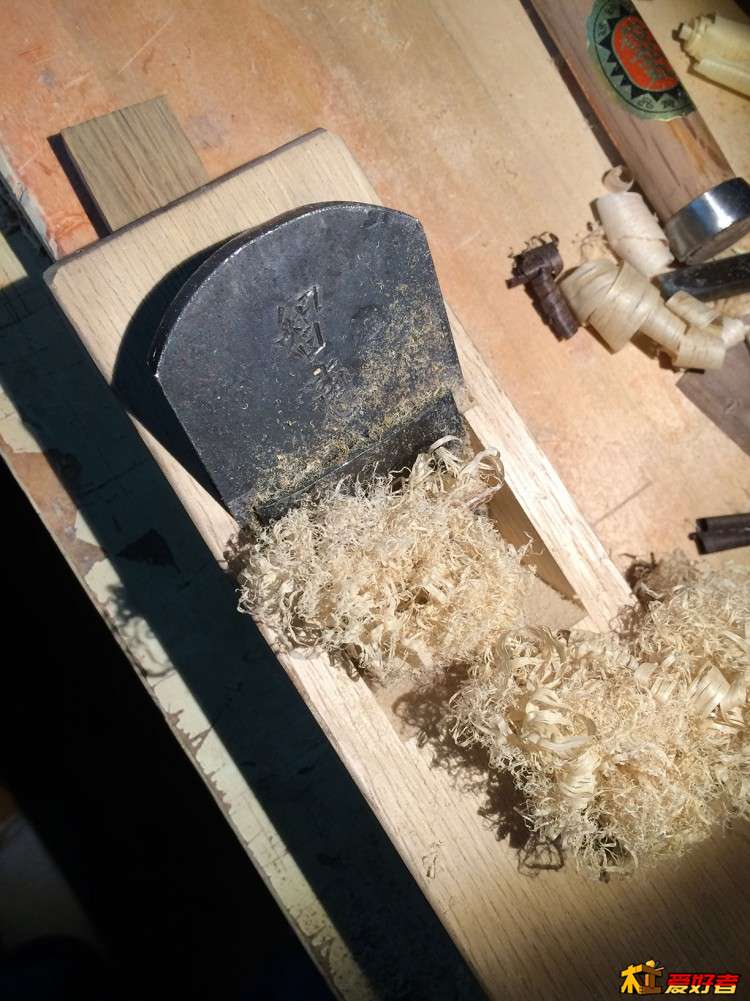

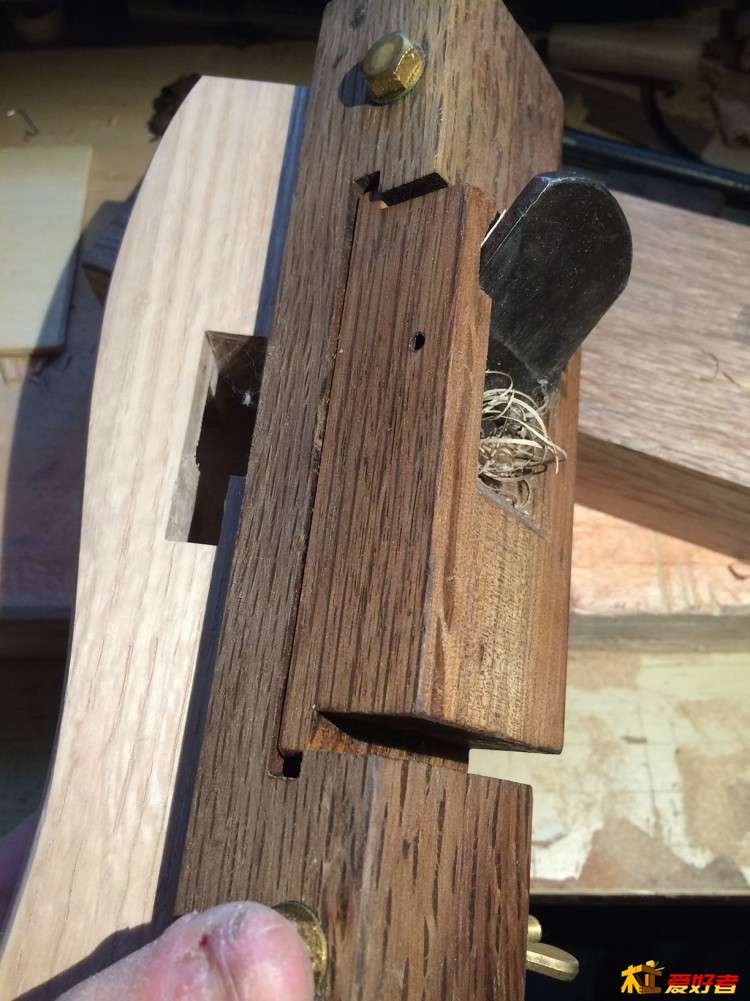

现在吧之前的杆拿出来，把刨子出刃调小，我这个到最小就不出花了。
一点点的刨，直到能正好插进去，有点阻力比较好，以后会变松。

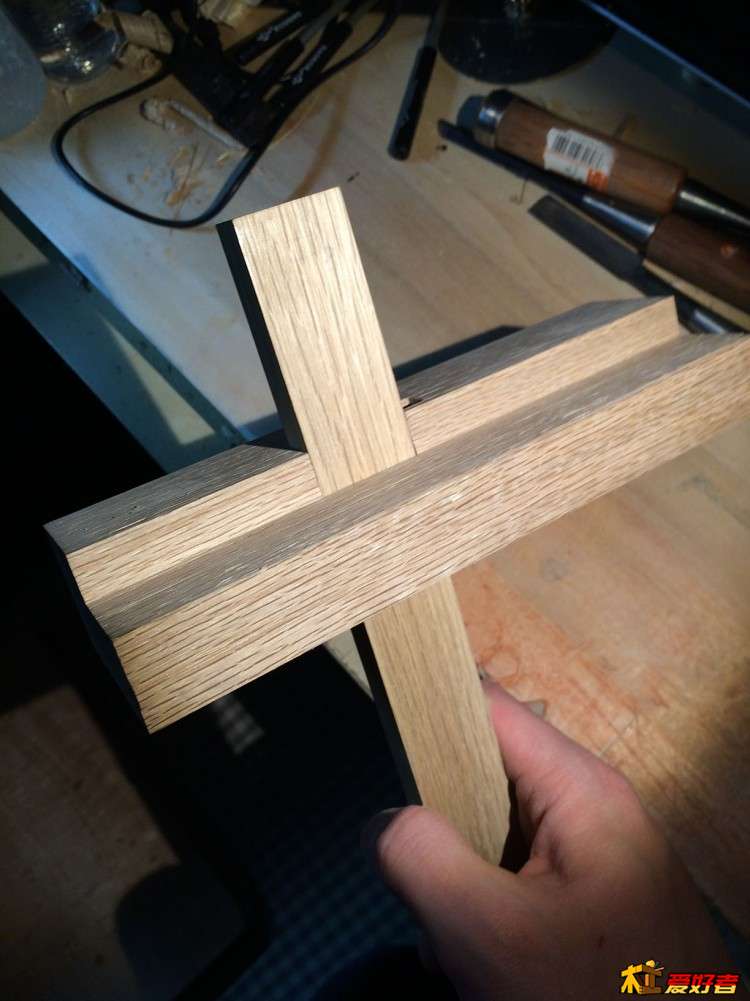

搞好就是这样

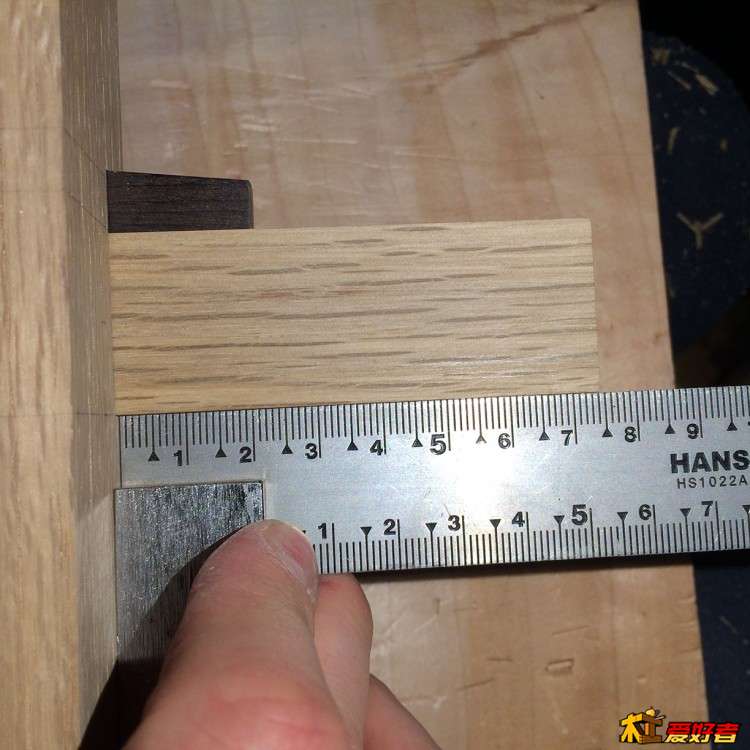

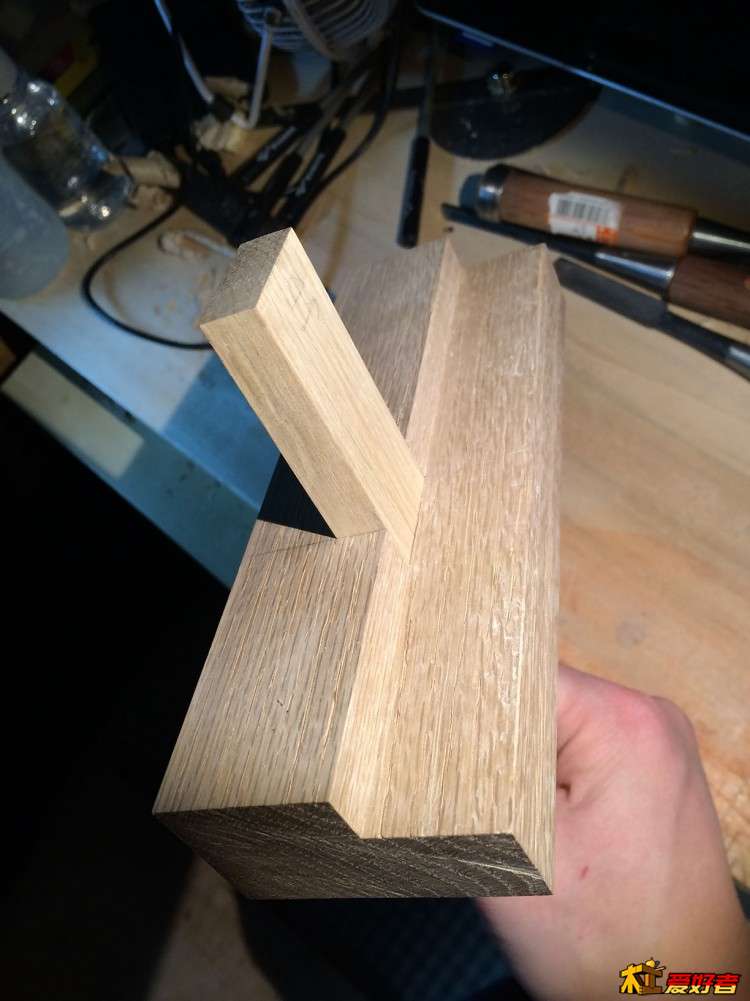

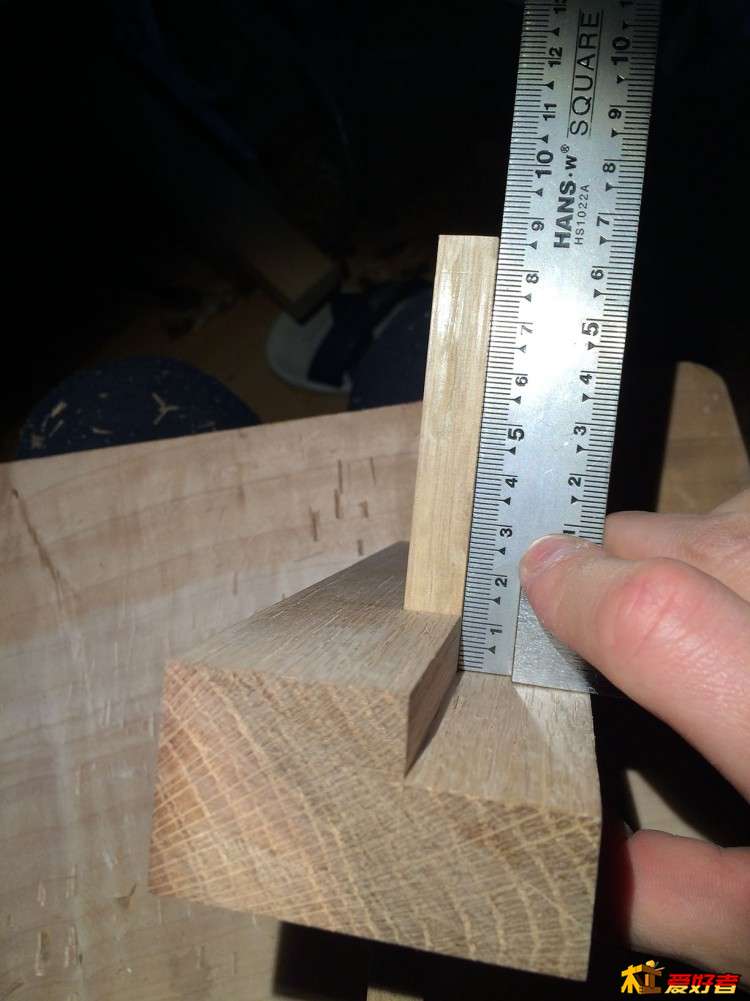

检查垂直度

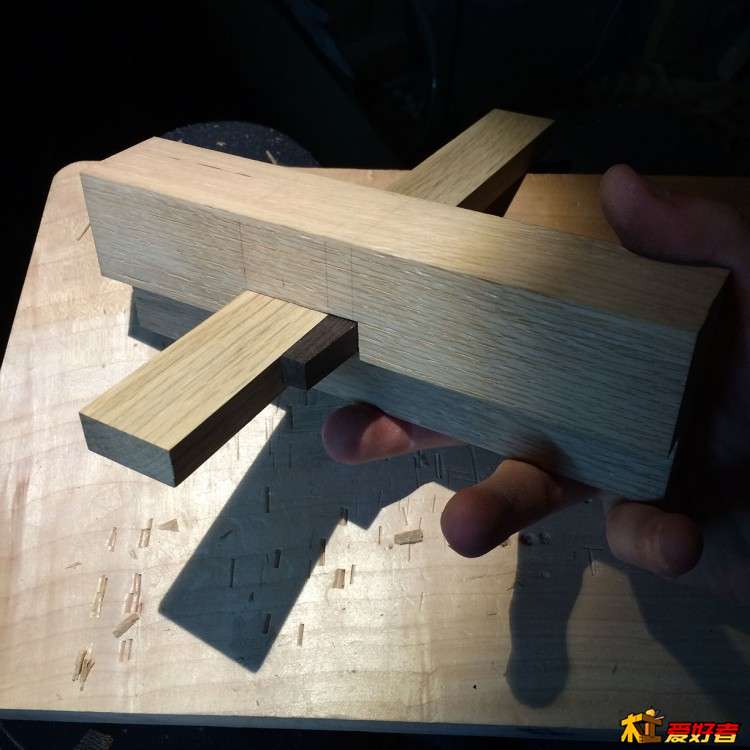

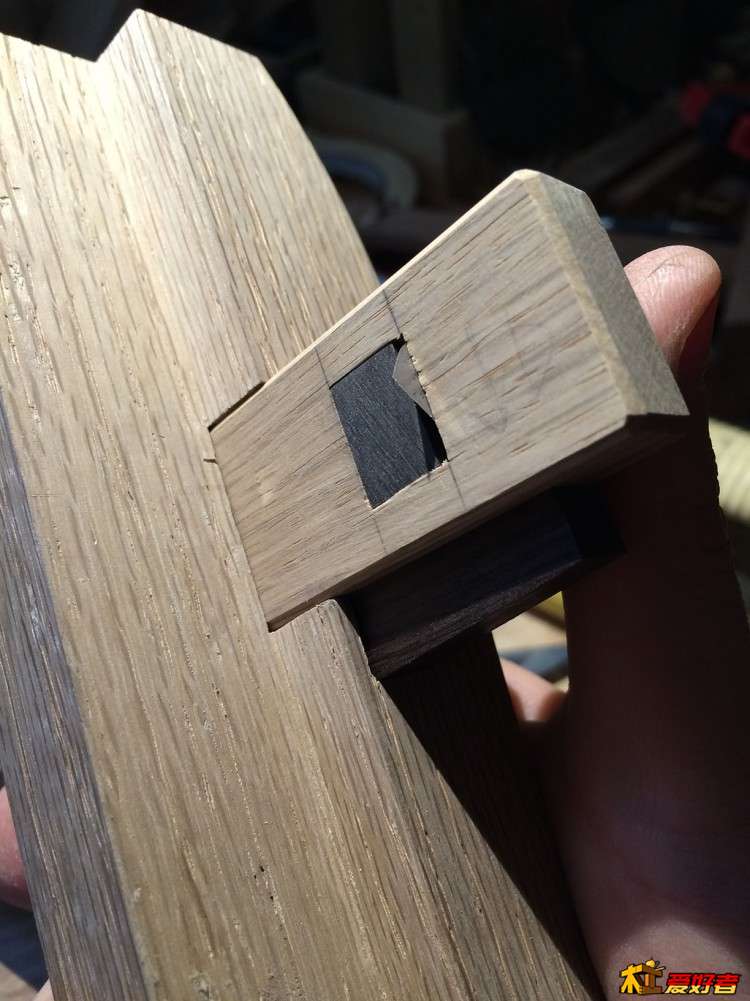

装上木楔子

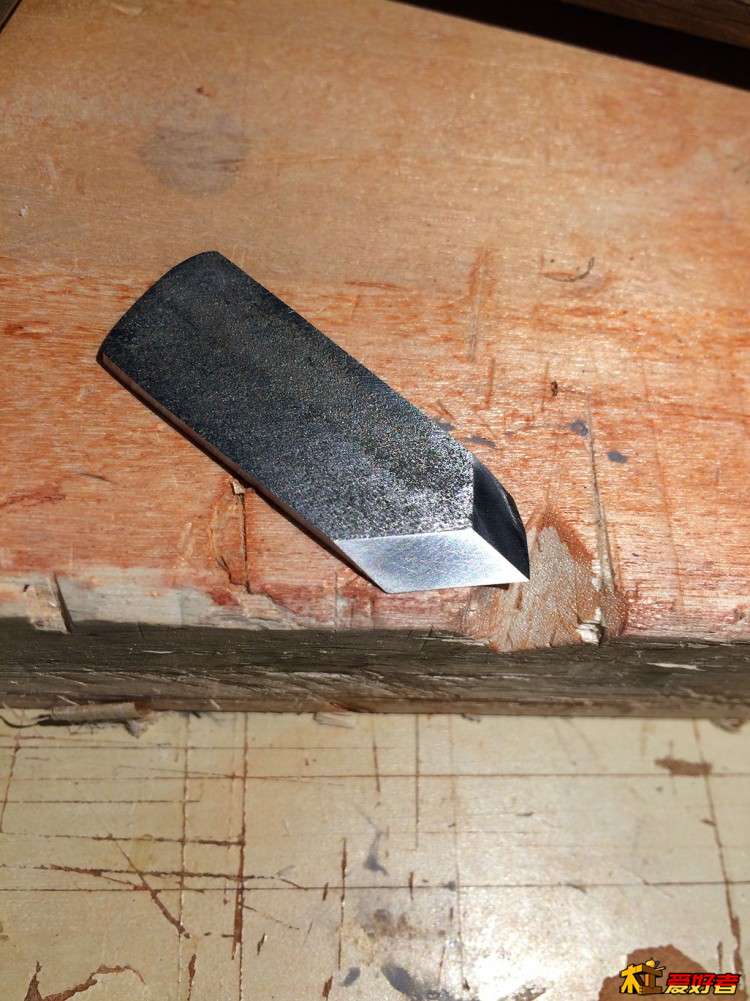

然后是安装刀片了。小白代工的W6锋钢刀片。

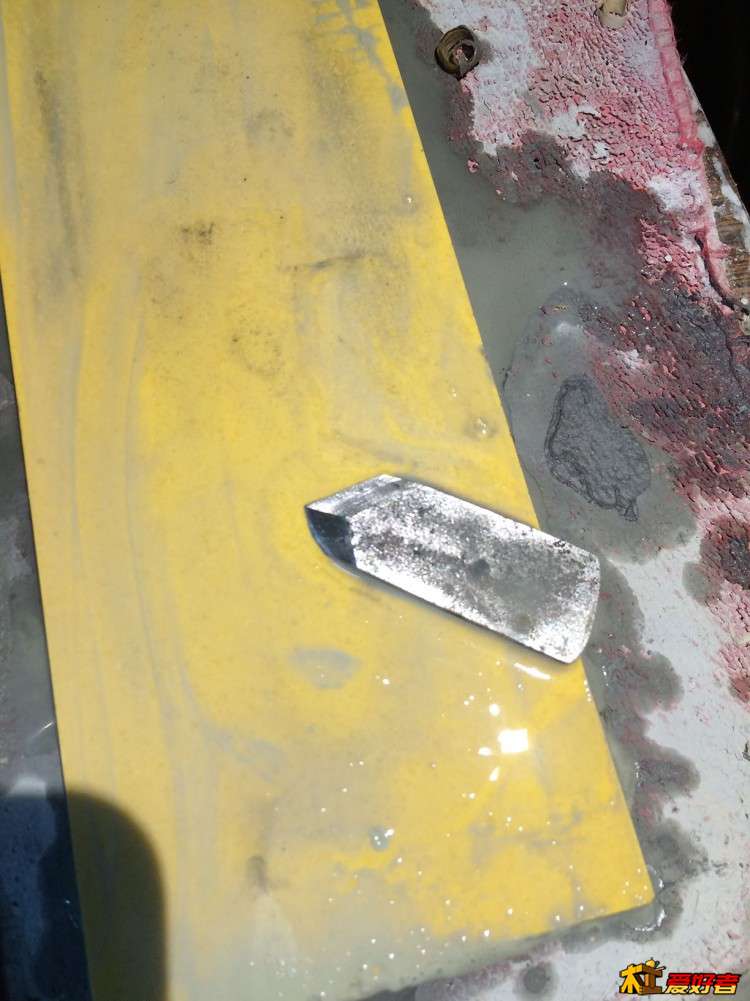

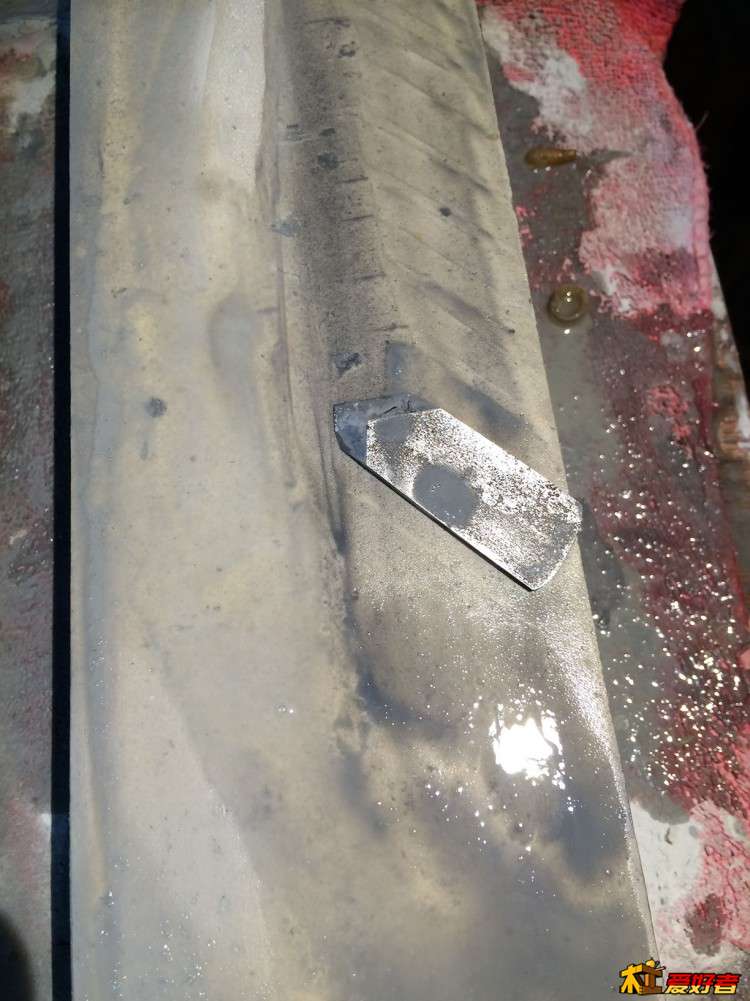

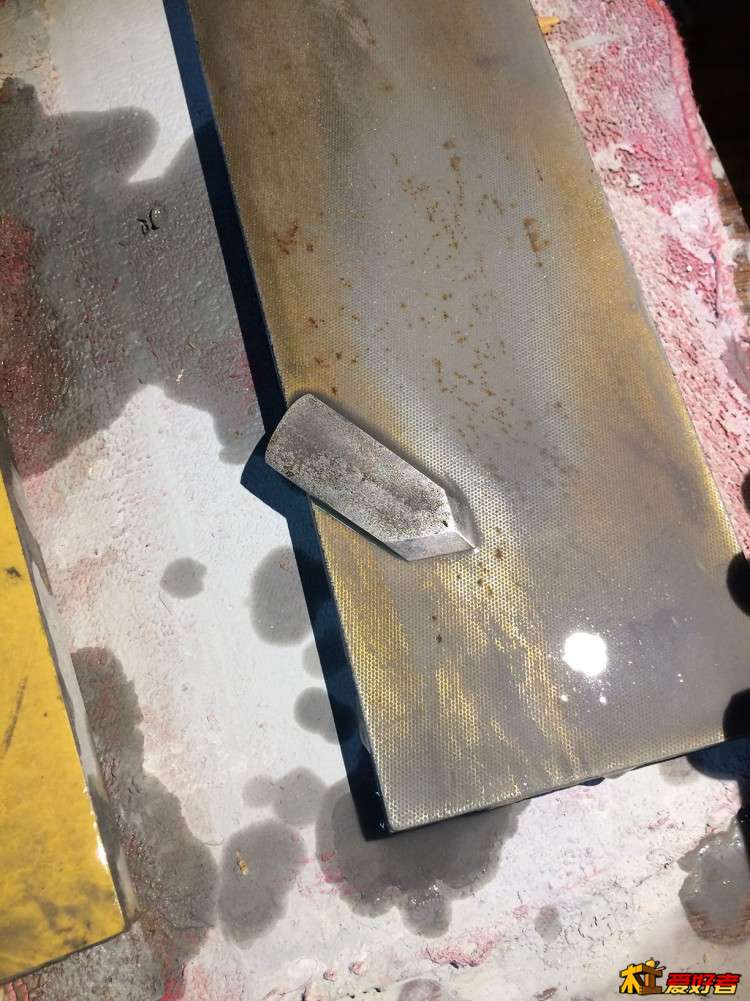

先是整个背面找平，因为背面是保证刀片垂直的关键，还好小白磨了裏，不然累死。。。
ATOM400

刃黑1000

紫云2

磨好啦

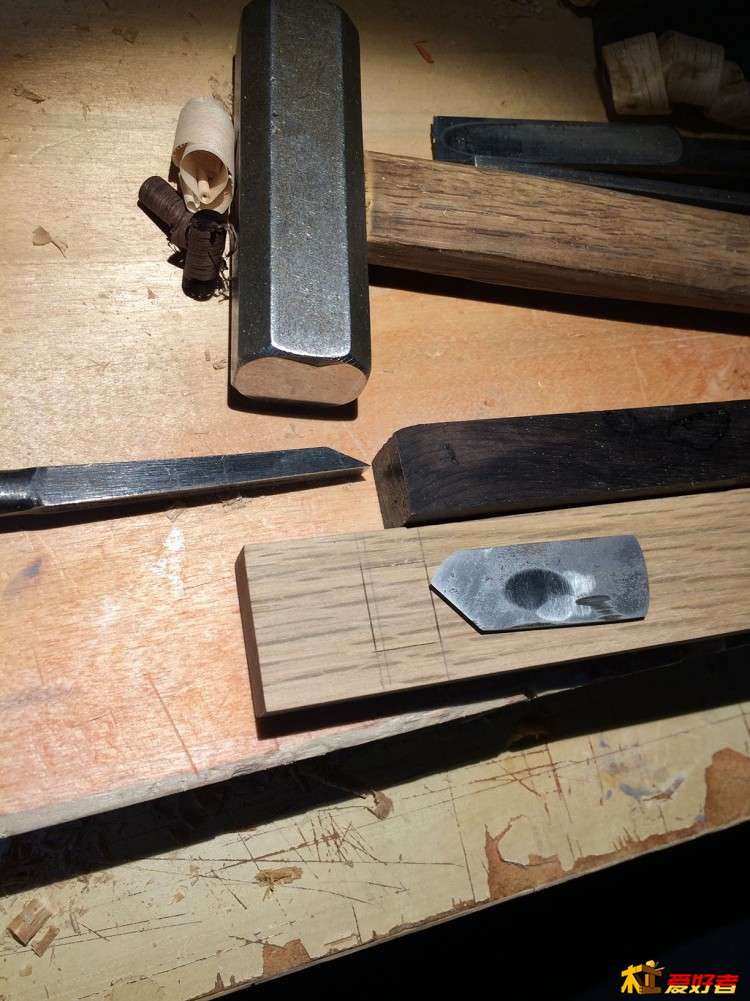

划线

凿孔，一定要保证接触刀片那一侧的孔壁垂直。用小铲子一点点修

刀片用的木楔子也是刨子出形

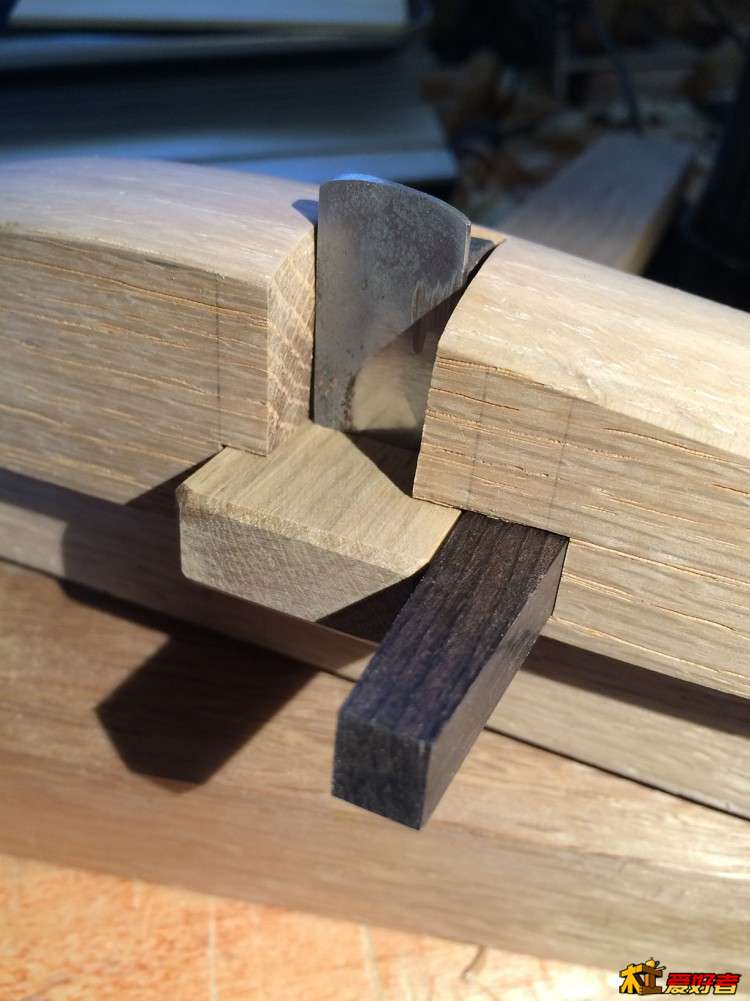

安装后检查垂直度

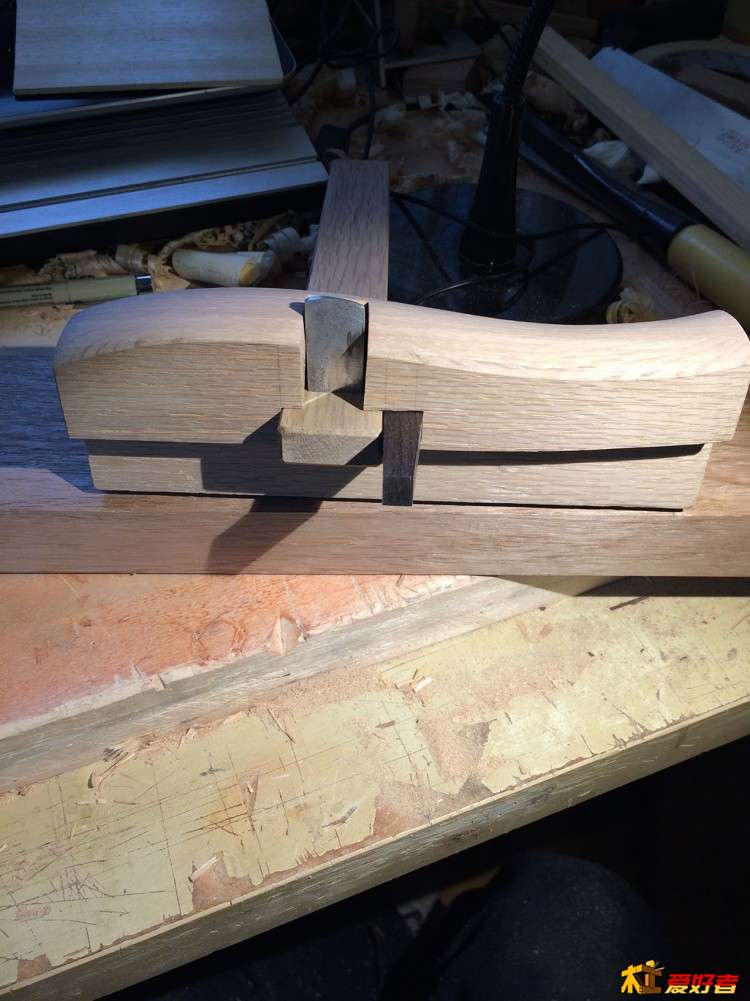

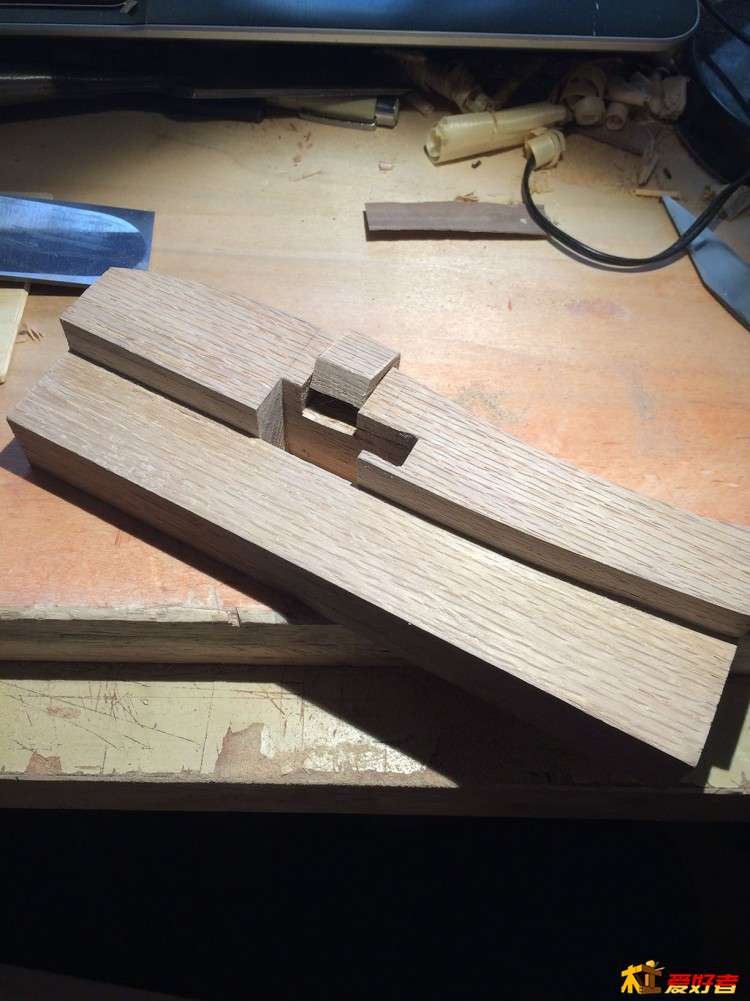

锯掉多余的部分

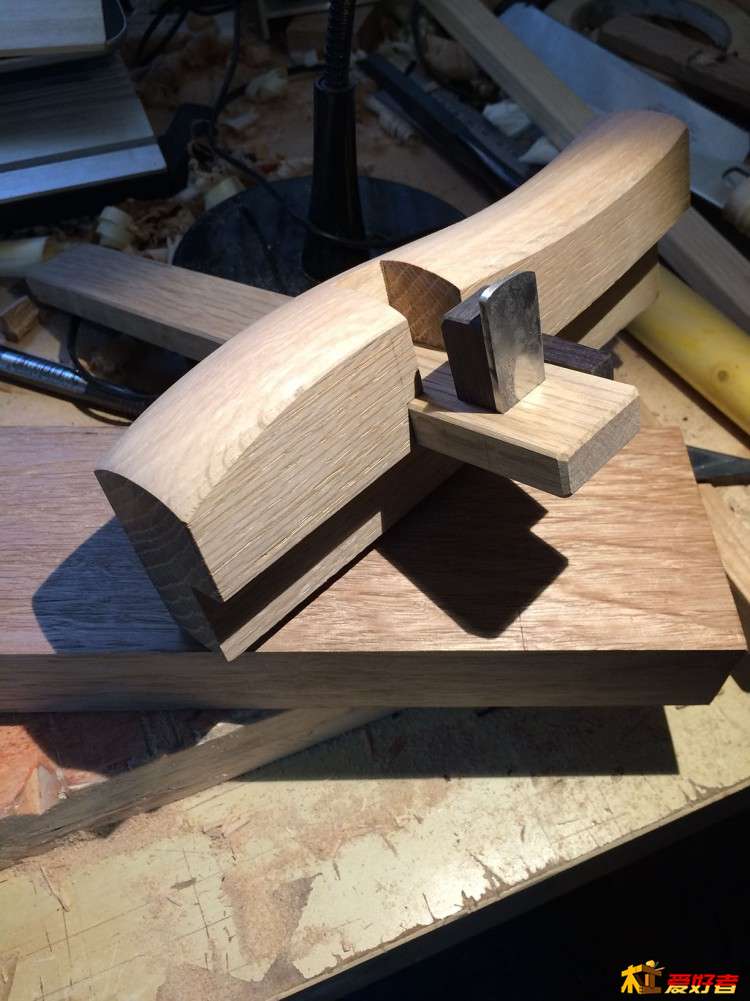

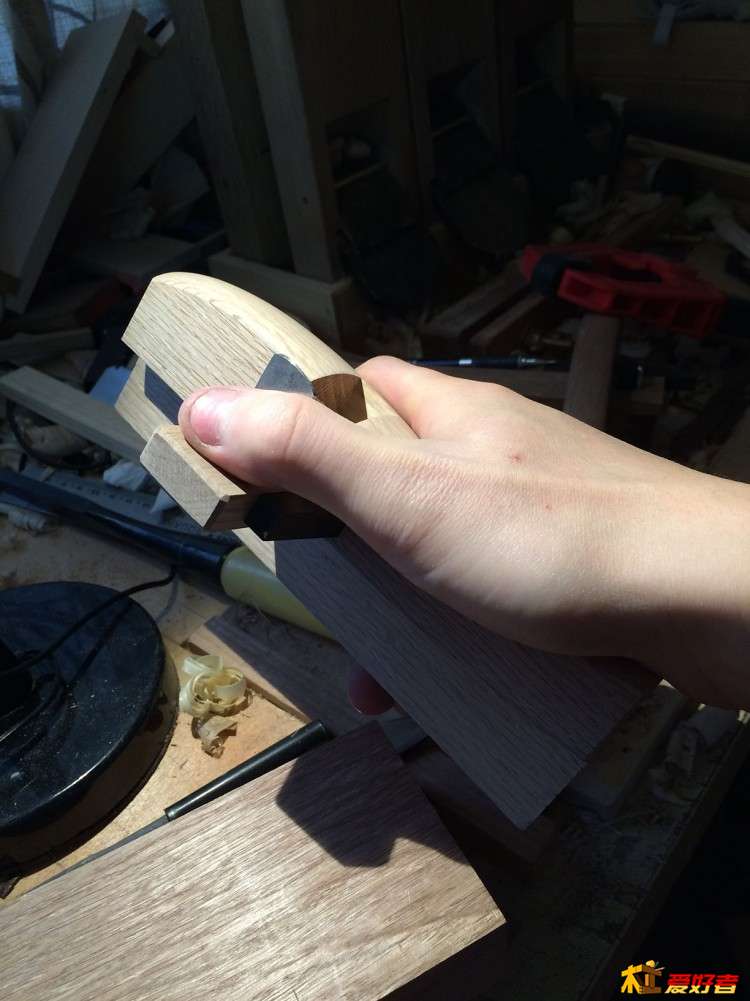

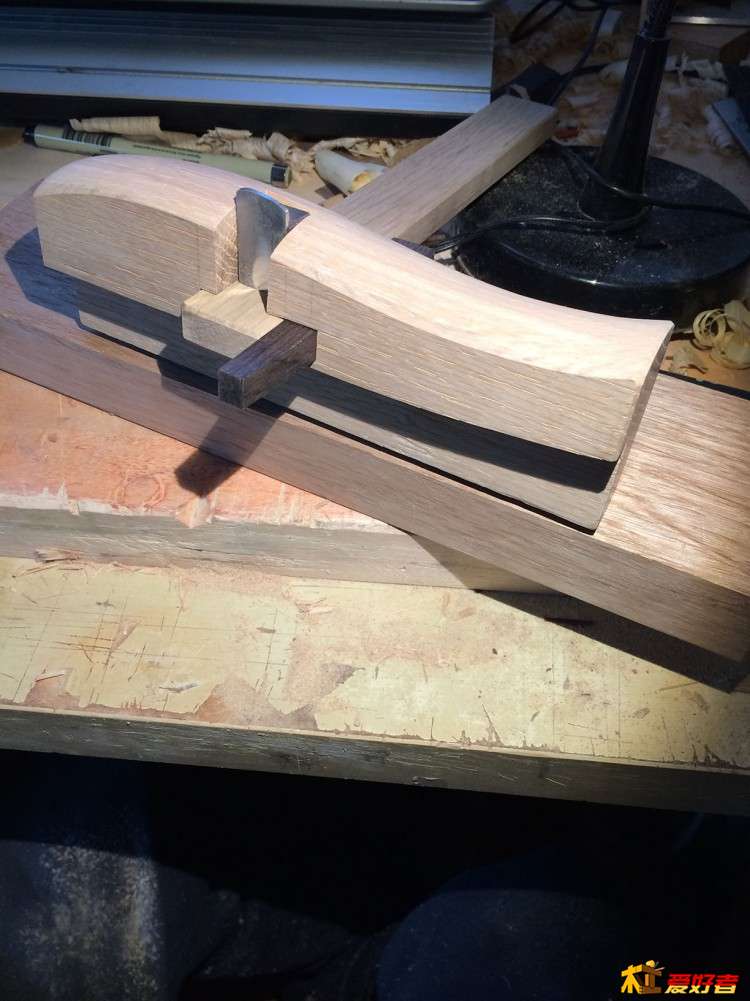

现在可以试用了，感觉还不错。

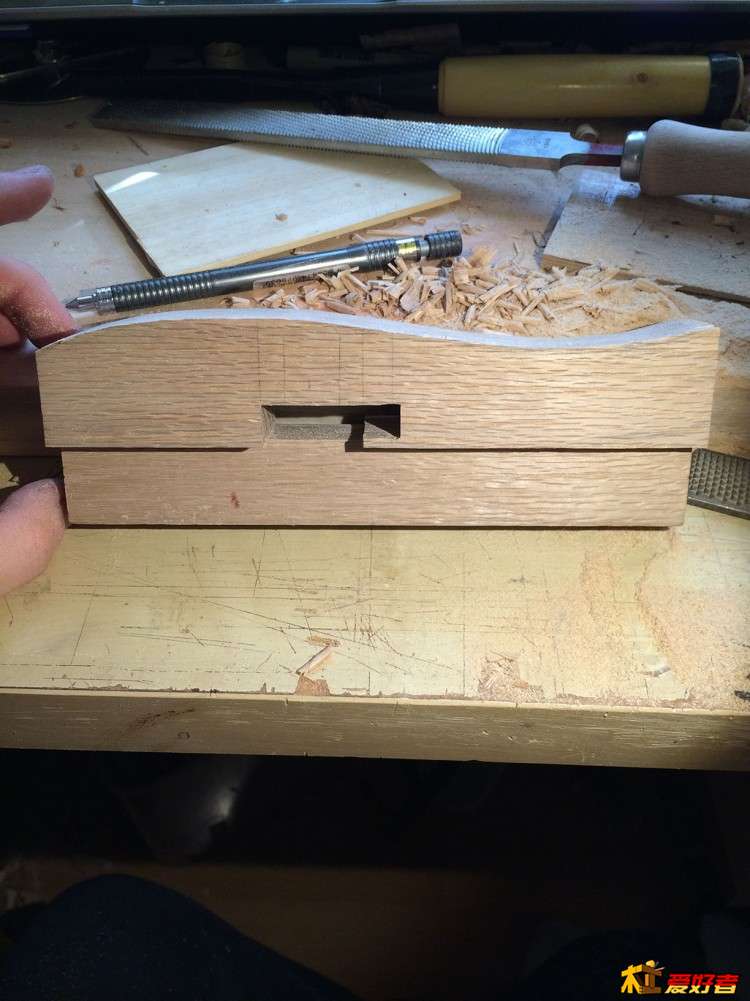

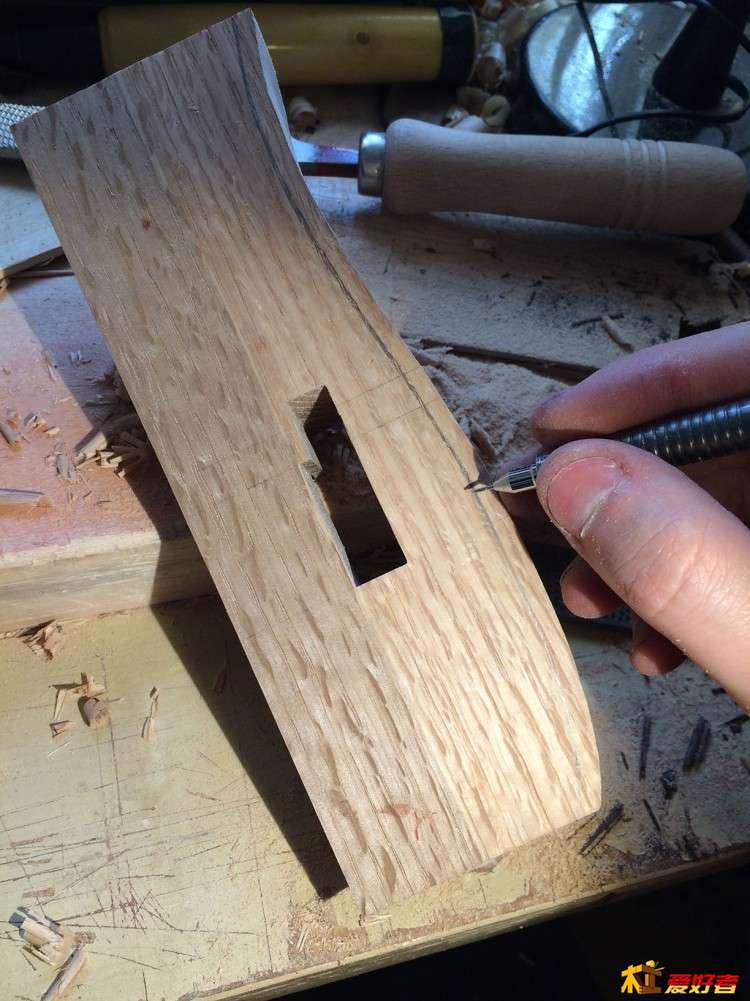

然后画上曲线。尤其注意靠山下侧也要做曲面，不然不好用

锯出缝

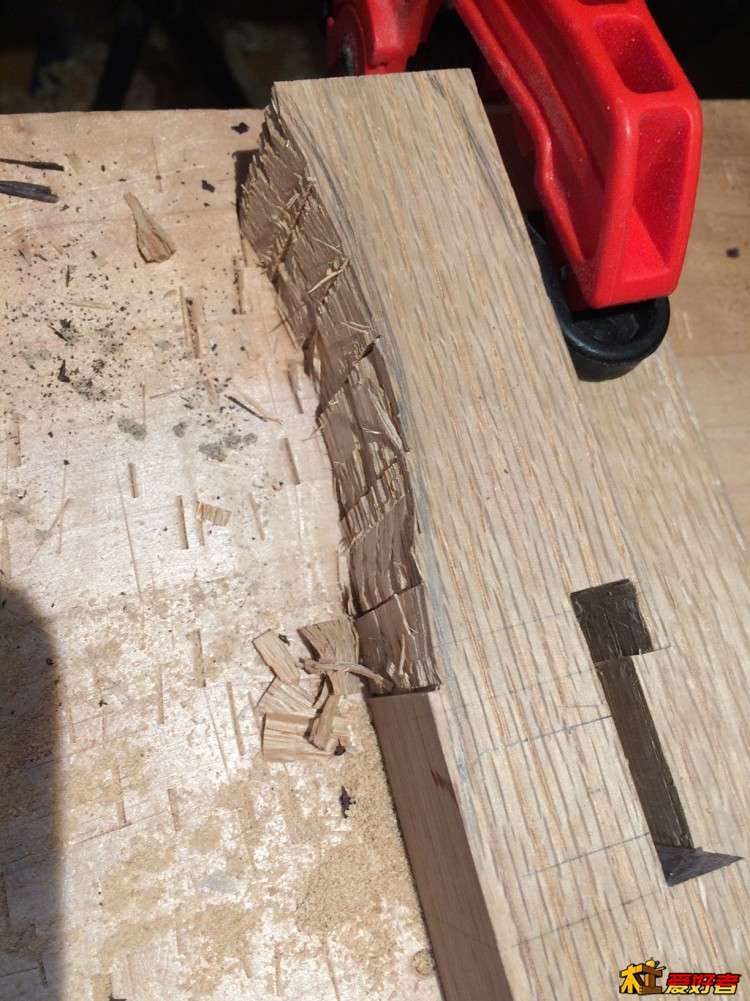

凿子下料开粗

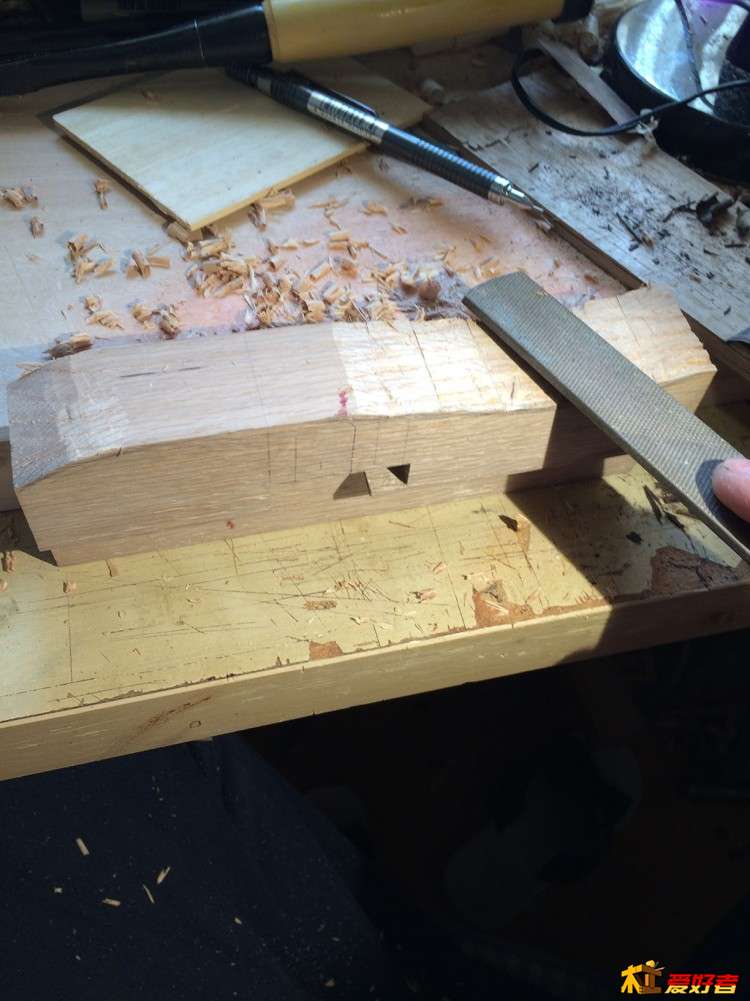

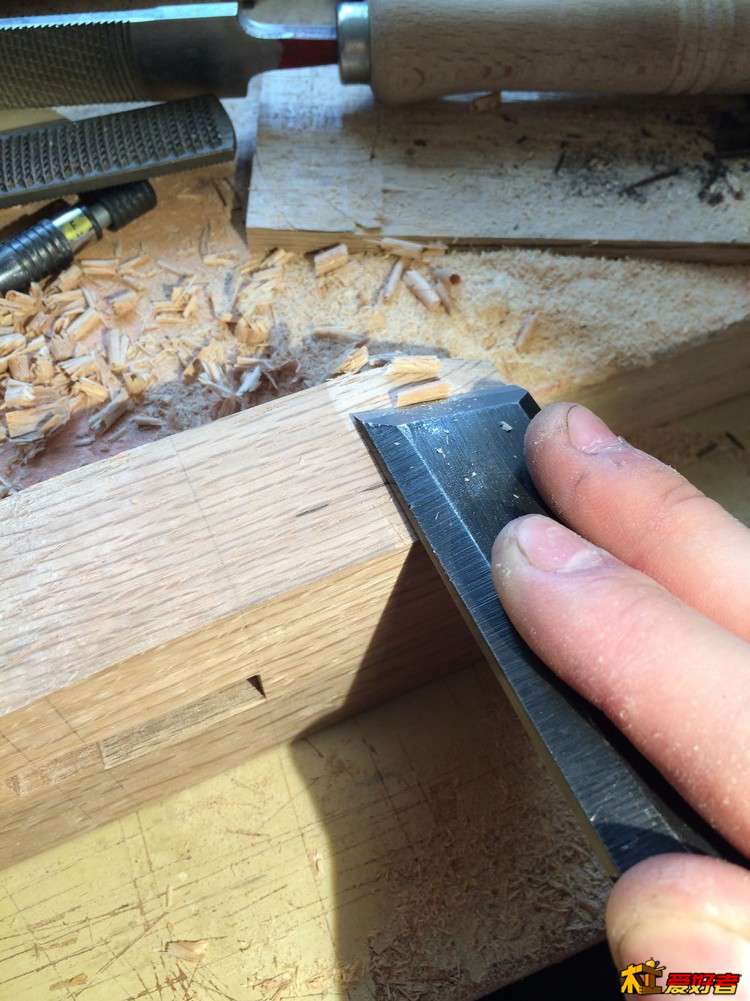

锉刀铲子配合修形



画出参考线倒角用

剔除刀片木楔子挡住的部位

整体倒个角。扎手都是小事，不小心摔呲了可不好

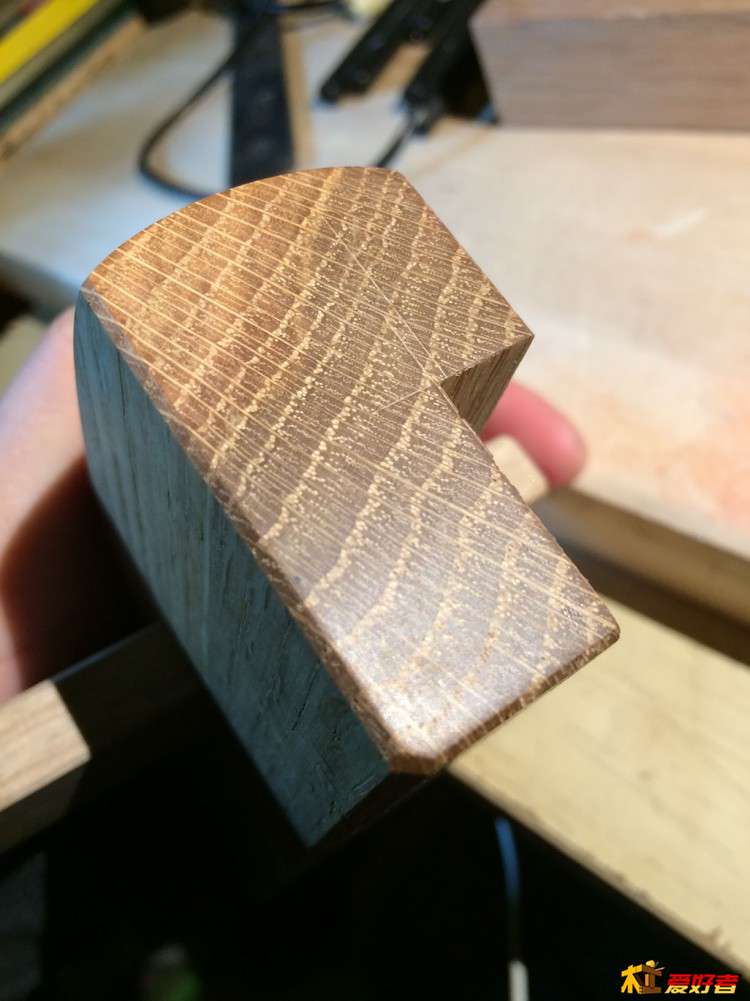

水性漆封端面，这样能直观的看出来用料方向

做好啦，经验之谈，，，不要上油上漆上蜡，不然杆子滑动发涩，我这个后来只在主体部分上了点蜡，杆子千万保持白茬。









接下里是实践篇

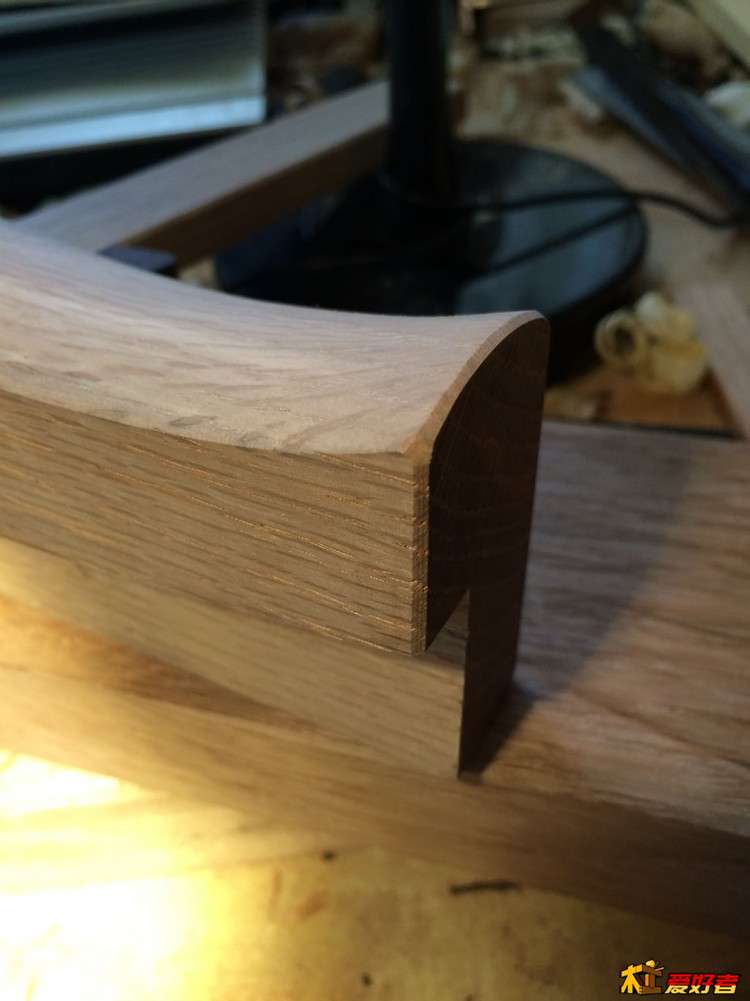

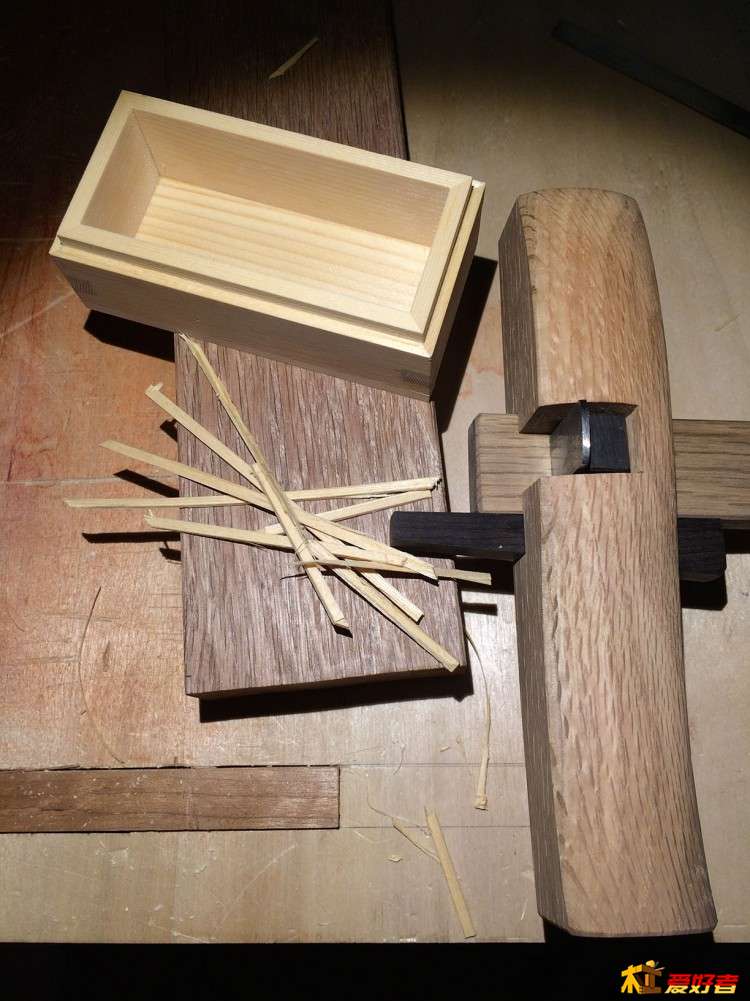

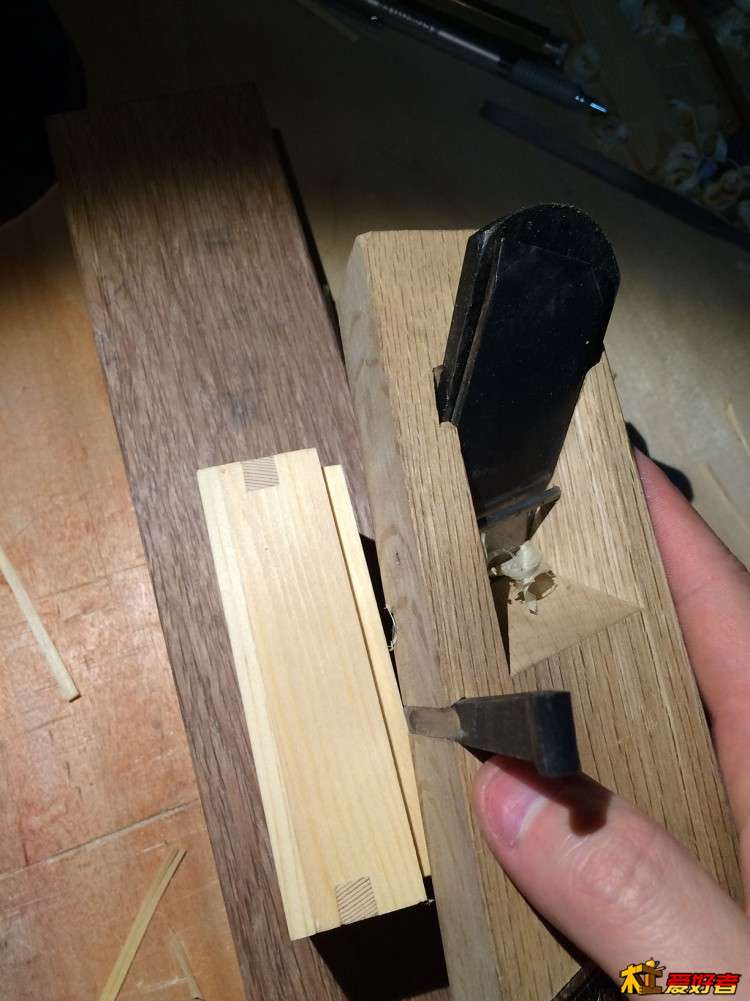

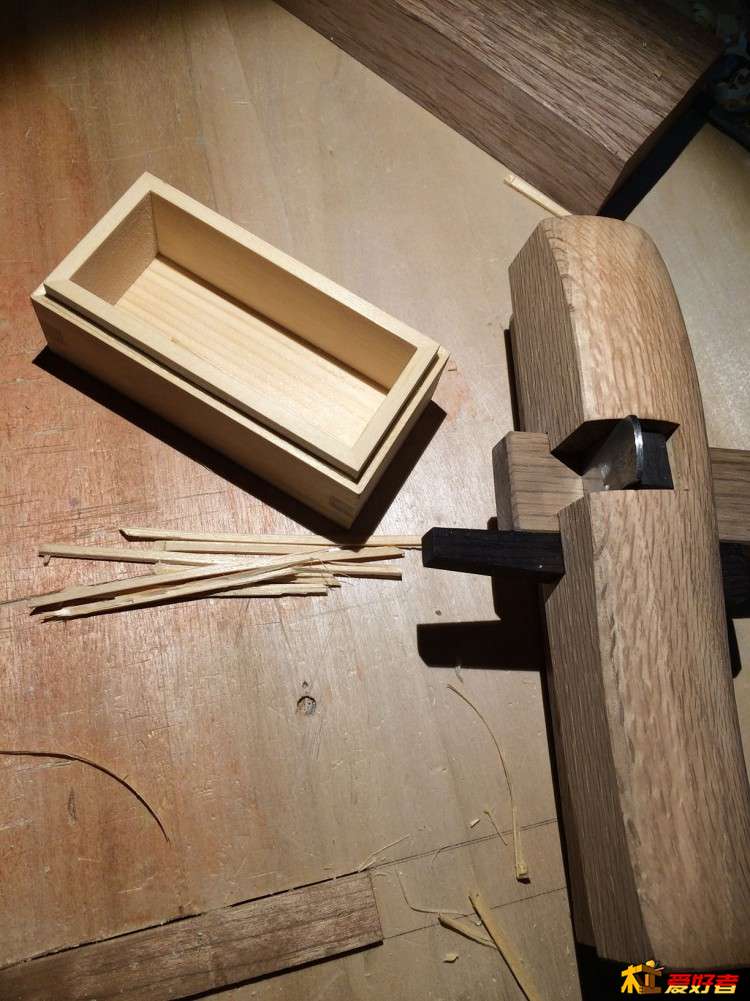

做盒体部分。留个2mm余量，直接勒下去一条




然后，很重要的一点，勒子也会呛岔，一次性下料太大会导致撕裂，所以最好每一刀都少进一点，慢慢下料，直到能匹配盖子。


拿不准的话可以最后用歪嘴子调整

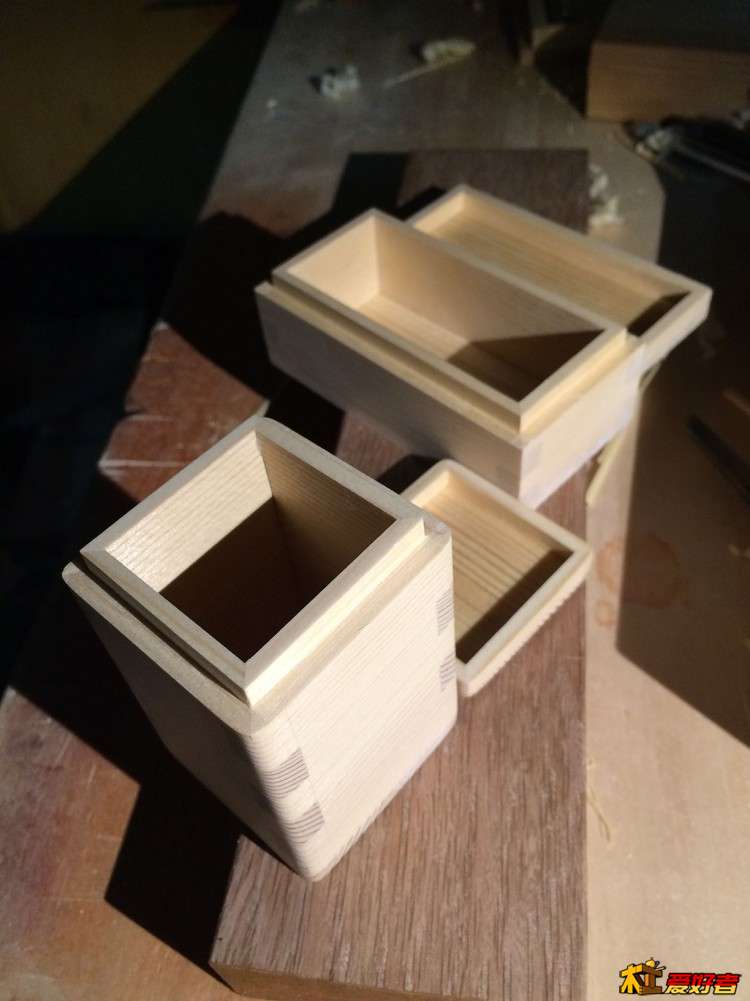

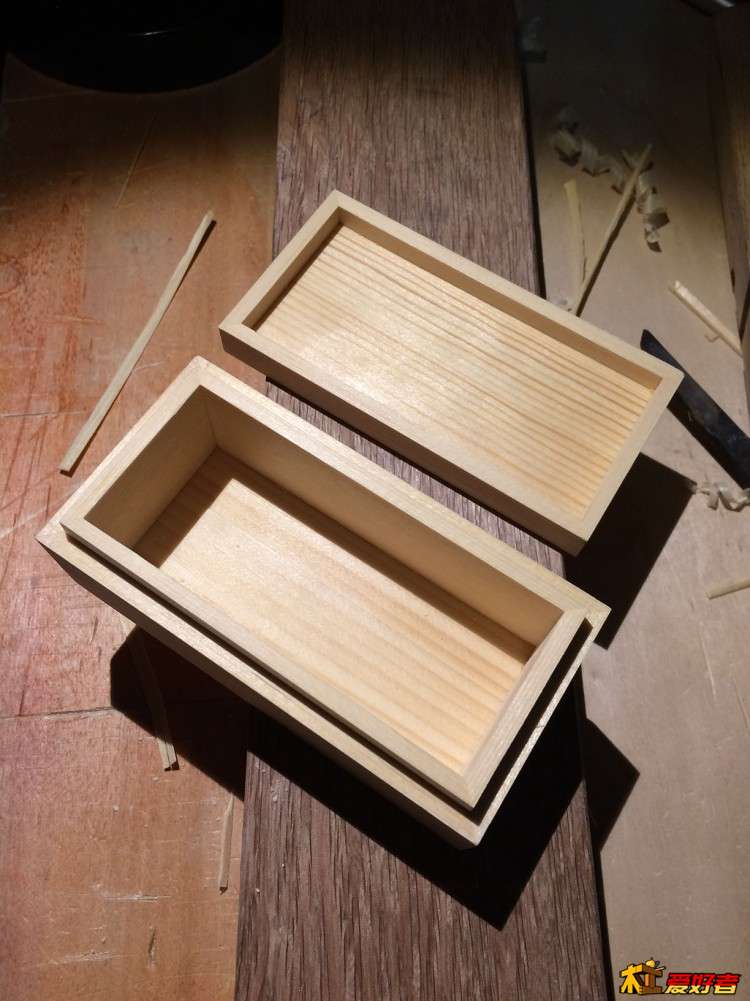

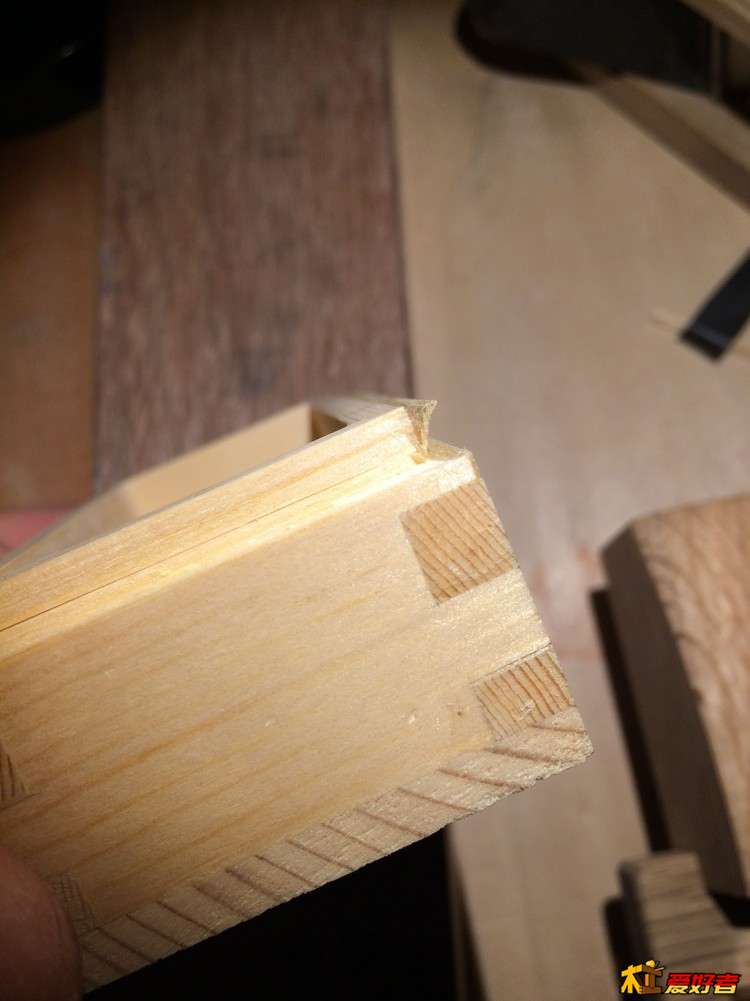

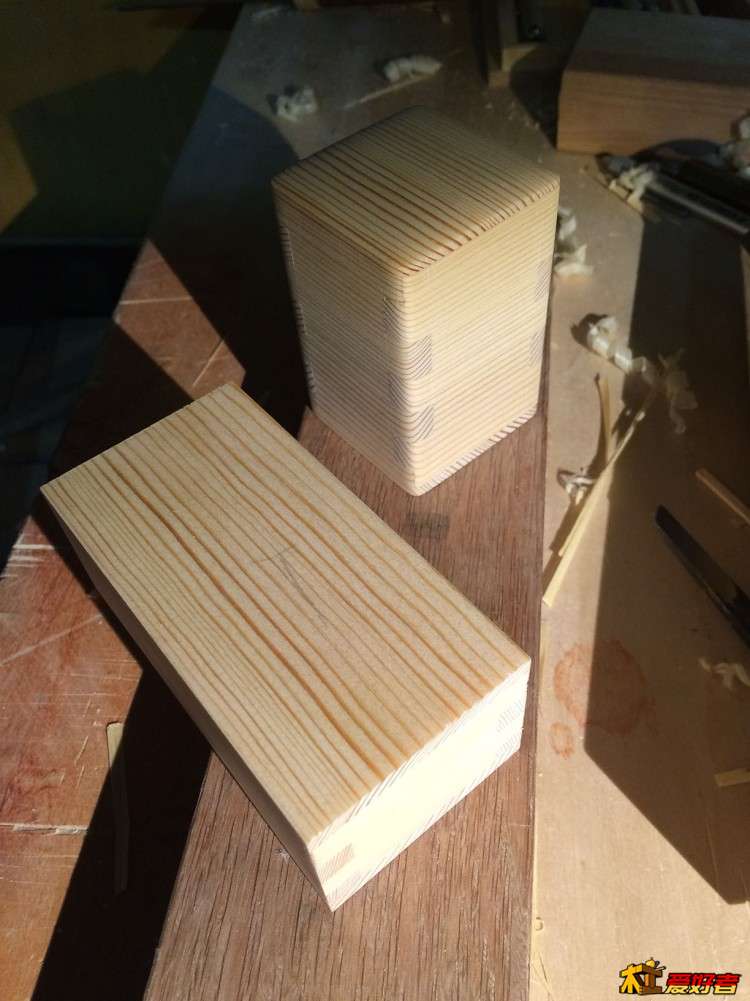

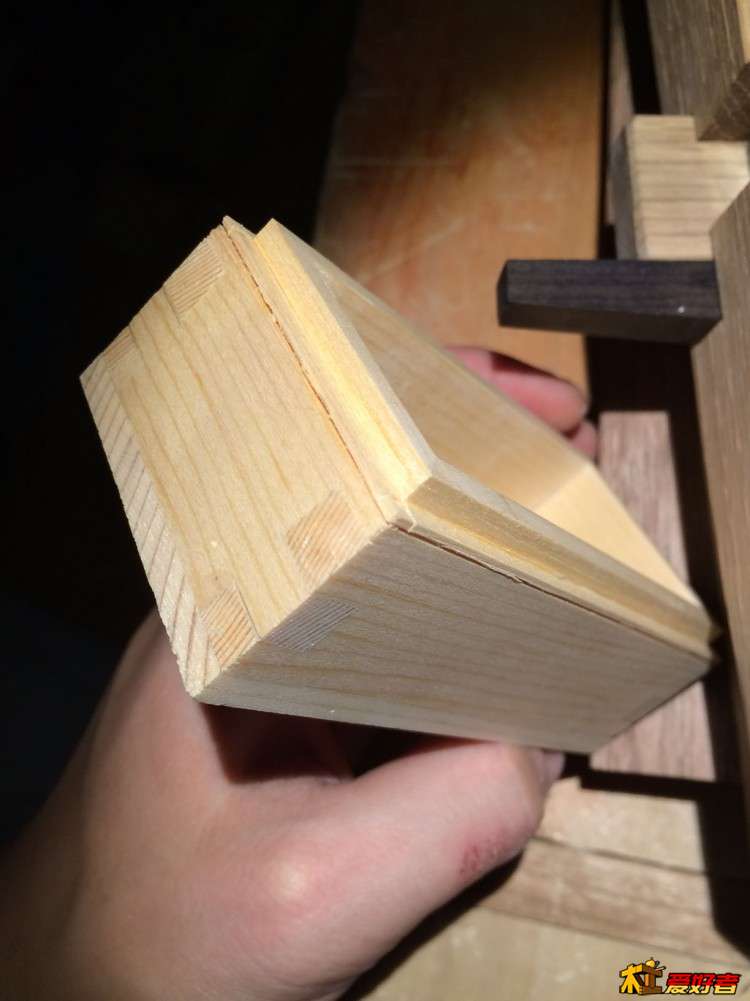

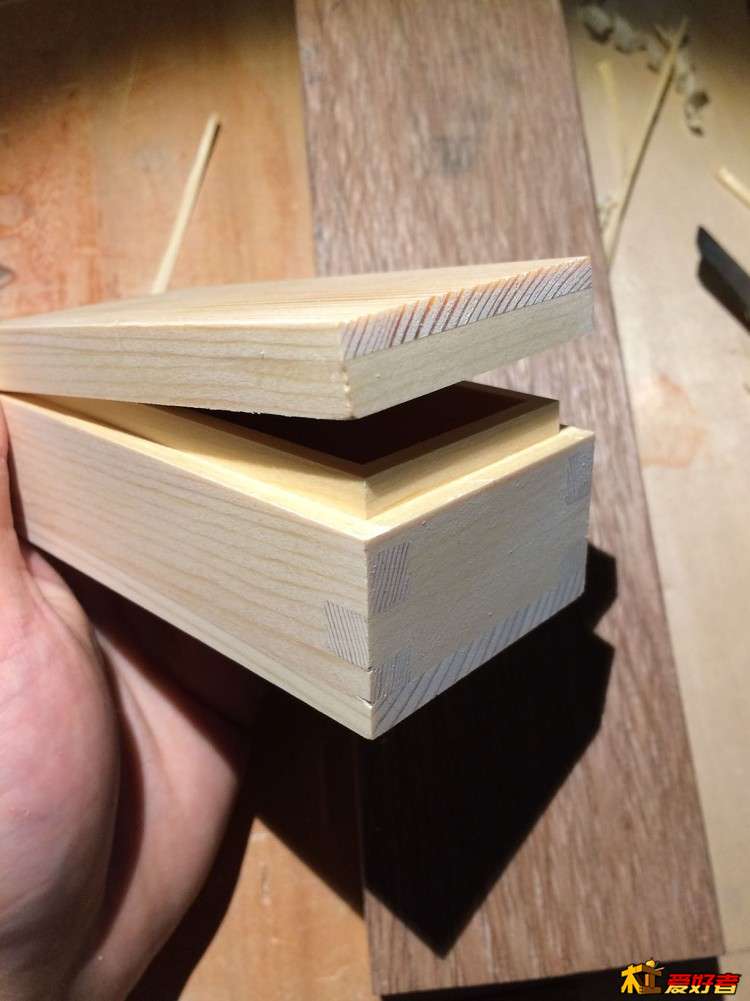

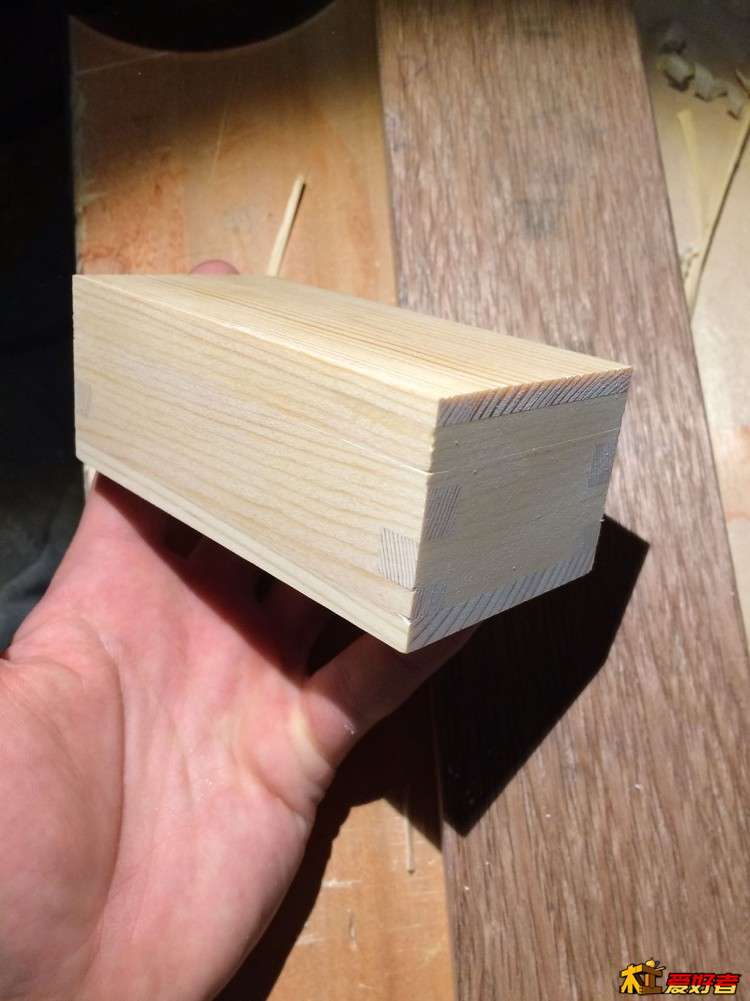

盖上试试，还算严丝合缝

木头仁儿

见过这种工具，就是没明白那靠山底下出个台阶起什么作用，请楼主赐教。

muyou111

勒子做的很精致，照片拍的好，赞一个。这些小合适做什么用的？

老眼不清

学到嘢啦。

wjsxy

这刨子我倒是第一次见，刨子的木头材质和我捡来的一把破刨子（修好了，现在刨口太宽）倒是一样的。我要是切台阶喜欢用开槽锯（虽然我有裁口刨）

张甜菜

wjsxy 发表于 2017-2-2 21:41
这刨子我倒是第一次见，刨子的木头材质和我捡来的一把破刨子（修好了，现在刨口太宽）倒是一样的。我要是切 ...

畔挽锯么。。那玩意有点贵啊

张甜菜

木头仁儿 发表于 2017-2-2 21:33
见过这种工具，就是没明白那靠山底下出个台阶起什么作用，请楼主赐教。

那个台阶吧，后边是翘起来的，有个弧度。就跟摇椅的脚一样。这样手往前压，刀就下去得多，往后压，就能把刀提起来。因为线勒子出刃比较长，所以有的这个设计，控制下刀多少的

张甜菜

muyou111 发表于 2017-2-2 21:35
勒子做的很精致，照片拍的好，赞一个。这些小合适做什么用的？

是做大漆的木胎用的

wjsxy

张甜菜 发表于 2017-2-2 21:48
畔挽锯么。。那玩意有点贵啊

类似，但也不完全相同，我自己做的，有一截10CM的锯条即可。详见《我的开槽锯》
http://www.zuojiaju.com/thread-672269-1-1.html

张甜菜

wjsxy 发表于 2017-2-2 22:00
类似，但也不完全相同，我自己做的，有一截10CM的锯条即可。详见《我的开槽锯》
http://www.zuojiaju.co ...

噢噢噢，这个不错诶。用小号的圆锯片行么

wjsxy

张甜菜 发表于 2017-2-2 22:04
噢噢噢，这个不错诶。用小号的圆锯片行么

应该可以的，电磨上用的锯片应该好用，只要两片木头能夹住不要转。

gaoxy999

这个是相当的牛逼啊！{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}

小木匠爱旅行

凿刀很好

张甜菜

wjsxy 发表于 2017-2-2 22:05
应该可以的，电磨上用的锯片应该好用，只要两片木头能夹住不要转。

嗯，有机会试试

maye850305

做的漂亮  刀也是楔子的  方便磨刀
