首先感谢VLMC激光雕刻机的作者，原型都是参考他的激光雕刻机制作的。
造价花了300左右大洋（不包括作为主轴的吊磨机），基于GRBL控制4个42步进电机，框架为4根工业铝型材2020，x轴由同步带和同步轮控制，y、z轴由丝杆螺母控制。
结构不同于一般的雕刻机，采用“天车”的形式，特点是不拘于雕刻木板的大小，可直接架在牌匾、木门、木桌上直接雕刻。防尘和限位以及固定都还没完成，但雕刻是没有问题，精度的话，x轴同步带是2mm槽距，同步轮16个齿，步进电机1.8°，精度为1.8÷360乘以32mm（2x16）=0.16mm，z、y轴丝杆导程2mm，精度为1.8÷360x2=0.01mm（丝杆导程选择太小了，应该尽量和同步带精度相同，导致x轴和yz轴电机脉冲差16倍），控制部分和软件部分会抽空详细说明
以下直接上图结构制作过程：

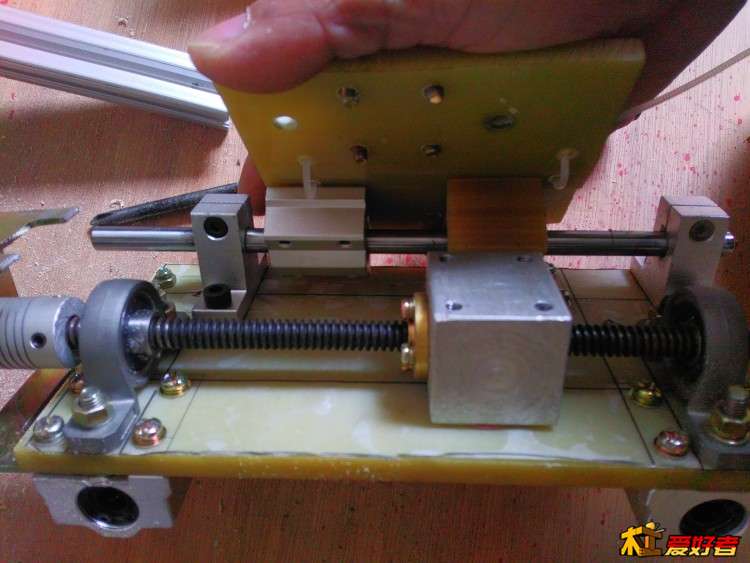

z轴
|
-
-
-
-
-
-
-
-
-
-

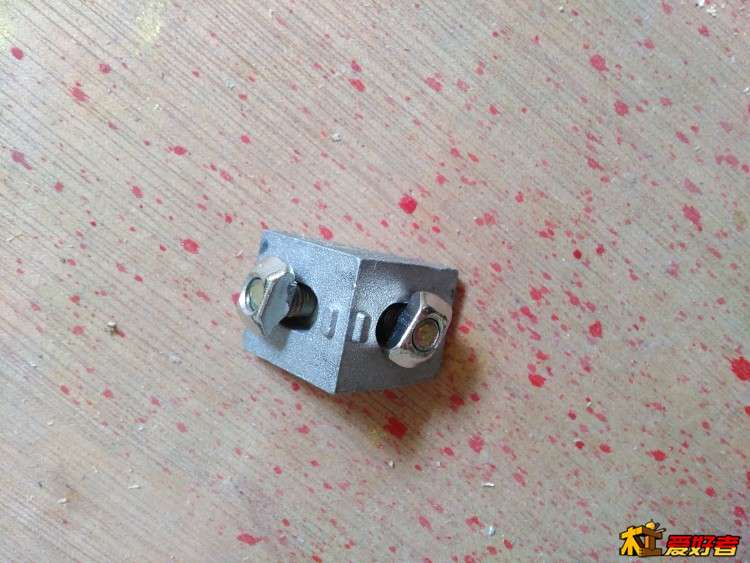

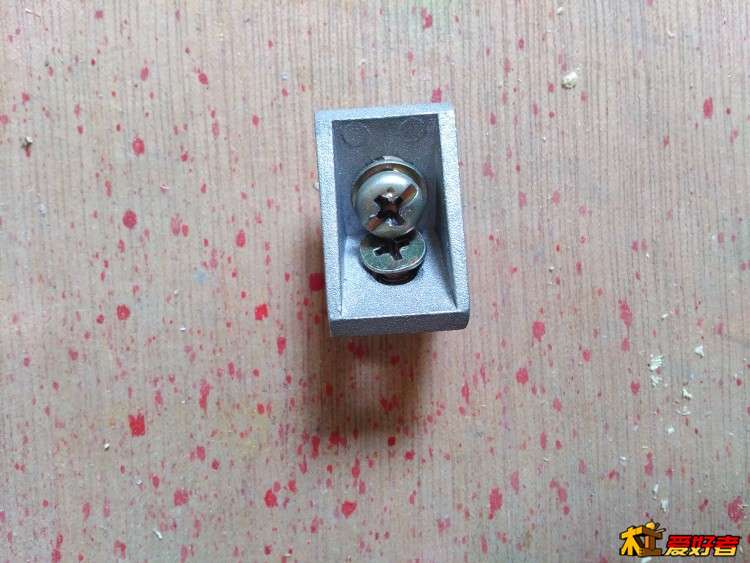

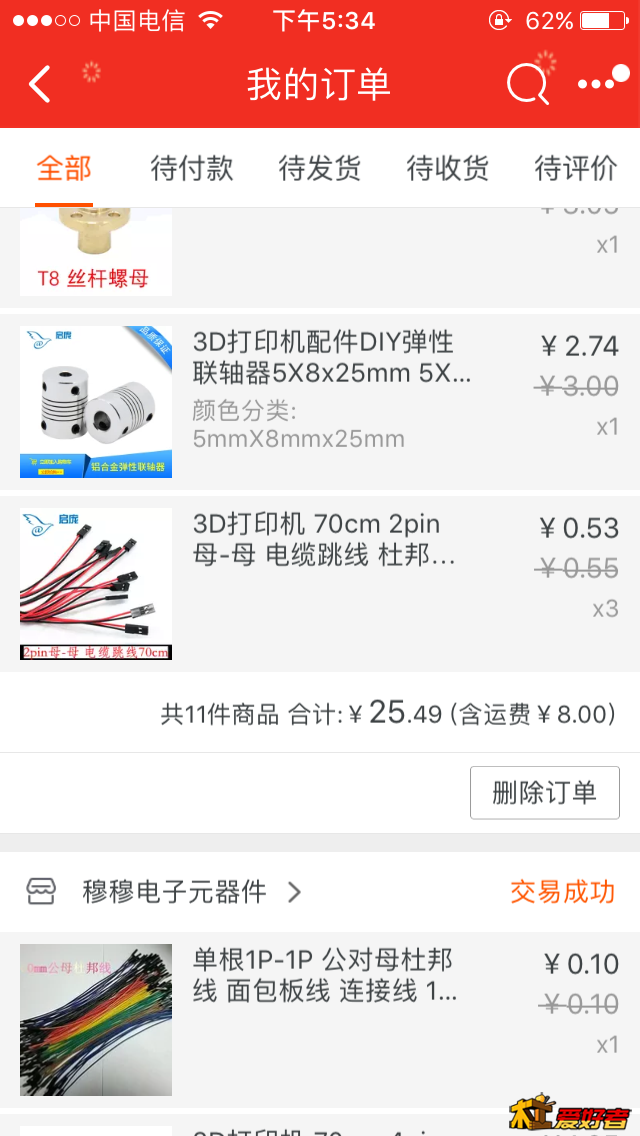

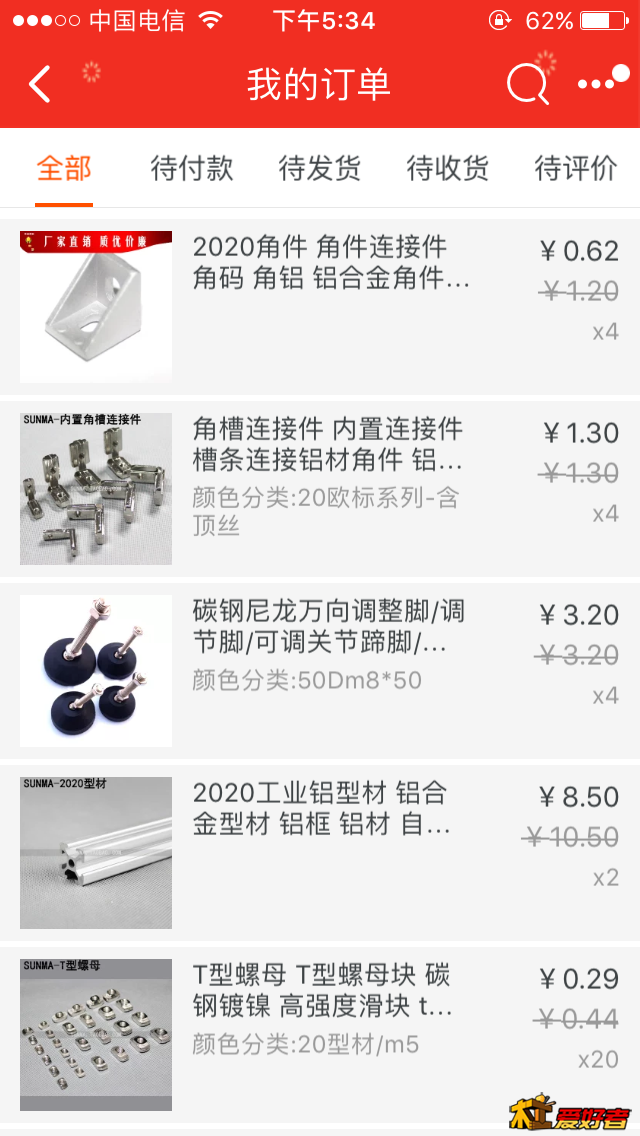

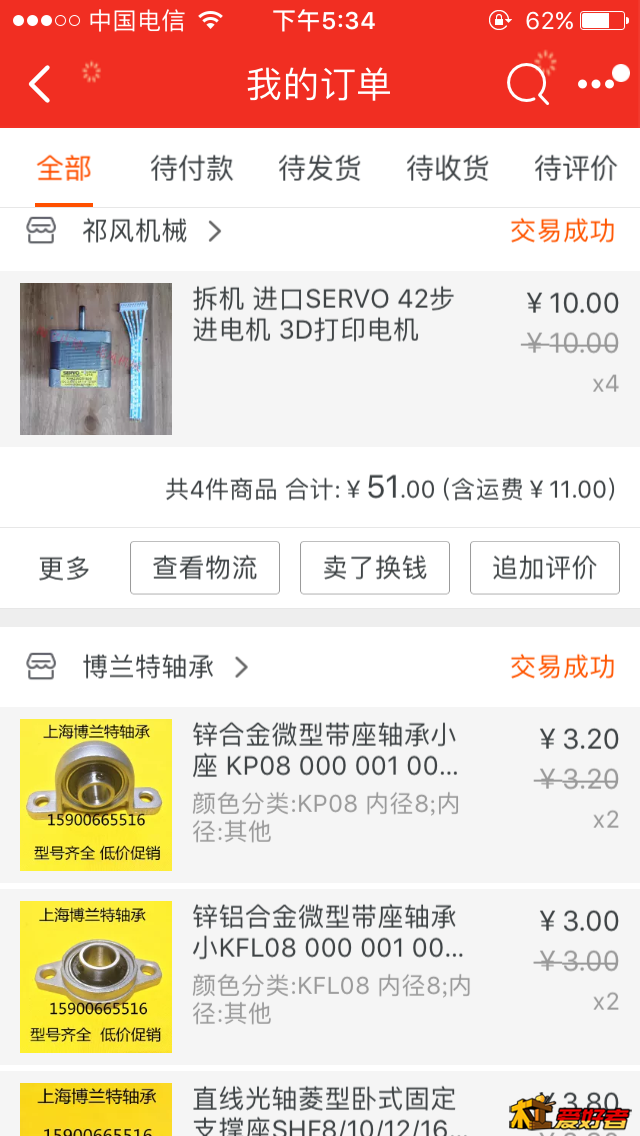

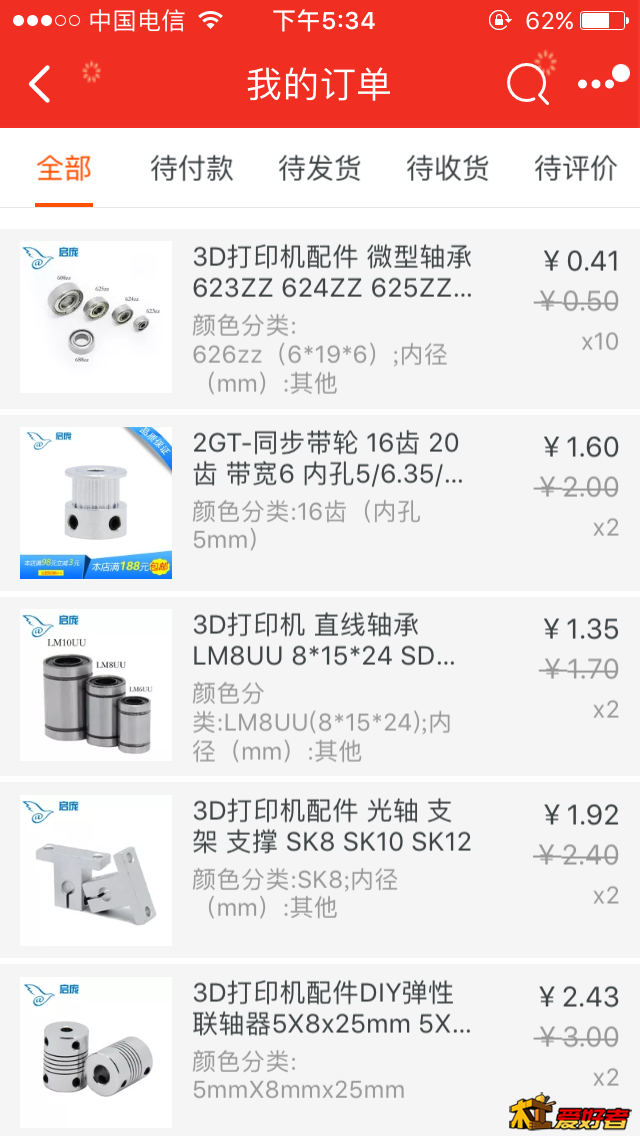

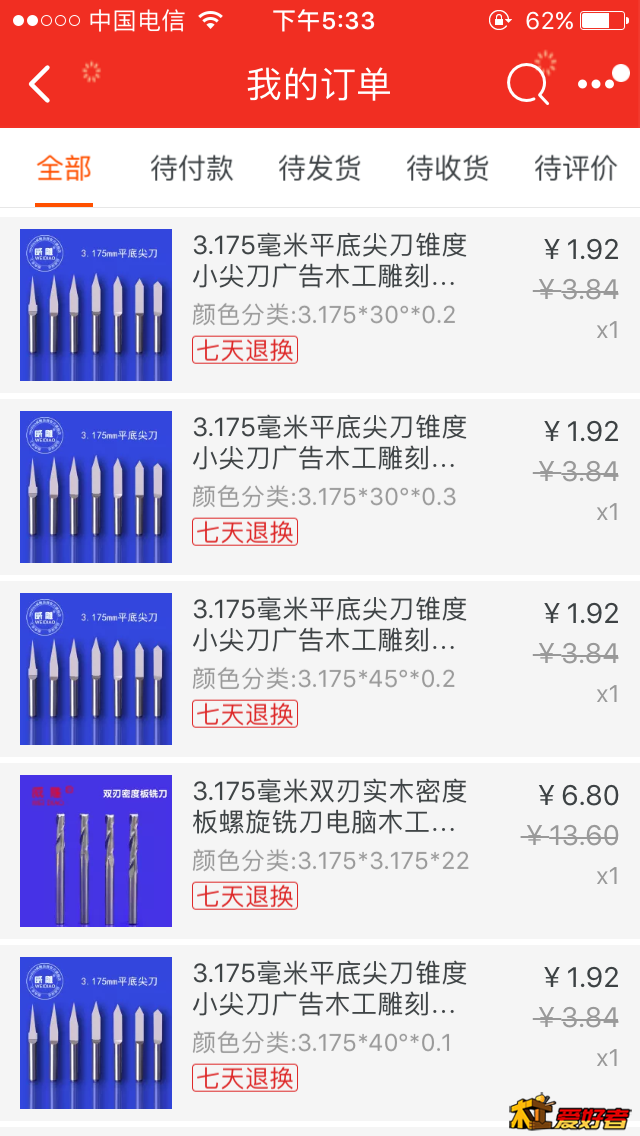

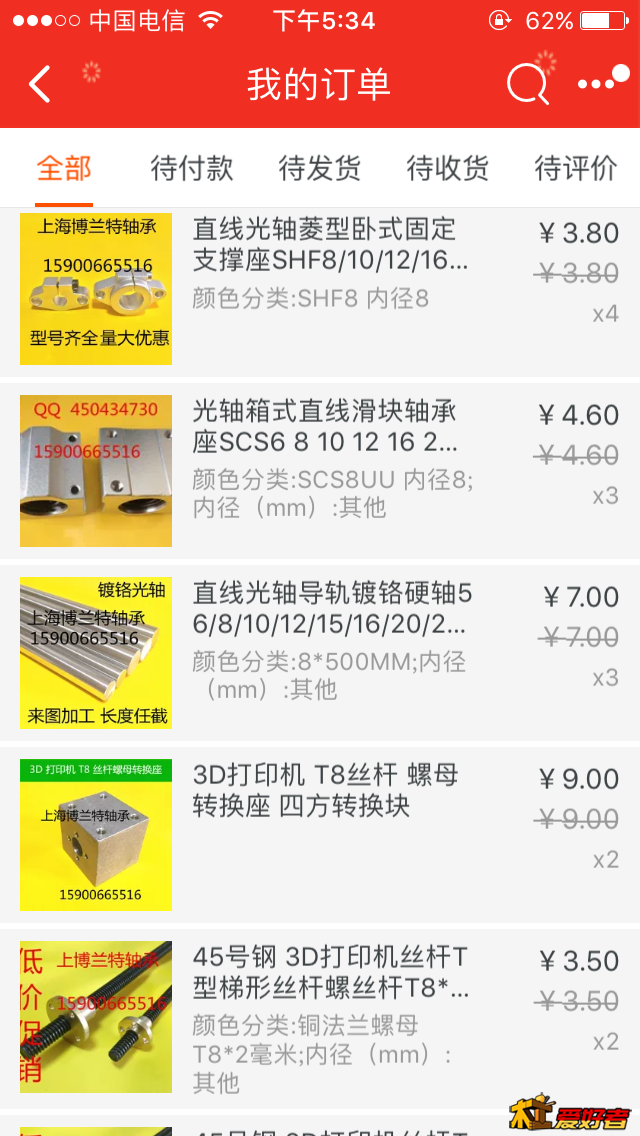

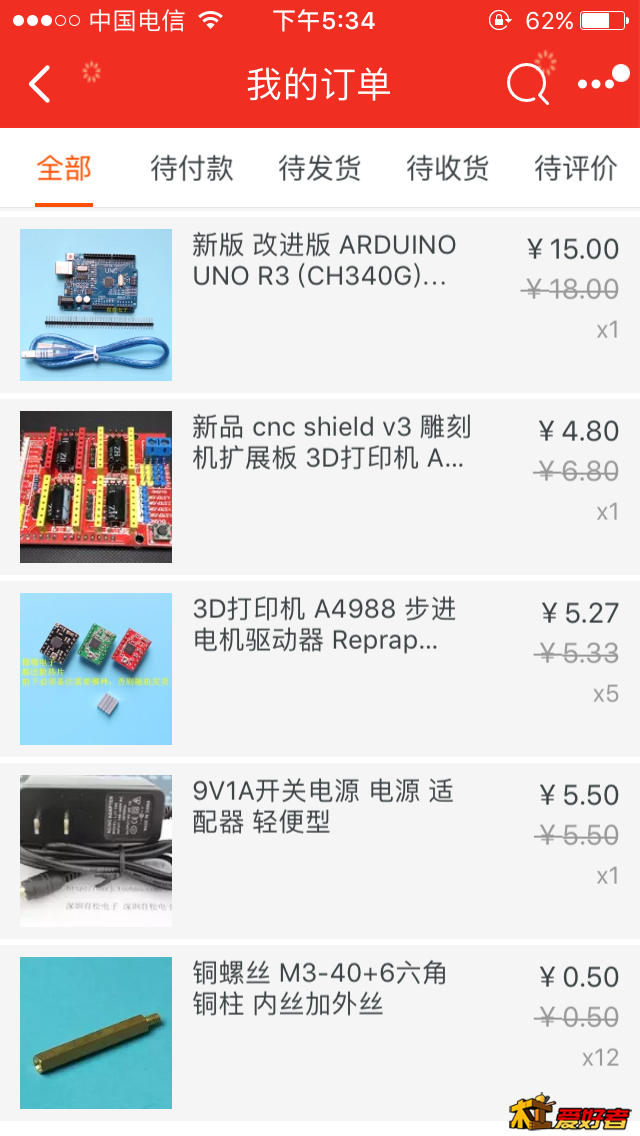

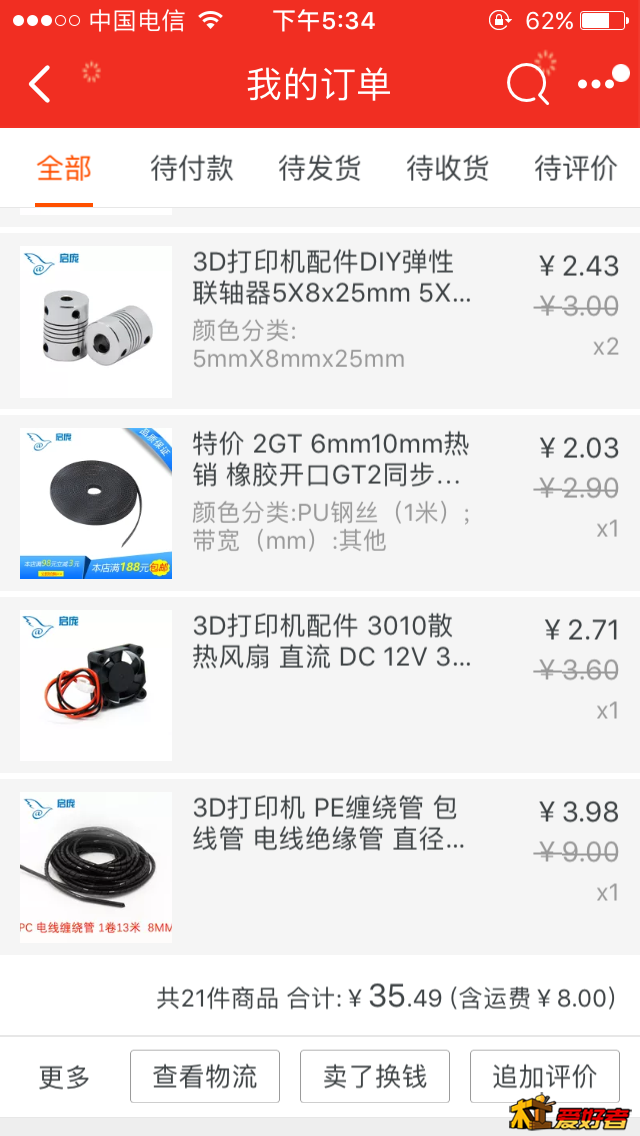

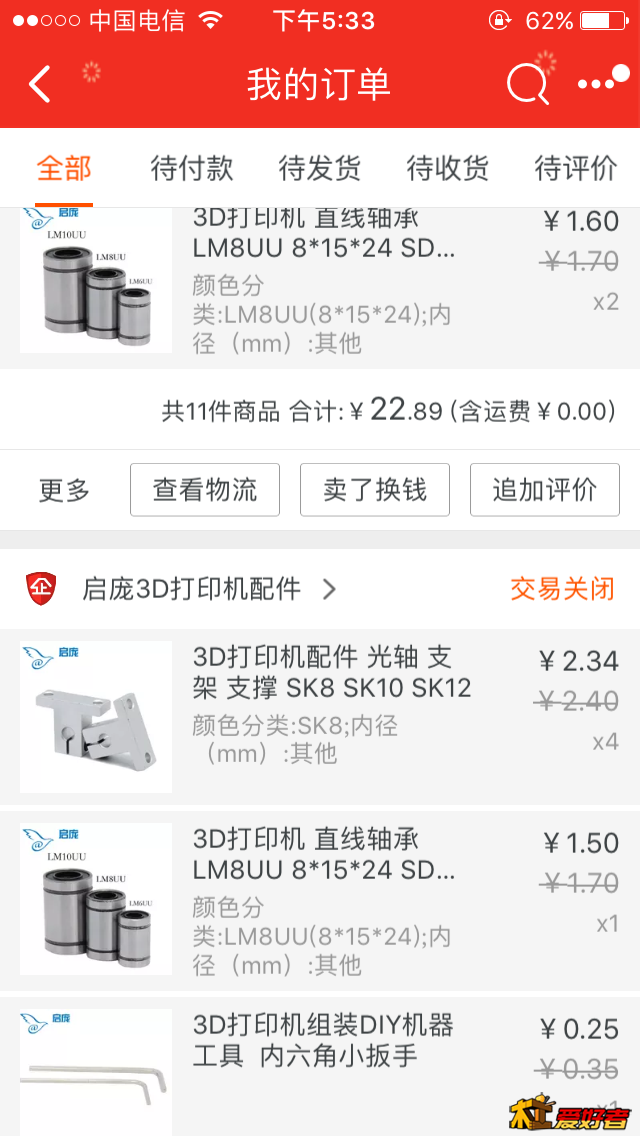

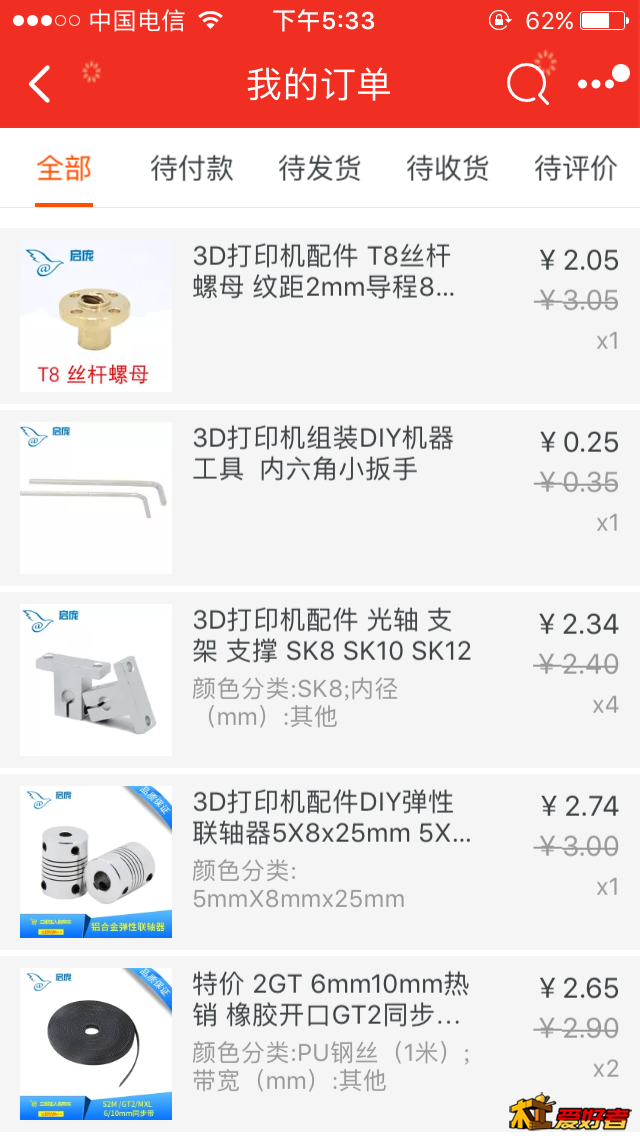

以上都是淘宝采购的零件
-

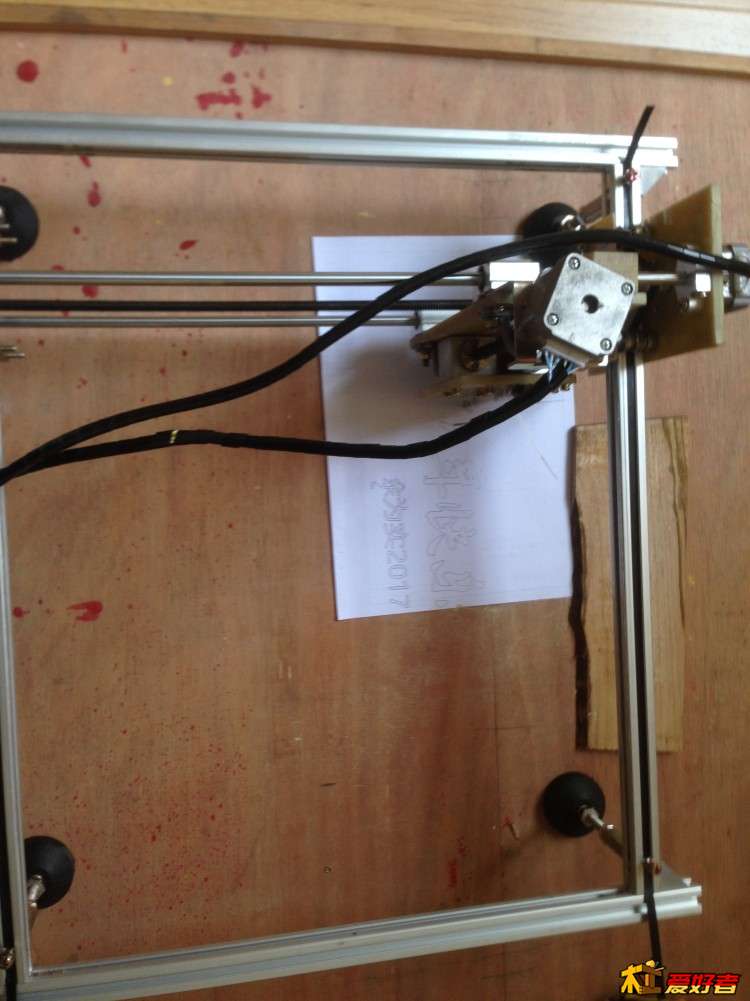

先用水笔代替主轴试试
-

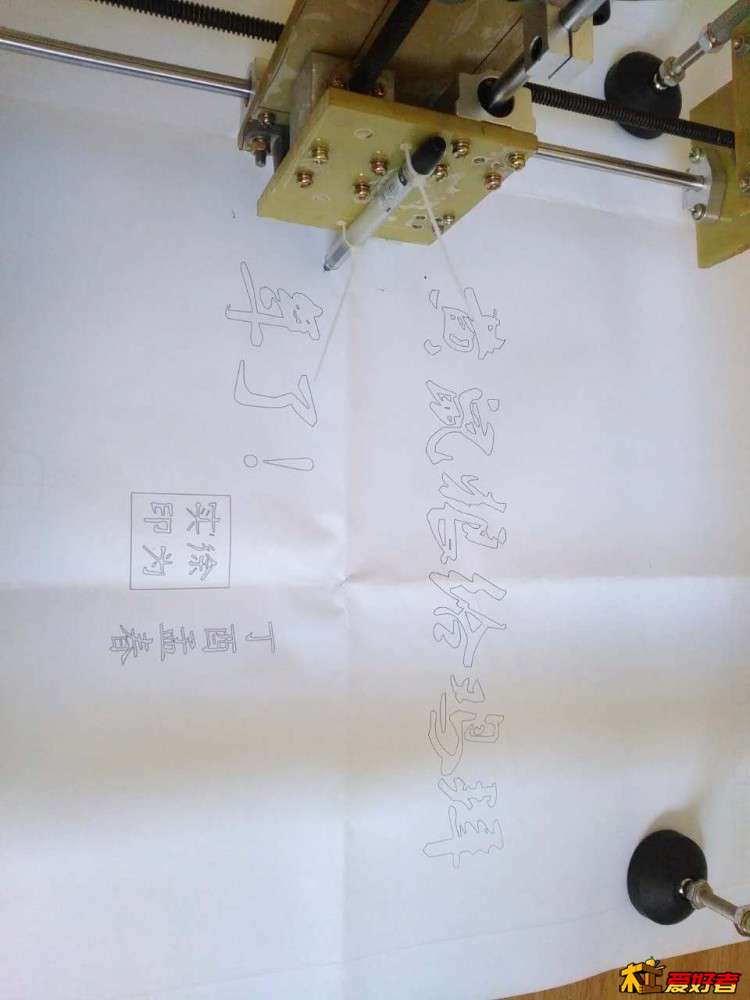

暂时成为绘图仪
-

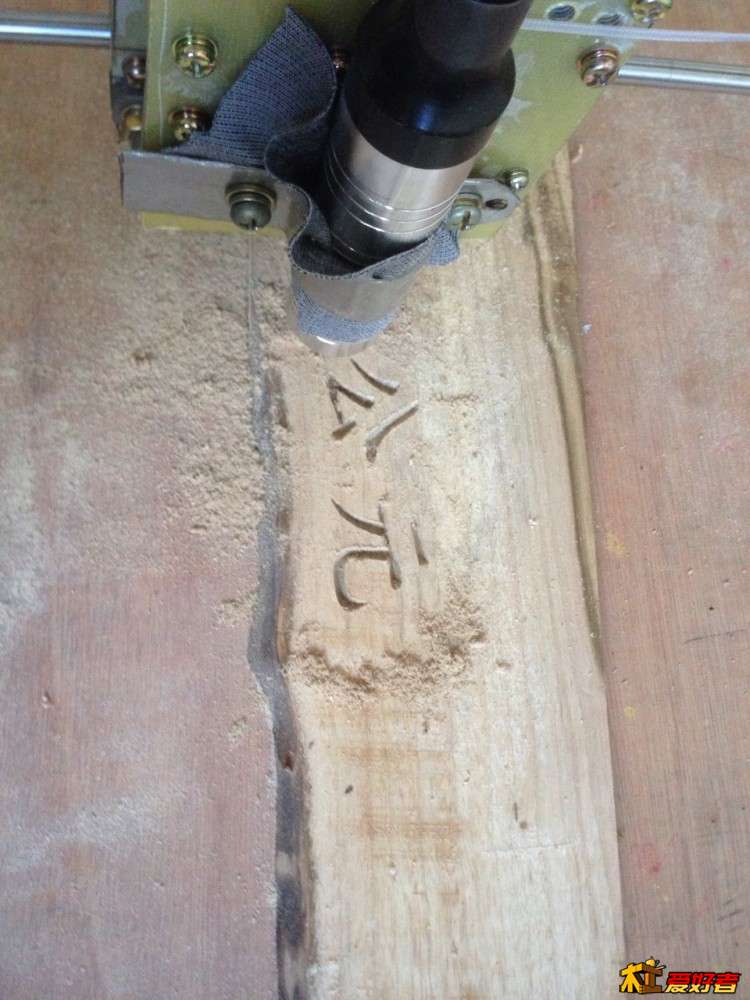

第一次雕刻，用的是北京精雕生成的g代码，看着还挺成功
-

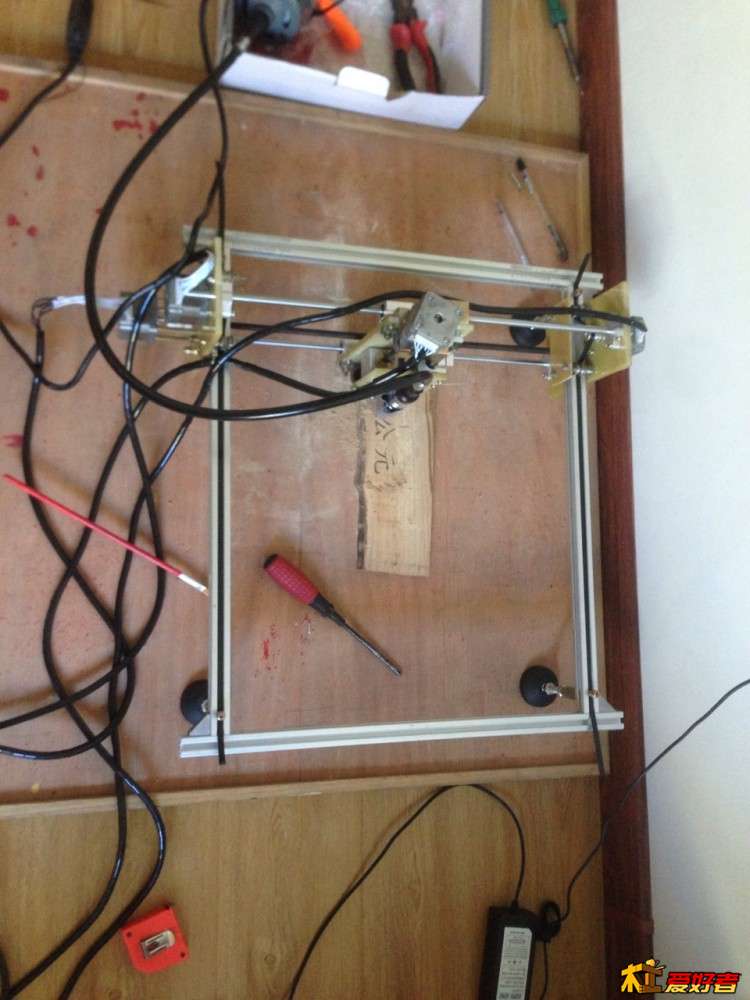

整体效果图
-

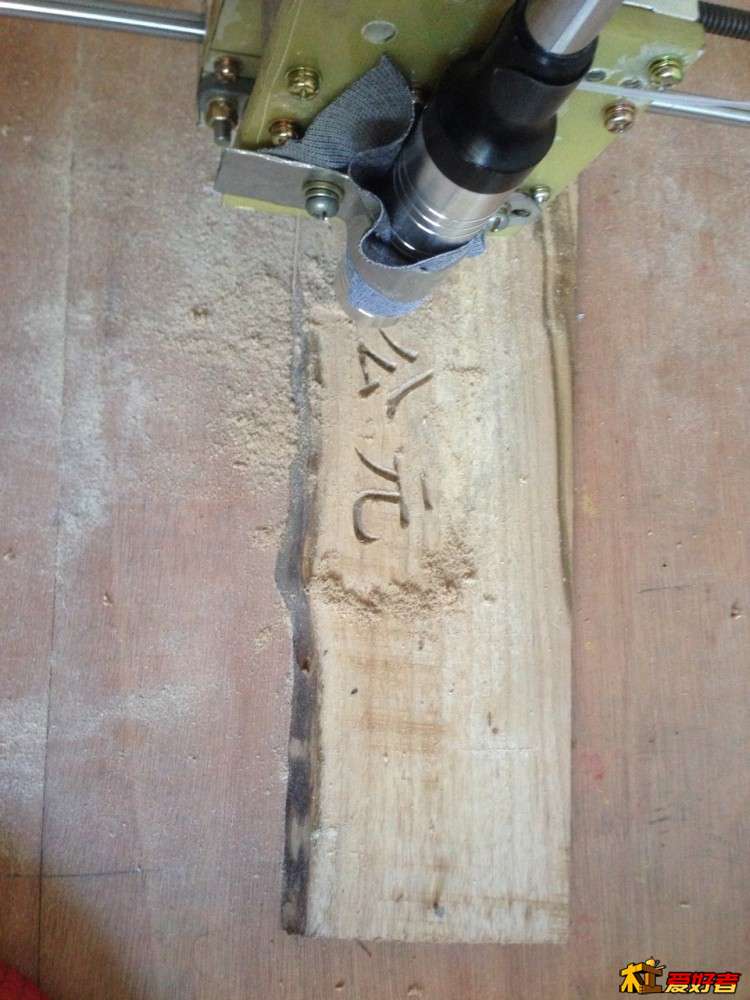

刻字
-

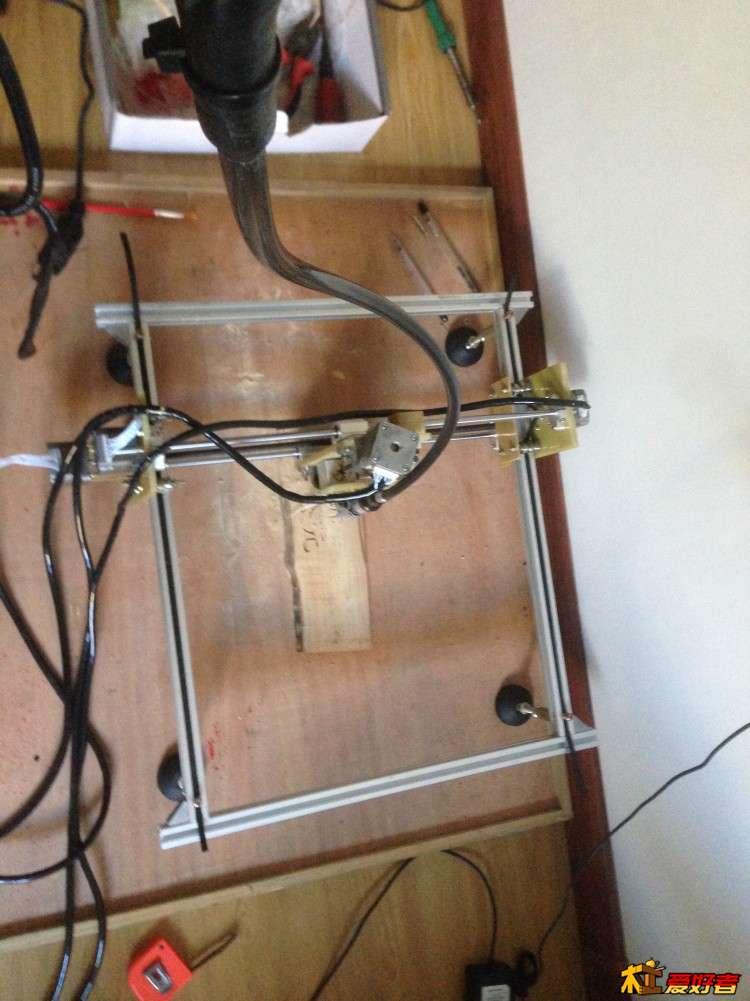

第一次刻字
-

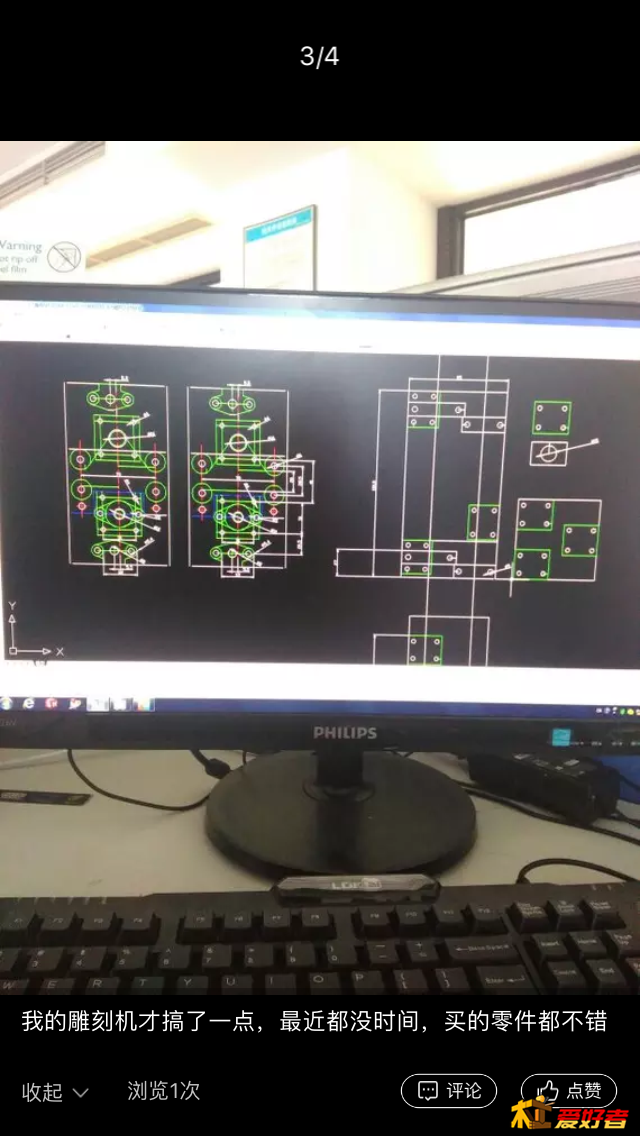

绘制图纸
-

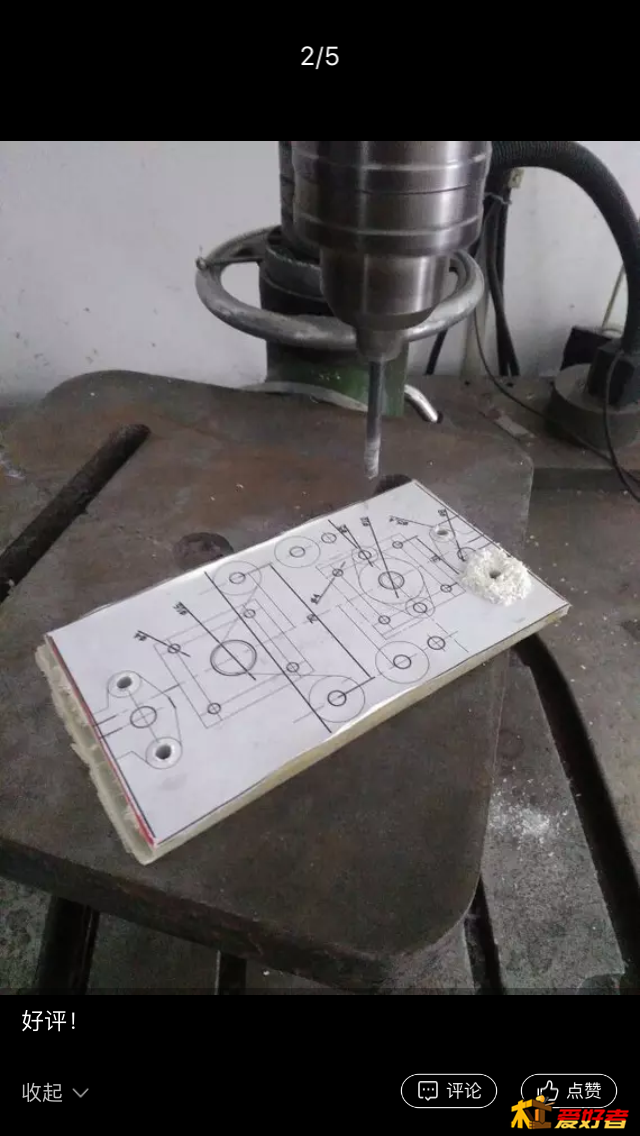

一比一打印图纸黏在胶木上加工
-

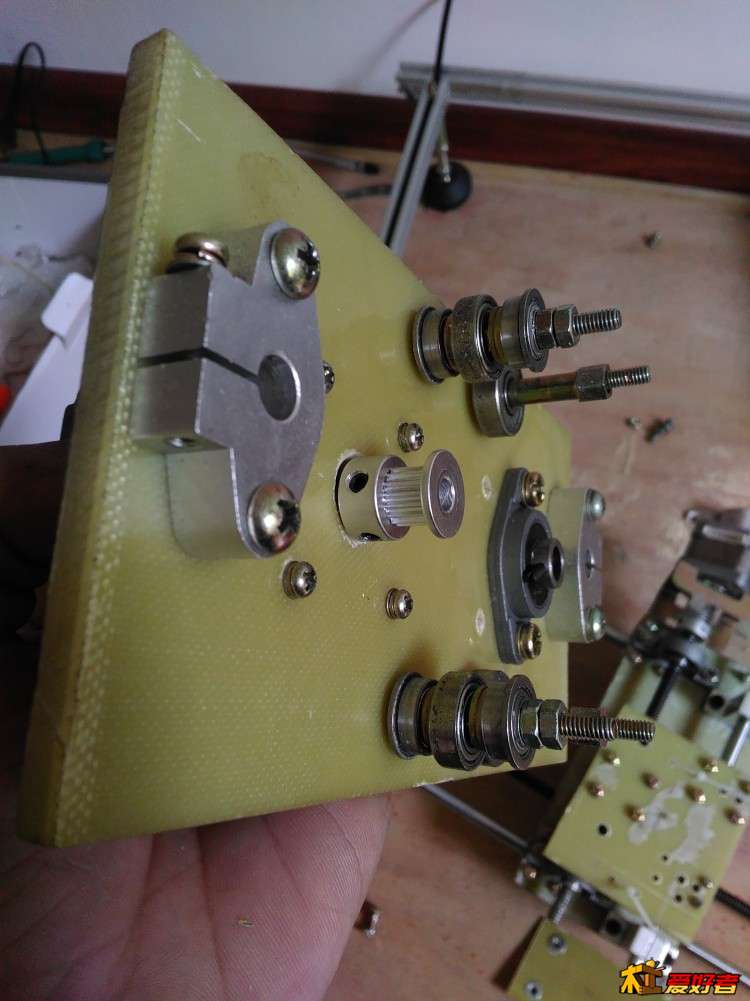

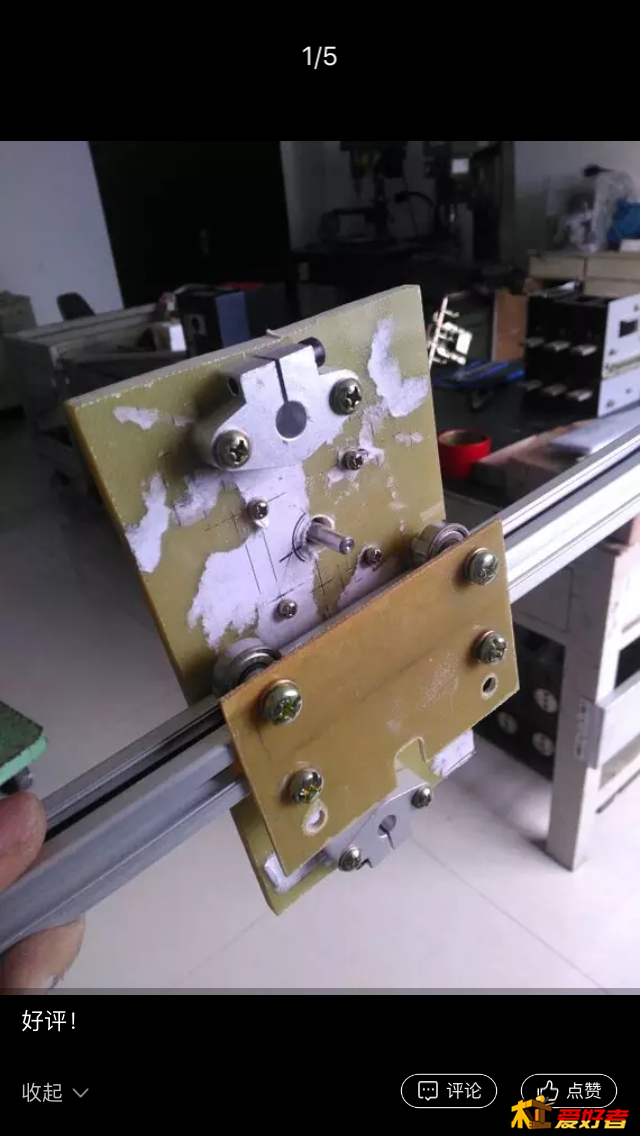

x轴组装
-

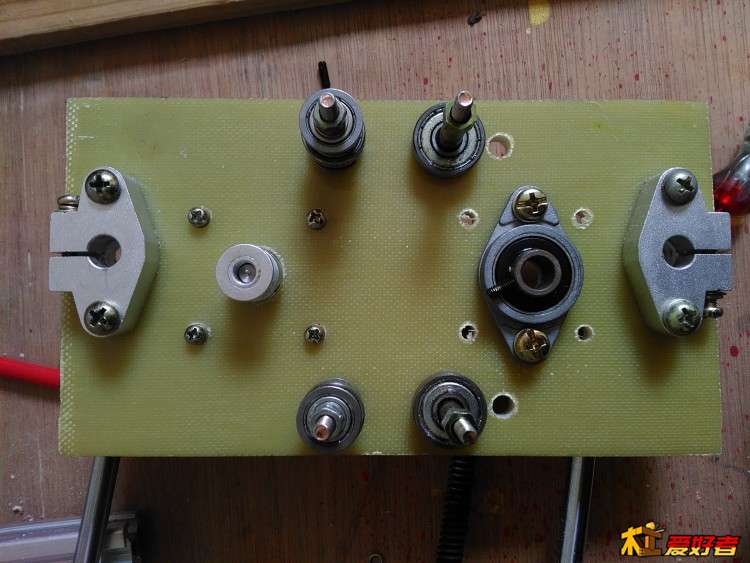

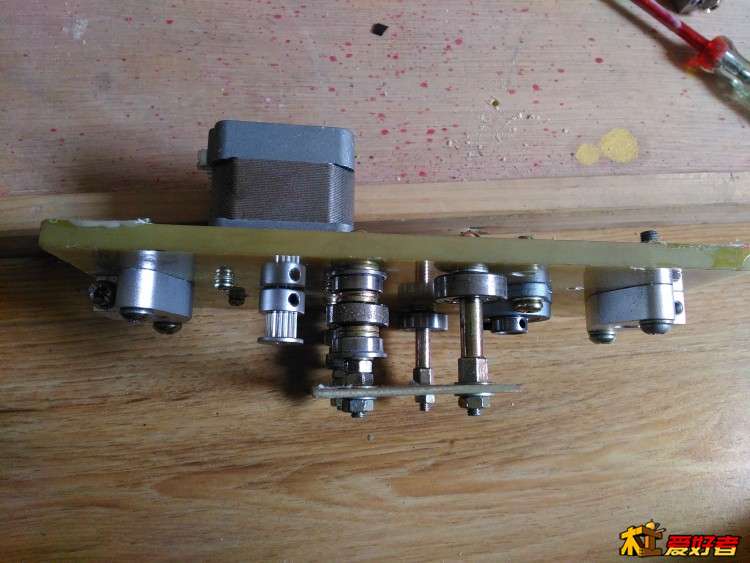

x轴
-
x轴
-
x轴组装
-

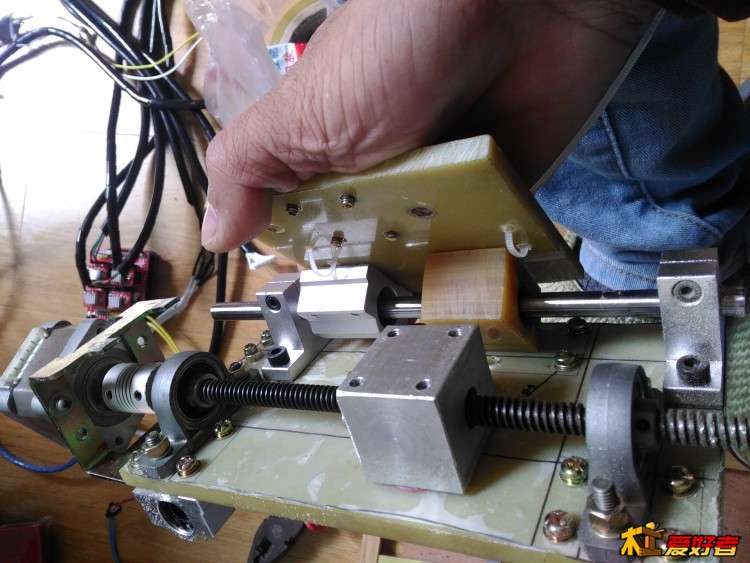

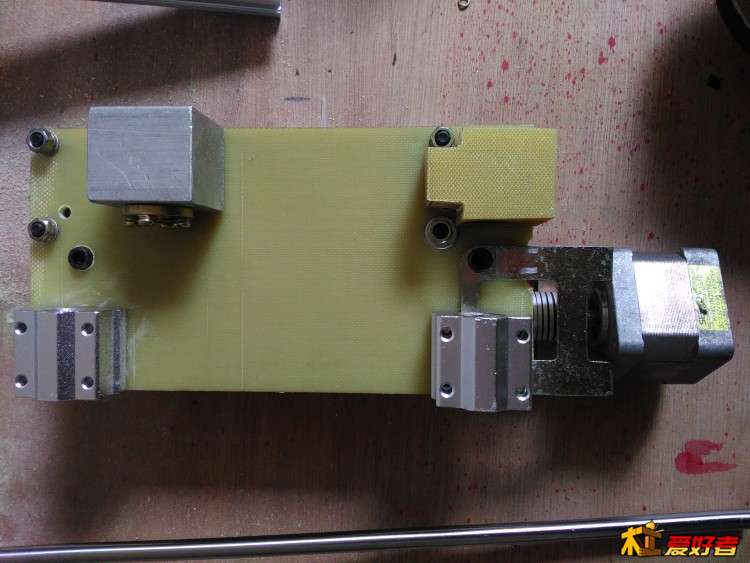

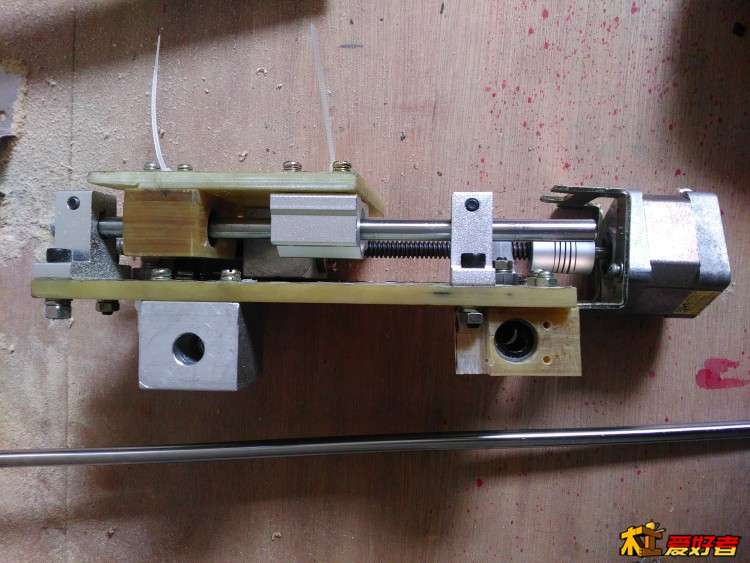

z轴模块
-
z轴模块
-

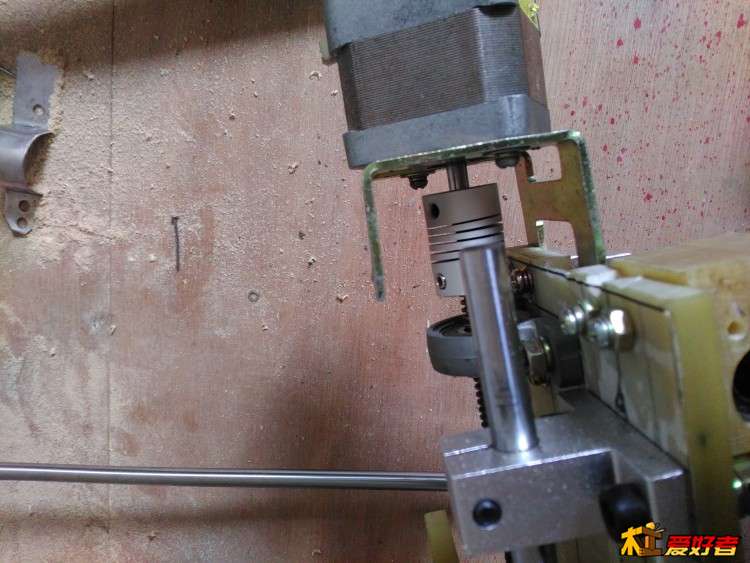

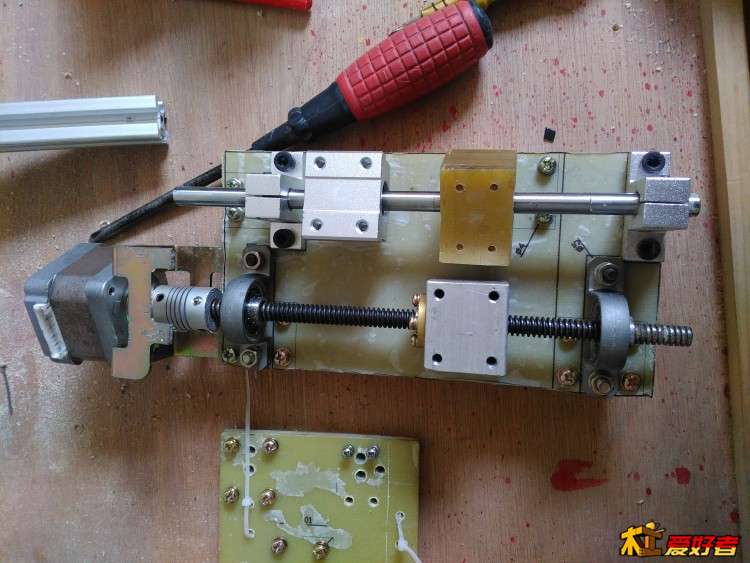

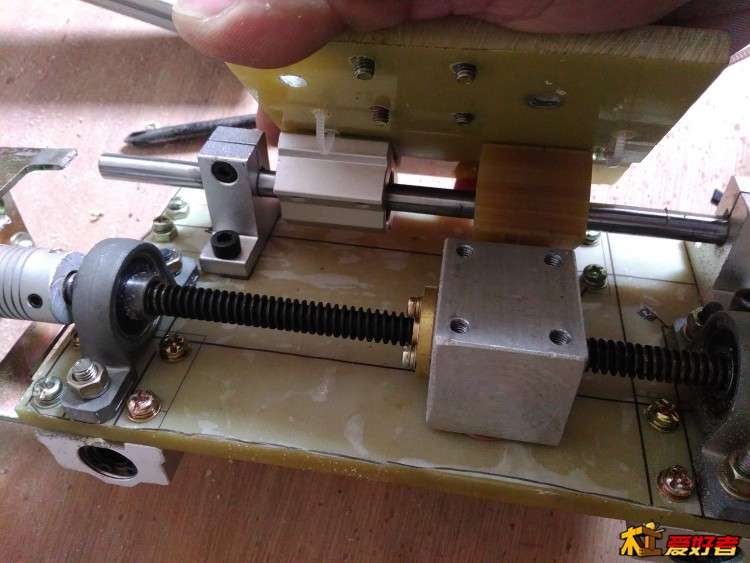

z轴
-
z轴
-
z轴
-
z轴
-

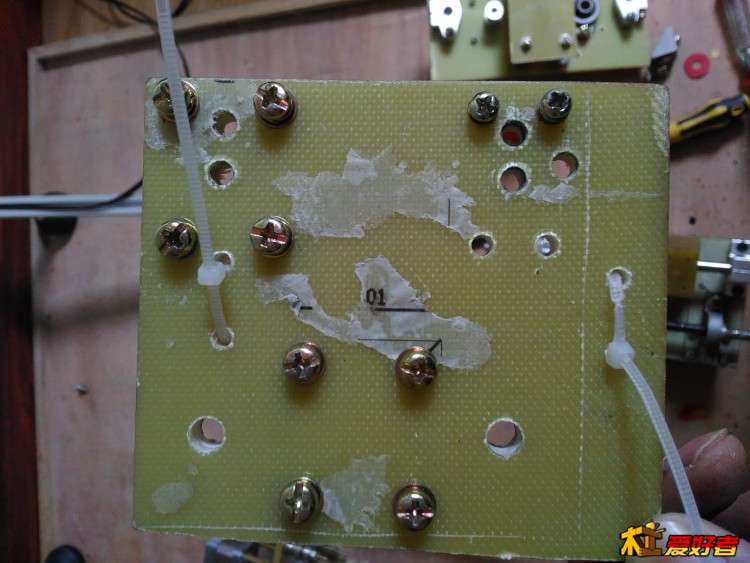

主轴安装板
-

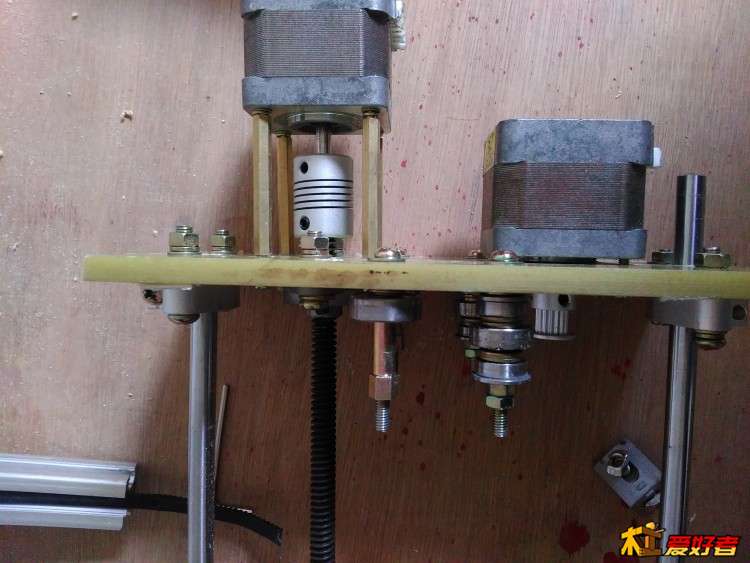

y轴电机安装完成
-

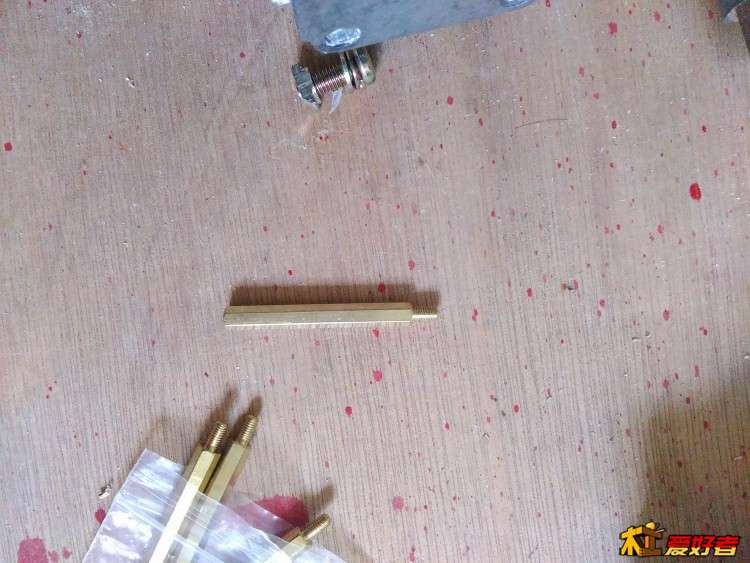

y轴电机固定铜螺母柱
-

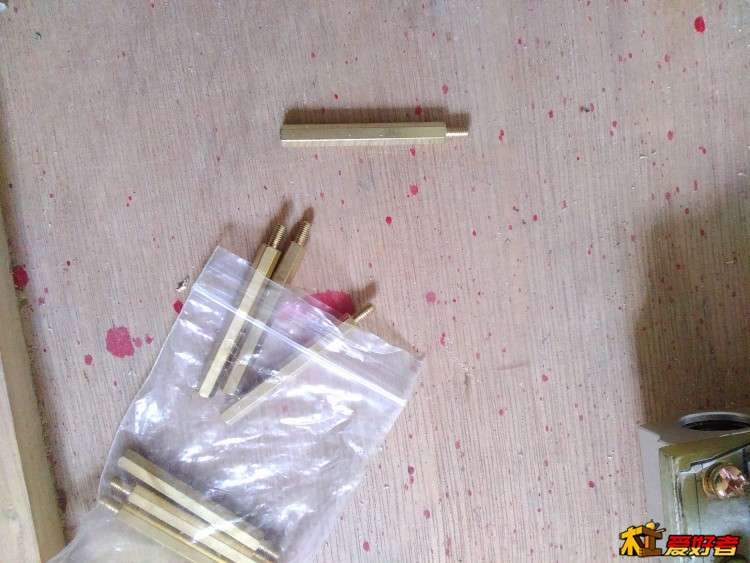

铜螺母柱
-

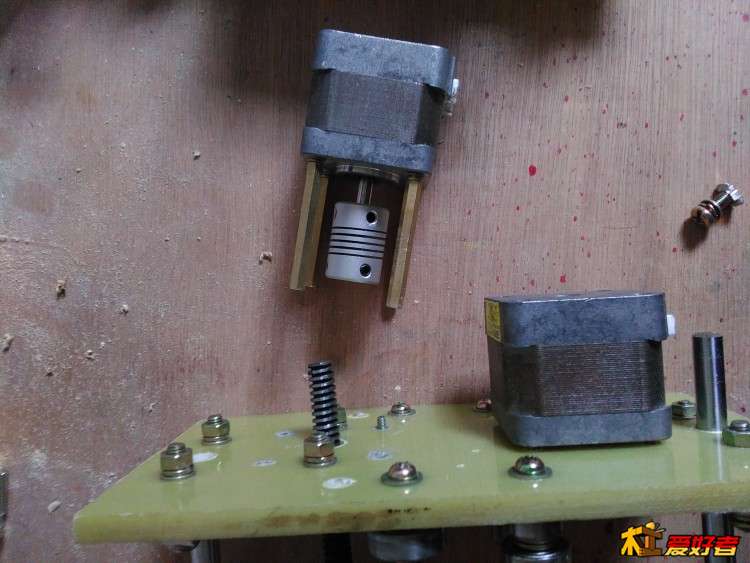

y轴步进电机
-
-
-

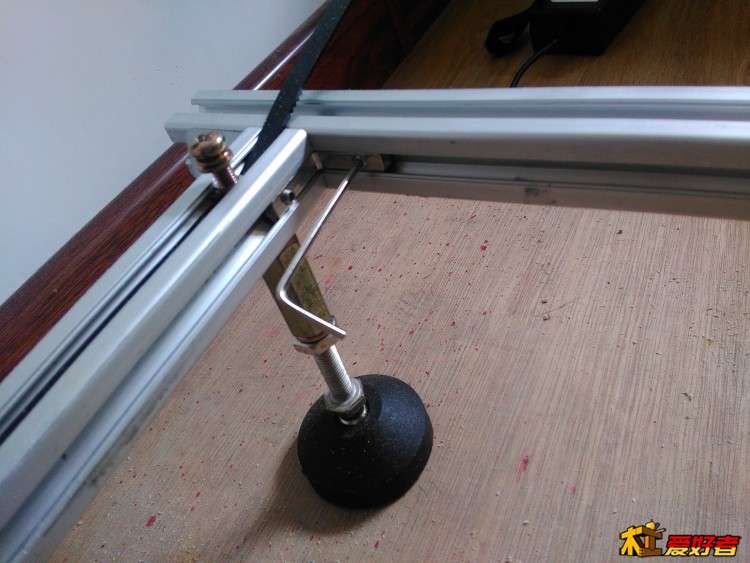

支腿照，可调高度
-

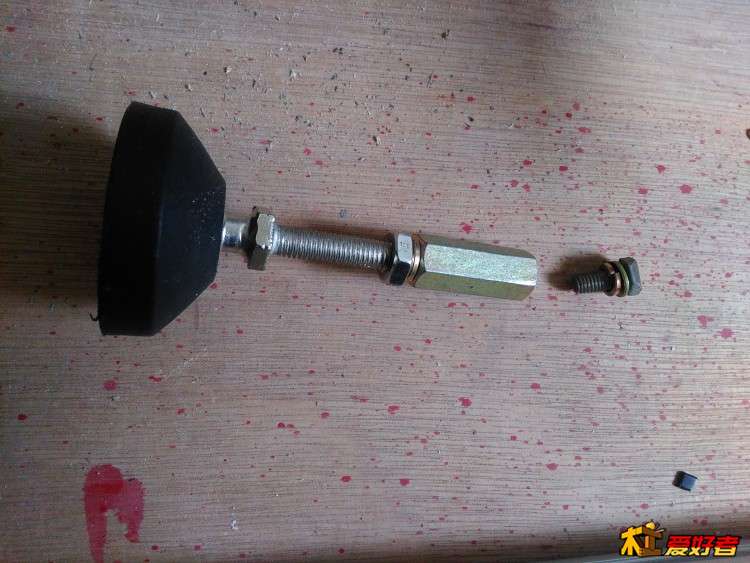

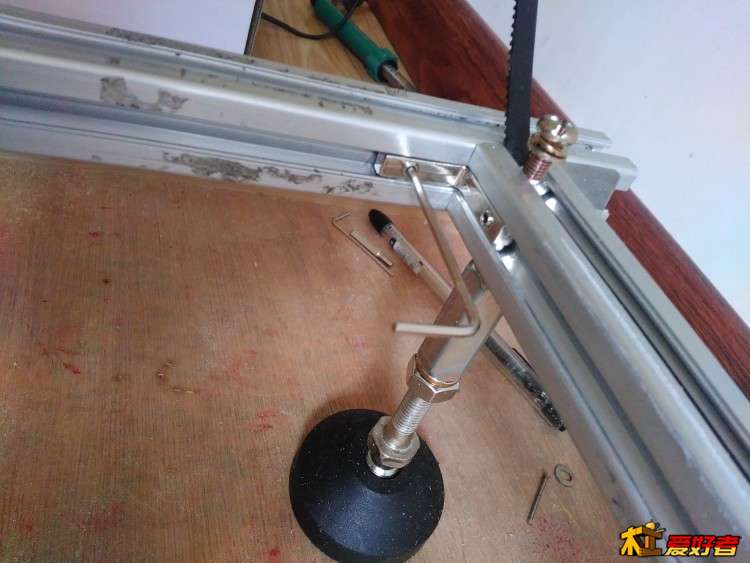

支腿
-
支腿
-

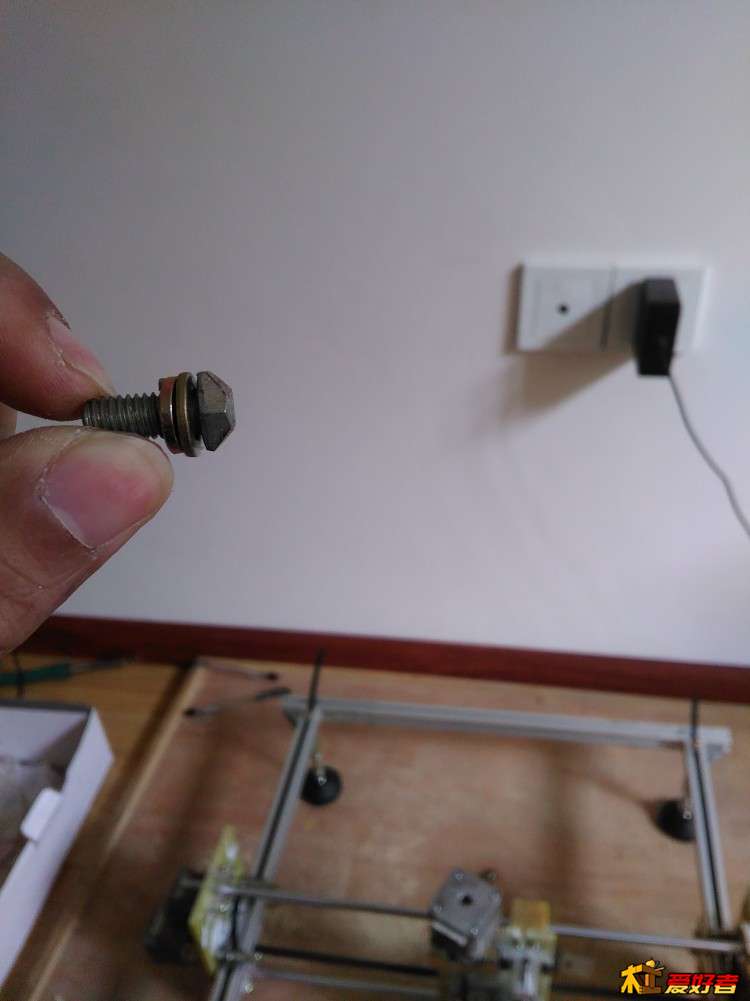

支腿螺母加工
-

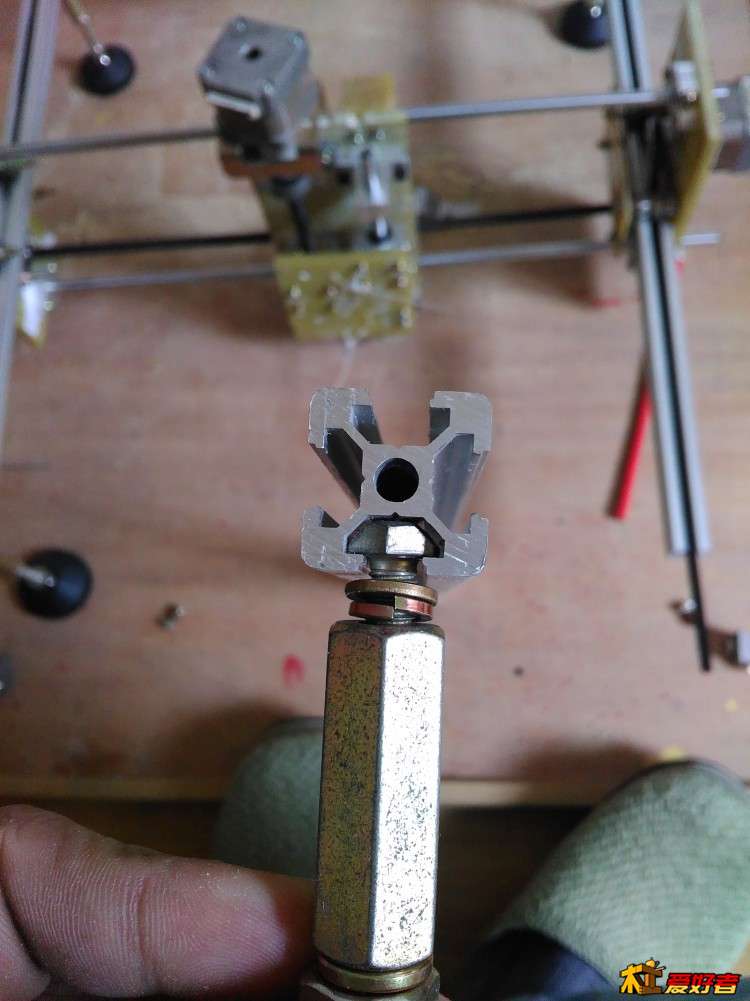

支腿螺母
-

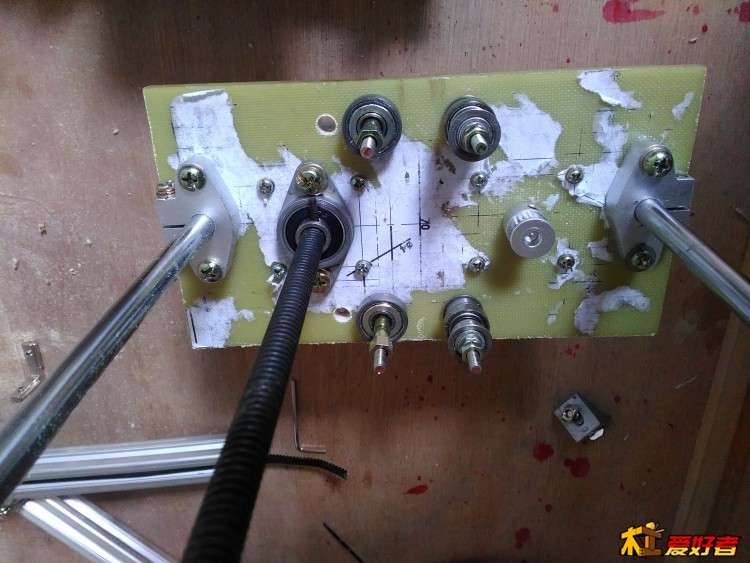

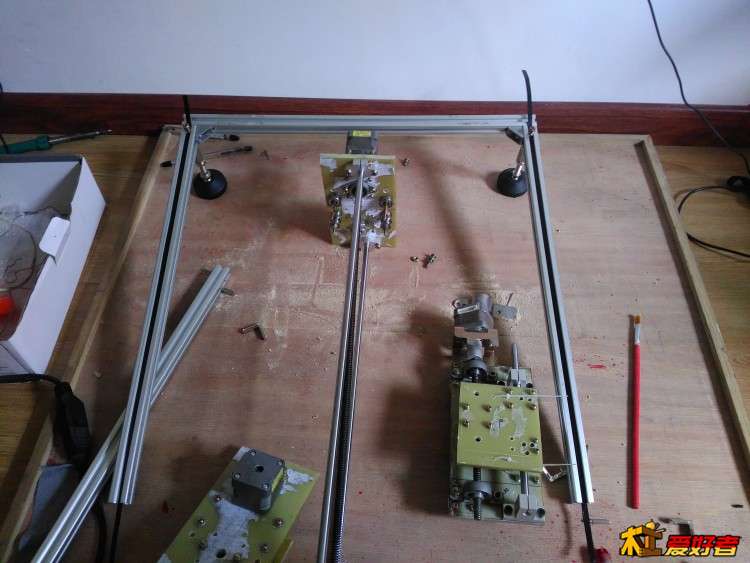

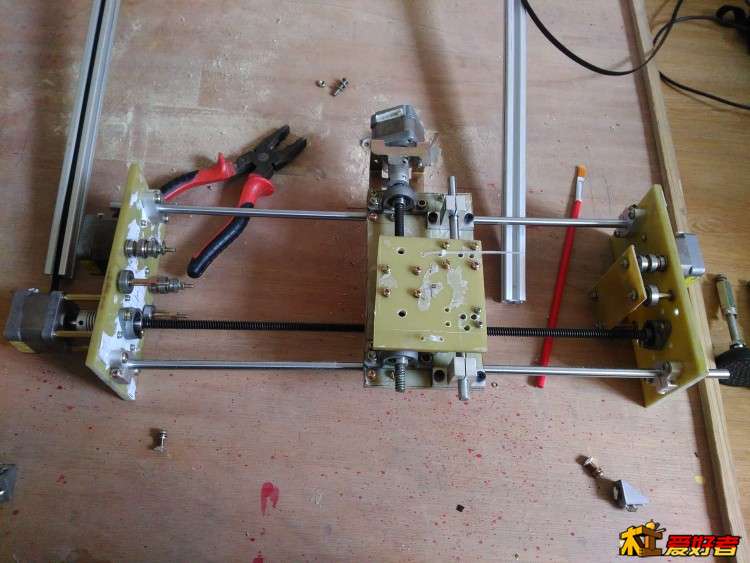

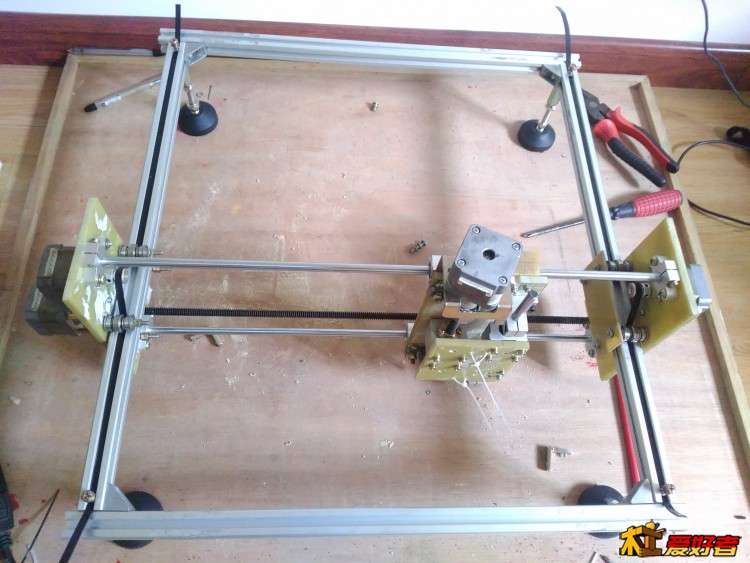

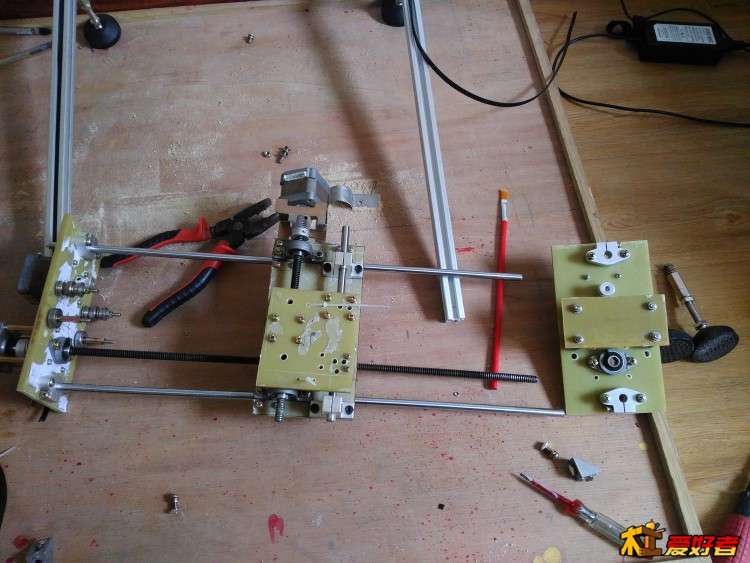

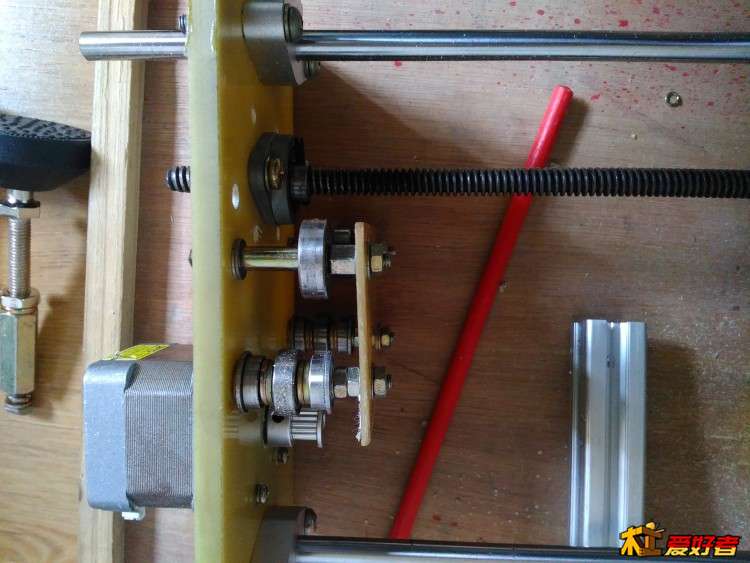

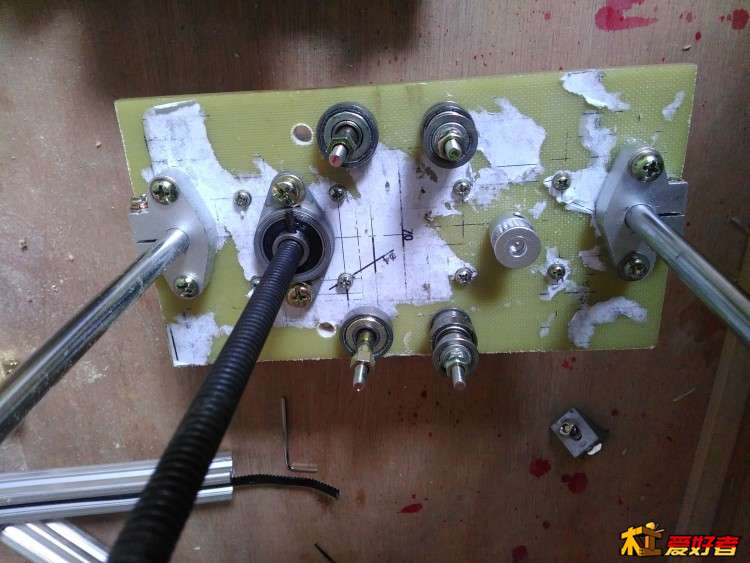

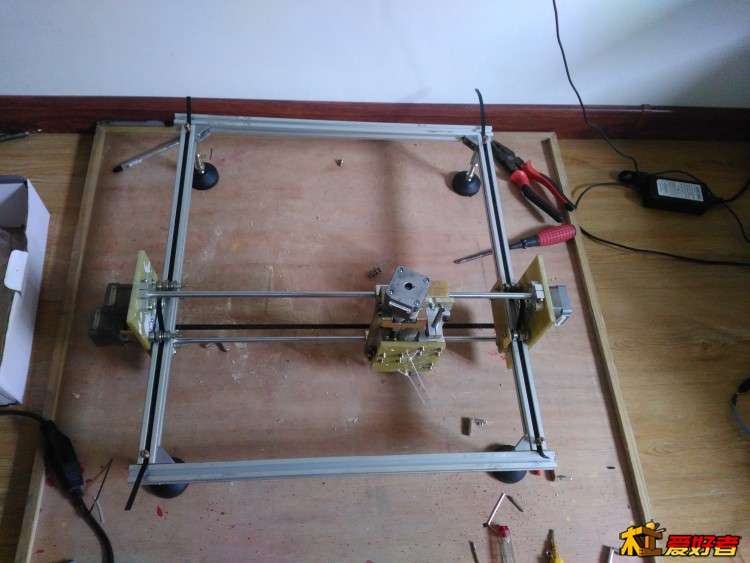

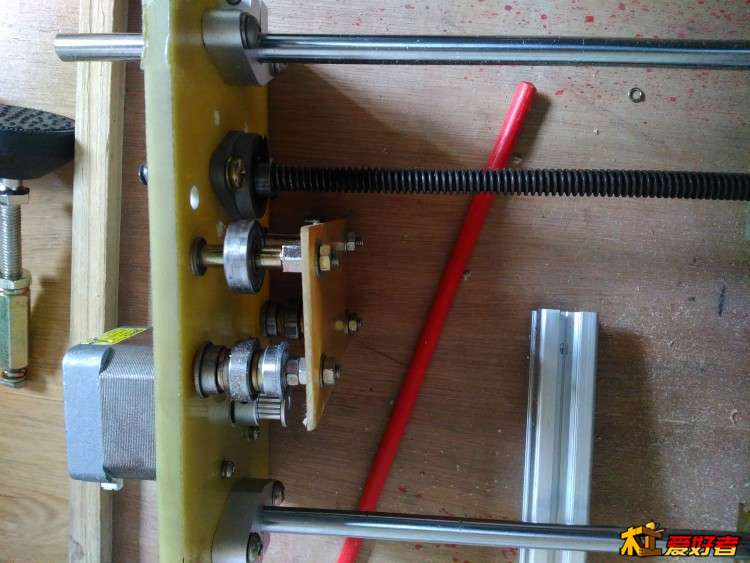

组装
-
组装
-
组装
-
组装
-
组装
-
组装
-
组装
-
组装
-
组装
-
组装
-

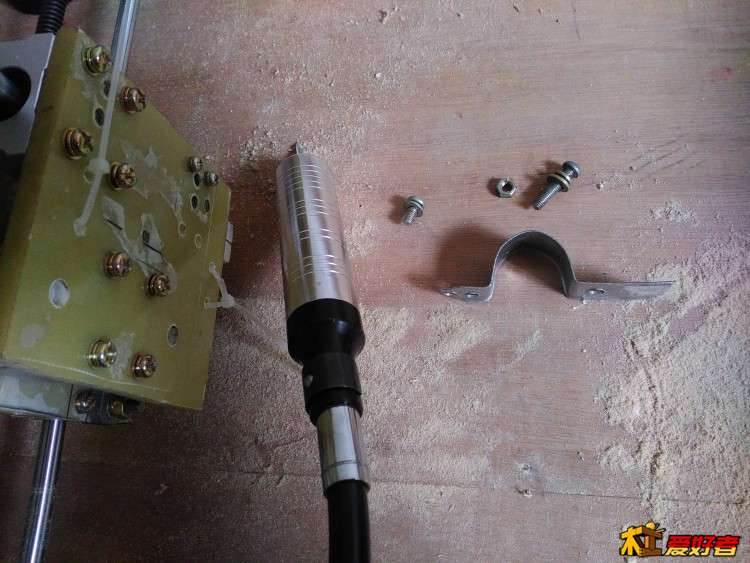

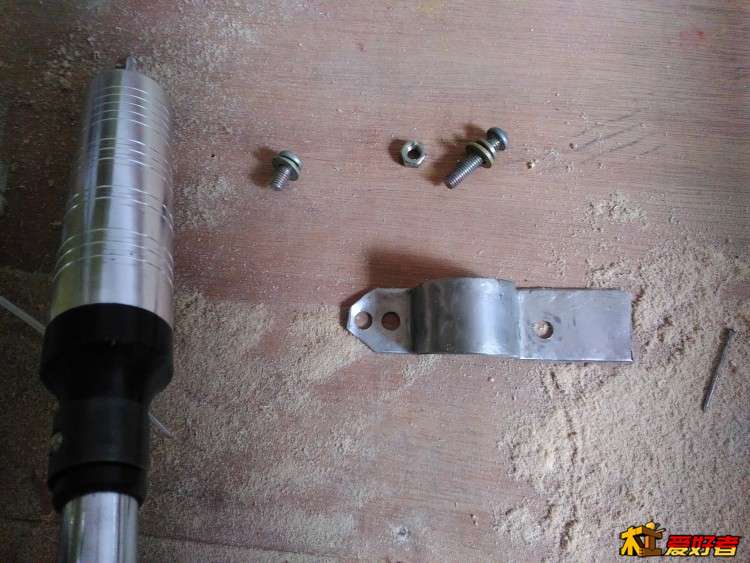

主轴安装
-
主轴安装
-

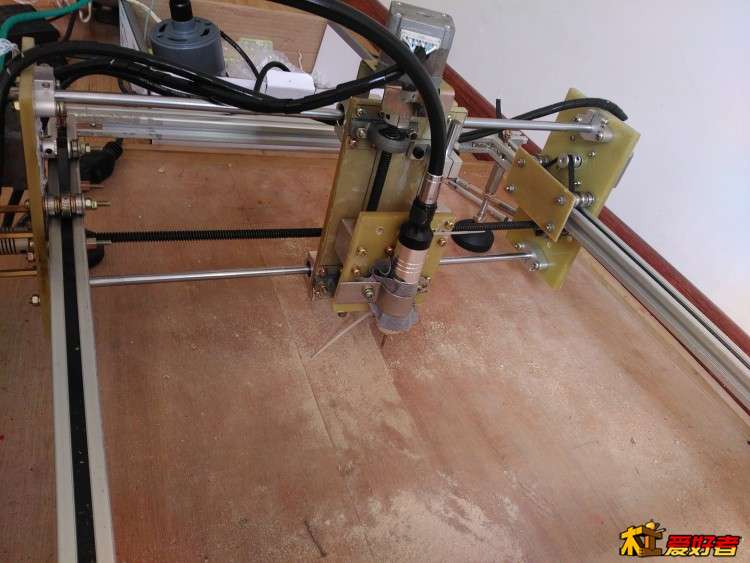

完工
-

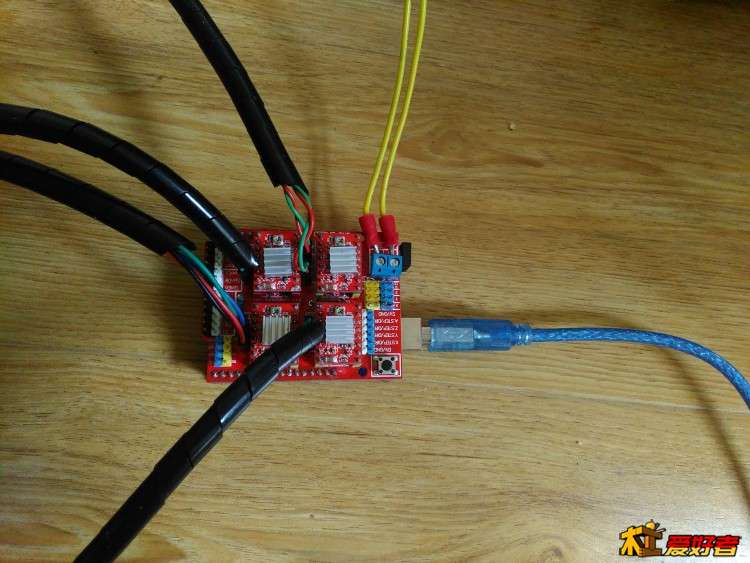

控制板，GRBL
