图解铝板机制作过程，合理设计一样能做的更好

hzssw · 发表于 2017-1-28 14:03:25

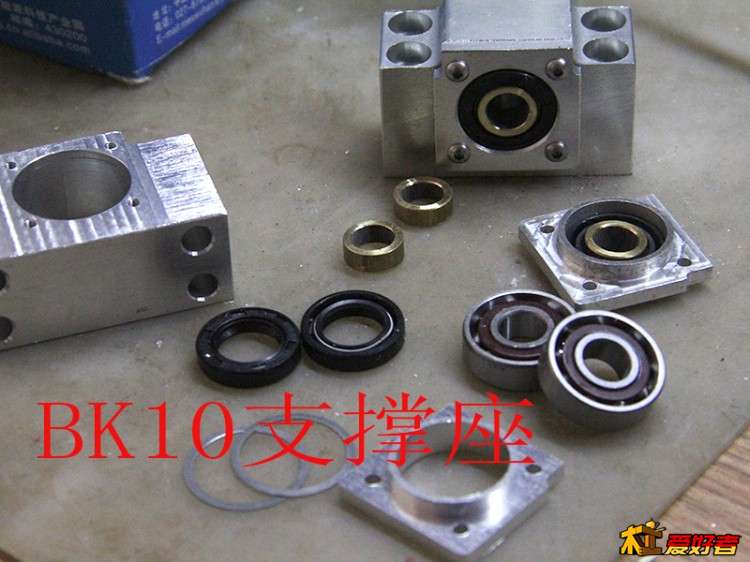

很多人对铝板机器制作都会摇头，泼以冷水；确实市面上的铝板机器也很难入法眼；很多机器都是偷工减料，连起码的支撑座都不舍得使用；更何况在设计理念上更是以堆积的方式安装，累计装配误差可想而知了；

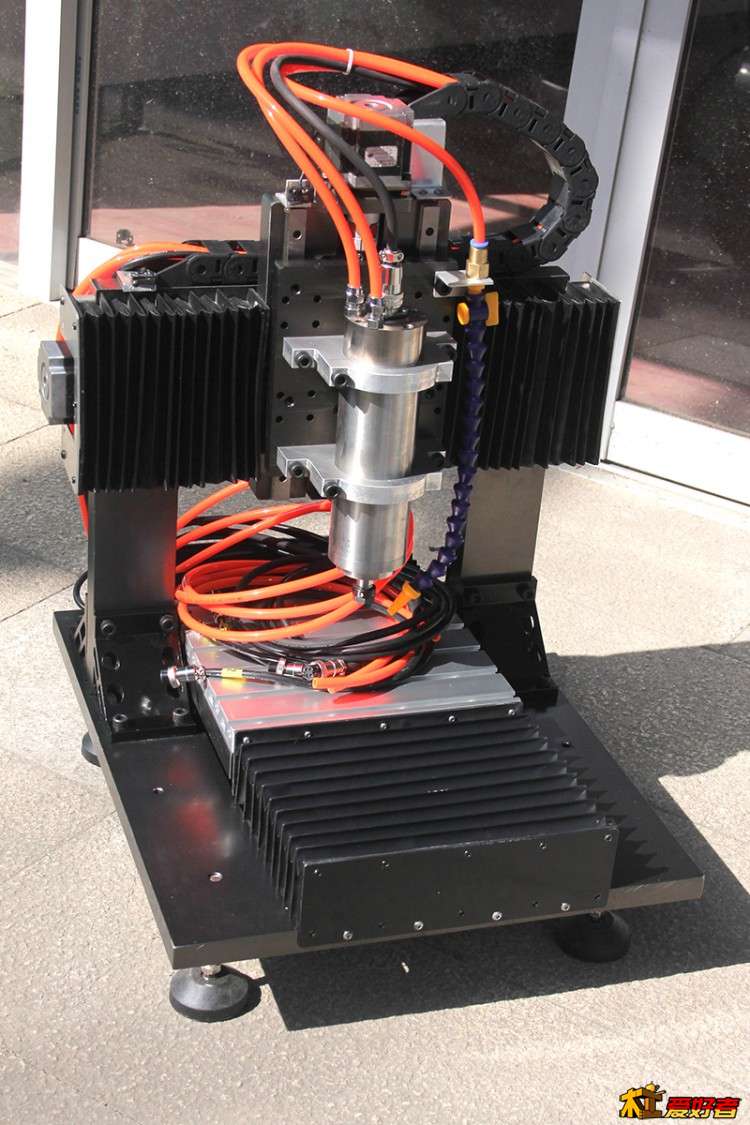

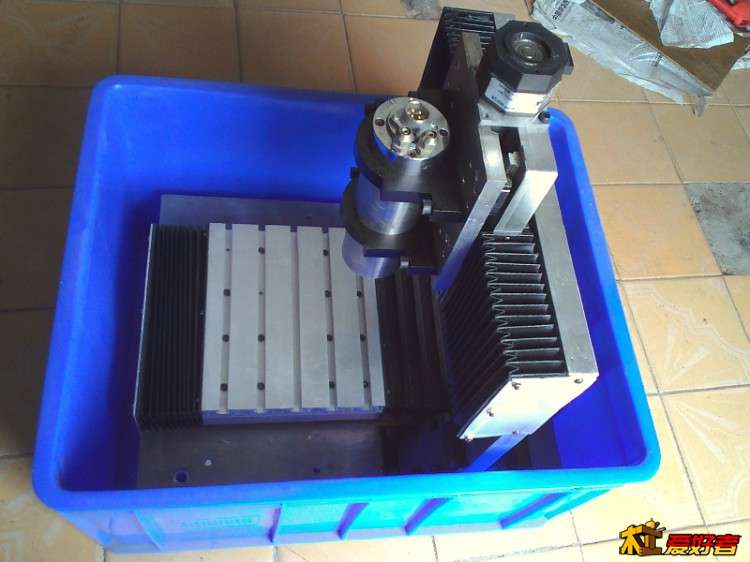

今天是新年第一天，我把我自己制作设计的铝板机器图解一下，给更多想自己做机器的木友做个参考，合理的设计铝板机一样能做的更好；

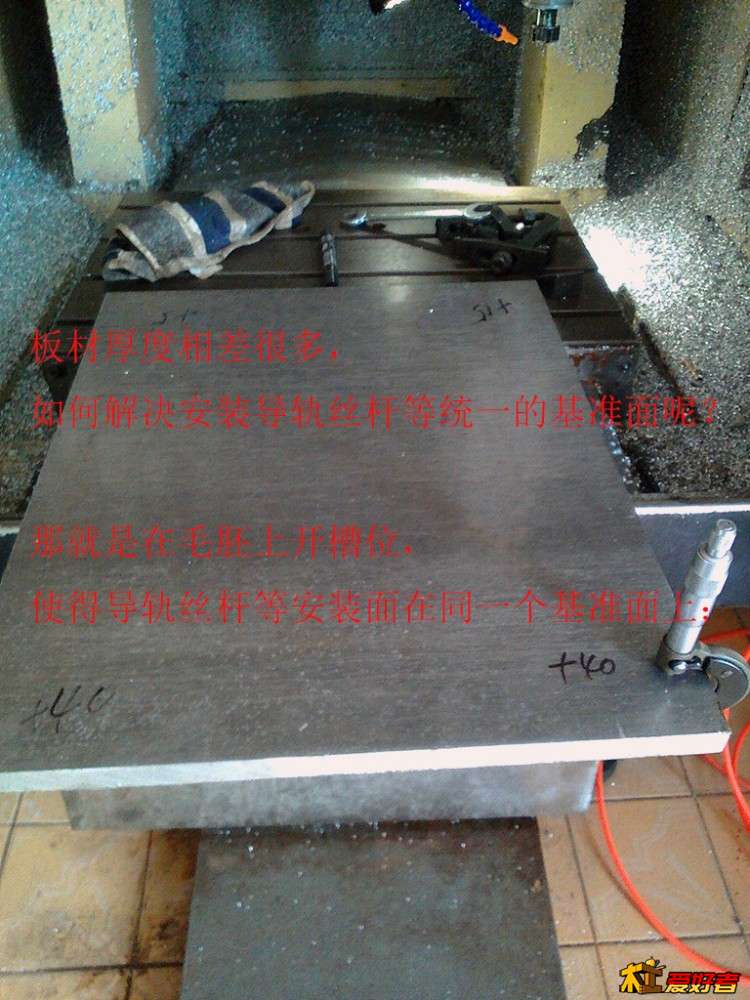

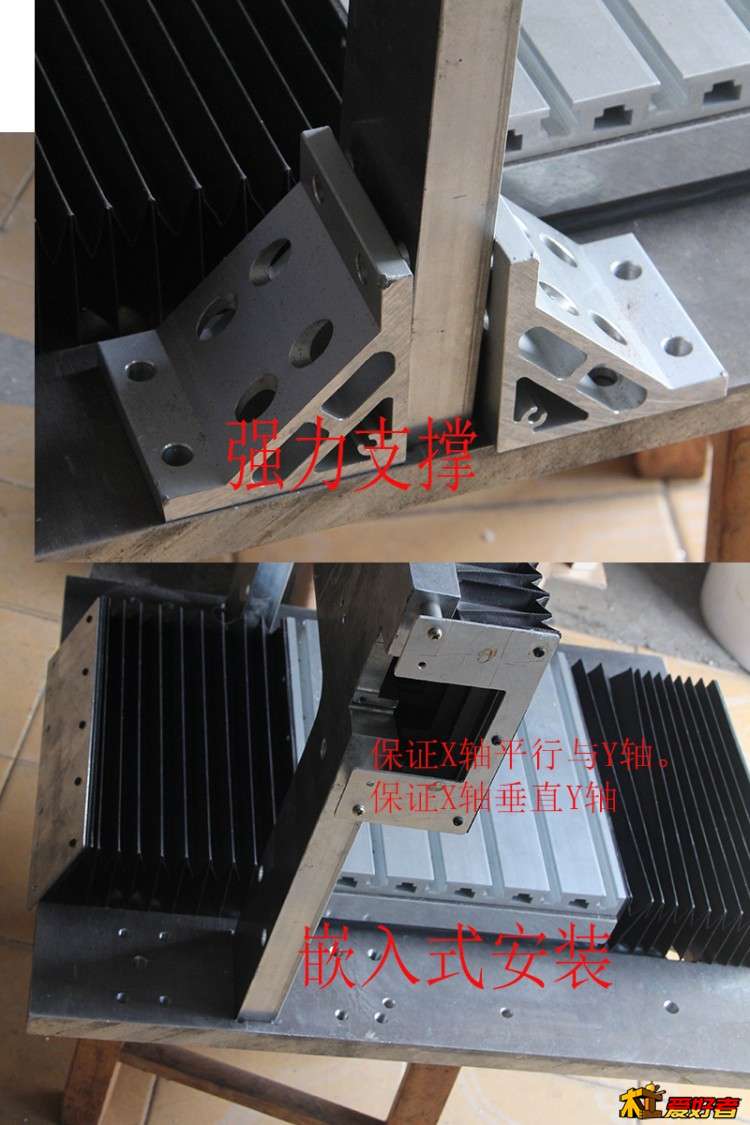

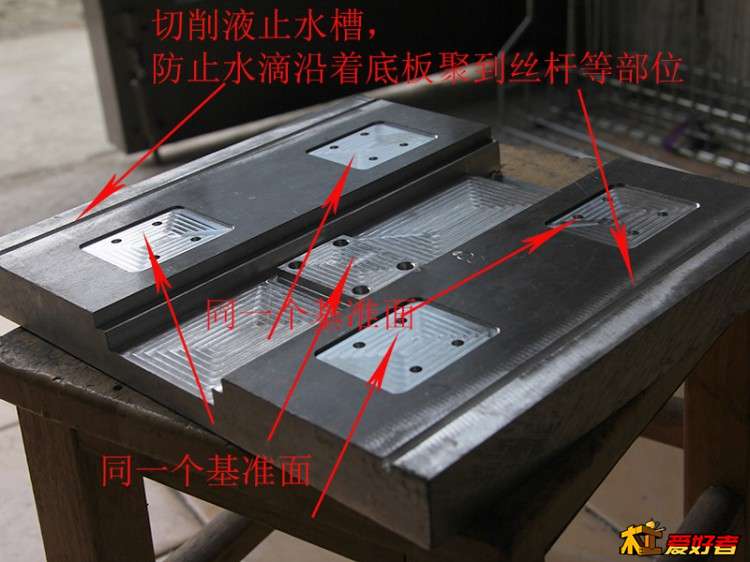

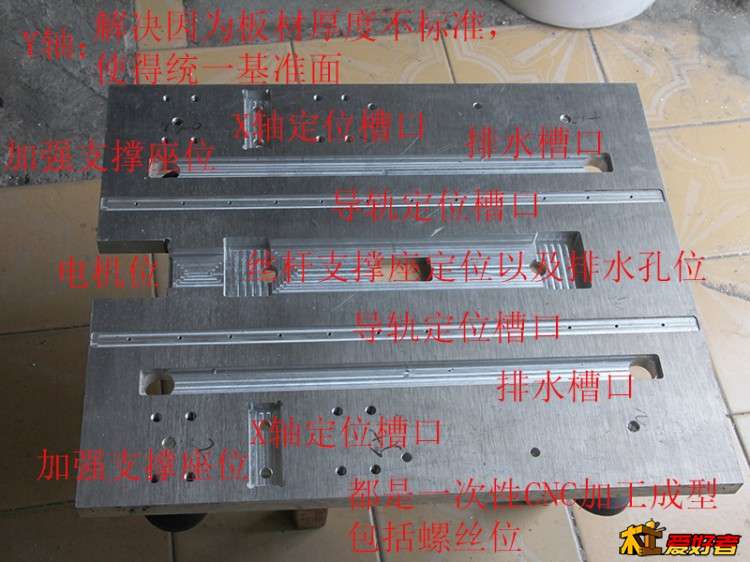

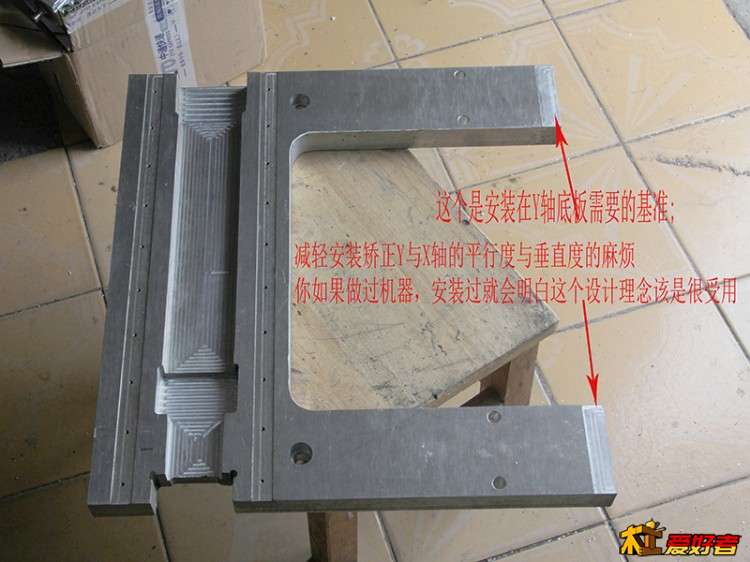

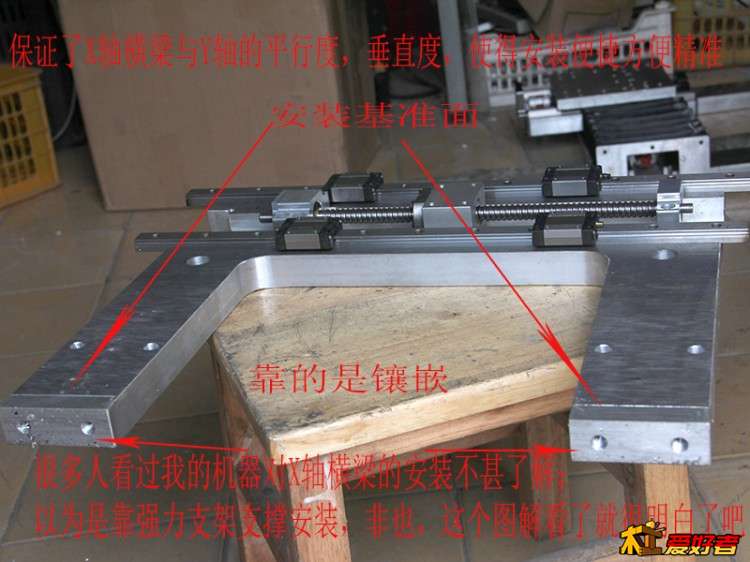

机器设计前一定要考虑好基准面，以这个基准面来做每个安装零件，为后期调试安装少走弯路；

还是那句话；做适合自己的雕刻机才是正道，别盲目的听铝板机什么什么的。。

更多帖子请搜我ID，原文http://www.zuojiaju.com/thread-589013-1-1.html

大家看图解说吧

hzssw · 发表于 2017-1-28 14:05:55

本帖最后由 hzssw 于 2017-1-28 14:25 编辑

沙发自己做

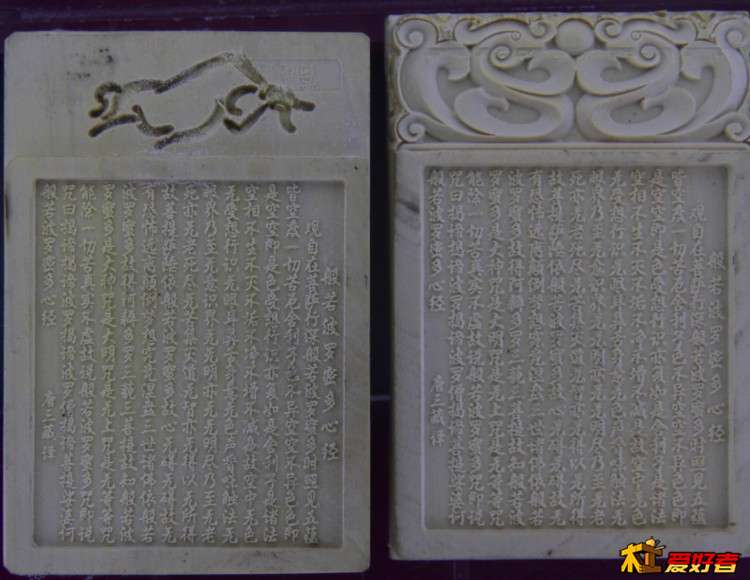

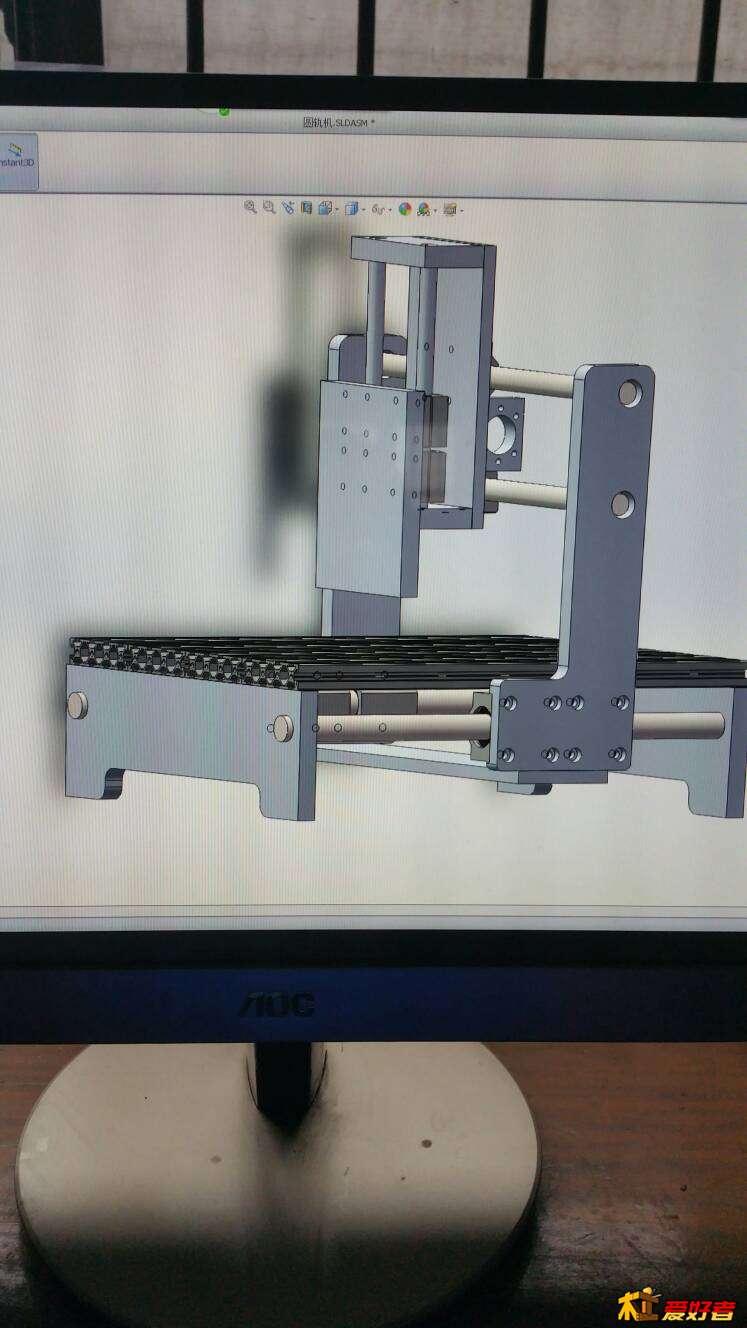

所有设计制作都是在ARTcam做的

46牌子

dy电工 · 发表于 2017-1-28 14:30:11

看上去好厉害的样子做下来成本有多高？

雕刻机之神 · 发表于 2017-1-28 15:08:32

母鸡做好了也准备做个小鸡鸡，个人感觉用铝的话还是用圆轨吧，铝本身也是木桶效应的短板。

ljzh · 发表于 2017-1-28 15:11:35

太好了，学习！成本要多少米

性情中人001 · 发表于 2017-1-28 15:51:52

厉害

性情中人001 · 发表于 2017-1-28 15:52:14

这样的一套配好要多少钱啊？

lvsq · 发表于 2017-1-28 15:57:12

立柱和底板加点肋，还有提升空间

木有嘟嘟 · 发表于 2017-1-28 16:38:57

看起来很不错，还是有设备来自己做的机子才是硬道理，请问有tb店不

one486 · 发表于 2017-1-28 16:45:05

Hi一笑 · 发表于 2017-1-28 16:52:45

对铝也情有独终，好加工，我喜欢

空壳、 · 发表于 2017-1-28 17:58:00

楼主板材在哪买的能否分享下，谢啦

dgpower · 发表于 2017-1-28 19:21:33

大神啊，请收下我的膝盖！
不知道有没有TB店？想入坑

顺便祝各位木友鸡年大吉

漫岳 · 发表于 2017-1-28 19:41:59

楼主是做店的么？

木匠老学徒 · 发表于 2017-1-29 08:47:30

牛逼啊！！！我佩服！！！
