18V的充电工具接24V的外置电源有什么问题吗?

inface · 发表于 2007-5-3 20:58:40

呵呵，不明白你搞那么个复杂东东干什么。
要改不是不可能，但是我同意太阳鱼的观点，直接改电路，而不是外加一个"电暖器"。
开个小玩笑，从图片中可以看出，这个电源是Ericsson出品的用于通信设备的蓄电池后备，它很可能不是单独工作的，如果短时间使用也许可以，但输出的电压是多少就不好说了，如果长时间工作，天知道会有什么后果。
再者，这个电源的输出电压很有可能不是24V，而是27V，换句话说，在50%的负载下它的电压也许很高。
当然，改是肯定可以的，回头你把电路板照几张清晰的照片传上来吧。
不过，我声明一句，对于改动所造成的任何后果，都不要找我哟！

妞妞是条狗 · 发表于 2007-5-4 00:21:10

高手来了！！！PANXIAOSHEN 说的！听你这么一说！果然是高手！！

inface · 发表于 2007-5-5 16:50:00

高手不敢当

不过要修改这个电源可能真的需要花费些功夫，比如说，你有可能找不到220V电压的插座哟！嘿嘿

妞妞是条狗 · 发表于 2007-5-5 22:29:56

电源到了！！真是个好东西！！做工非常扎实！！可就是按卖家说的方法接线，还没法工作！！等待联系！！

inface · 发表于 2007-5-5 22:59:35

晕,卖家跟你说怎么接线的?

西岸电子 · 发表于 2007-5-5 23:20:23

这类电源要外围控制的

妞妞是条狗 · 发表于 2007-5-7 00:26:19

请教楼上！！！请具体些！这是INFACE在网上找到的！

妞妞是条狗 · 发表于 2007-5-7 00:26:51

http://www.rudius.net/oz2m/ericsson_rectifier.htm

kennyxue · 发表于 2007-5-7 11:13:50

看起来, 还需要另外的控制电路才可以正常工作. 有些小麻烦.

inface · 发表于 2007-5-7 15:02:07

不知道你的电源修好没有，

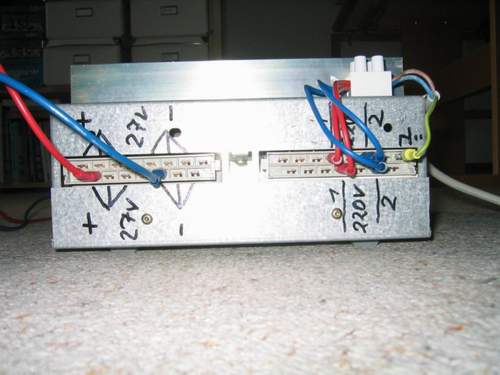

1、先按这个图接线

inface · 发表于 2007-5-7 15:04:07

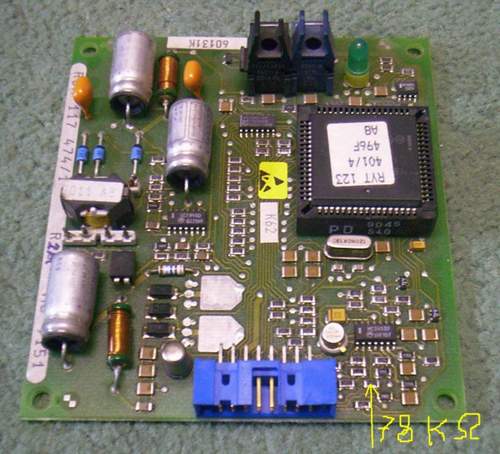

2、将主控板上这个78K的贴片电阻换成100K的

inface · 发表于 2007-5-7 15:06:16

3、如下图所示，将电压传感这条线打断，并接入电阻。

inface · 发表于 2007-5-7 15:08:24

4、然后，你可以调试电源了。
注意：先不要接负载，可以空载，用万用表检测输出端电压，并调整可调电阻以达到你所需要的电压值。并且最好在输出端串接一个合适的保险！！！

Good Luck!

yxy · 发表于 2007-5-7 16:24:06

高，实在是高

piggybac · 发表于 2007-5-7 20:06:12

牛人啊！
