一个很简单的方法改G代码使四轴圆心基于Y轴上的坛友解决问题

歪歪猫

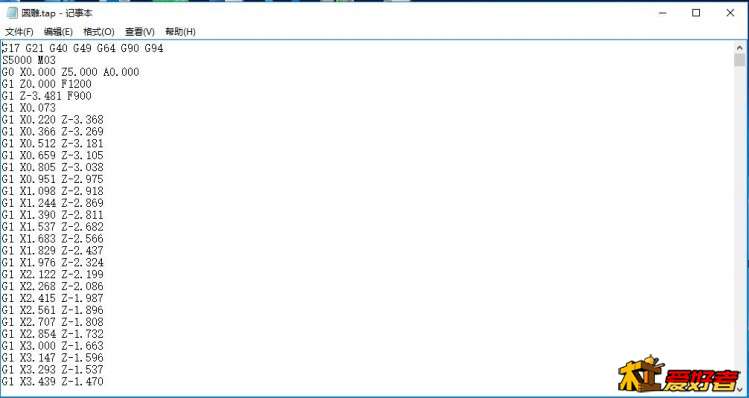

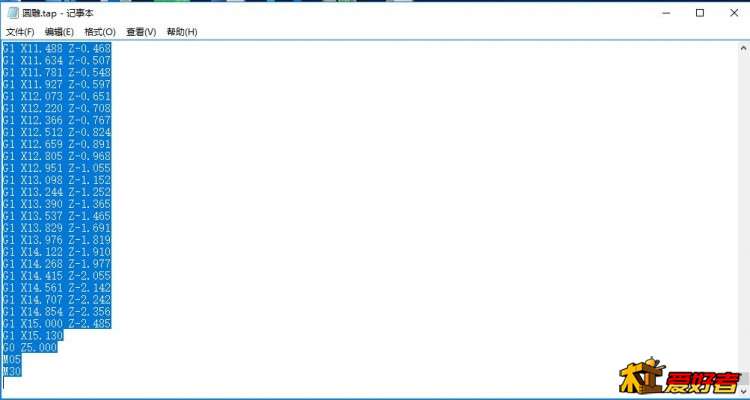

我发现现在很多四轴圆心基于Y轴上的。由于很多机器宽度比较小，X轴放不下四轴，所以很多机器都是采用了圆心基于Y轴，我的也是，这样就有一个问题，因为我们用DP出的G代码都是圆心基于X轴，也就是里面只有X轴为行进路线，但是我们机四轴确实以Y轴为行进路线的。这样就出现了问题，很多玩家都是自己改G代码，但是有的是更换XY轴的线，但是这样很麻烦。开始我也这么做，后来我发现其实有个方法很简单，这个其实是一种文字编辑方法，就是问题替换来修改G代码。首先把G代码用记事本格式打开 图一

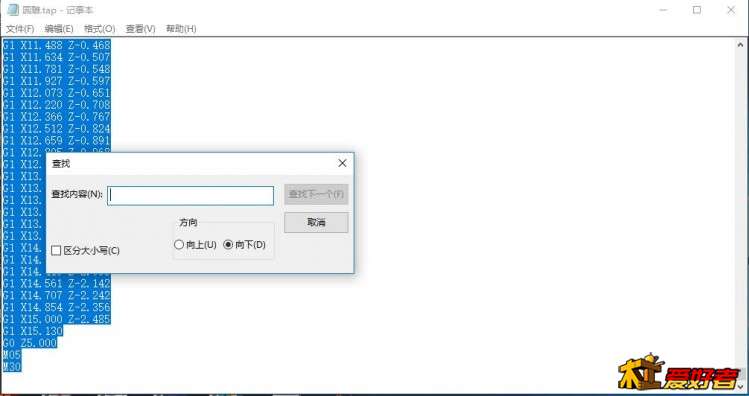

然后在编辑中选择查找在。图二

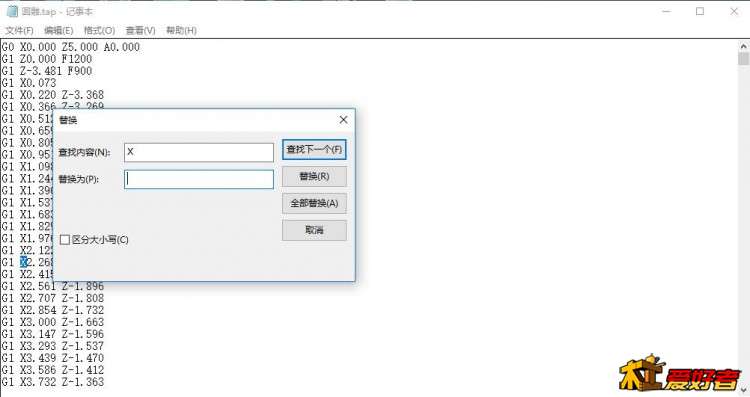

在框里输入X点击查找。然后选择替换。图三

可以看到上面一个是X。在替换框里输入Y点击全部替换，系统就会把X全部换成Y。图四

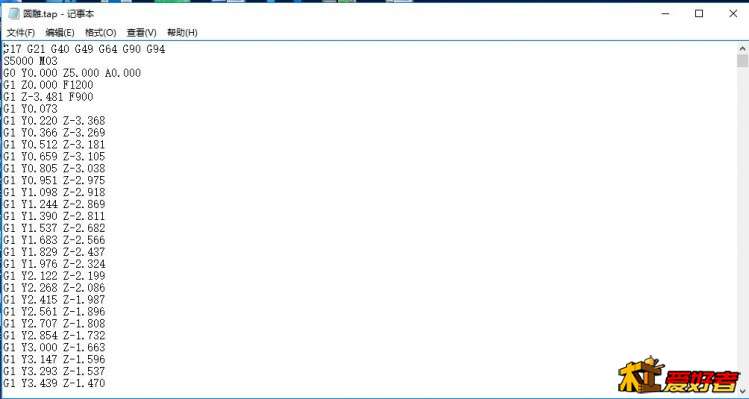

这样我们就可以看到所有的刀路都是基于Y轴为中心了。因为四轴雕刻本来就用不到Y轴。其实四轴用的刀路也是只有3路。只不过Y轴变成了A轴。这样我们就可以竖过来雕刻圆雕了。这个方法我只试过纯圆雕，其他的没有测试过，所以如果有错的地方还请指正。

maliang

还是DP简单

铁刀

哪里要那么麻烦，把雕刻机y轴和x轴掉换设置就行了

miwsun

铁刀 发表于 2017-1-26 08:53
哪里要那么麻烦，把雕刻机y轴和x轴掉换设置就行了

求指教，我现在就遇到这种问题。

ma286hp386

这种方法没更换xy简单

miwsun

ma286hp386 发表于 2017-1-26 10:49
这种方法没更换xy简单

请问如何更换xy O(∩_∩)O谢谢

8090

miwsun 发表于 2017-1-26 10:43
求指教，我现在就遇到这种问题。

X、Y轴连接线插头拔下来互换位置插上就可以了，我就是这样做的，在山东遇到一个机器X轴放不下A轴，把两个轴的插头互换就行了。

歪歪猫

是的换XY轴很简单，但是你要注意一个问题，就是你经常拔插XY轴会时间长了还会出现插头松动，或者线头掉等问题，我这个虽然有一点麻烦，但是我不换轴就可以解决。你如果雕平面还是需要换XY轴。我是在刀路上面解决而不动机器，如果你机器XY轴不容易换呢。

Super169

这是基於完全假四轴的刀路, 但有些软件, 虽然 Y 轴不变, 但还是会生成几句有关 Y 轴的刀路.
安全的做法, 是先把 X 转成其他特殊符号 (例如 "|"), 再把 Y 转 X, 然後 特珠符号转 Y.
再安全一点, 先搜一次是否有 I,J,U V, 有的话就要同时把 I 及 J, U 及 V 都转换, 那就更安全了.
不过, 一般转轴的刀路, 很少会用到 I,J,U,V, 需要修改的机会很低.

ma286hp386

miwsun 发表于 2017-1-26 11:16
请问如何更换xy O(∩_∩)O谢谢

噢，玩机多久了？
把x与y轴的电机连接线调换下，就是把x轴的电机连接在y轴上就拉

ma286hp386

我机器x与y电机调换后使用三年了，浮雕圆雕从来没有换回来过

trm999

四轴联动换不了
