橱柜篇
现在我要画一整套下柜的图纸包括解析图各位看官请稍后因为图纸我要现做尺寸我也要现标记出来一步步教你怎么做整体橱柜的柜体

lyxiaocheng · 发表于 2017-1-25 17:48:20

lyxiaocheng 发表于 2017-1-25 17:44
9 s% W7 f3 n. Q+ B% c! |1 t5 \橱柜篇 R2 r8 e7 |7 A% i
现在我要画一整套下柜的图纸包括解析图各位看官请稍后因为图纸我要现做尺寸我也要现标记出来一 ...

橱柜篇

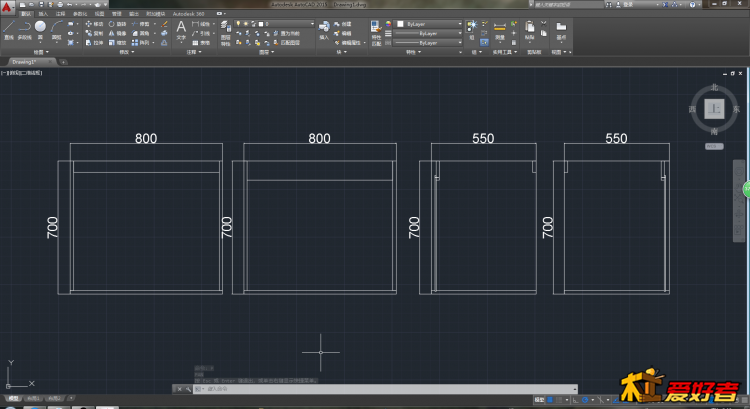

图纸上是一个下柜高度700（加上100mm地脚就是800mm高度）宽度是800毫米的下柜柜体
可能有点-朋友看出来了有的朋友有些迷茫这是什么鸟？我来解释
从左至右这是同一个下柜柜体的前后左右面
现在我来一个一个标记每个面的图纸尺寸和加工方式包括下料

lyxiaocheng · 发表于 2017-1-25 17:52:40

橱柜篇

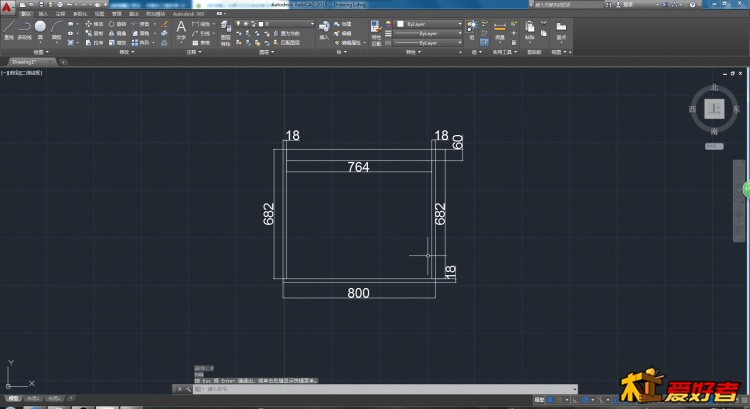

大家请看这是以上图纸上的第一张图也就是正面角度看到的在这里我详细的标记了每一个尺寸

lyxiaocheng · 发表于 2017-1-25 18:10:58

橱柜篇
从左至右依次标记了8个尺寸可这不完全是整个柜体的全部尺寸因为这是一个面不是侧面所以我们不知道它的宽度或者叫深度尺寸这也就是我第一次发了四面角度的图纸含义了因为里面包含了左右的尺寸
宽度大家可拉上去看一下是550毫米那也就是说18mm是我使用做柜体的板材厚度 682mm是左侧侧板高度那么宽度就是550 底板我标记的是800mm然后还是550mm宽度右侧侧板同左侧侧板是同样的所以还是682毫米高度550毫米宽度下面就是前拉条尺寸了为什么我还要标记板材厚度呢因为这个牵扯到拉条因为拉条是在柜体两个侧板之间夹起来安装的所以我们要特殊用心找尺寸我比如说我现在标记的拉条尺寸是764长度宽度60毫米那如果我们做出来的拉条是60毫米宽度但是长度变成了763或者说是762 那我们的门板是不是也要跟着做斜长方形的了要不然无法关闭柜门啊差两毫米倒是也能关上无非缝隙不美观罢了但是自己做就要做到出色别配不上你自己的野心别辜负了家人对你成品的期待
以上我是解释的柜体正视图扒料详单
品名       长             宽                板材厚       单位
左侧板    682             550             18             毫米
右侧板    682             550             18             毫米
底板       800             550             18             毫米
前拉条    764             60                18             毫米

lyxiaocheng · 发表于 2017-1-25 18:21:45

橱柜篇
从左至右也是依次标记了8个尺寸可这也完全是整个柜体的全部尺寸因为这是后面不是侧面所以我们不知道它的背板安装开槽具体尺寸位置另外也没有背板的高宽度尺寸
宽度大家可拉上去看一下第一张四连排图纸是550毫米那也就是说18mm是我使用做柜体的板材厚度 682mm是左侧侧板高度那么宽度就是550 底板我标记的是800mm然后还是550mm宽度右侧侧板同左侧侧板是同样的所以还是682毫米高度550毫米宽度下面是后拉条尺寸为什么我还要标记板材厚度呢因为这个牵扯到拉条因为拉条是在柜体两个侧板之间夹起来安装的所以我们要特殊用心找尺寸宽度是100毫米长度是764
以上我是解释的柜体后视图扒料详单
品名       长             宽                板材厚       单位
左侧板    682             550             18             毫米
右侧板    682             550             18             毫米
底板       800             550             18             毫米
前拉条    764             100             18             毫米
