轴套适配底板DIY——打孔器在雕刻机上的应用

BOSCH-1300ACE · 发表于 2010-10-21 10:14:27

不错呀

滂沱大雨 · 发表于 2010-10-21 10:17:50

接下来是打沉孔，一定要打在中心孔径大的一面，千万不要打反！

沉孔的深度要以埋进螺丝头少许为限，并且四个孔尽可能深度一致。

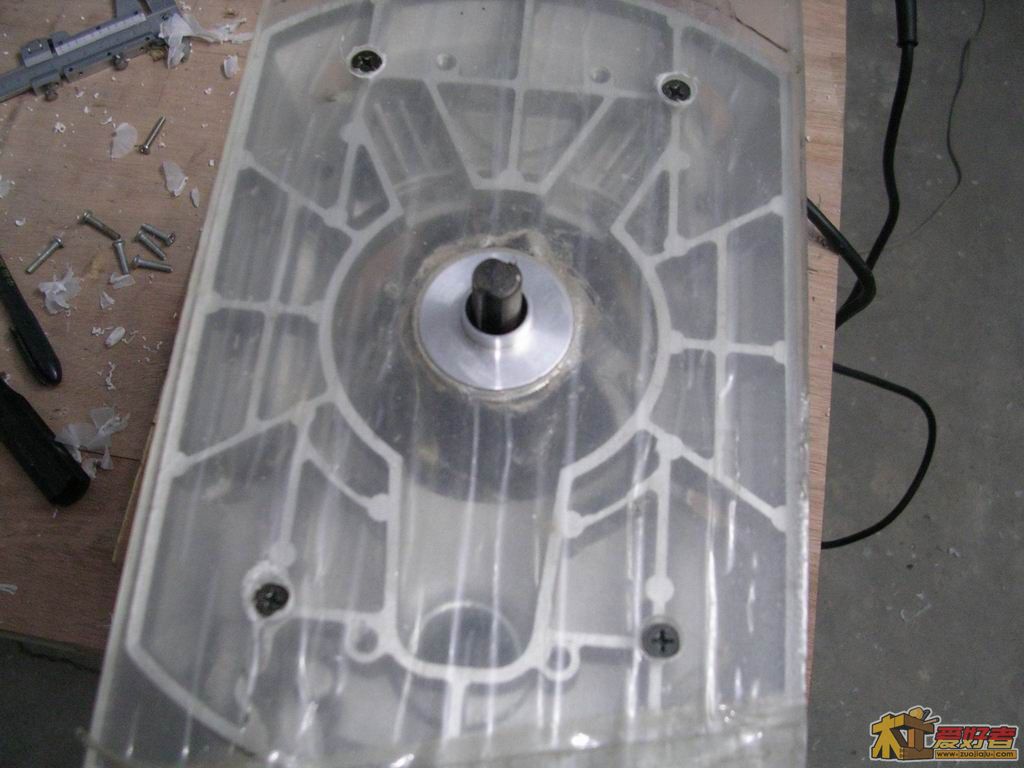

再装上试一试。不要怕麻烦，多比划有好处。

滂沱大雨 · 发表于 2010-10-21 10:30:53

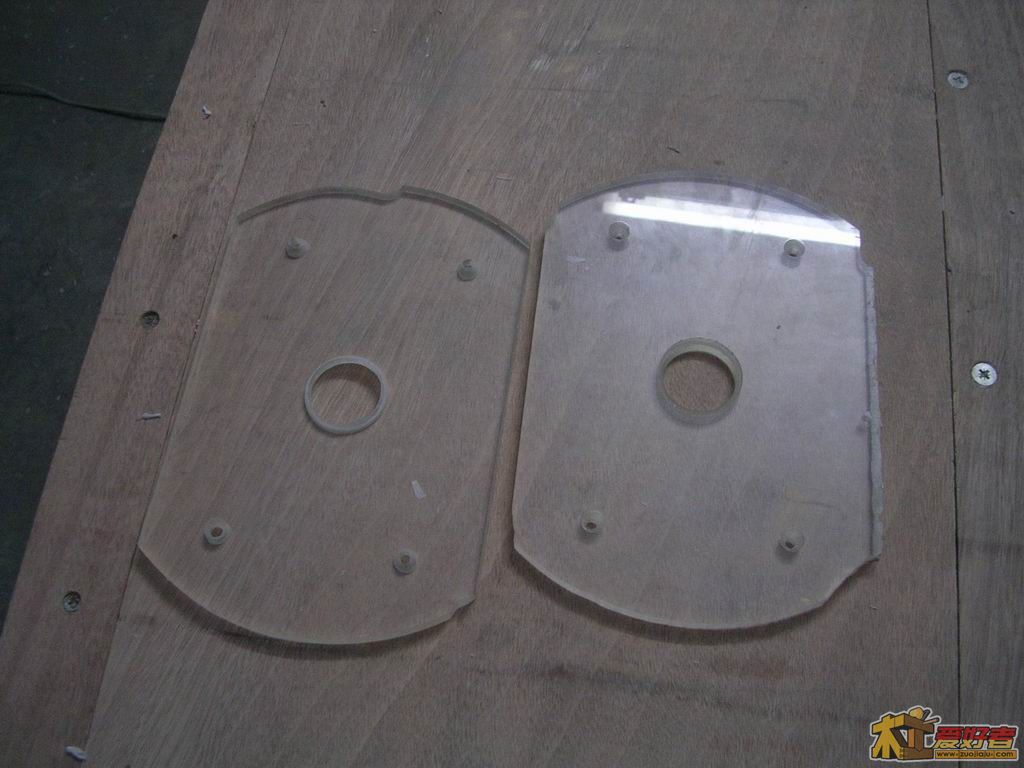

至此，主要工作就结束了。是不是剩下的非主要工作就不重要了呢？答案是否定的。“主要”和“重要”是两个不同的概念，非主要工作做不好同样会前功尽弃。——看看前天晚上被我废掉的两块底板！

怎么样？有何感想？
左边的一块是修边时没有固定好，修的过程中工件与模板之间滑动，以致残废；
右边的那块是修边前没有切去多余的部分，就在即将完工的时候发生崩边，碎掉了一角，也成残废了！

滂沱大雨 · 发表于 2010-10-21 10:33:59

要奋斗，就会有牺牲。
为有牺牲多壮志，敢教日月换新天。

滂沱大雨 · 发表于 2010-10-21 10:44:00

吸取前天晚上的教训，修边前先把多余的部分用曲线锯切去。

固定也是个大问题。这次打算把工件和模板（也就是原底板）摞在一起用螺丝钉拧在砧板上，这样就稳当了。
但原底板是个“罗锅”，背上有一块环形凸起，并且修边刀轴承下面也有个螺丝凸出，需要有空间容纳。

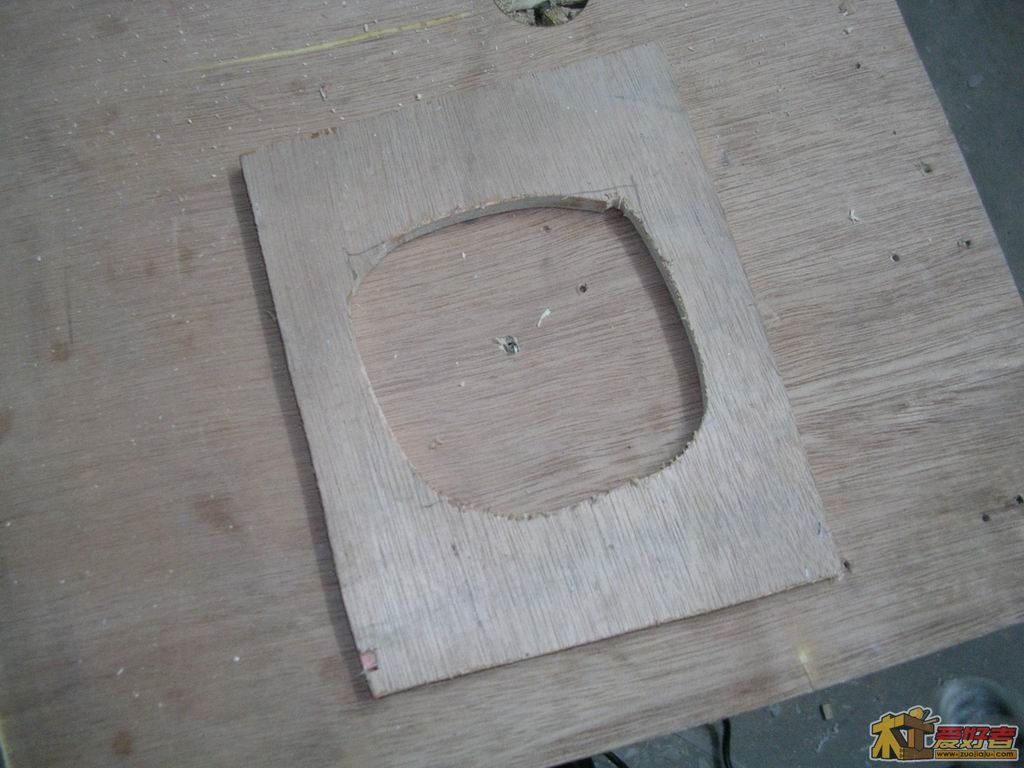

办法是做个“床”。如下图：

滂沱大雨 · 发表于 2010-10-21 10:48:21

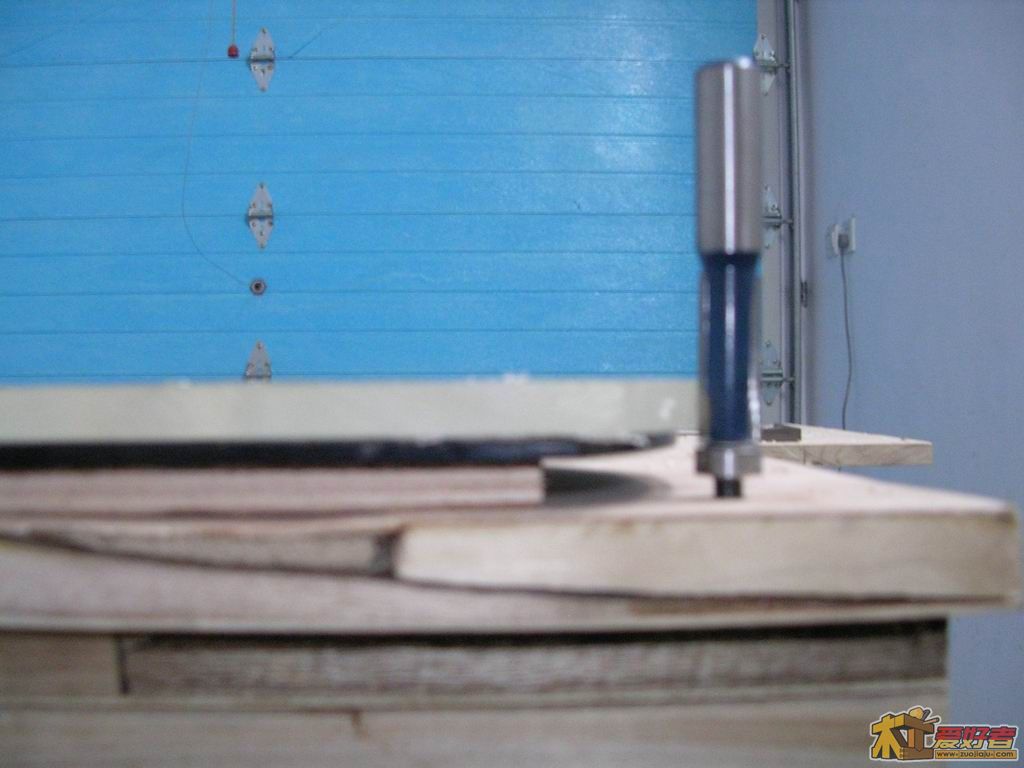

上床，用螺钉拧紧，用修边刀转圈比划一下，看空间是否够用。

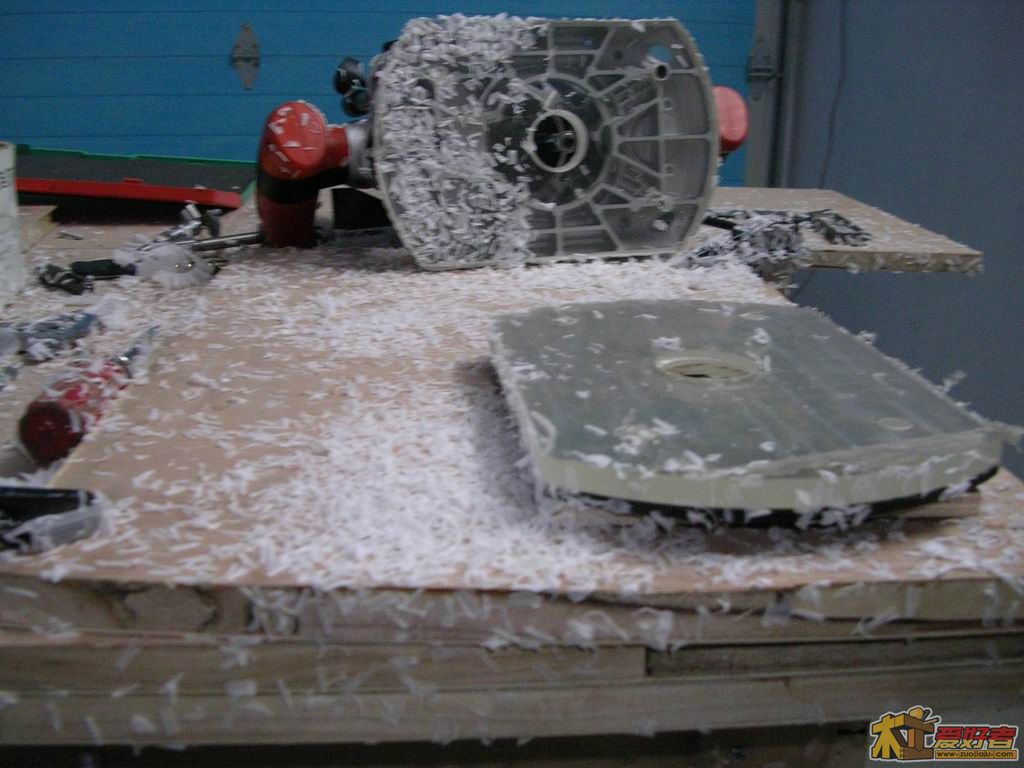

一场“鹅毛大雪”中，轴套适配底板诞生了！

滂沱大雨 · 发表于 2010-10-21 10:54:08

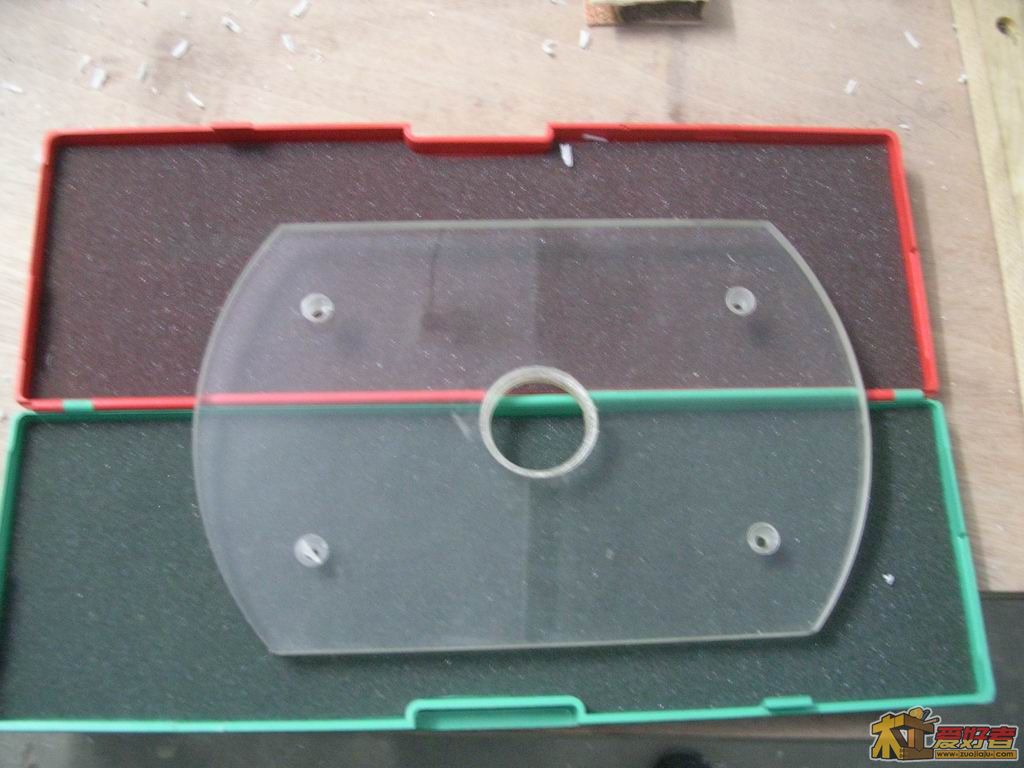

擦拭干净，撕掉保护膜。

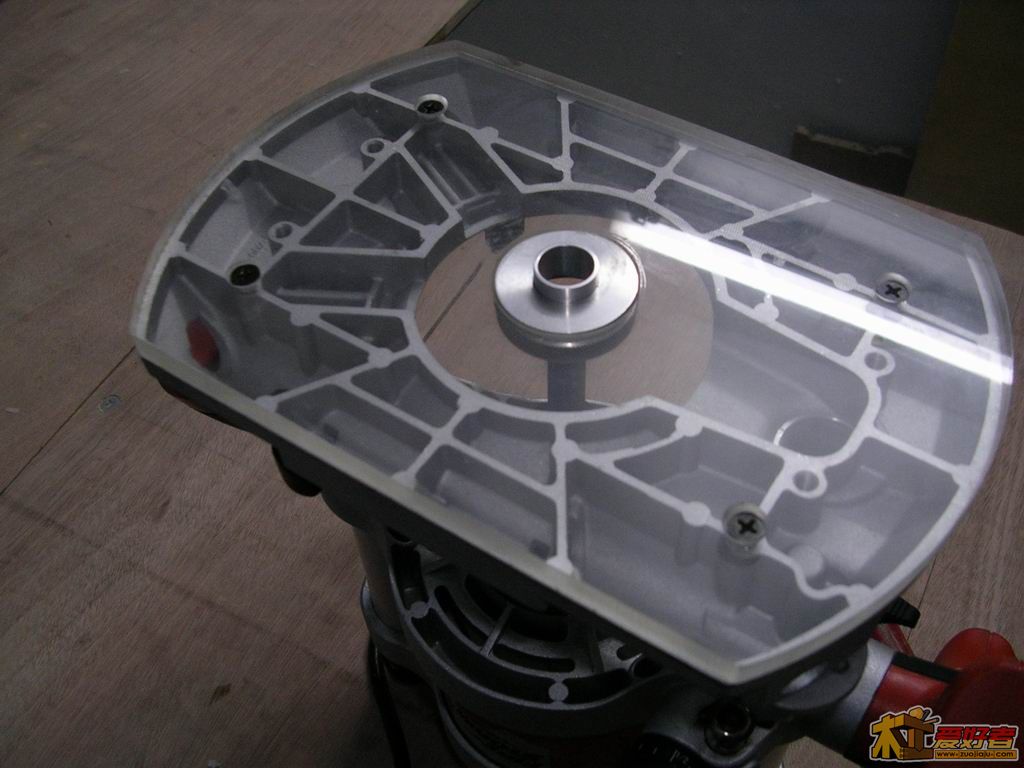

装上雕刻机。OK!

滂沱大雨 · 发表于 2010-10-21 10:58:21

历经曲折磨难最后还是完成了。其中的失误教训希望对其他木友能起到提示作用，避免浪费材料和时间。

小硕 · 发表于 2010-10-21 11:25:15

楼主，做的好。可否说下轴套的佯细尺寸，打算找朋友加工一套自己用

lqhshouguang · 发表于 2010-10-21 11:28:07

同问，轴套尺寸。

滂沱大雨 · 发表于 2010-10-21 11:37:21

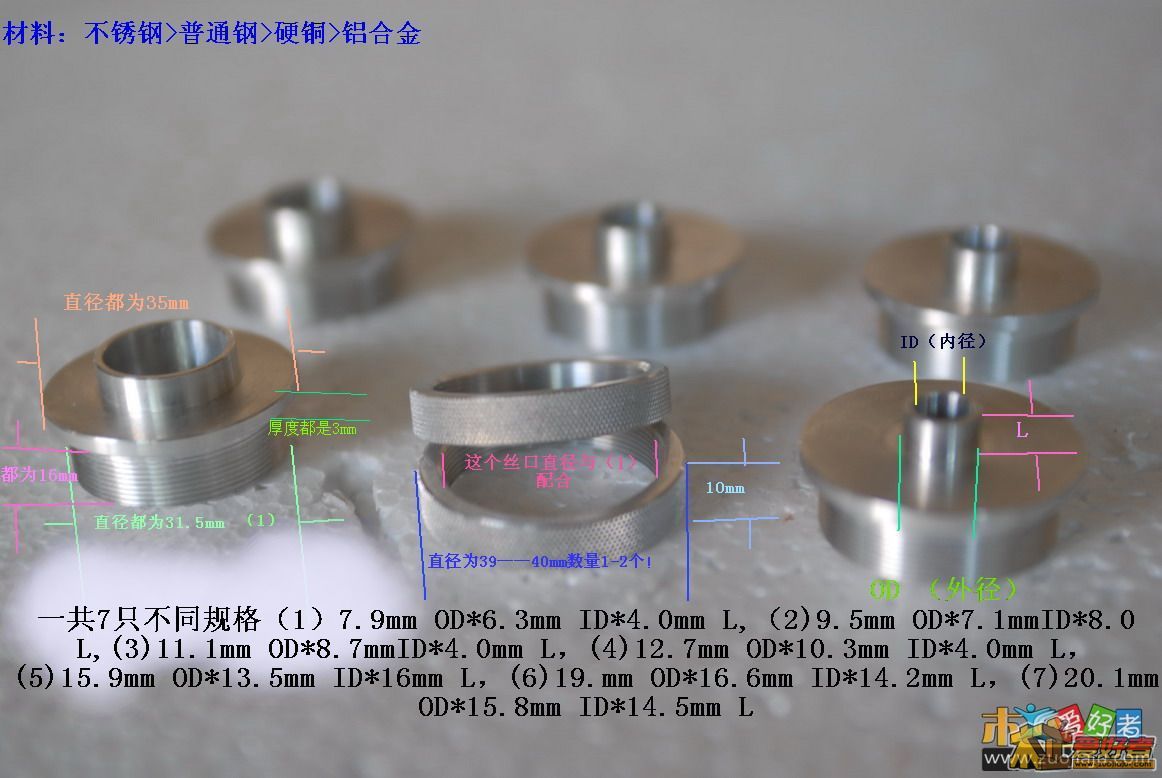

这是在坛子里搜到的图片，上面有尺寸。
不过我拿卡尺量一下发现并不准确。不知是加工误差还是别的原因。
我的测绘水平真不怎么样，实在没有能力提供准确尺寸给大家仿制。见谅！

leeyong · 发表于 2010-10-21 12:00:48

这玩意儿又不耐磨

超速机器 · 发表于 2010-10-21 12:02:22

还好，得伟的带有亚克力板，可以直接上轴套

anshilike2 · 发表于 2010-10-21 15:33:31

亚克力板不能使用雕刻机和曲线锯和速度慢的电钻加工很容易糊住粘在一起我用曲线锯开亚克力板子走过一遍以后锯条后面切开的缝隙全部被亚克力沫粘在一起比据之前还结实最后只有用带锯容易告诉摩擦产生热量且不容易散热的工具对他是无效的我的亲身体会

滂沱大雨 · 发表于 2010-10-21 16:21:20

回复 29# anshilike2 的帖子

不知道你的曲线锯速度多高，我用的洋二百得的，调在第四档，用密齿锯条，很轻松，没有糊锯。
雕刻机也没问题，百得的洋二，我嫌速度高声音大，用的一档，也就一两秒就打出来了，还有很薄很漂亮的刨花，呵呵~
