淘了一个钻铣床刚入手还热乎着呢

dj0864

没出息的货。今天去顺了一个主轴箱整重接近七十斤。哥们一个人小一小跑搬到车库。

sun007sun

dj0864 发表于 2017-1-19 19:18
没出息的货。今天去顺了一个主轴箱整重接近七十斤。哥们一个人小一小跑搬到车库。

: d; |2 s' b3 ?" C" Y8 n$ A8 i上个图看看，学习下。

sun007sun

sun007sun 发表于 2017-1-19 20:09
( ~: c! D( R5 D0 @4 f3 d3 R上个图看看，学习下。

3 ^" E" z8 q0 |
把那些之前作品也发一下，大神能看得起是好事！
- j# v; E! K4 a# u$ \6 V: J/ K- F

sun007sun

dj0864 发表于 2017-1-19 19:18
. ^. @5 j# Q# [7 B. A1 i$ l* b9 A& |没出息的货。今天去顺了一个主轴箱整重接近七十斤。哥们一个人小一小跑搬到车库。

从哪点看出我没出息？闪腰吗？那倒是，一直不是干过重活的人。
2 o! k) W) ~. j& c) I- ?

dj0864

sun007sun 发表于 2017-1-19 21:19
从哪点看出我没出息？闪腰吗？那倒是，一直不是干过重活的人。

我刚从车库上来····等一下啊。

dj0864

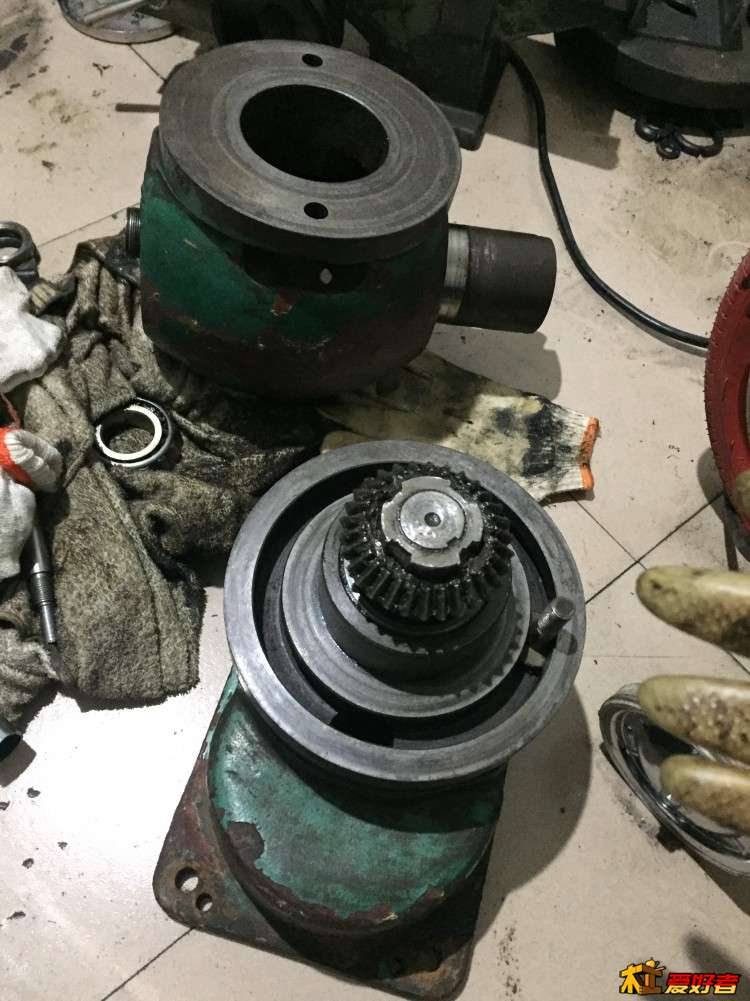

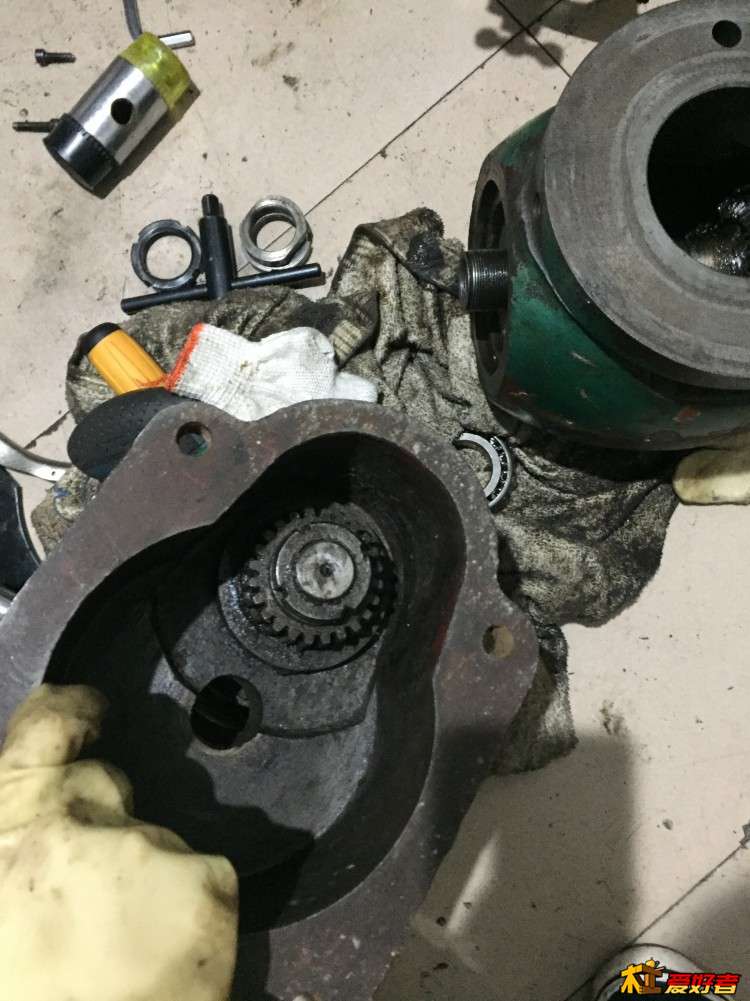

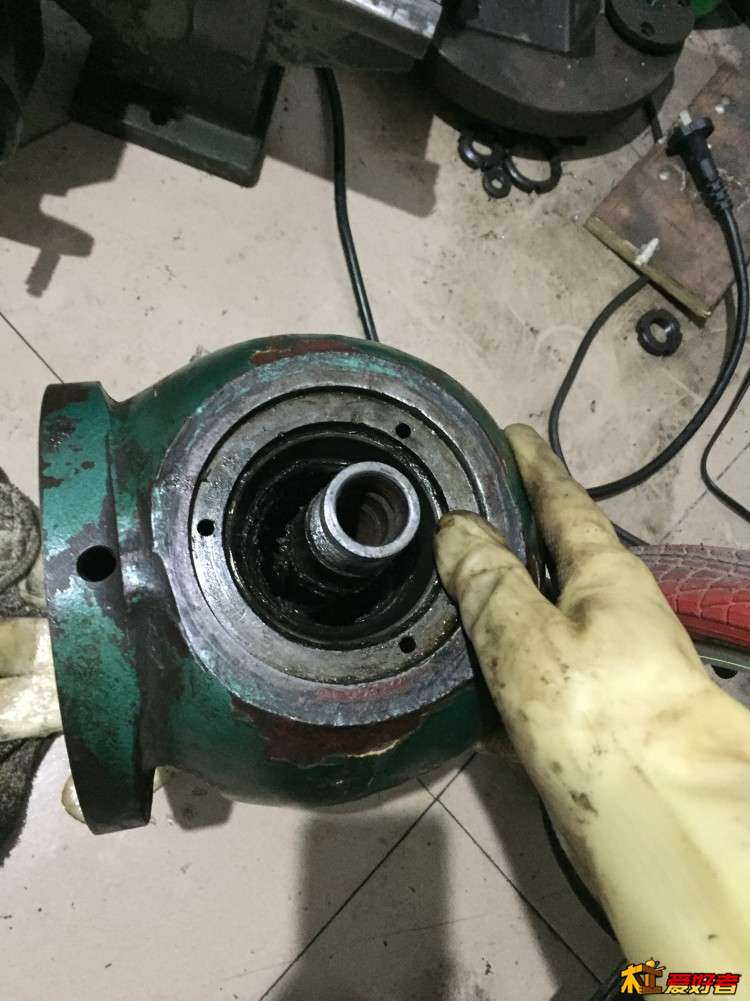

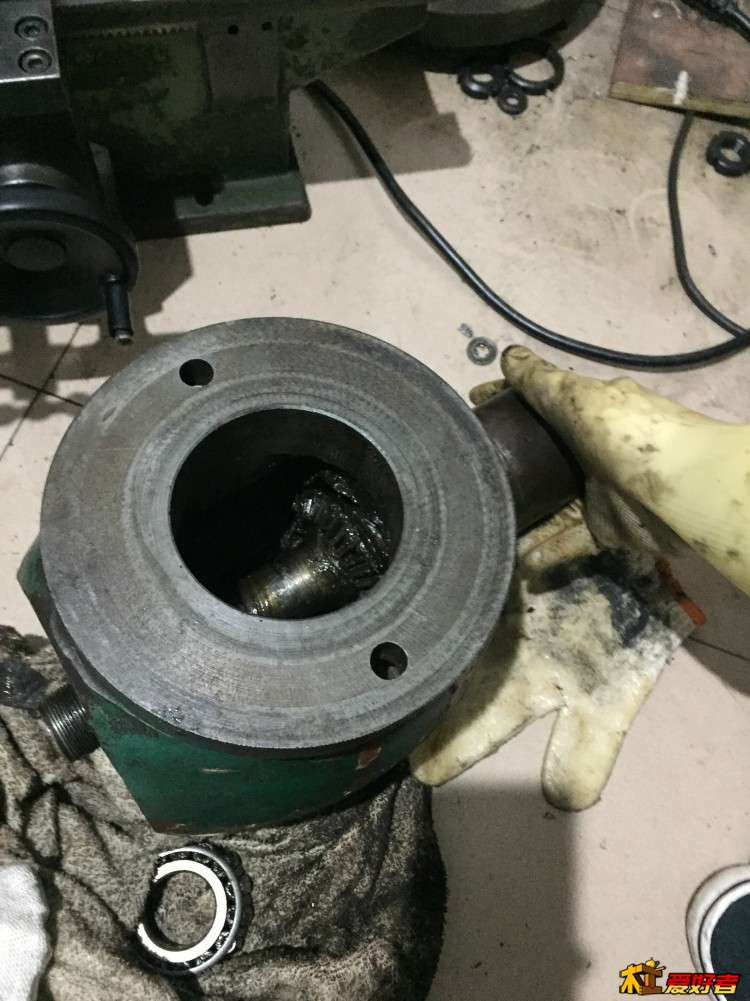

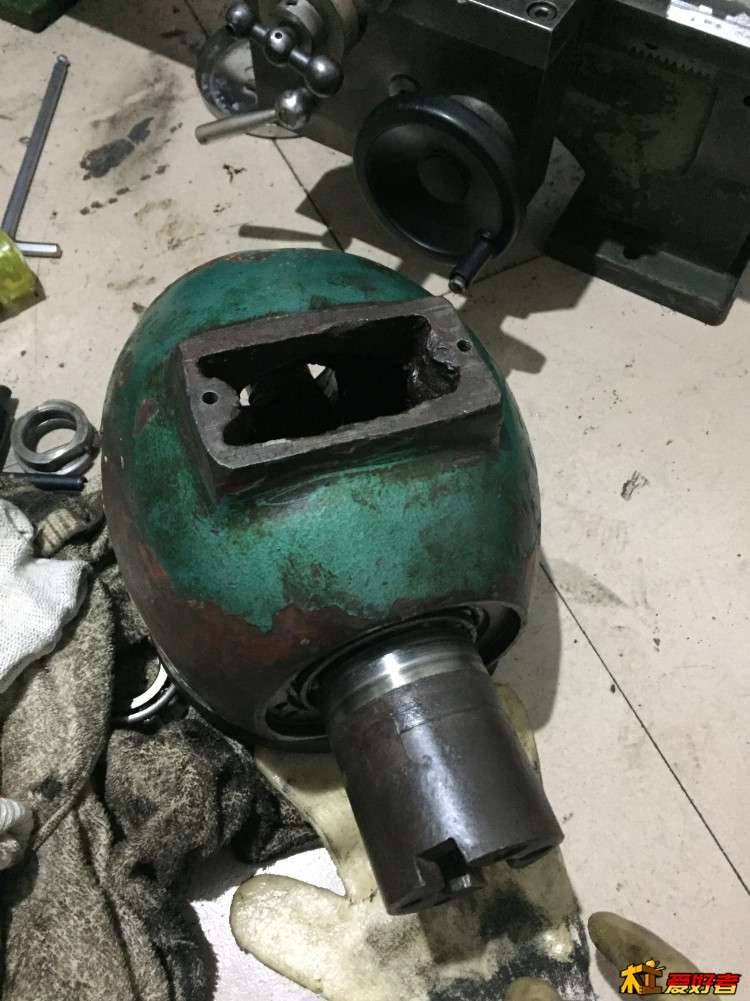

简单说一下吧。莫氏四号主轴箱一套。原本是一台工具铣床上的。最近本打算自己做个轴箱这个正好用就省得自己折腾了。

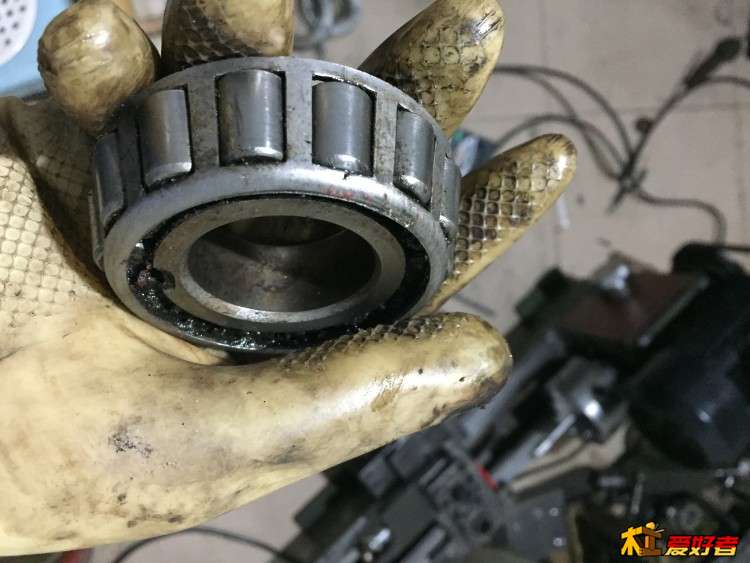

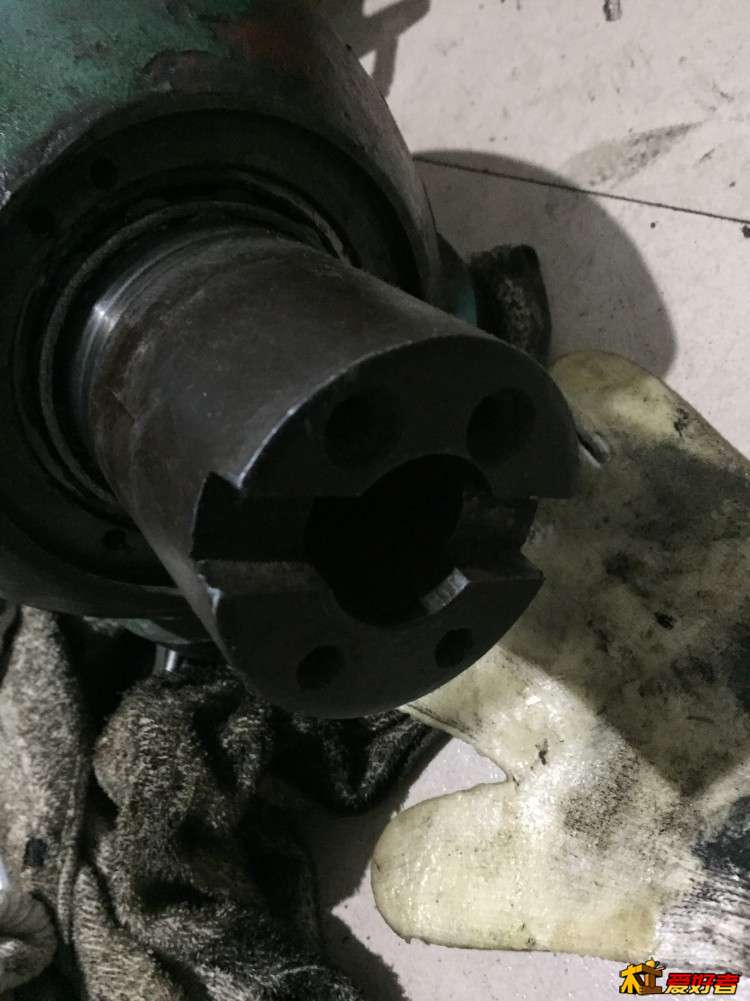

$ T8 z* K7 z$ n4 L- R" K: ~# F锥度莫氏4号。（后拉式） 传动方式，齿轮。轴承，单列圆锥滚子x2. 尺寸大概180宽300高 材质球墨铸铁

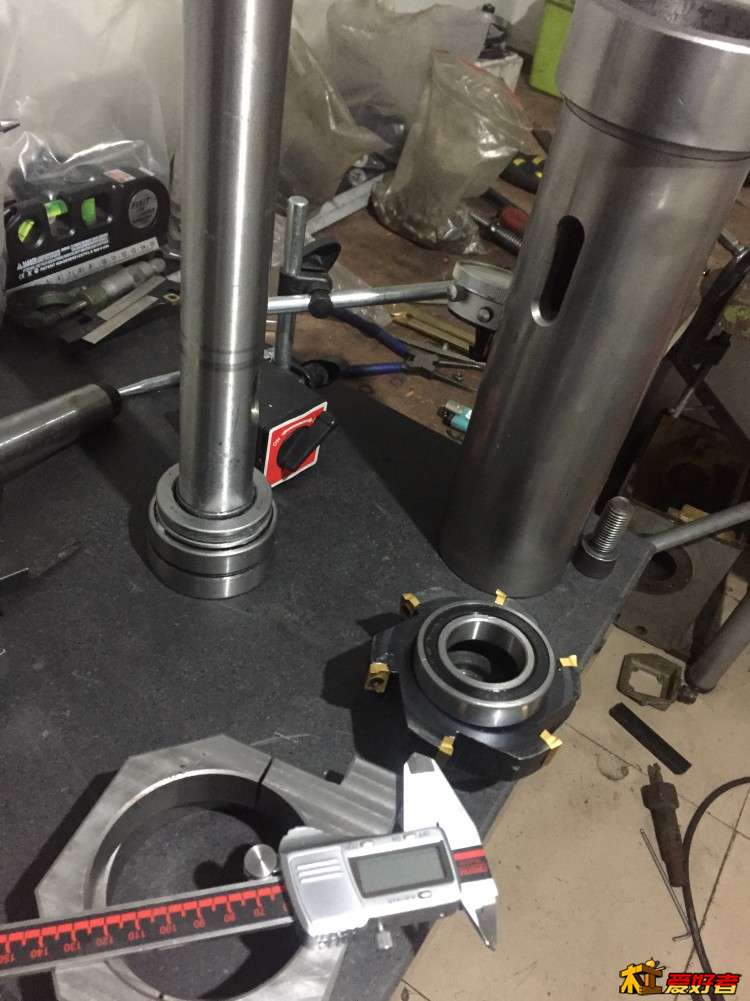

. T" `1 b. }4 Q初步打算把轴承换成双列角接触。轴心正好有一根淬过火的。不过不打算用齿轮了估计同步带或者多沟带传动的多。
+ q: O  t/ s3 c$ d0 E! @3 w* I

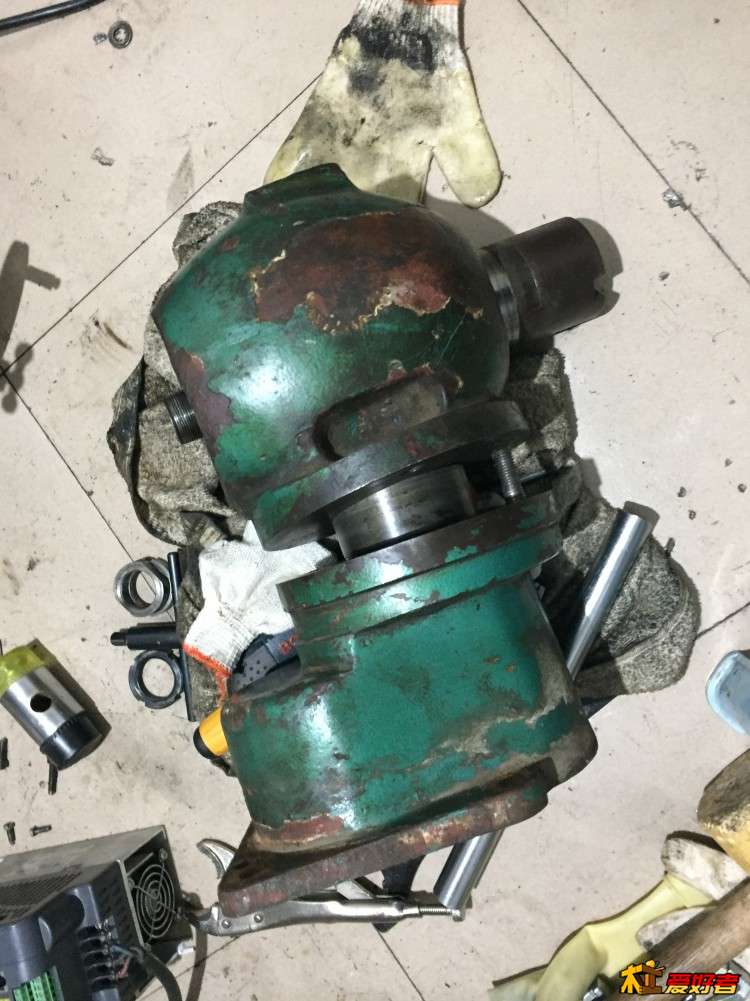

顺嘴说一句刚开始我不知道里面是圆锥滚子轴承。后来我结合了结构想了一下为什么用滚子轴承。只有一个可能 就是那个轴箱是可以转位的。横过来可以做车头。、

0 P" ~5 r, D. I: E8 i$ U/ u; f& l

2 j3 b# d- h  d# ?$ h% e) M
0 u7 h0 Y) T- U! i4 f* M  u$ h
1 N& |4 a# j4 y6 w4 t

; K  E; y7 y7 }

( ]2 `+ v" q- V( f9 C2 l2 t

dj0864

相当于你那个底座了吧 哈哈···经常接触这些体格自然好。百十来斤也就是个大点的主轴的分量。今天本来看上一个淘汰下来的动力头 bt50外加z轴滑台。五百多斤实在拿不走不然肯定搬回来。

sun007sun

dj0864 发表于 2017-1-19 22:03
相当于你那个底座了吧 哈哈···经常接触这些体格自然好。百十来斤也就是个大点的主轴的分量。今天本来看 ...

4 c" [/ G, a( A' D/ S- ]我那机拆了发现十字架精度不高晃动大了点，是要在滑道处垫铜条吗？（原机没一处有铜）
# P' j- @  r2 f) `5 P  u/ j

sun007sun

dj0864 发表于 2017-1-19 22:03
相当于你那个底座了吧 哈哈···经常接触这些体格自然好。百十来斤也就是个大点的主轴的分量。今天本来看 ...

4 f" E1 _# ~/ C1 N5 A4 K! a第一次接触机，以前只是偶尔使用过，没关心过精度，调试等。
. f3 h0 u' Y8 `2 C: B: N/ H$ w

dj0864

sun007sun 发表于 2017-1-20 21:35
- T2 l# [! T* ~我那机拆了发现十字架精度不高晃动大了点，是要在滑道处垫铜条吗？（原机没一处有铜）

工作台左右晃？什么意思？没明白你要表达什么、如果是十字滑台有间隙就调整塞铁···就是在工作台侧面一般会有三组或者4组螺丝。那是用来调整塞铁跟固定工作台的。把塞铁紧一下就行了
2 U3 K2 ?& h9 T+ O% v. k+ P$ G

sun007sun

dj0864 发表于 2017-1-19 22:03
相当于你那个底座了吧 哈哈···经常接触这些体格自然好。百十来斤也就是个大点的主轴的分量。今天本来看 ...

9 S3 j9 X# Q: ]  ?* t" p而且拆下时没有发现黄油，润滑油等油脂，需要抹上去吗？黄油是否可以？多教一些好吗？

dj0864

sun007sun 发表于 2017-1-20 21:41
而且拆下时没有发现黄油，润滑油等油脂，需要抹上去吗？黄油是否可以？多教一些好吗？

是燕尾导轨上没发现润滑剂？如果是的话那个燕尾轨用一般的机油就行。就是类似摩托车或者汽车的齿轮油。固态润滑剂不太适合用在开放场合。稍微点一些就行。不用太多。讲究点的每天用好了擦掉。不是清理干净 是擦掉！然后第二天使用前在加点
/ }  y" J) m! ~

dj0864

sun007sun 发表于 2017-1-20 21:39
第一次接触机，以前只是偶尔使用过，没关心过精度，调试等。

钳工有个专门的科目叫装配。里面很大学问的。呵呵···你慢慢就明白了。今天我就被一对圆锥滚子轴承折腾了五个小时。直到刚才以为调整好了。可上了卡盘一打表改善不大。还得拆了重新弄

sun007sun

dj0864 发表于 2017-1-20 21:41
工作台左右晃？什么意思？没明白你要表达什么、如果是十字滑台有间隙就调整塞铁···就是在工作台侧面一 ...

4 d( J" q4 [$ }8 ~% H, f' n明白了，塞铁原本就是铁条对吧！因为看过别十字架有铜的，所以以为
# X/ p: d7 v- `* T- }- K

sun007sun

dj0864 发表于 2017-1-20 21:45
是燕尾导轨上没发现润滑剂？如果是的话那个燕尾轨用一般的机油就行。就是类似摩托车或者汽车的齿轮油。固 ...

) K  X0 R3 X9 J( ]1 e$ \2 ]6 |9 _用润滑油，保持润湿，又学了一课！
