自制小田的风机！

3661208 · 发表于 2010-10-24 19:38:02

回复 30# baixuefeng9722 的帖子

不如买个工业180W的轴流风扇。也就1百多一点。风量大。

baixuefeng9722 · 发表于 2010-10-24 22:28:54

回复 31# 3661208 的帖子

轴流的我也看了，有人说不如离心的风机好，风压大，到底是管道式的向室外排尘是用轴流的好还是离心的好？？？

3661208 · 发表于 2010-10-26 20:19:37

回复 baixuefeng9722 的帖子

向外排尘没啥阻力，所以首选轴流风扇。风量大，管道排（吸）尘需要较大风压所以选离心风机。

vjyy · 发表于 2010-10-26 20:38:06

baixuefeng9722 发表于 2010-10-21 19:32
5 ~8 E' C, R3 q2 [. u4 S在经建的建议下，我打算搞双套系统：1.室内集尘更新工具的集尘器；2.向室外强制排尘，也用DFY750 ...

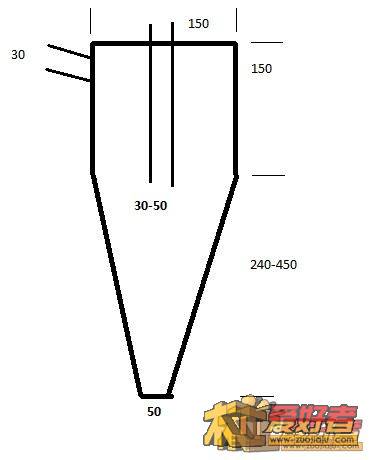

近气口面积约等于出气口面积(最好用矩形)
筒身直径约等于出气口直径2倍,出气管略低于进气口下边沿(不用太深,否则会把灰尘吸进去,筒身直筒部分长度约等于直径1.5倍,圆锥部分长度等于筒身直径的2.5倍,合计筒身直径等于圆筒直径的4倍.
这个属于典型设计.

vjyy · 发表于 2010-10-26 20:39:17

3661208 发表于 2010-10-26 20:19
& i- {4 B& F2 E" [. W回复 baixuefeng9722 的帖子
) E6 D2 S# R" ]% M! y, Q
; O X' n) `6 j* L( g6 [向外排尘没啥阻力，所以首选轴流风扇。风量大，管道排（吸）尘需要较大风压所 ...

轴流的用来通风是可以,不过要当吸尘器用吸力不足的

baixuefeng9722 · 发表于 2010-10-26 22:52:07

vjyy 发表于 2010-10-26 20:38
M" }$ f: W4 _) y近气口面积约等于出气口面积(最好用矩形)) Y# {& w# i9 a$ `
筒身直径约等于出气口直径2倍,出气管略低于进气口下边沿(不用太 ...

整糊涂了

vjyy · 发表于 2010-10-27 12:21:59

baixuefeng9722 发表于 2010-10-21 19:32 " X0 V2 ^1 l- E( M8 ]+ f) b
在经建的建议下，我打算搞双套系统：1.室内集尘更新工具的集尘器；2.向室外强制排尘，也用DFY750 ...

进气口截面积最好与出气口截面积相当,最好用高宽比例为3:2的矩形界面这样有利于让灰尘贴近侧壁!

旋风桶直桶部分设计直径过大,这样会降低分离效率地,如出气管直径为50,则直筒部分的直径为100即可,
出气管插入旋风桶的深度过大,比进气口下边沿略低就可以了!

baixuefeng9722 · 发表于 2010-10-28 19:47:58

vjyy 发表于 2010-10-27 12:21
# c. |* f! ?" G" y4 N: p进气口截面积最好与出气口截面积相当,最好用高宽比例为3:2的矩形界面这样有利于让灰尘贴近侧壁!
/ P6 b$ \% H: I; ]( m6 O/ O
' ~" E* w7 i) G- D旋 ...

谢谢，经过您的指点，我调整了一下，好用不少，但是还得换电机的，吸尘器的噪音大，用一会就发热，还费电，换是必须的了！

baixuefeng9722 · 发表于 2010-10-28 20:00:56

回复 3661208 的帖子

我地下室15平方米，您看用多大的电机合适？750W的可以吗？2800的转速，风压900，风量约1000，

3661208 · 发表于 2010-10-29 20:28:43

在地下室主要的灰尘是台锯。如果针对台锯安装集尘器的话也就没啥必要往外排尘了，考虑通风就装2个厨房用的换气扇吧

335320730 · 发表于 2010-10-30 21:21:54

本帖最后由 335320730 于 2010-10-30 21:22 编辑

不知道楼主说的汽车空滤是啥样的。。。
我们库房有。。。
大概10*20那么大的厚度有4 5厘米吧。。。
大车的不要的空滤也有。。。
需要的话联系。。qq：335320730

baixuefeng9722 · 发表于 2010-11-8 00:58:27

vjyy 发表于 2010-10-26 20:38
5 _2 k0 L( h+ j4 m8 B近气口面积约等于出气口面积(最好用矩形)
筒身直径约等于出气口直径2倍,出气管略低于进气口下边沿(不用太 ...

具体说到尺寸是那个部分？（筒身直径约等于出气口直径2倍）是哪里？谢谢，明天要开工作了，急等回复。电机已到，750W的，风量1200，风压960PA，2800转。

黄007 · 发表于 2010-11-28 19:46:24

不错

xzy312513 · 发表于 2010-12-18 13:00:48

纯手工精品

ddddjamx · 发表于 2011-11-6 13:31:55

请教楼主，您这个有没有少量刨花或者粉尘没有被吸到铁桶里？如果有的话经过风机，时间长了会不会对风机造成损害？谢谢
