初学者装机

1677187255 · 发表于 2017-1-17 16:25:25

联轴器跟丝杠居然是直连，连轴承都没有，还是螺旋的联轴器，

Super169 · 发表于 2017-1-17 17:07:44

xiehp2014 发表于 2017-1-17 16:21! P, e# P2 `. U6 `, n6 v% E3 G3 M0 R
是775主轴，担心的就是轴晃动。

我之前的问题, 是因为螺丝收紧的联轴, 尖刀是可以有轻微的前後摆动 (螺丝左右收紧), 而且收紧时也不一定对称.
雕木头的话, 除非是很精细的雕刻, 否则不一定看得出来.
但当我想雕 PCB 时, 挖出来的坑就明显看出比预期大了.
再细心放大看刀尖时, 才发觉刀尖在打圈. 要很小心去安装 (可能是我习惯安装时, 对尖力加了点压, 就偏了), 才能把刀尖定在一点.
转用 ER11 後, 随手装上也不会偏呢. 当然, 如果你安网的技术够, 用联轴也不会偏的.

xiehp2014 · 发表于 2017-1-19 20:25:21

1677187255 发表于 2017-1-17 16:25 % {" m. T) f$ K2 D# x( m7 N
联轴器跟丝杠居然是直连，连轴承都没有，还是螺旋的联轴器，

弹型接手起对中不佳时的缓冲作用，轴承在哪你看见没懂不懂，一看你就是洋盘。

xiehp2014 · 发表于 2017-1-19 20:28:08

Super169 发表于 2017-1-17 17:07 ( [% H( o" h8 `9 i3 i
我之前的问题, 是因为螺丝收紧的联轴, 尖刀是可以有轻微的前後摆动 (螺丝左右收紧), 而且收紧时也不一定 ...

全应为是小号的机子有些东西淘不到，只能慢慢的调整了。

xiehp2014 · 发表于 2017-1-19 20:30:17

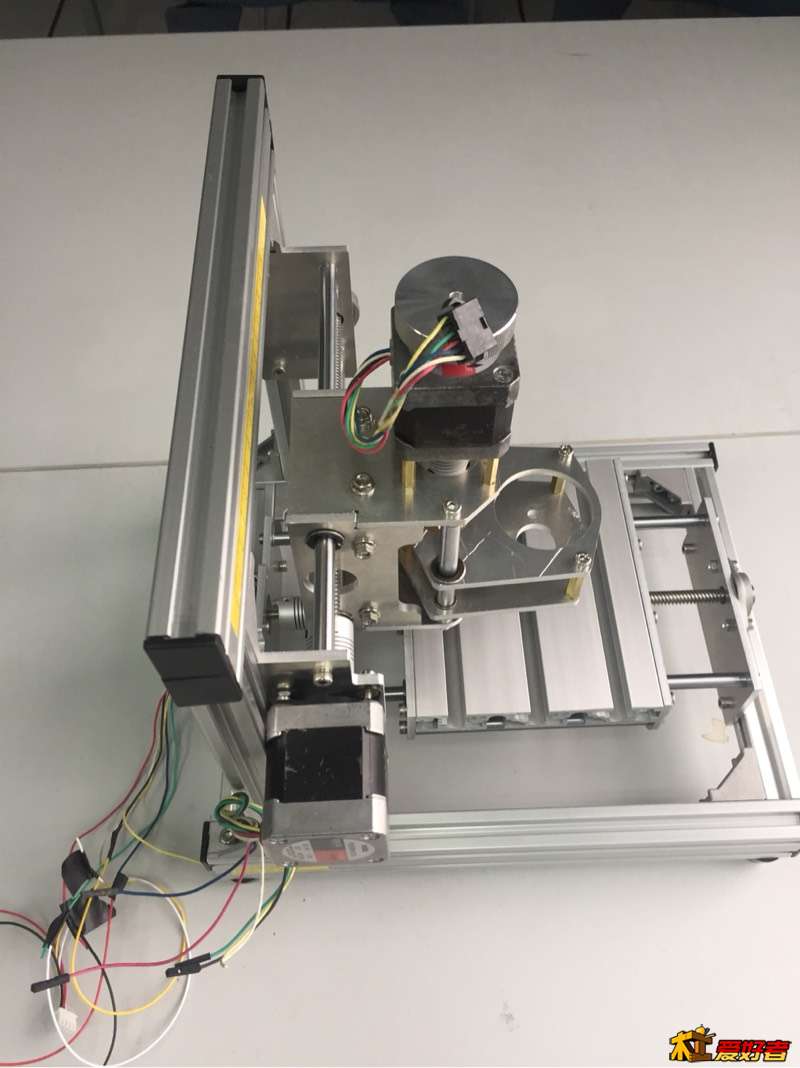

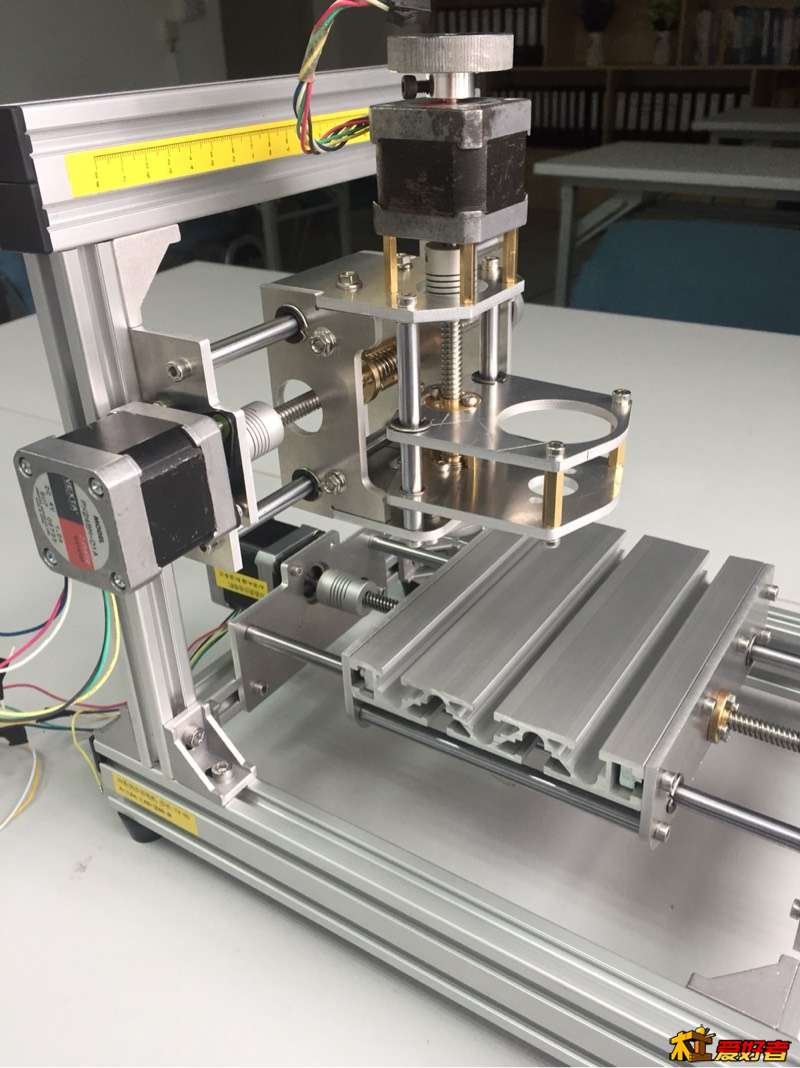

组装完成，下一步测量调整工作。

xiehp2014 · 发表于 2017-1-19 20:36:11

1677187255 发表于 2017-1-17 16:25 0 }" Y* n o8 s: a( d2 y5 F
联轴器跟丝杠居然是直连，连轴承都没有，还是螺旋的联轴器，

兄弟你给个电机联丝杠不用接手给俺瞧瞧（特例丝杠穿过电机的那种不算）。

xiehp2014 · 发表于 2017-1-23 13:17:11

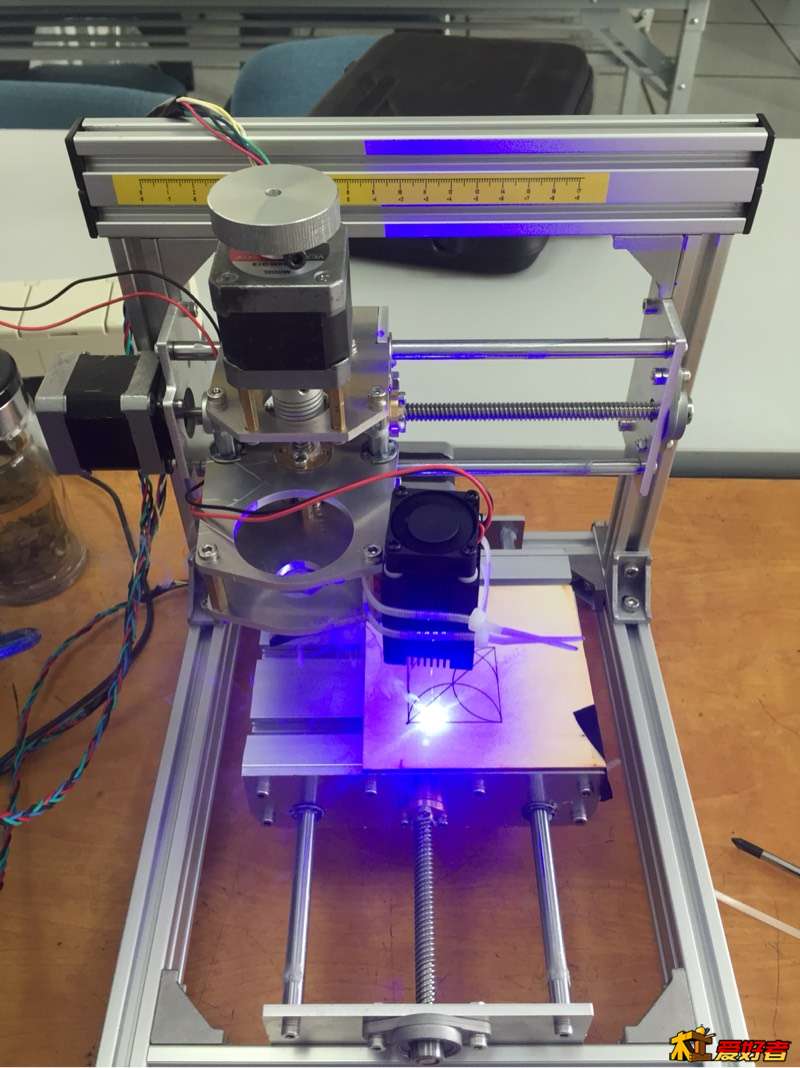

测试了一下x/y轴，基本相互垂直。由于x轴导程是4，y轴导程是8，看了测试图后是否换成一样导程正纠结中。

ma286hp386 · 发表于 2017-1-23 13:55:28

有点单薄

1677187255 · 发表于 2017-1-23 14:58:05

xiehp2014 发表于 2017-1-19 20:36
A9 P& P2 F- C4 L. d6 d兄弟你给个电机联丝杠不用接手给俺瞧瞧（特例丝杠穿过电机的那种不算）。

不是说嫌你用联轴器了，联轴器当然、必须得用。。我是说你丝杠只有一端用了轴承座、另一端的轴承座给省掉了，直接接在了联轴器上。这种设计的弊端就是轴向运动误差大，一条丝杠只有一个这种锌合金的轴承用不了多长时间就会挂掉，尤其是雕硬东西的时候，明白吗

雕刻机之神 · 发表于 2017-1-23 15:06:32

zjo007 发表于 2017-1-17 12:02
* w$ ^% u* W7 q, o光轴价格其实很便宜了吧，一米20粗的才10多块

现在都翻了一倍多了

雕刻机之神 · 发表于 2017-1-23 15:12:01

1677187255 发表于 2017-1-23 14:58
6 @# H2 K% v \) [. r0 a4 w+ _不是说嫌你用联轴器了，联轴器当然、必须得用。。我是说你丝杠只有一端用了轴承座、另一端的轴承座给 ...

明白人，省钱的话用双列深沟球，不差钱用角接触轴承

xiehp2014 · 发表于 2017-1-23 17:55:34

1677187255 发表于 2017-1-23 14:58 . _8 q7 f S# s! [- }- l
不是说嫌你用联轴器了，联轴器当然、必须得用。。我是说你丝杠只有一端用了轴承座、另一端的轴承座给 ...

两端有轴承支承固然好，这么小的空间加哪尼，这样又要加工一块支承板，电机座外延2-3mm，还要保证三点在一直线上。我用的单轴承实际上是外圈鼓型的四周可以摆动。这玩意是玩玩的不是赚钱的铸钢结构的。

xiehp2014 · 发表于 2017-1-23 17:56:47

1677187255 发表于 2017-1-23 14:58
6 s: p: c7 N& Q0 V不是说嫌你用联轴器了，联轴器当然、必须得用。。我是说你丝杠只有一端用了轴承座、另一端的轴承座给 ...

这台机子除了雕木头还是雕木头

xiehp2014 · 发表于 2017-1-23 17:59:45

ma286hp386 发表于 2017-1-23 13:55 4 V% D" }" T( U0 c# t
有点单薄

雕小木牌子应该足够了，不是雕铜牌RMB。

1677187255 · 发表于 2017-1-24 09:28:02

xiehp2014 发表于 2017-1-23 17:55
' V) k' h# b$ w/ Y6 Z两端有轴承支承固然好，这么小的空间加哪尼，这样又要加工一块支承板，电机座外延2-3mm，还要保证三点在 ...

呵呵呵。。你喜欢就好
