楼主: yzstwz

[其它] 导轨DIY

[复制链接]
发表于 2007-4-29 01:03:03 | 显示全部楼层
原帖由 yzstwz 于 2007-4-29 00:48 发表+ u1 l0 J  [8 G, h5 o' P6 v3 q( e
转载乎? 广告乎? 原创乎?
1 _- ^- \5 e5 v/ W5 Q5 \1,有人在讨论直线导轨
( t: `" r# q8 @! j% dhttp://www.zuojiaju.com/viewthre ... &extra=page%3D3% h1 O% b, c4 i0 k4 f
还有人问在哪儿买 1楼的图就是借用那个帖子的 (一时找不到链接了)
$ g* i' q4 e4 V! g! u" Z: S2,我是搞机电的,喜 ...
8 w% Y- i  |/ j0 P$ u0 U3 }

8 U5 l2 I3 `# Q, b6 ]
* X9 a0 e+ X* `. ^/ Z0 u 天地良心啊,真不是广告啊。 我白天去五金城的时候发现3,4家店的柜台上都有着玩意的样品,我摸了一下,感觉手感不错,但是知道不是给木工用了,后来又见到一个店在维修着东西,全都拆散了。回家就网上找找图看看,问问大家着玩意是干什么的。在淘宝上有个卖的特别贵,所以我拿上来讨论一下。真不是广告啊:cry  应该算原创啊
发表于 2007-4-30 19:14:35 | 显示全部楼层

什么是“光元”请解清楚一些

头像被屏蔽
 楼主| 发表于 2007-5-1 08:06:45 | 显示全部楼层
光元一般指冷拔而成的钢元,是相对于热拔毛元而言的& B+ {! n& G' Q' f% p
光元的尺寸精度、表面质量和内部质量都明显优于同钢种的热拔毛元
! v0 U9 _1 v% N7 P9 m6 H% g本帖为什么介绍大家到标准件商店买的光元?
! n, g' t  _5 E& `2 Y因为标准件商店所卖的光元,其外圆又经过无心磨加工,尺寸较为精确,锯断可作销子用的,并且有多种直径规格可选,一般1米长1根,由于标准件行业是大批量生产的,其价格也比较公道。在金属公司光元一般至少要买1根,其长度一般4米~6米,并且外圆磨过的没有
发表于 2007-5-1 09:09:49 | 显示全部楼层
好帖子!正需要这些知识,感谢楼主!
头像被屏蔽
 楼主| 发表于 2007-5-1 10:14:11 | 显示全部楼层
有一种美丽的误解,总认为质量是越高越好,这叫质量至善论.
* Z2 x+ C, `, M& ]/ y要知道:质量是要花成本的.
2 a0 c1 q: _  @7 F3 l$ a; z# W从某种角度看,产品质量就是产品的适用性,用最低的成本来满足使用要求,这就叫质量.

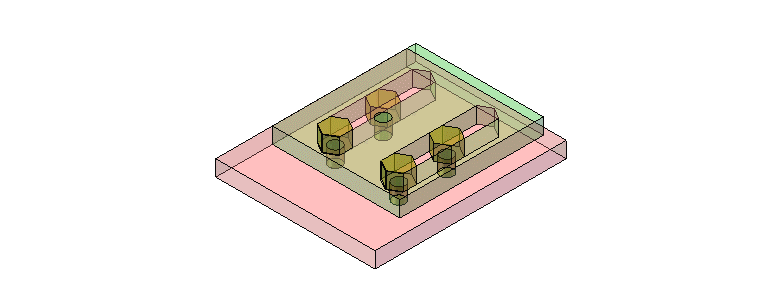

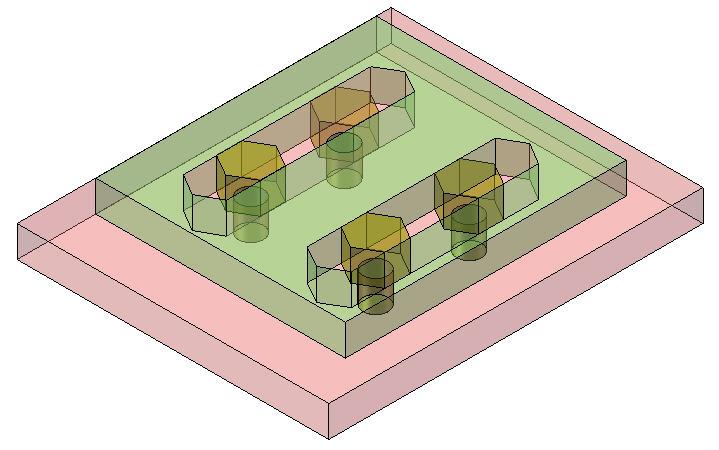

; @, O2 @8 s7 l  ]+ ]/ M12年前,赶制一个弯管工具,其中有两个夹紧部分用到小导轨,由于要求不高,时间又紧,就用手头的边角料(A3钢板和冷拉六角钢)做的,也没有热处理,12年来,这个工具没有改动,其累计加工数达6万余件,至今仍然在加工合格的工件,下面给出其中的一个小导轨的示意图) P8 r$ y- g0 g$ h5 H$ X4 @
也许有人会批评这种方式不符合机械学原理,但他确确实实解决了生产之需
% i* ?) g; {9 x5 D3 M! [- }# O7 J. h. V# m- E
[ 本帖最后由 yzstwz 于 2007-5-1 10:30 编辑 ]
发表于 2007-5-1 17:57:12 | 显示全部楼层

纸上得来终觉浅,绝知此事要躬行

发表于 2007-5-18 10:03:40 | 显示全部楼层
原帖由 yzstwz 于 2007-5-1 08:06 发表
2 b! I  b9 A; V$ T5 N7 D9 X& _! D% r光元一般指冷拔而成的钢元,是相对于热拔毛元而言的$ y9 t) ~% {3 u+ I% g& v) S0 ]0 k
光元的尺寸精度、表面质量和内部质量都明显优于同钢种的热拔毛元
) q# m& s" R7 P  z, c# W1 N本帖为什么介绍大家到标准件商店买的光元?
3 B4 P5 Z/ L$ _8 v! N* [4 E1 c因为标准件商店所卖的光元,其外圆又经过无心 ...

, z. |: R+ R. e0 Y不知为何叫“光元”?是笔误?叫“光杆”或“光圆“不是更贴切?
9 a  Z4 W9 D5 R其实就是金属圆棒,尺寸精度较高而已,是生产、加工各种产品的一种原材料。也有方形截面的
发表于 2007-5-18 11:28:17 | 显示全部楼层

回复 #22 西岸电子 的帖子

用不锈钢毛巾杆做一个如何
头像被屏蔽
 楼主| 发表于 2007-5-18 11:43:37 | 显示全部楼层
“光元”?-----金属销售行业不规范的简化  h; `5 {" c$ v) I% X
应教“光圆“0 J$ b6 ^* o3 v
更正
