新手报道，附在做雕刻机

长毛大象 · 发表于 2017-1-13 18:04:14

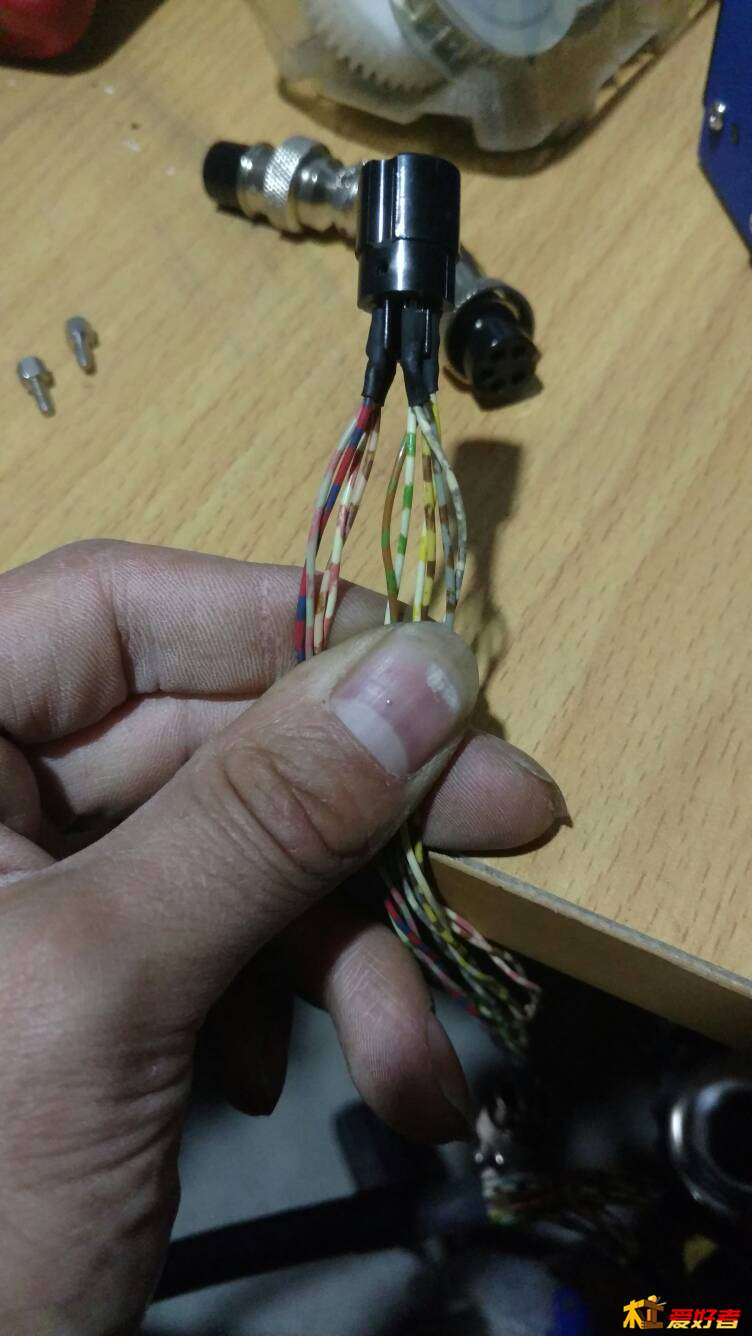

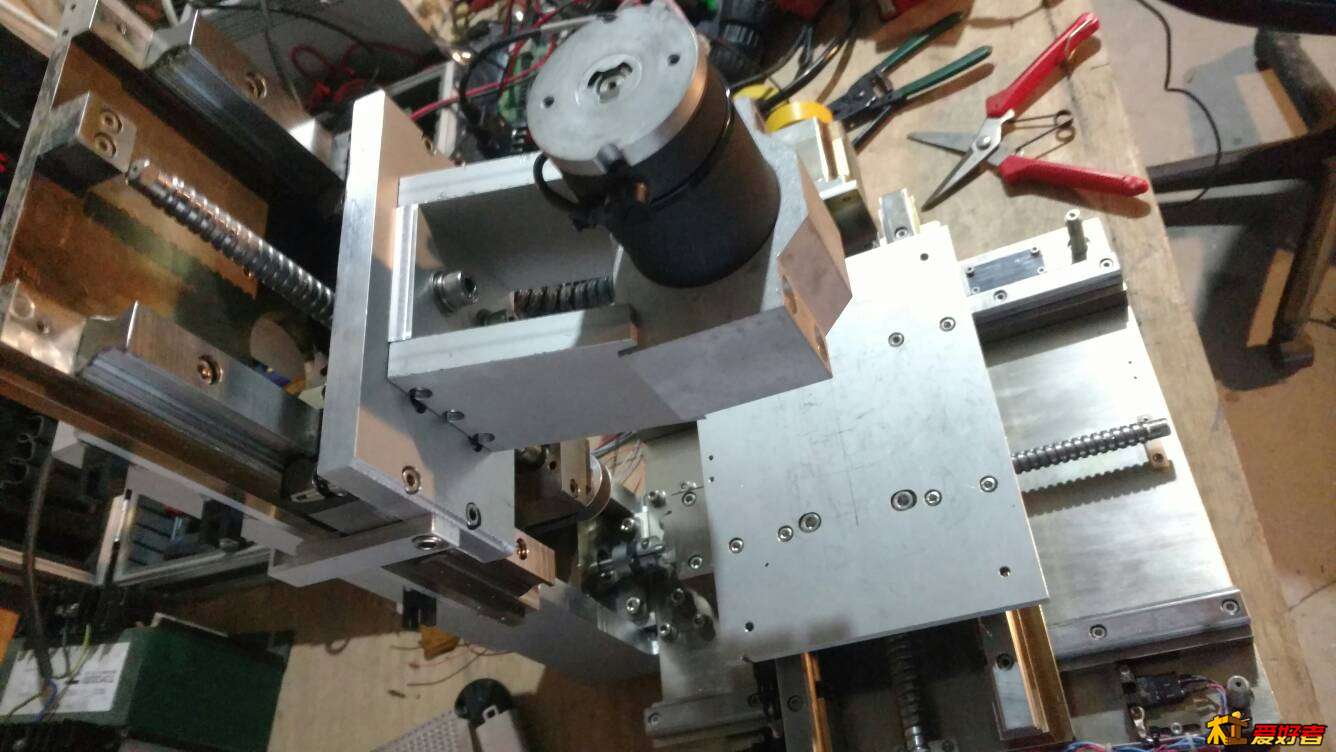

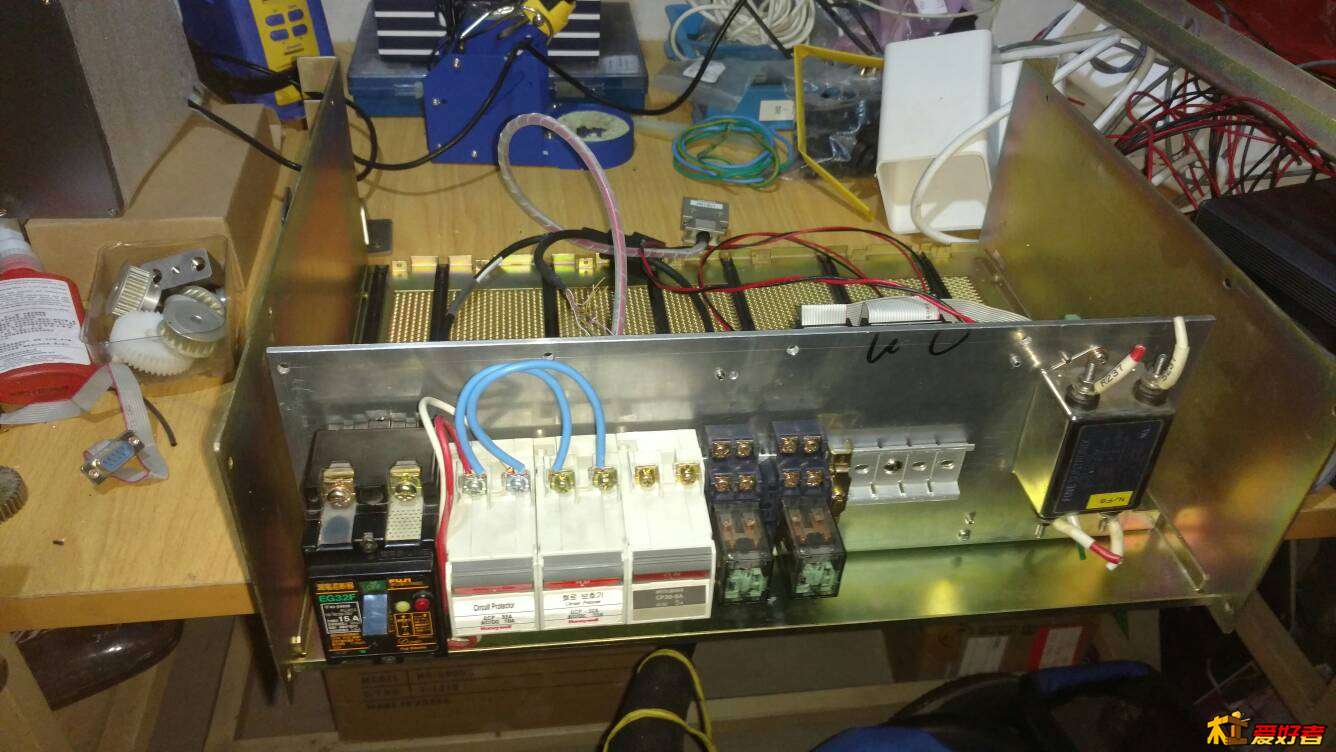

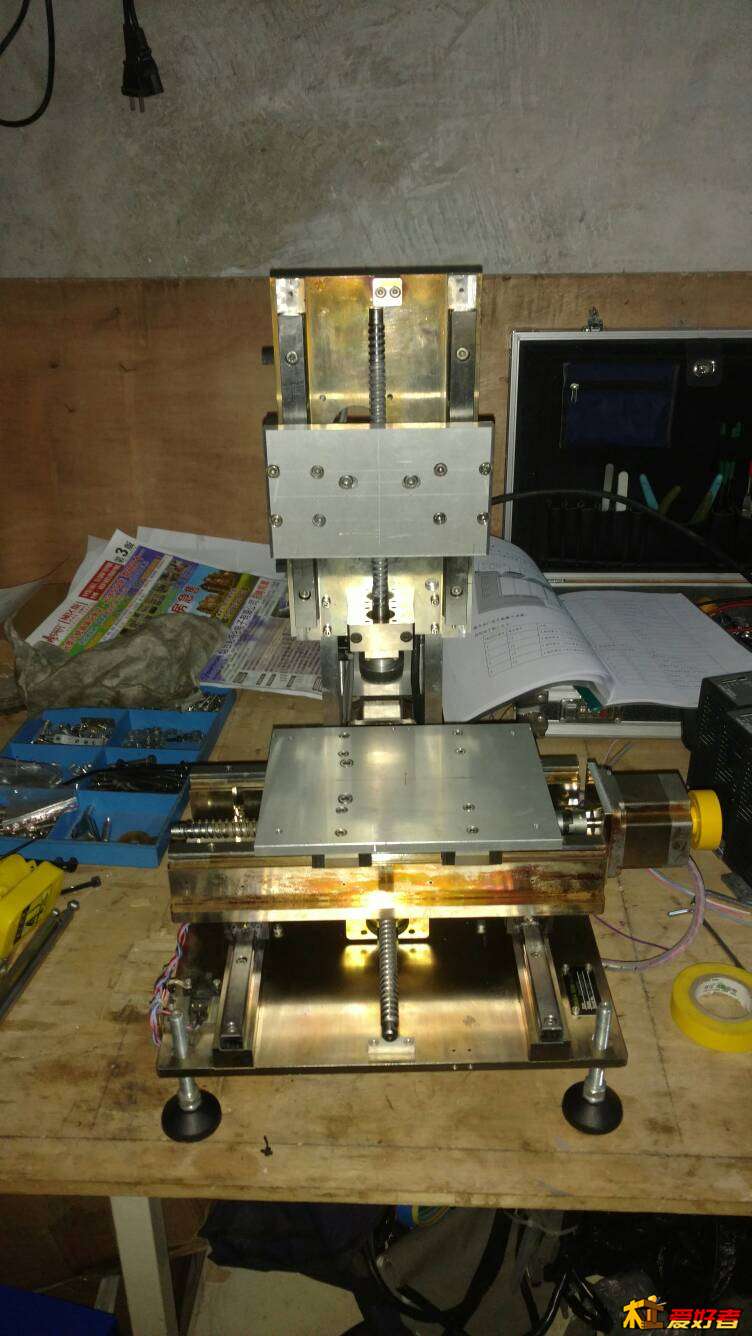

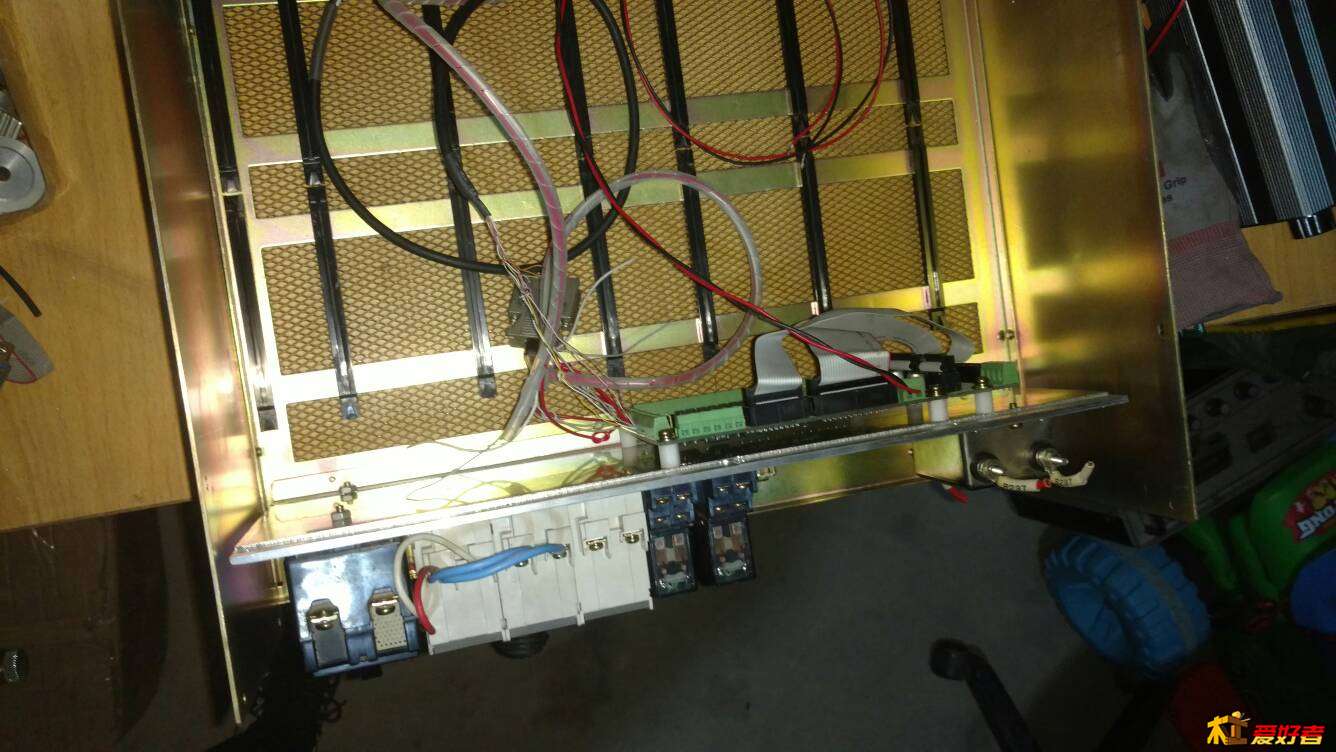

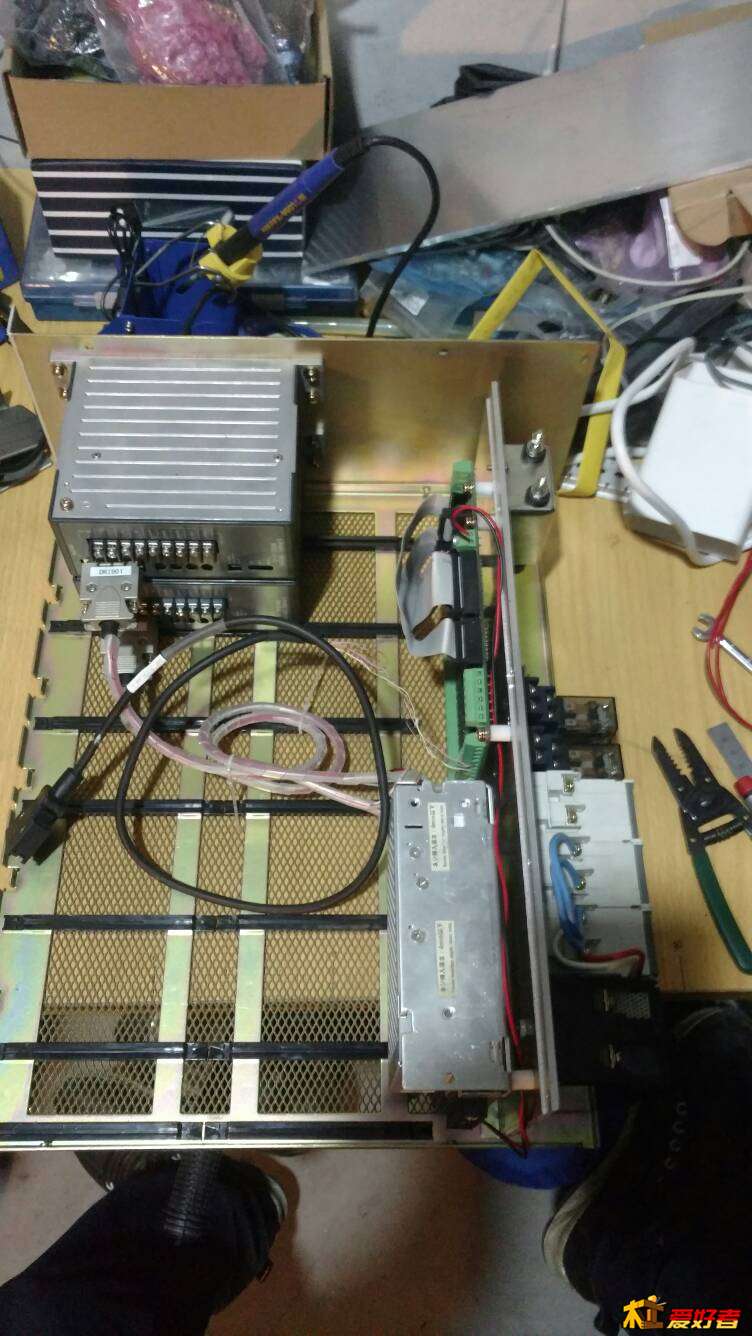

今天把中间电缆接头做了。这滑台原来是装在等离子枪真空腔里的，颜色发暗黄是镀上银和金了

往事随风去吧 · 发表于 2017-1-13 21:38:20

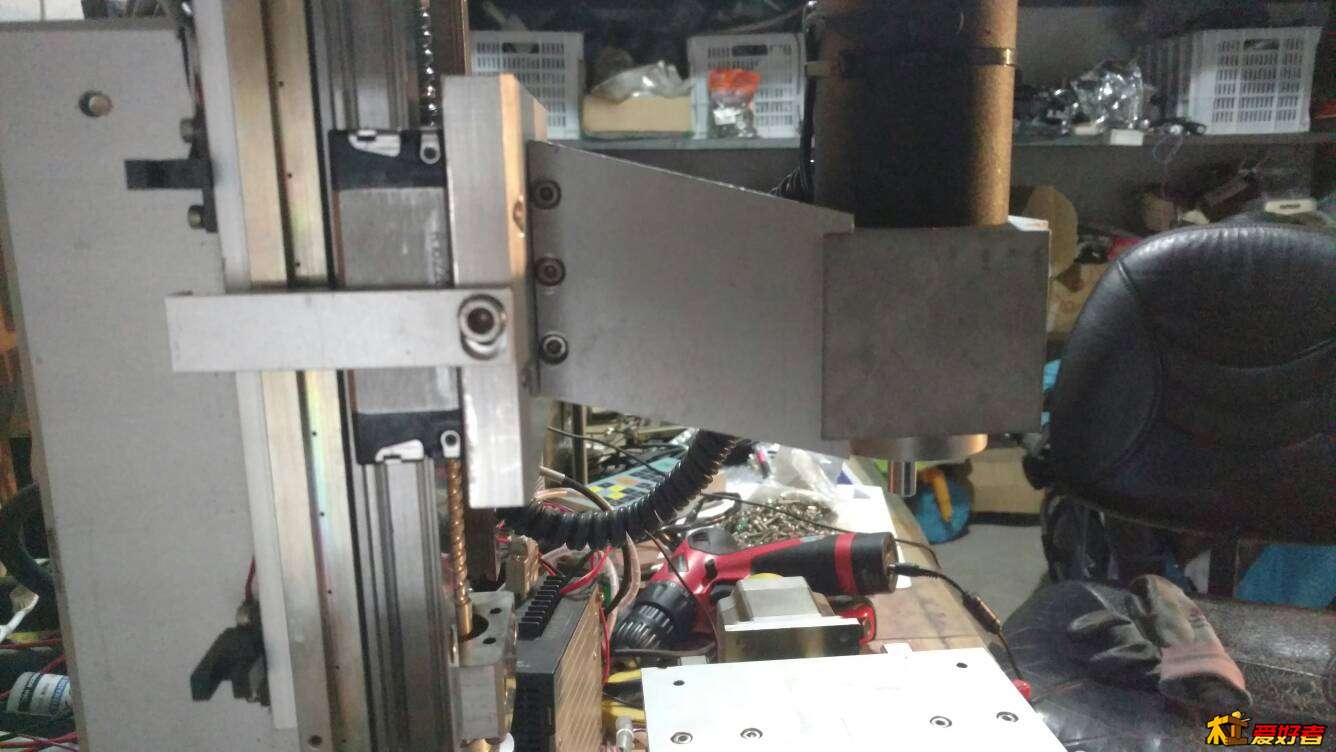

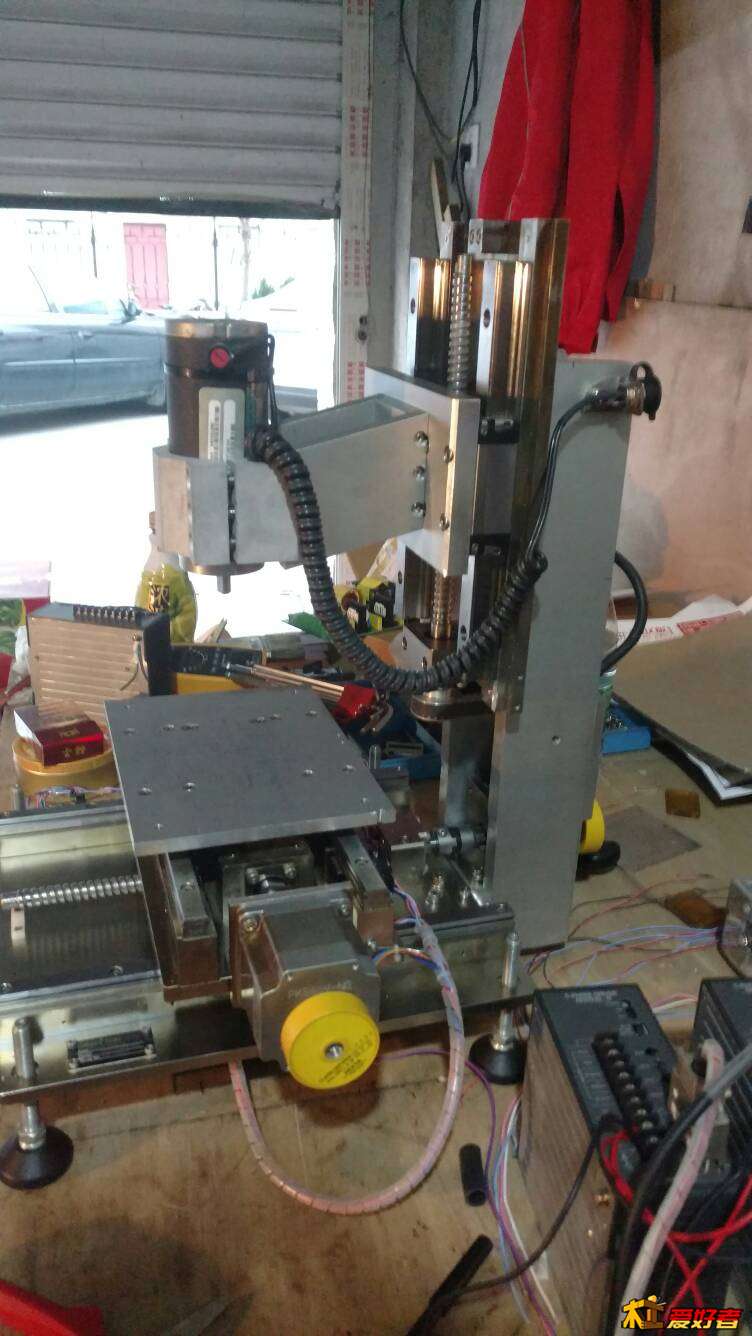

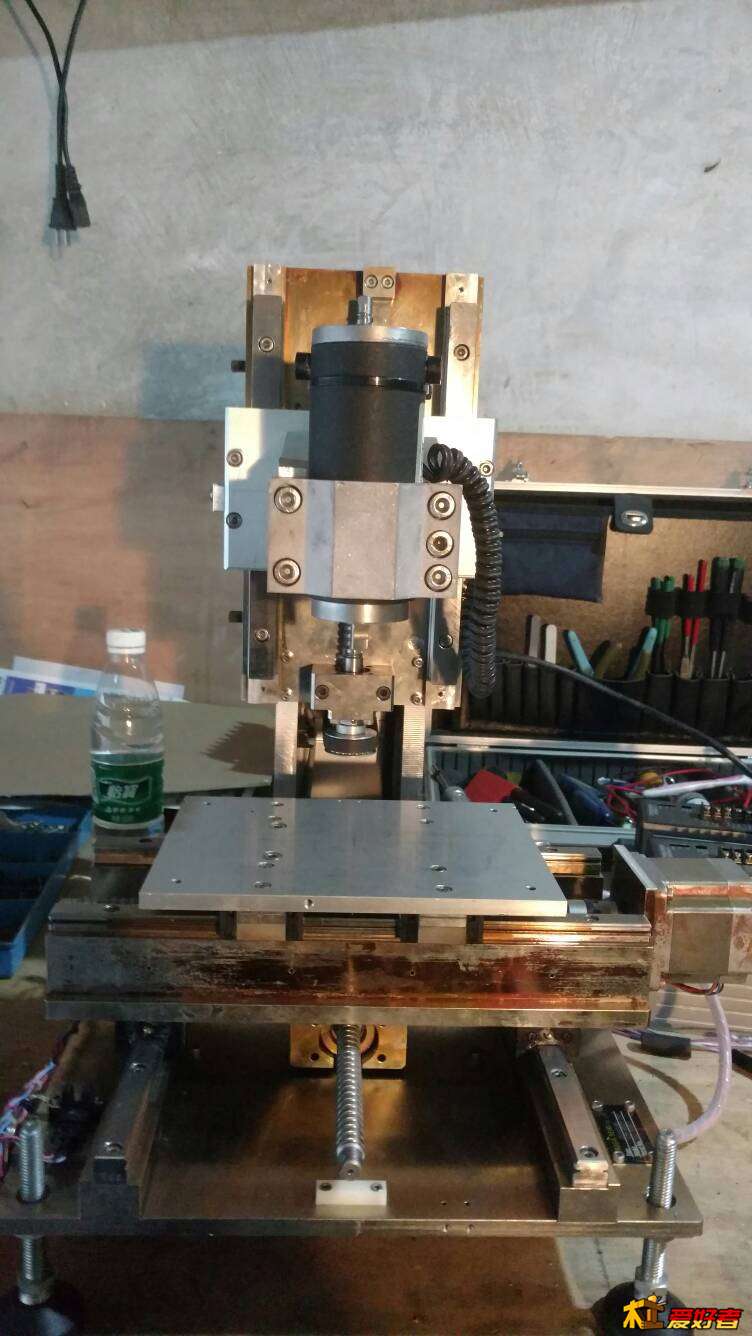

这机器主轴座后面还得做和Z版的支持连接板之类，Z轴两个滑块，受得了不？

chou_a · 发表于 2017-1-13 22:14:07

往事随风去吧发表于 2017-1-13 21:38; ?3 Q9 T( l. |/ k: m1 D
这机器主轴座后面还得做和Z版的支持连接板之类，Z轴两个滑块，受得了不？

Z轴单滑块，请教下，真滴受不了吗？看到论坛里面有个资深坛友也是单滑块啊！

求教、求教

往事随风去吧 · 发表于 2017-1-13 22:30:41

chou_a 发表于 2017-1-13 22:14: ~* A3 ~0 \8 j+ i
Z轴单滑块，请教下，真滴受不了吗？看到论坛里面有个资深坛友也是单滑块啊！
* D- M* N5 n r- y$ I4 ?5 [$ O8 \( J8 n: y' Z
求教、求教

首先，你主轴座不可能就这样安装在Z板上吧，那样主轴不在Y轴中心上。其间还得有连接构件，这会增加Z轴重量。其次，Z轴的运动重量不像XY轴那样是下压力的，滑块受力是正常均匀受力，这种受力，同一滑块，上部是一种往外的拉力，下部是往内的压力，这两个力量，导致滑块实际上是憋着在上下运动的，所以一般Z轴都用4滑块。
当然单滑块的机器不是不能用，但有的用的是加长滑块，还有人线轨不要支撑，两头螺丝拉着还要工作呢。所以肯定可以用，但效果咋样，你慢慢看就是。

北京木匠 · 发表于 2017-1-13 23:31:15

严重鼓励动手实践的机友，在实践中会发现和客服很多想象中遇不到的问题，包括某一特殊位置的打孔攻丝等，会积累处理问题的手段办法，但听行业内人士常讲，机械制造前提还是要完善图纸，在图纸细化中把遇到的各种干涉问题提前解决掉，表面上看，画图会拖延很多时间，只要能够把图纸细化到每一个细节，包括防尘罩和轴承座的位置干涉等，油路干涉等，再动手开始加工制造反而会事半功倍，我们虽然不是专业人员，苛刻自己，但是爱好本身就是享受这一过程，而不是简单追求一个结果。我姓王，借佛卖瓜了。楼主加油。
