咱也倒装个电圆锯

方天戟 · 发表于 2010-10-21 10:10:05

回复 23# 广西Z小雨 的帖子

阳台党，1.4米宽，可部分扩展到客厅，锯台1.2*1.2米，基本够，我装修已搞完，柜子基本够了，所以没大件要做了，不用开大板
最大的毛病在于灰很厚，这两天停工了，不敢锯了
在坛子里搜看各种集尘的，考虑集尘，否则不敢锯，太难搞卫生了，早两天发觉开灯还是很黑，才明白灯罩里都是灰啊{:1_220:}

方天戟 · 发表于 2010-10-27 16:45:29

xyw0321@yahoo.c 发表于 2010-10-19 16:08 ' p0 K9 {/ V1 i/ g- P o: U) n t, G
靠山移动来个细节吧。

xyw0321@yahoo.c兄您好
我将移动靠山拍了几个，请指教（嫌麻烦，没拆，见谅

）；手机拍的，不清楚，见谅！

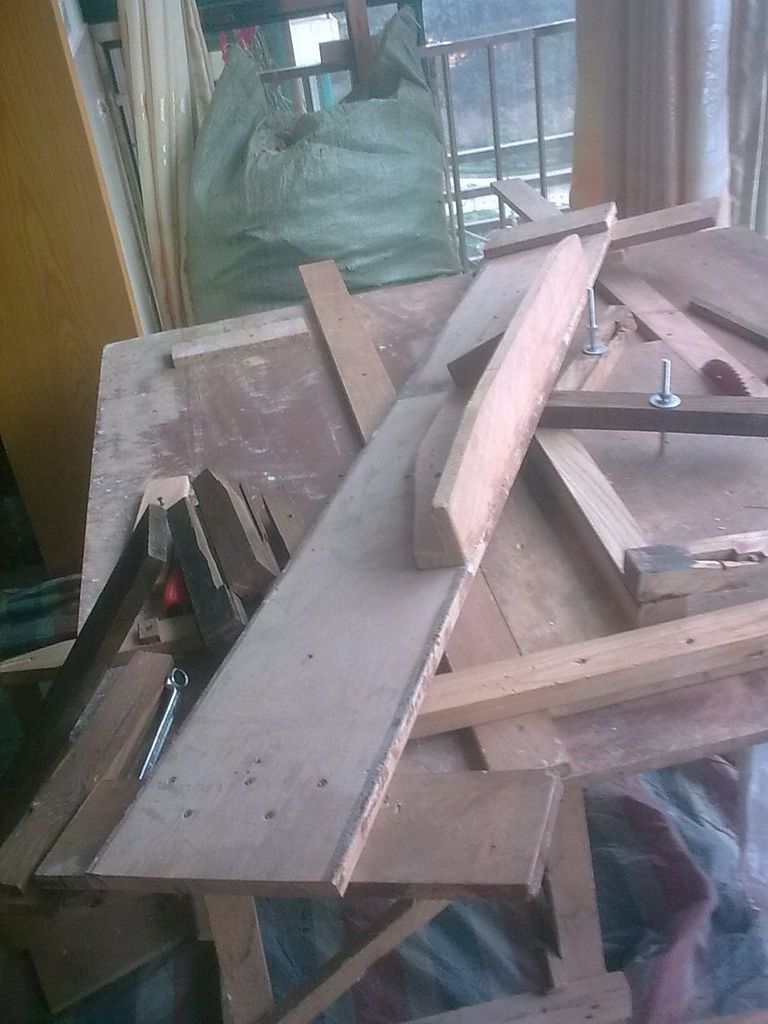

这是取下来后的整体照（从尾端照的）

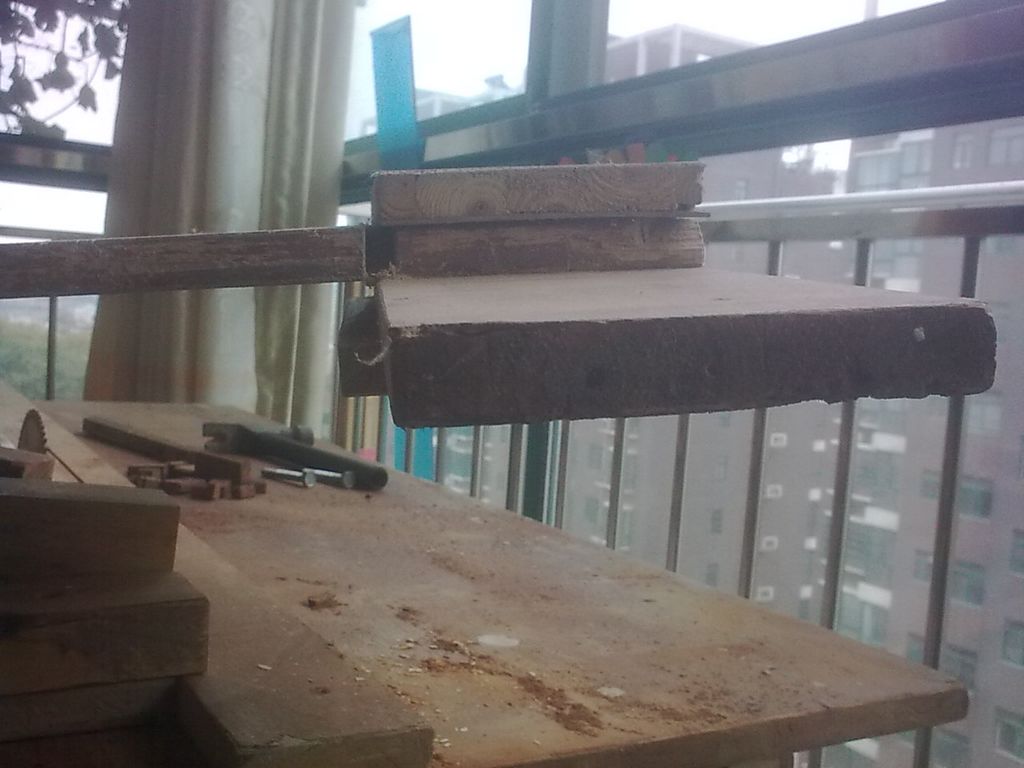

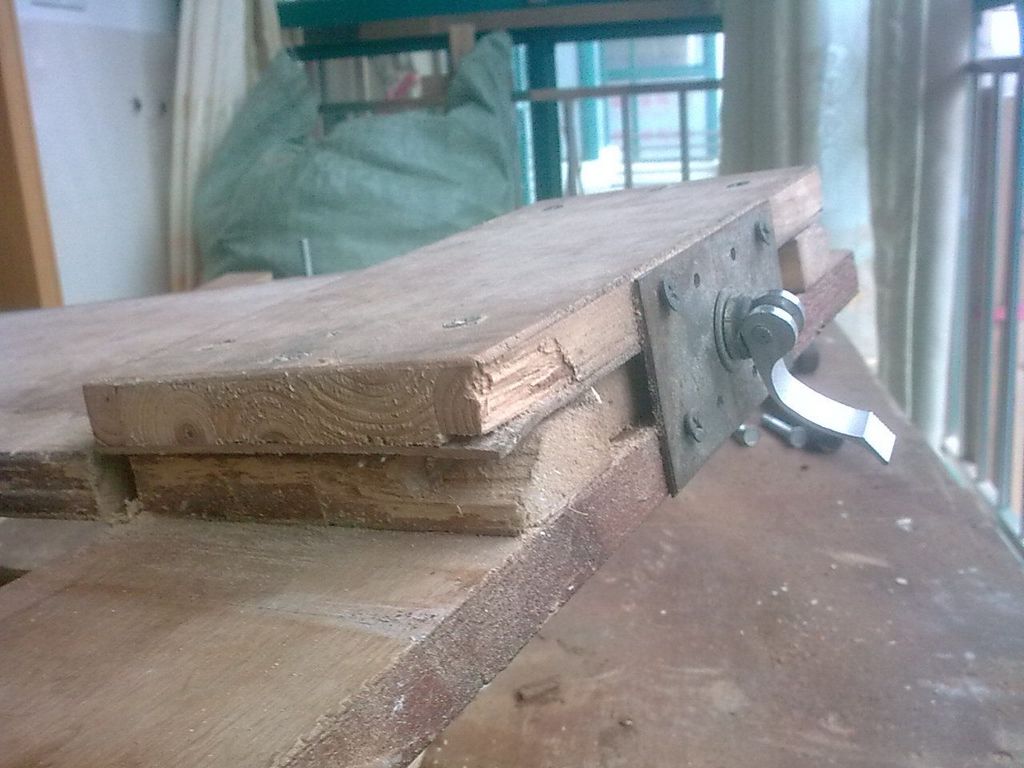

可活动端的侧面照

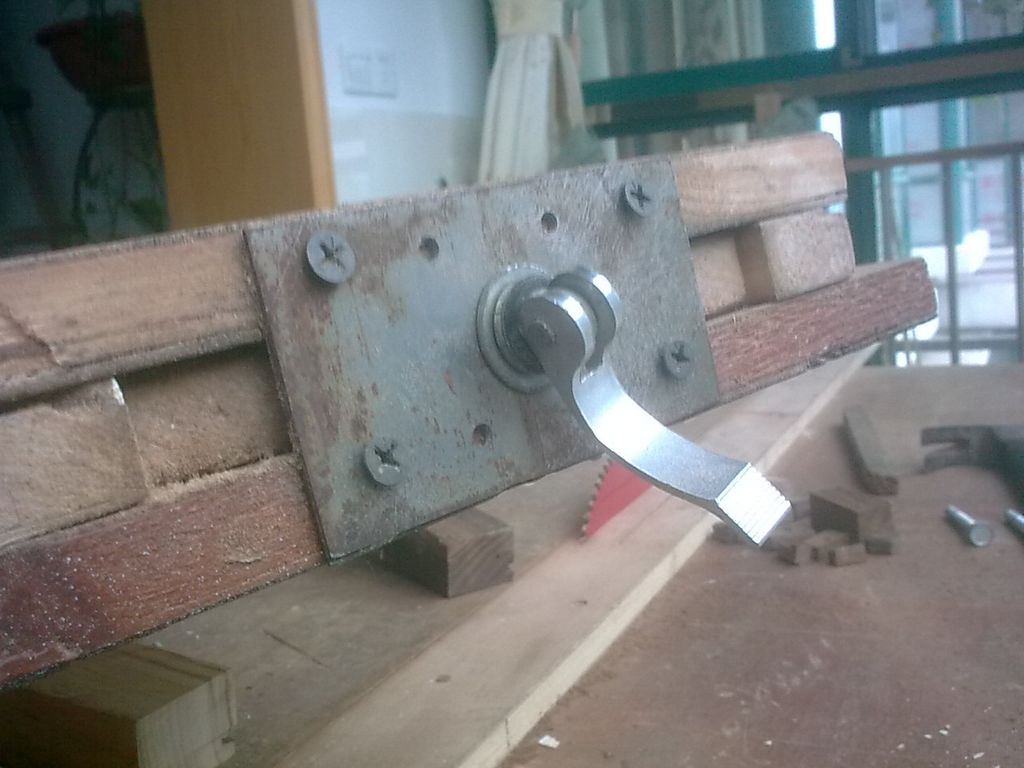

这个就是那可扳可旋的小轮车扳把

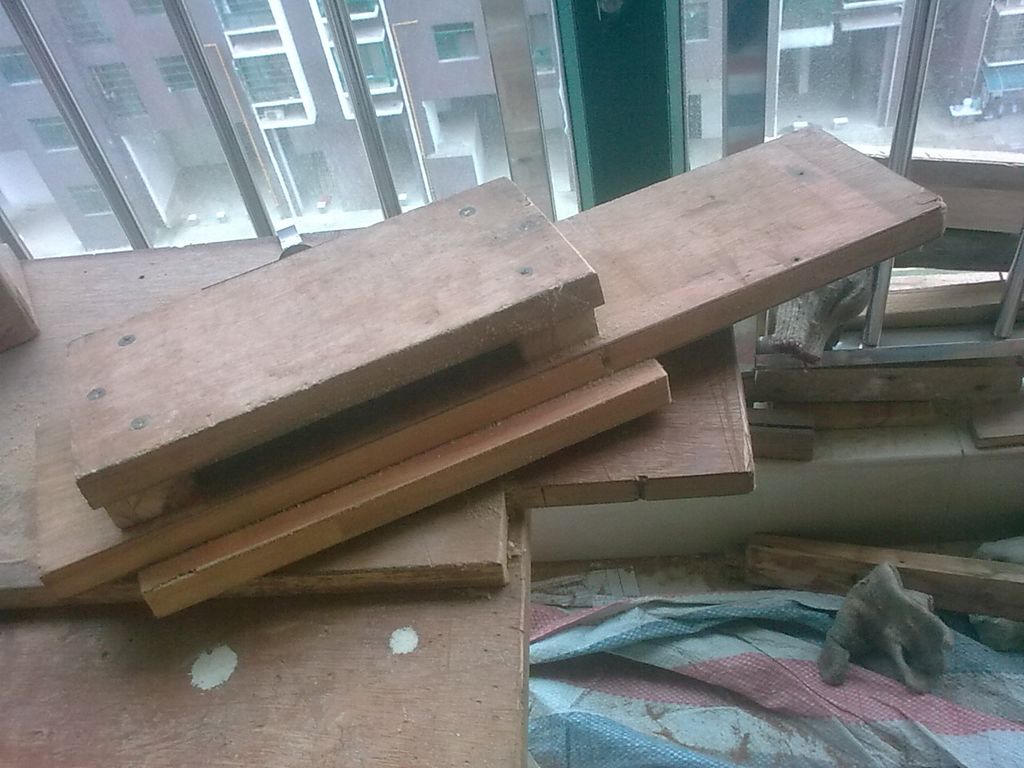

拆下来，长板就是靠山，“凸”型的，中间竖向钻孔，再对着长孔的位置垂直打孔安装螺帽。原来准备用M8的螺栓的，偶然发觉了这小轮车上的扳把，感觉简单些，所以临时改用，原来M8的螺帽孔已打上，先留着吧，说不定哪天可用呢

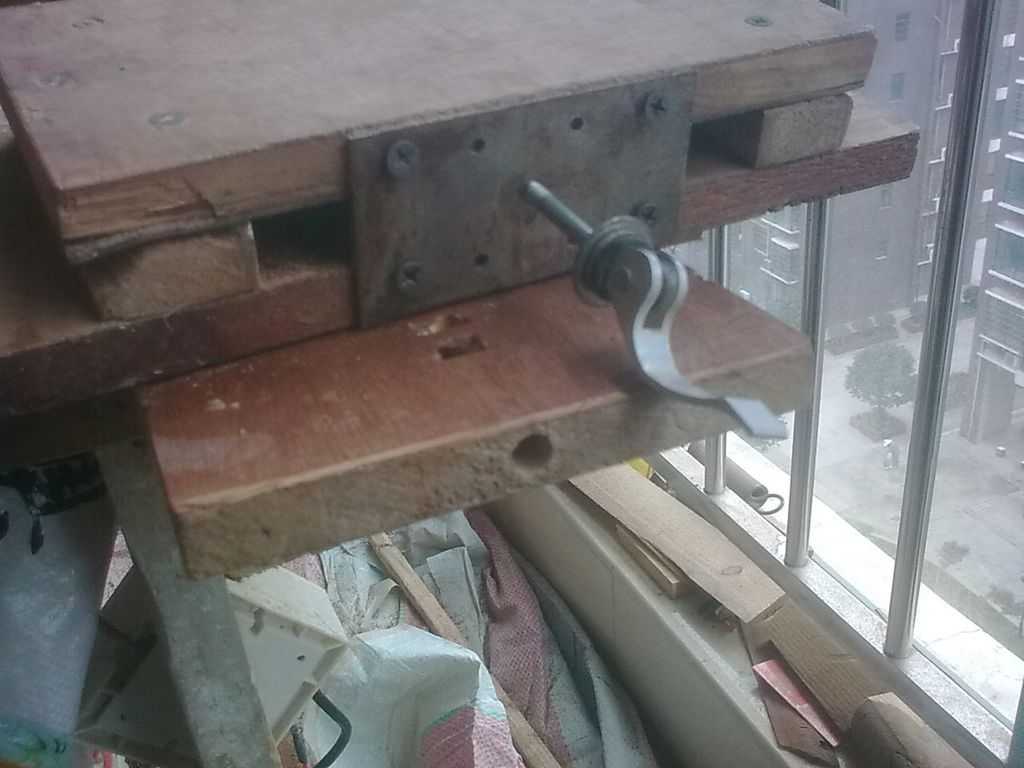

这空的地方就是放靠山的

方天戟 · 发表于 2010-10-27 17:44:27

在集尘方面咱也下了点力气，为避免重复发图，需要的请移步http://www.zuojiaju.com/thread-67098-2-1.html

夜来香 · 发表于 2010-10-29 00:51:42

做个记号，以后研究，

坏笑 · 发表于 2010-11-1 16:28:40

。。。。。。。。。。。。

小侠 · 发表于 2010-11-2 22:00:01

认真学习。谢谢分享

fengwuya · 发表于 2010-11-3 00:15:42

强，动手能力值得学习啊

逗你玩 · 发表于 2010-11-9 13:26:47

东西不错，干点小活还行，本人不主张圆锯倒装。

february · 发表于 2010-11-13 21:33:24

佩服楼主，可以捡到那么多可用的东西，简直是随心所欲、自然而然啊。。

lq44999 · 发表于 2010-11-14 00:38:01

顶了

xiongyw · 发表于 2010-12-15 11:03:44

赞活动靠山细节。那个小东西我手头有一个，折叠自行车上拆下来的（换成了螺栓螺帽）。可以考虑在什么地方用上，谢谢分享！

方天戟 · 发表于 2010-12-26 17:19:35

本帖最后由方天戟于 2011-2-8 09:46 编辑

这电圆锯固定并调好后一开机居然角度改变了，坛子大侠指导可能轴承有问题，经拆机检查，轴承倒是没什么问题，但轴承外面本应有个限制轴承径向移动的挡片没装，找了几颗螺丝装好拧紧后好了；

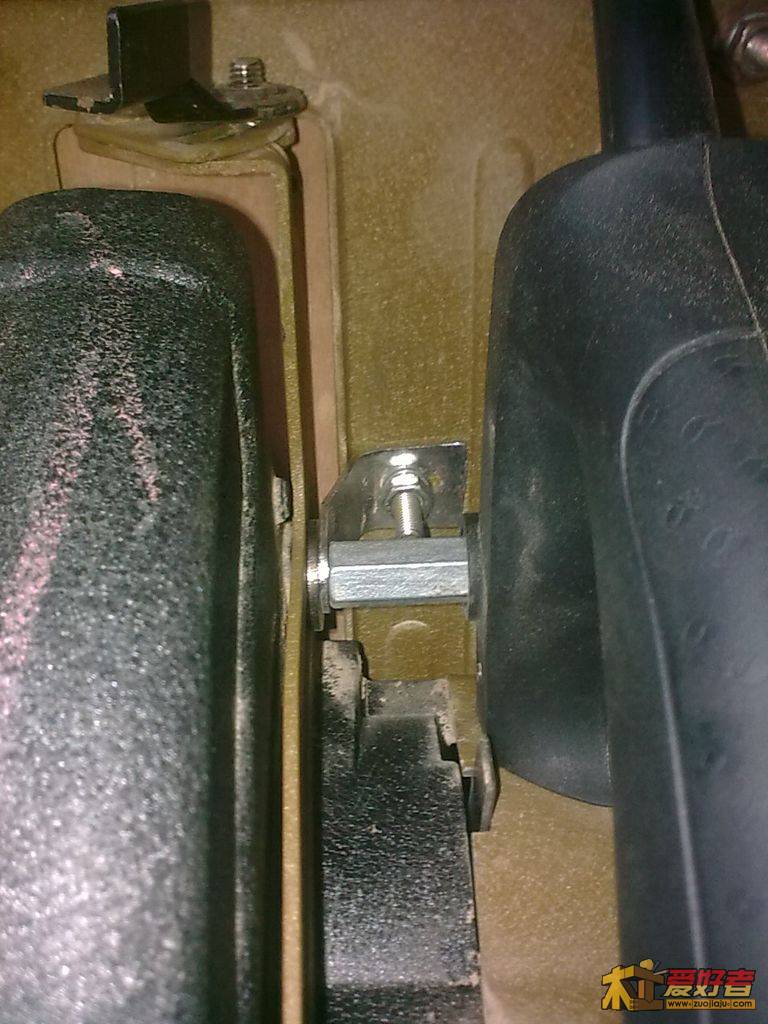

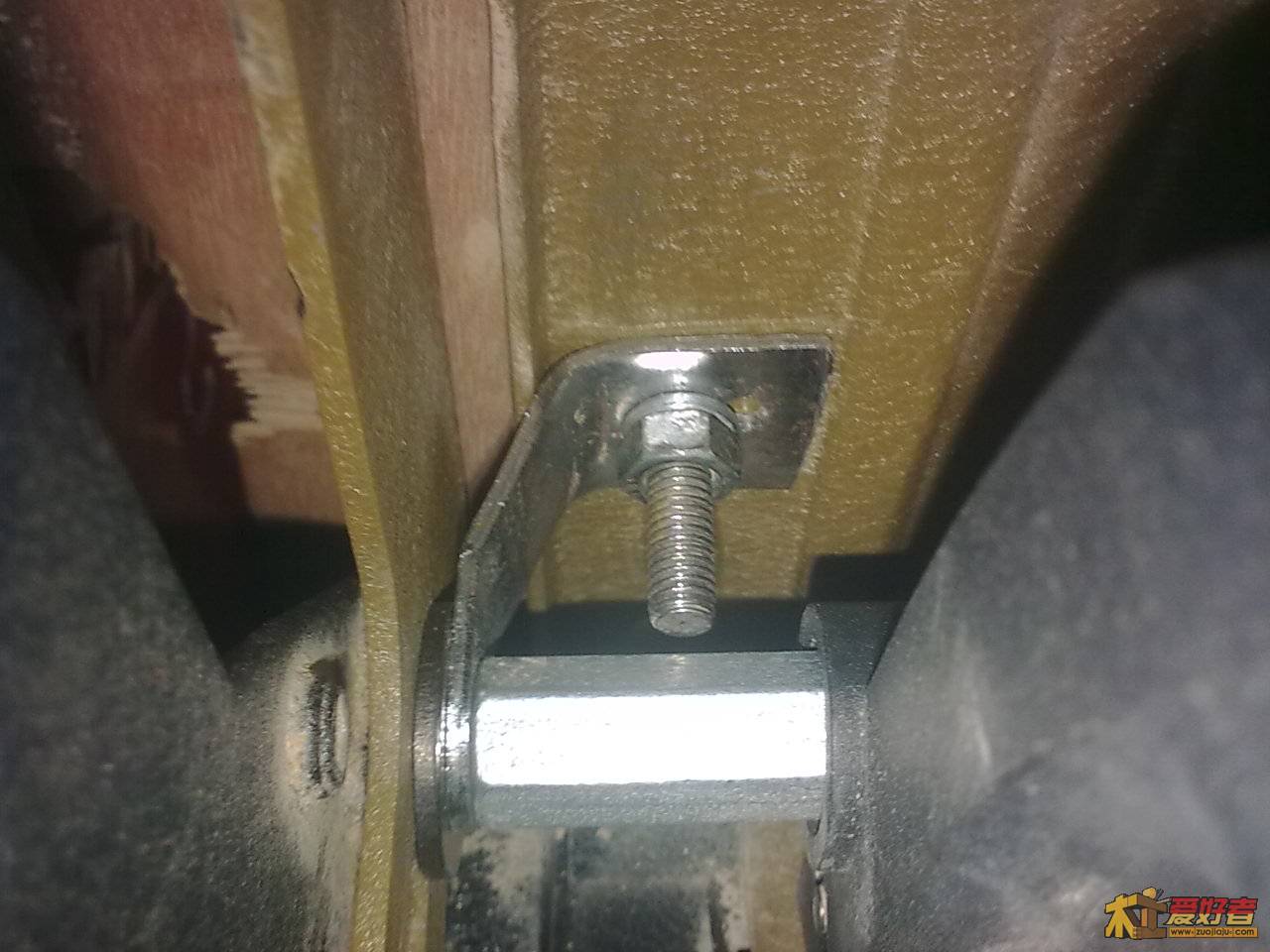

倒装后底板四颗螺栓固定在开机工作后震动较大时精度不高，是否可以想想办法在中间还加颗螺栓？找出块小铁片，裁切折弯后钻孔，一头装在原调整锯片高度的螺栓上，另头用螺栓拧在台面上，感觉精度要高，晃动小。当然，这样不能随意调整锯片高度和倾斜角度了，但实际我没调过角度，对于高度，之前很少调整，而自从我做了个辅助开榫靠山后，更用不着调整锯片高度和角度了（http://www.zuojiaju.com/thread-74956-1-1.html）

7795588 · 发表于 2011-2-8 10:06:47

好像比较复杂

空竹 · 发表于 2011-2-8 10:26:19

学习了，很好的东东

白三子 · 发表于 2011-2-8 10:40:43

很实用的资料。谢谢
