用电木板DIY立柱小玩具雕刻机

yuxueyou · 发表于 2017-1-9 11:24:36

这样的滑台感觉单薄很多~！~

lqybb · 发表于 2017-1-9 11:25:13

雕刻机成本：3个滑台380元，3个步进电机51元，驱动板和控制板100元，电木板30元，其他100元

Super169 · 发表于 2017-1-9 15:28:24

lqybb 发表于 2017-1-9 11:20% K- ]( ]% R4 ?1 N. e4 X ?
电木板硬度和硬木差不多，我是用自制的数控铣床加工的，主要是用来做着玩的，家里已经有2台雕刻机了

我自己也有一台 3020 的雕刻机, 之前有一台42步进+775主轴的玩具机.
考虑把那台玩具机拆开, 留下电机部份, 改装成一台立柱的, 纯粹想研究一下四/五轴的结构.

我那台雕刻机, 加工金属是不行了, 但如果是电木板还可以. 所以看到楼主的帖, 就心动起来了.
楼主用的电木板, 是 10mm 或以上的吗?
但 10mm 的电木板也不便宜吧, 30元大约只可以买到 300x300 mm 左右吧, 够用了吗?
还是楼主有便宜的店, 可以买到更大块的.

Super169 · 发表于 2017-1-9 15:36:46

还有一个问题, 想向楼主请教的. (不好意思, 我的DIY能力比较差,这个问题可能有点傻瓜.)

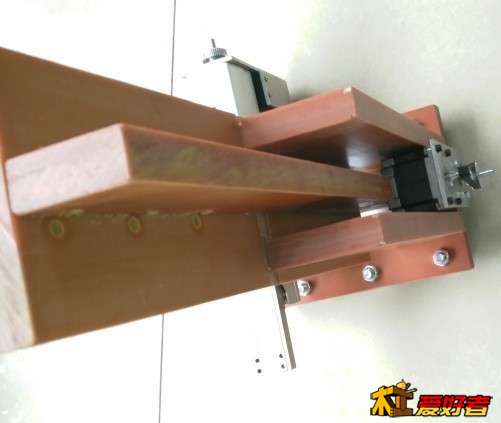

请问相片中的电木板, 是如垂直何接合的?

看似没用上角件, 是直接用胶水, 还是在木板边缘垂直的开螺丝孔固定?
我最没信心, 就是要在木板的边缘开孔, 经常都对不准, 之後上螺丝就出问题.
但用胶水又怕不稳固, 不知楼主是用什麽方法垂直接上的.

lqybb · 发表于 2017-1-10 10:36:27

Super169 发表于 2017-1-9 15:36. F2 Z% q" J& F
还有一个问题, 想向楼主请教的. (不好意思, 我的DIY能力比较差,这个问题可能有点傻瓜.)1 e, Z- N* T. P2 E& s T! R0 P

) K z2 l0 A Q6 l; q. s3 t7 H& K请问相片中的电 ...

有了数控铣床这些都不是问题，铣槽定位

lqybb · 发表于 2017-1-10 10:38:45

Super169 发表于 2017-1-9 15:288 a G8 T7 ?3 s5 b3 \9 v
我自己也有一台 3020 的雕刻机, 之前有一台42步进+775主轴的玩具机.
2 o( x: a1 r0 Y1 K考虑把那台玩具机拆开, 留下电机 ...

电木板厚20mm，我是买的边角料，很便宜的

lqybb · 发表于 2017-1-10 10:43:59

yuxueyou 发表于 2017-1-9 11:24- ~* t4 r1 D, Z1 E4 b
这样的滑台感觉单薄很多~！~

哈哈，玩具玩具

Super169 · 发表于 2017-1-10 10:48:57

本帖最后由 Super169 于 2017-1-10 11:54 编辑

lqybb 发表于 2017-1-10 10:38
* t0 |4 P2 A4 L9 I电木板厚20mm，我是买的边角料，很便宜的

oh...原来电木板也有边角料, 我也要找找看. 谢谢.补充:
真的找到了, 只有一家, 而且固定呎吋, 但真的超便宜, 感谢楼主.
只有 20mm 的, 要买切割用的刀了, 我可没 10mm 以上长的刀呢.

我可没有其他机械了, 要想办法准确在边缘上钻孔, 这也是一个大问题.

lqybb · 发表于 2017-1-20 14:07:25

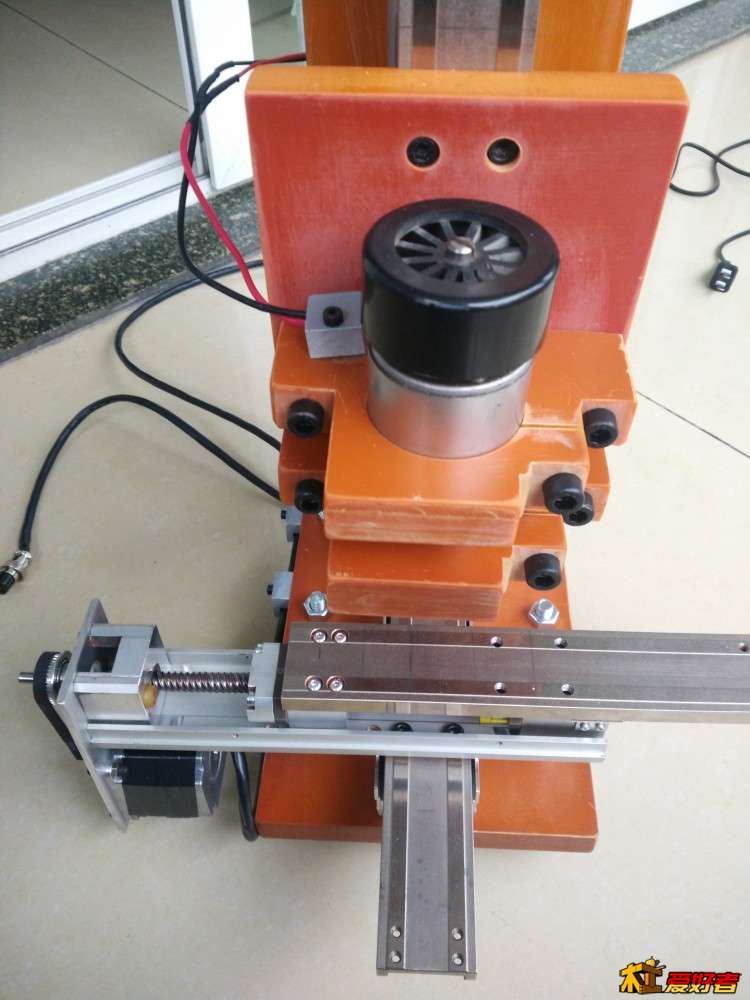

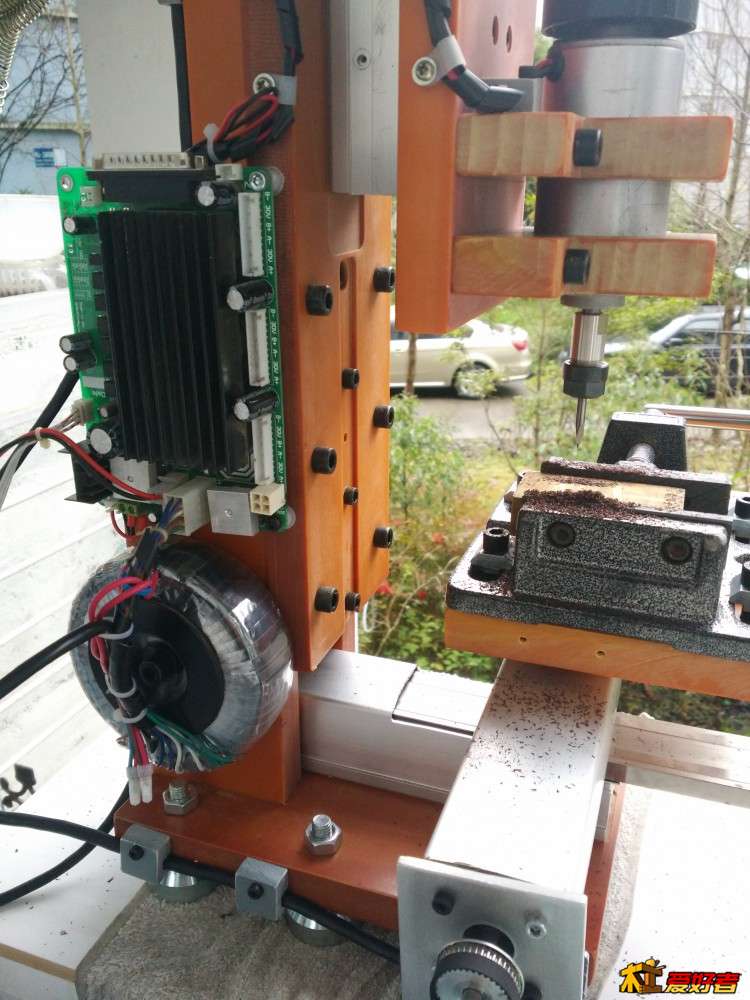

机子完工了，由于网络原因，好多照片上传不了

Super169 · 发表于 2017-1-20 16:03:36

lqybb 发表于 2017-1-20 14:07
: [% t. b; F2 o$ k: f. L& u4 y机子完工了，由于网络原因，好多照片上传不了

恭喜楼主, 用电木板就可以方便自己改装加工, 比铝板方便得多.
连电机的夹具也用上电木板, 贯彻到底.

我也要学习一下, 刚把最後四块平价板买了, 准备修改现在的小JJ.
(多谢楼主提点, 否则我也不知道电木板也有斜角料, 还要这麽便宜...运费比它还要贵得多.)

lqybb · 发表于 2017-1-23 11:15:47

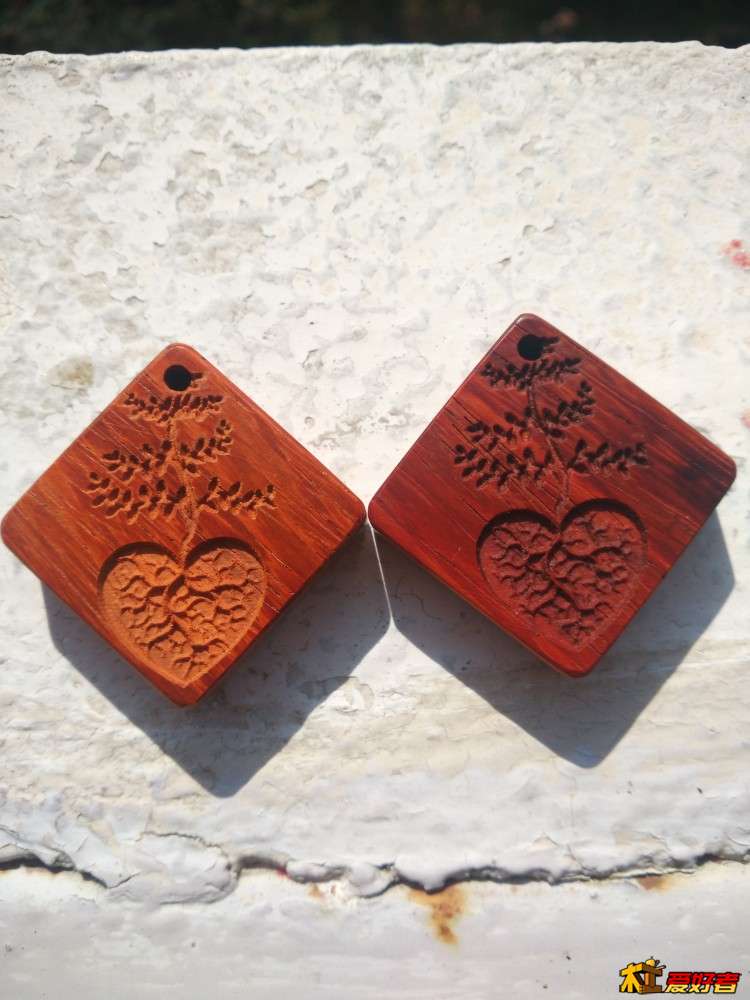

玩具机试机雕刻的挂坠

lqybb · 发表于 2017-2-5 22:54:18

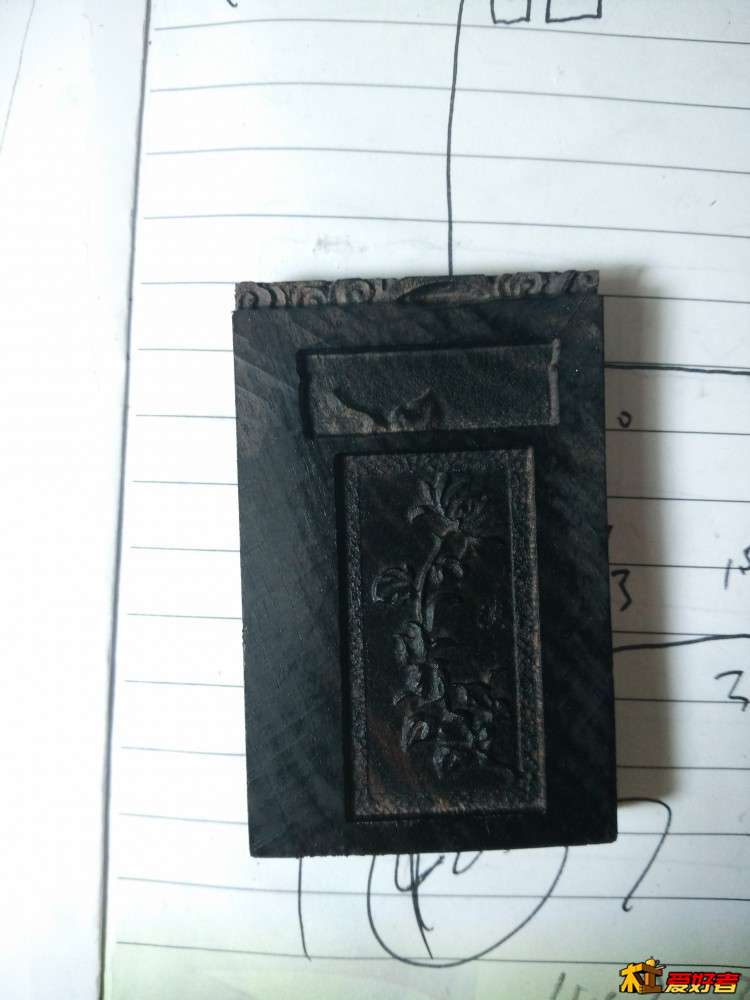

雕刻一块牌子，大小32*48，效果还可以

Arthur，NEP · 发表于 2017-2-6 01:42:25

帅气

yellow000 · 发表于 2017-2-6 08:36:10

电木板上固定螺丝是直接在电木板上攻丝的吗？强度够吗？不会滑牙？

lqybb · 发表于 2017-2-6 09:16:08

yellow000 发表于 2017-2-6 08:36
* O6 r5 \4 @0 t3 E( y电木板上固定螺丝是直接在电木板上攻丝的吗？强度够吗？不会滑牙？

是直接在电木板攻丝的，强度够了（雕雕木头足够）
